一分钟学会系列-2万用表篇

目录：

1、电池的安装

1）指针万用表   2）数字万用表   3）高精度表   4）便携性

2、表笔的分类

3、表笔安装

5、常用测量方法

1）二极管测量   2）电阻与通断测量   3）电压测量   4）电流测量   5）判别零火线

6、注意事项

---

后续：万用表之电压测量原理(基于ICL7107)

使用方法视频

---

1、万用表的分类

1）指针万用表

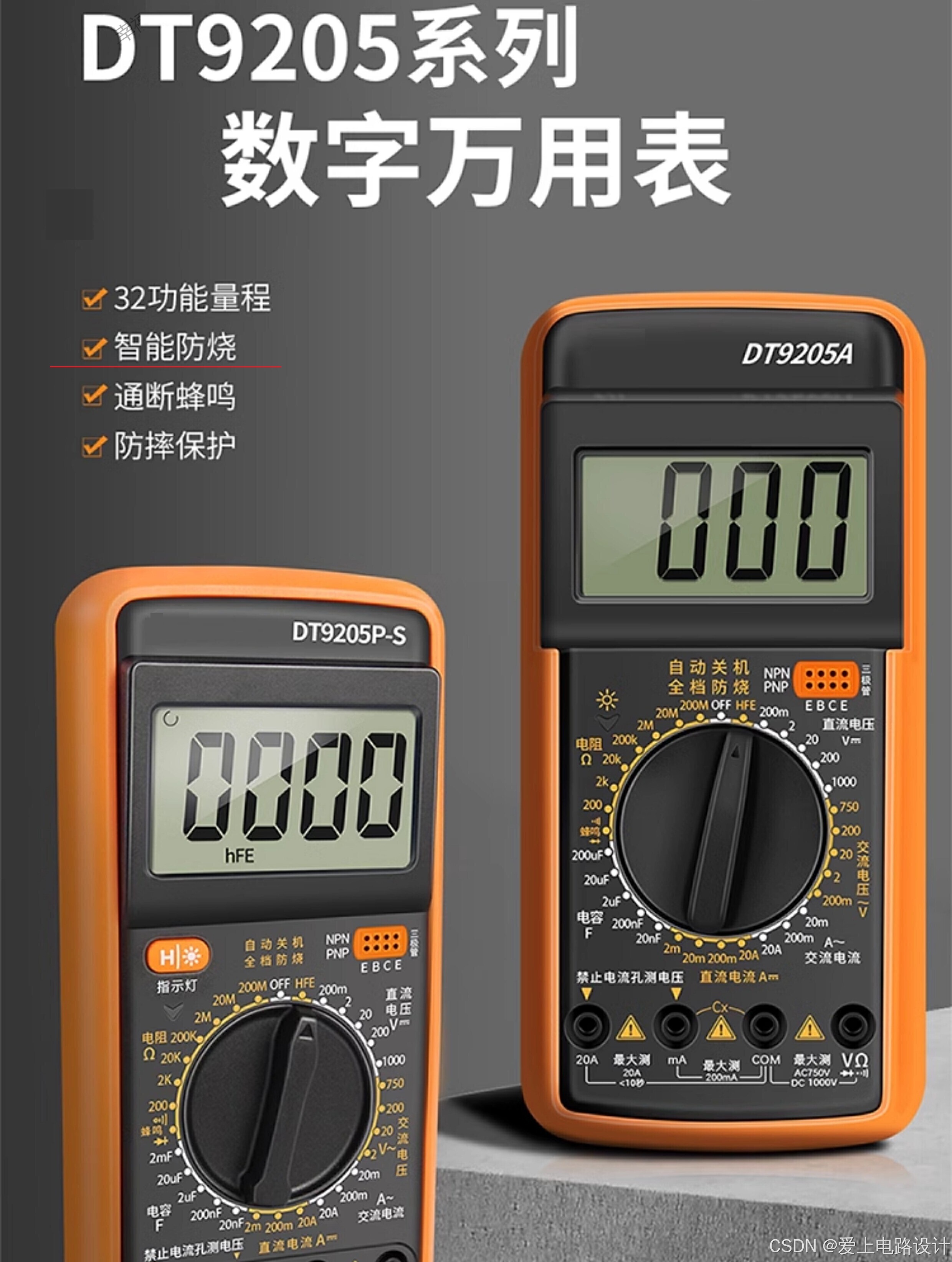

2）数字万用表

数字式万用表比指针式万用表在测量、读数准确度和灵敏度方面都要高，内阻要大，在测量电压时，数字式更接近理想测量条件。同时数字式万用表测量功能更多，如测量容量、温度、频率等。

刚开始使用万用表时，没有形成测量前先看表的档位的习惯，很容易烧表，所以全档防烧就显得尤为重要。

3）高精度表

一般公司使用，或测量设备中使用，下图为安捷伦6位半数字仪表。

4）便携性

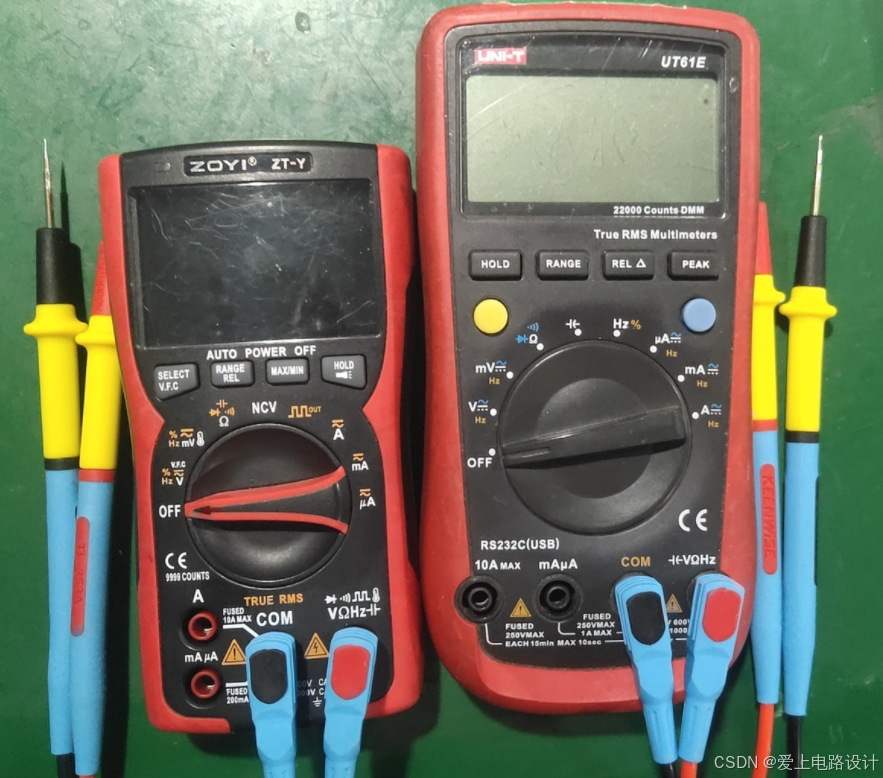

一般的万用表体积都差不多，若要方便携带，推荐众仪，如下图左边那个ZT-Y。

2、电池的安装

拿到万用表后，首先需安装电池，一般为9V叠层电池，也有7号电池的。

电池有正负之分，按标识提示即可正确安装。万一装错了也不会烧表，只是没有显示而已。

3、表笔的分类

分为标准款与特尖款两种，家庭使用一般标准款也够用了，笔记本或手机维修最好选择特尖款。

4、表笔安装

1）将红表笔插入VΩ孔，黑表笔插入COM孔，是用来测量直流电压、交流电压、电阻、电容、二极管、三极管、检查线路通断等。

2）黑表笔插入COM孔，测量mA级别的电流或μA级的电流将红表笔插入mA电流专用插孔。

3）COM孔也称公共端是专门插入黑表笔的插孔，测量高于mA级别的电流将红表笔插入10A或20A孔黑表笔插入COM孔。

5、常用测量方法

1）二极管测量

使用二极管档，测量其正向电阻值，下图的示值即可判断此二极管是正常的。

2）电阻与通断测量

将万用表红黑表笔分别接在电阻的两端，不分正负极，测量的时候不要用手去握表笔金属部分，以免进入人体电阻，引起测量误差。

3）电压测量

适当选择量程，若不知道被测信号有多大，则要选择最大量程测量。测量直流电的时候不用考虑正负极，因为数字表不像指针表，测量直流信号测量反了，表针反打，数字表只是会显示符号。

4）电流测量

根据被测电流大小不同，选择插孔，若测量小电流就要将红表笔插入mA孔，黑表笔插入COM孔，如果长时间测量的话，由于电流档康铜或锰铜分流电阻，过热引起阻值变化，引起测量误差。

5）判别零火线

用手捏住黑表笔，红表笔分别测量，有几十伏电压为火线。

6、注意事项

（1）首先注意人身安全，表笔连线不能裸露出金属线。在线测量电压、电流要养成单手操作习惯，一只手捏住表笔如拿筷子状。为了方便测量直流电压，也可以将黑表笔固定在地线位置（如插入电视显像管石墨层处的地线弹簧中，或一些与地线相连的散热片孔内，用鳄鱼夹夹在地线上也行）。

（2）指针式万用表在使用前要调零，即让指针指在零刻度处。

①欧姆档调零：将两表笔短接，调节调零电位器，使指针在右边零刻度。注意，每换一个电阻挡位量程，就要进行一次调零。

②电压、电流档调零：调节表头弹簧即中央“一”字起子调节处，使指针在左边零刻度处。

（3）在测量电压或电流过程中，如果两表笔仍在路，则不能转换档位和量程。尤其是高电压、大电流情况下，否则会损坏万用表，有些情况还会损坏电路元器件。全档防烧除外，比如DT9205A。

（4）不能在电路板通电时（或大电容等存电时）用电阻档测量，否则易损坏万用表。

（5）指针式万用表的电流档不能在通电情况下测电压和电阻，否则大电流会损坏表头。测量电流与电压不能旋错档位。如果误将电阻挡或电流挡去测电压，极易烧坏万用表。

（6）若发现数字式万用表有电池符号显示、指针式万用表测量电阻时调零难、测量准确度下降等情况，则表明万用表内置电池电量不足需要更换。如长时间不使用，要取出电池，同时对于指针式万用表来说，档位应置于关的位置或交流电压最大量程档，以防止下次使用时而误操作损坏万用表。

（7）在电阻档测量时，一般手不要碰触元器件引脚与表笔金属部分，尤其是当其元器件阻值较大时，人体体电阻并联会减小电阻值，从而影响测量准确度。

（8）还有一点，就是要养成经常检查自己的仪表和工具使用是否安全可靠，以及测量功能及准确度是否正常，不然的话在下次使用时就会给你带来麻烦，以及产生误判而导致不良结果的产生，从而使维修检测步入困境。

---

工预善其事，必先利其器。如若喜欢这篇文章，不妨留下您宝贵的点赞，这将是对我莫大的鼓励。
