【FPGA实验】LED定时翻转实验

实验要求

编写“led.v”,定义一个 32 位的寄存器 timer, 用于循环计数 0~49999999(1 秒钟), 计数49999999(1 秒)的时候, 寄存器 timer 变为 0，并翻转四个 LED。

led.v编写思路

通过控制一个32位的计数器cnt来周期性地翻转四个LED灯的状态:

时钟信号：sys_clk是系统的时钟信号，用于驱动计数器的计数操作。

复位信号：rst_n是低电平有效的复位信号。当rst_n为低电平时，计数器cnt和LED状态led会被重置为初始值。

计数器：cnt是一个32位的寄存器，用于计数时钟周期。当cnt达到49999999时，表示已经过了1秒钟（假设系统时钟频率为50MHz），此时cnt会被重置为0，并且LED灯的状态会发生翻转。

LED控制：led是一个4位的寄存器，用于控制四个LED灯的状态。当cnt达到49999999时，led的值会被取反，从而实现LED灯的翻转。

led.v的verilog代码如下：

// 定义时间单位和时间精度（1ns单位，1ps精度）
`timescale 1ns / 1ps

// 定义LED控制模块
module led(
    input sys_clk,       // 系统时钟输入
    input rst_n,         // 低电平有效的复位信号
    output [3:0] led     // 4位LED输出
);

// 定义内部寄存器
reg [3:0] led;          // 4位LED输出寄存器
reg [31:0] cnt;         // 32位计数器，用于计时

// 时钟上升沿或复位下降沿触发的always块
always @(posedge sys_clk or negedge rst_n)
    // 复位信号有效时（低电平）
    if (!rst_n)
    begin
        cnt <= 32'd0;   // 计数器清零
        led <= 4'b1111;  // LED全亮（假设低电平点亮LED）
    end
    // 复位信号无效时
    else
    begin
        // 当计数器达到49,999,999时（相当于1秒，假设时钟频率为50MHz）
        if (cnt == 32'd49_999_999)
        begin
            cnt <= 32'd0;  // 计数器归零
            led <= ~led;   // LED状态取反（实现闪烁效果）
        end
        else
            cnt <= cnt + 1; // 计数器加1
    end

endmodule

添加约束文件

led.xdc

create_clock -period 20.000 -name sys_clk -waveform {0.000 10.000} [get_ports sys_clk]
set_property IOSTANDARD LVCMOS33 [get_ports sys_clk]
set_property PACKAGE_PIN U18 [get_ports sys_clk]
set_property IOSTANDARD LVCMOS33 [get_ports rst_n]
set_property PACKAGE_PIN M15 [get_ports rst_n]
set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
set_property PACKAGE_PIN J14 [get_ports {led[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]
set_property PACKAGE_PIN K14 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]
set_property PACKAGE_PIN J18 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
set_property PACKAGE_PIN H18 [get_ports {led[3]}]

仿真验证

Verilog 测试模块代码：

// 定义时间单位和时间精度（1ns 单位，1ps 精度）
`timescale 1ns / 1ps

// 定义 LED 模块的测试模块
module Tb_led1();

    // 定义测试信号
    reg sys_clk = 0;    // 系统时钟信号，初始化为 0
    reg rst_n = 1;      // 复位信号（低电平有效），初始化为 1（无效状态）
    wire [3:0] led;     // 4 位 LED 输出信号（连接到待测试模块的输出）

    // 实例化待测试的 LED 模块
    led led_1(
        .sys_clk(sys_clk),  // 将测试模块的时钟连接到待测试模块
        .rst_n(rst_n),      // 将测试模块的复位信号连接到待测试模块
        .led(led)           // 将待测试模块的 LED 输出连接到测试模块的 wire 信号
    );

    // 生成时钟信号：每 10ns 翻转一次，产生 50MHz 时钟频率（周期=20ns）
    always #10 sys_clk <= ~sys_clk;

    // 初始化测试过程
    initial begin
        sys_clk = 0;    // 确保时钟初始化为 0（虽然前面已经初始化过）
        rst_n = 1;       // 初始时复位信号无效（高电平）

        #1000;          // 等待 1000ns（模拟初始稳定状态）

        rst_n = 0;      // 产生复位脉冲（有效低电平）
        #20;            // 保持复位 20ns

        rst_n = 1;      // 结束复位，恢复正常工作
    end

endmodule

仿真结果：

每过1秒，四个LED灯同时明灭交替。符合实验要求。

实验结果

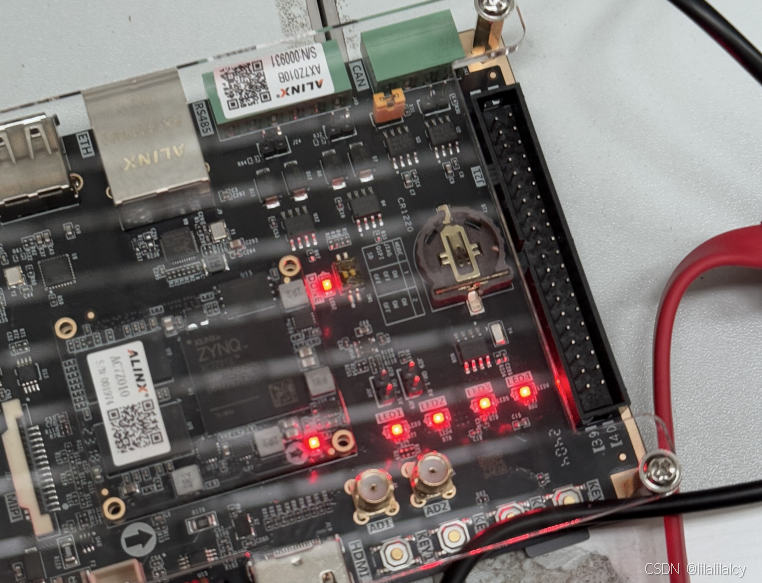

四个LED全亮

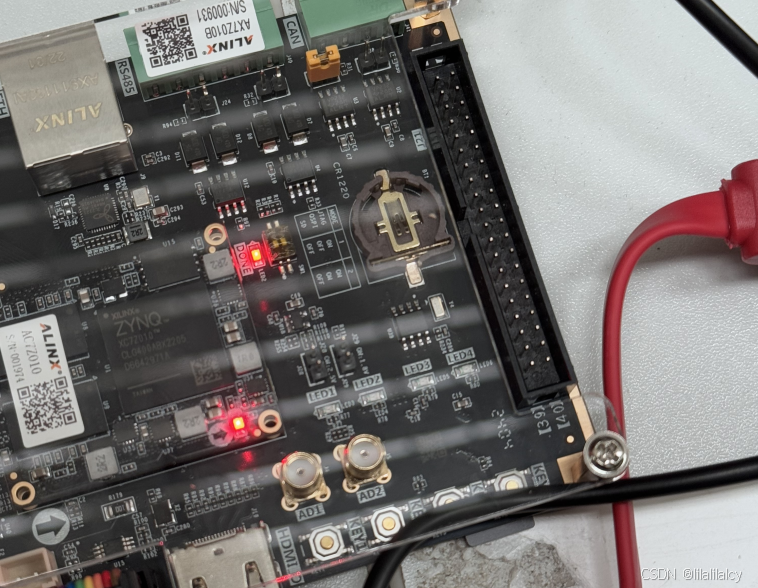

1秒钟后，四个LED全灭
