【FPGA实验】按键实验

实验要求

按键实验：编写“key.v”，Bit 文件下载到开发板以后，开发板上的"PL LED1"、" PL LED2"、" PL LED3"、" PL LED4"都处于灭状态，按键“PL KEY1”按下“PL LED1”亮，按键“PL KEY2”按下“PL
LED2” 亮，按键“PL KEY3”按下“PL LED3” 亮, 按键“PL KEY4”按下“PL LED4” 亮。如视频所示。

实验原理

1.在本实验FPGA开发板上有四个独立的用户按键，用户通过FPGA来检测与按键对应的I/O信号的电平高低来判断按键是否按下或松开。

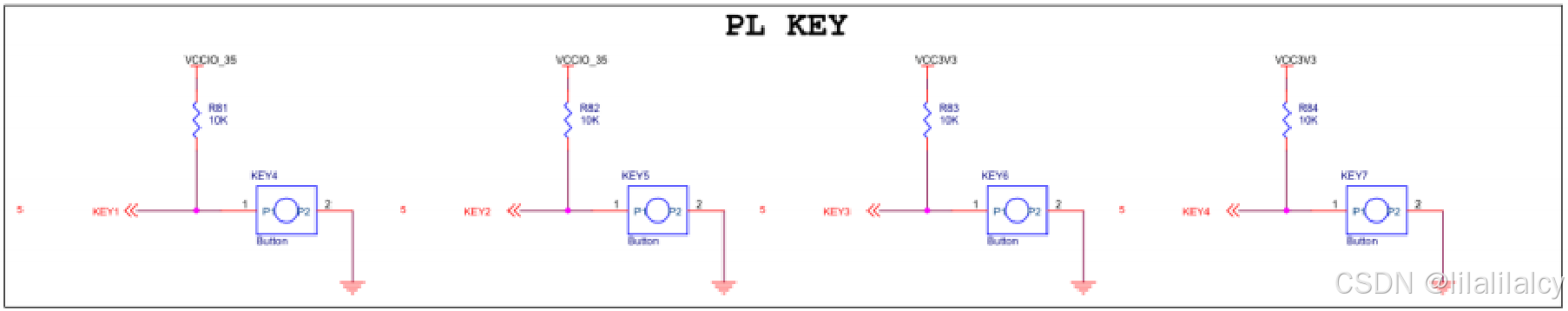

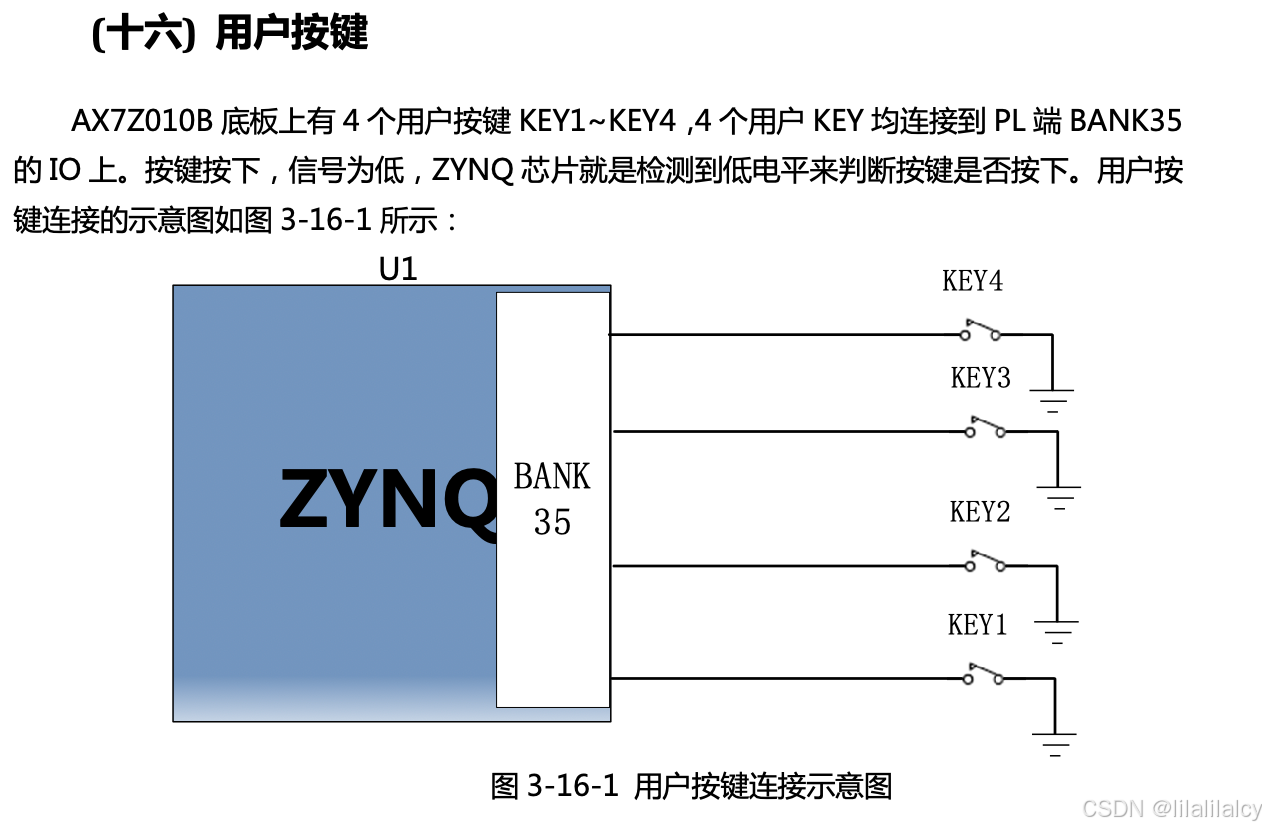

2.从开发板的用户手册中可以看到，电路的按键松开时是高电平，按下时是低电平。

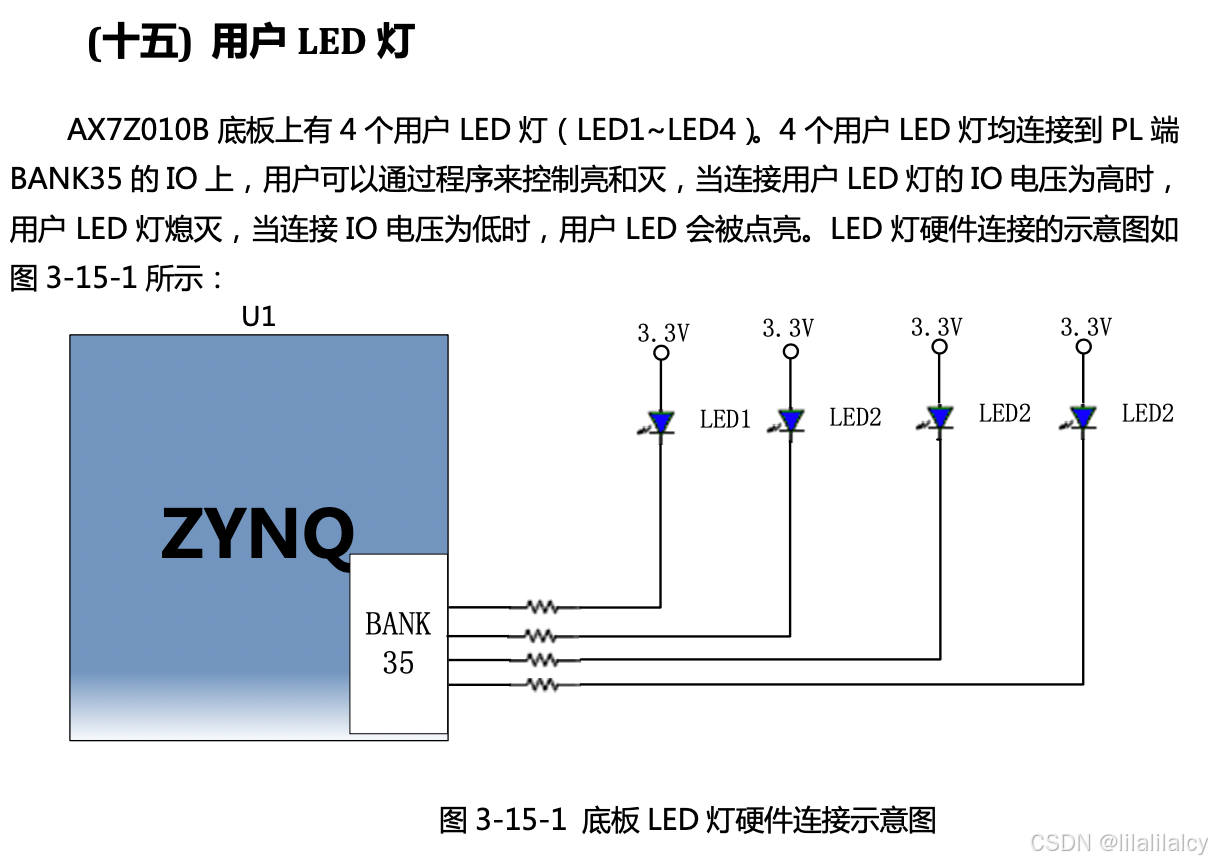

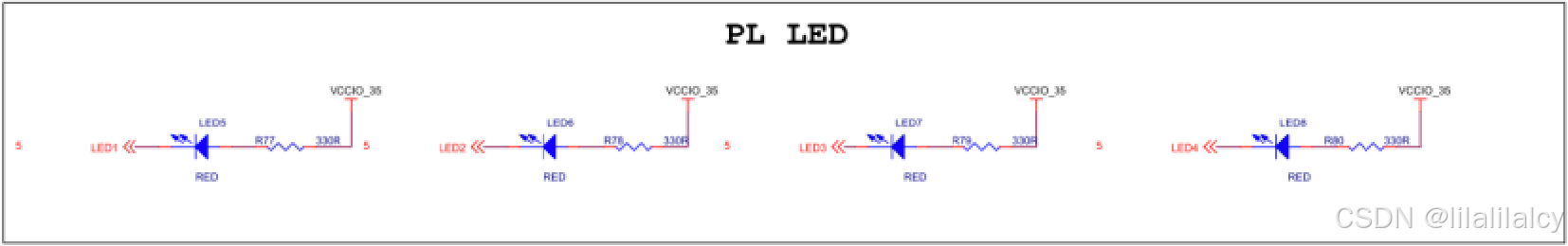

而LED部分，低电平亮，高电平灭。

key.v的Verilog代码

module key(
    input wire [3:0] key,  // 4个按键输入
    output reg [3:0] led   // 4个LED输出
);

always @(*) begin
    // 默认情况下，LED全灭（假设LED低电平点亮）
    led = 4'b1111;

    // 按键按下时（低电平），对应的LED亮（低电平）
    if (key[0] == 0) led[0] = 1'b0; // 按键1按下，点亮LED1
    if (key[1] == 0) led[1] = 1'b0; // 按键2按下，点亮LED2
    if (key[2] == 0) led[2] = 1'b0; // 按键3按下，点亮LED3
    if (key[3] == 0) led[3] = 1'b0; // 按键4按下，点亮LED4
end

endmodule

添加约束文件

key.xdc

#############LED Setting#############################
set_property PACKAGE_PIN J14 [get_ports {led[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]

set_property PACKAGE_PIN K14 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]

set_property PACKAGE_PIN J18 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]

set_property PACKAGE_PIN H18 [get_ports {led[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
############## key define##############################
set_property PACKAGE_PIN M15 [get_ports {key[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {key[0]}]

set_property PACKAGE_PIN M14 [get_ports {key[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {key[1]}]

set_property PACKAGE_PIN L17 [get_ports {key[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {key[2]}]

set_property PACKAGE_PIN L16 [get_ports {key[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {key[3]}]

仿真验证

Verilog 测试模块代码：

`timescale 1ns / 1ps
module tb_key;

    // 信号声明
    reg [3:0] key;
    wire [3:0] led;

    // 实例化待测模块
    key uut (
      .key(key),
      .led(led)
    );

    initial begin
        // 初始化按键状态
        key = 4'b1111;
        #10;  // 等待一段时间，观察初始状态下LED全灭

        // 按下按键1
        key[0] = 0;
        #10;  // 等待，观察LED1点亮

        // 释放按键1
        key[0] = 1;
        #10;  // 等待，观察LED1熄灭

        // 按下按键2
        key[1] = 0;
        #10;  // 等待，观察LED2点亮

        // 释放按键2
        key[1] = 1;
        #10;  // 等待，观察LED2熄灭

        // 按下按键3
        key[2] = 0;
        #10;  // 等待，观察LED3点亮

        // 释放按键3
        key[2] = 1;
        #10;  // 等待，观察LED3熄灭

        // 按下按键4
        key[3] = 0;
        #10;  // 等待，观察LED4点亮

        // 释放按键4
        key[3] = 1;
        #10;  // 等待，观察LED4熄灭

        //$finish;  // 结束仿真
    end

endmodule

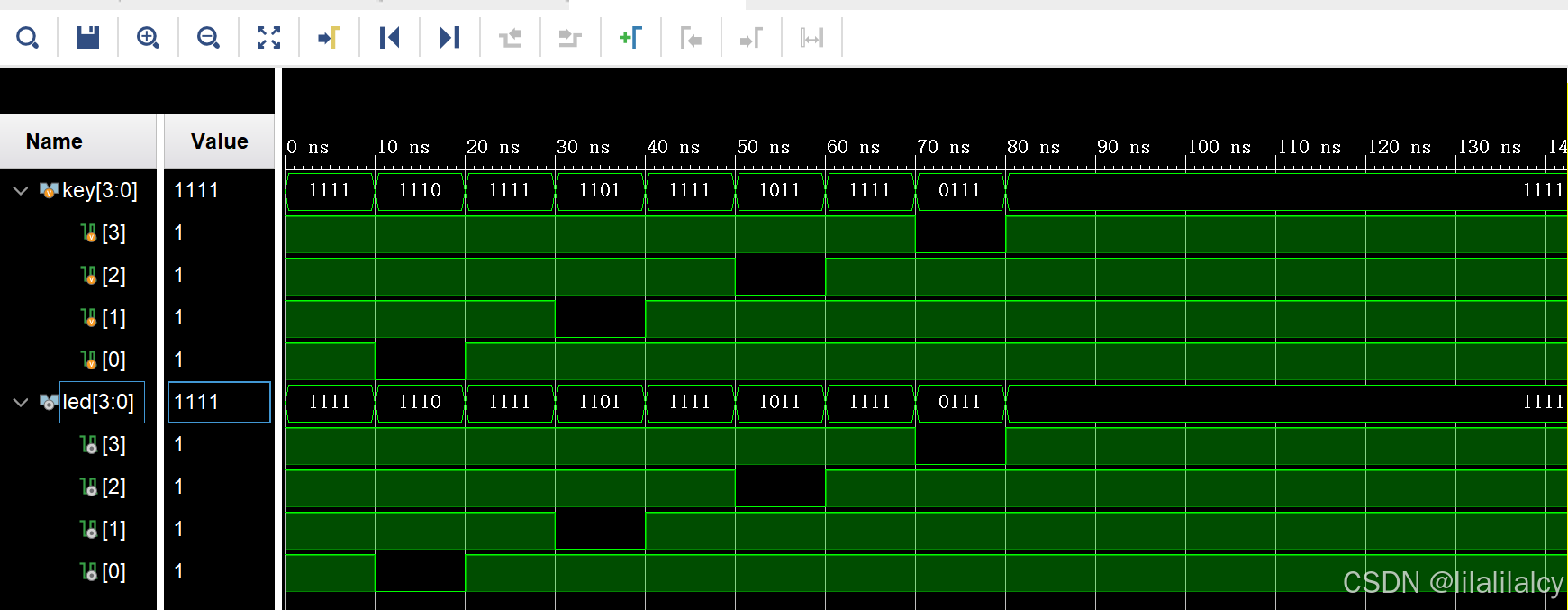

仿真结果：

仿真分析：仿真开始时，按键key被初始化为4'b1111（即所有按键都处于未按下状态 ）。此时，根据keyled模块的逻辑，LED信号led被赋值为4'b1111。在假设 LED 低电平点亮的情况下，这意味着所有LED都处于熄灭状态 ，符合实验要求中LED灯都处于灭状态的设定。当key[0]被赋值为0（即按键1按下）时，led[0]变为0，对应LED1点亮，其余三个按键和LED同理，仿真结果符合实验要求。

实验结果

bit文件下载到开发板以后，开发板上的四个LED都处于灭的状态。按键“PL KEY1”按下“PL LED1”亮，按键“PL KEY2”按下“PL LED2”亮，按键“PL KEY3”按下“PL LED3”亮, 按键“PL KEY4”按下“PL LED4”亮。松手后，按键会灭。
