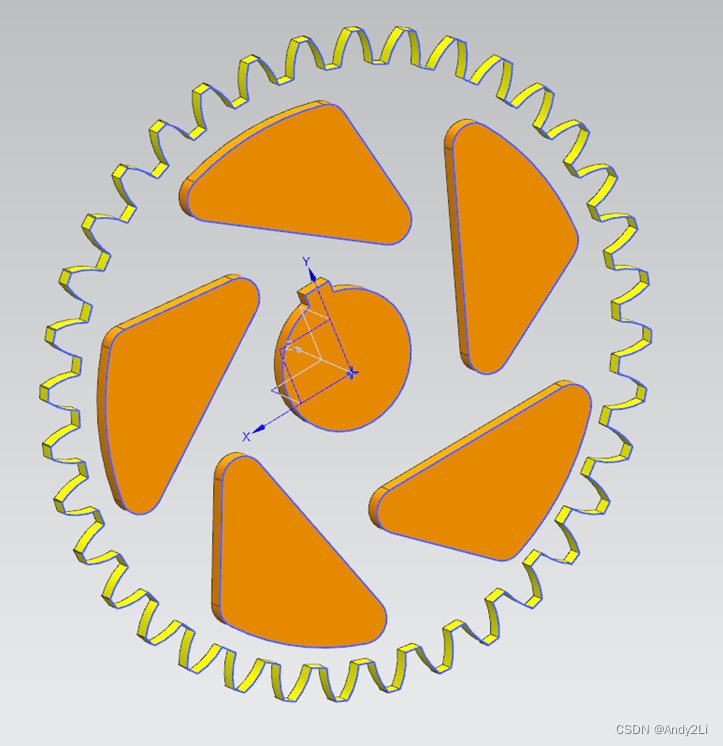

UG在对草图进行拉伸之后，默认会显示拉伸之后的实体和草图

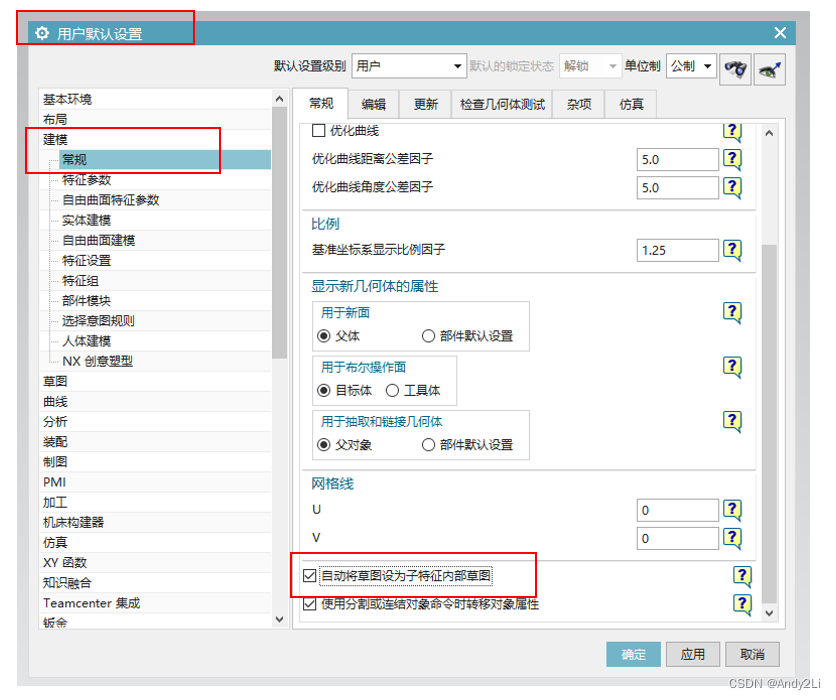

拉伸之后草图一般没有必要显示，可以通过用户默认设置中点击建模-常规-常规-将自动草图设为子特征内部草图选项勾选，可以实现拉伸后自动隐藏草图，点击确定后，重启UG生效

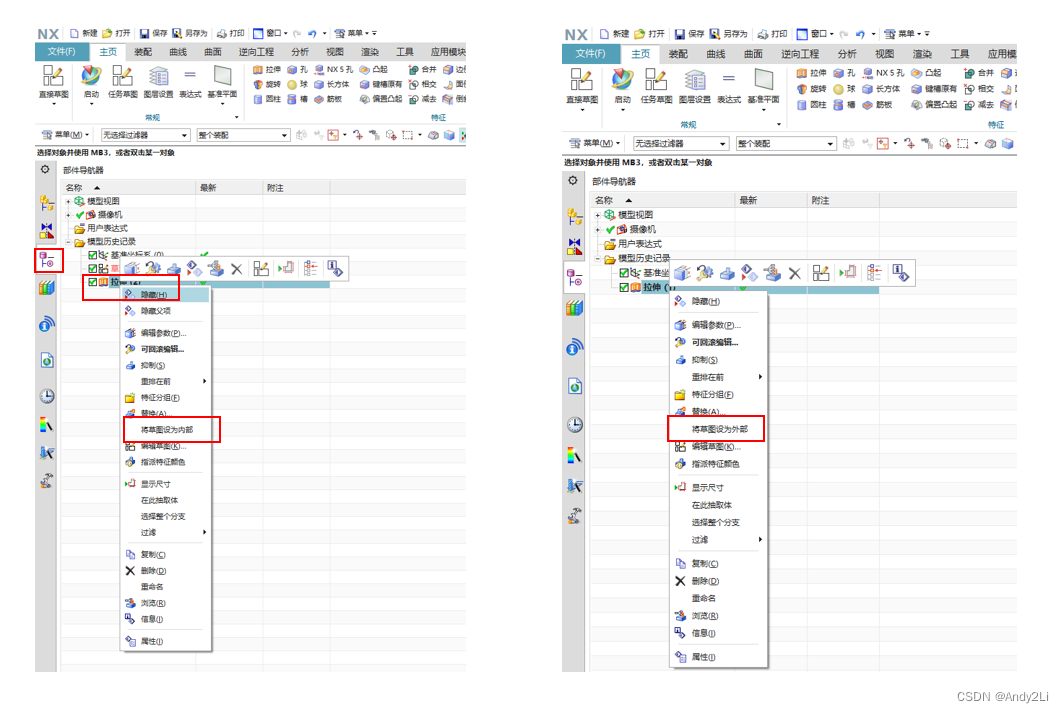

在部件导航器中，可以通过将草图设为内部 / 将草图设为外部指令将建波指令与草图合并或分离
