本文介绍在Cadence Allegro PCB设计软件中导入公司LOGO的方法。通过使用BMPTOIPF工具将图片转换为Allegro可识别的IPF格式，并提供了两种不同的转换流程。适用于希望在电路板设计中加入定制LOGO或文字的电子设计工程师。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

REF

下载     RATA-Raster-(BMP)To-Allegro(IPF)工具分享 - 码上快乐

04Cadence Allegro插入Logo_杜康熙的博客-CSDN博客_cadence插入图片

Allegro导入公司logo

在Allegro 中导入公司的LOGO 及中文字符_jiangchao3392的博客-CSDN博客_allegro导入logo

Allegro如何导入高清Logo、二维码、防静电标识等图片以及汉字_徐晓康的博客的博客-CSDN博客_allegro导入logo

方法一

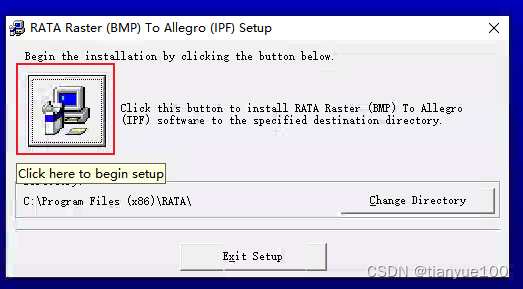

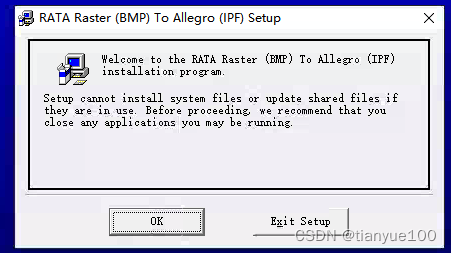

1. 安装：

BMPTOIPF-used to add picture into Allegro PCB.rar



2. 把图片转换成单色

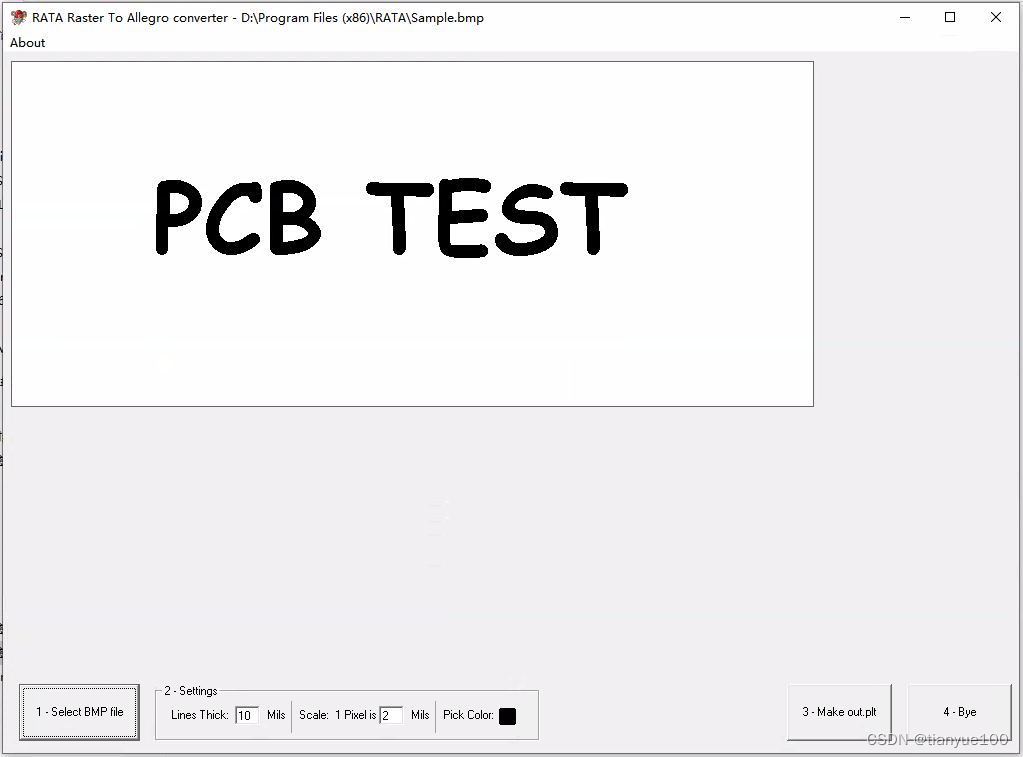

3.打开转换软件

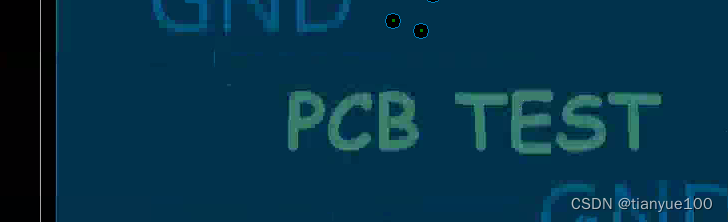

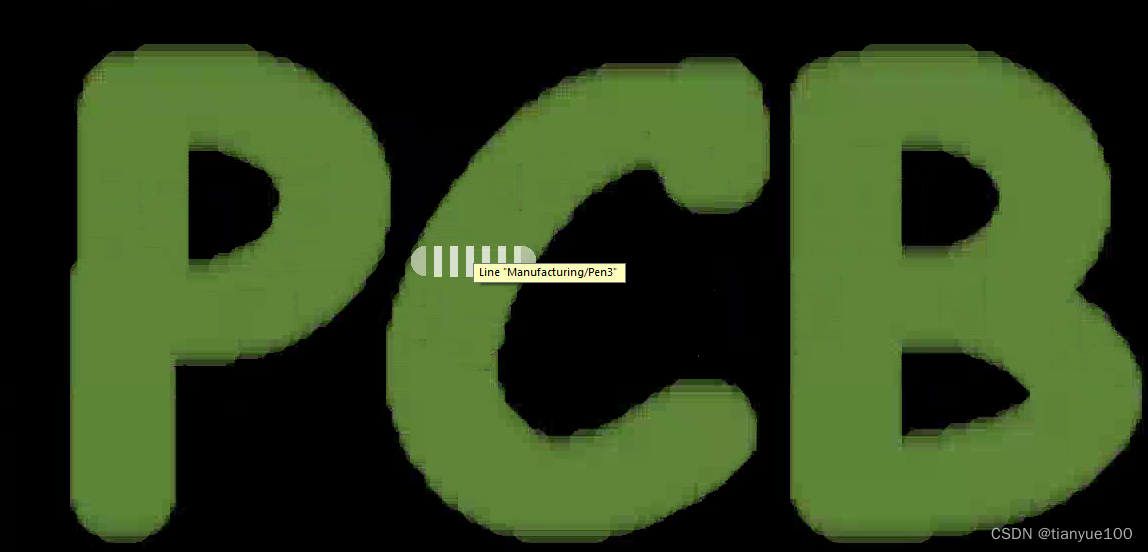

导入out.plt



方法二

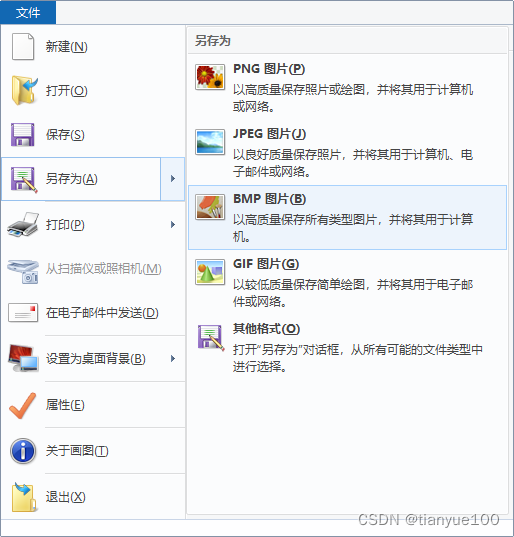

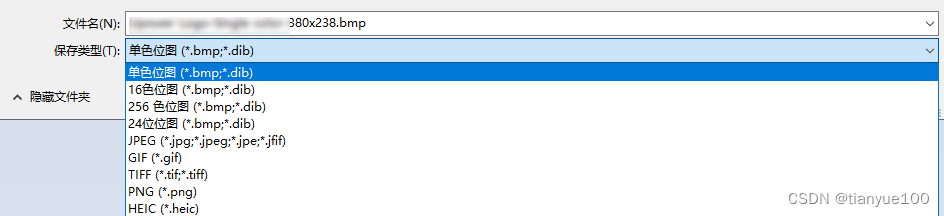

同上，把logo图片转换成.BMP格式。这个我们可以利用电脑自身的画工具。把图片打开，另存为单色位图的.BMP格式图。
