相机飞拍项目讲解

        工业拍摄场景分类：可分为运动拍摄（即飞拍），以及静态拍摄

其中运动拍摄对相机快门类型，以及曝光的设置都有较严格的要求，但可以大幅

提高拍摄效率

一、飞拍不产生拖影的要求

遵循公式：s>v*t

s=视野边长/单边分辨率

v=物体运动速度

t=相机曝光时间

（ 注意，三者的单位要同步 ，例如 s 单位为 mm，v 单位为 mm/s，t 单位为 s）

示例

某运动拍摄场景，使用相机型号为 CA050—10GM(分辨率为 2448*2048)，拍摄视

野大小为 100mm*84mm，被拍物体运动速度为 200mm/s，求不产生拖影条件

单像素精度=100/2448=0.041mm/ppi

代入公式 s>v*t

0.041>200*t,

计算可得，t<0.000205s（单位转换可得 t<205us）

故在此运动场景，相机的曝光时间要小于 205us，才不会产生拖影

故当拍摄场景出现拖影时，消除拖影的措施

1、减小物体运动速度

2、减小曝光时间

二、对相机的要求

         相机的快门类型可分为全局快门（Global）、卷帘快门（Rolling）,相机静态拍

摄中两种都可以，但在 运动场景拍摄时要求使用全局快门（Global）的相机

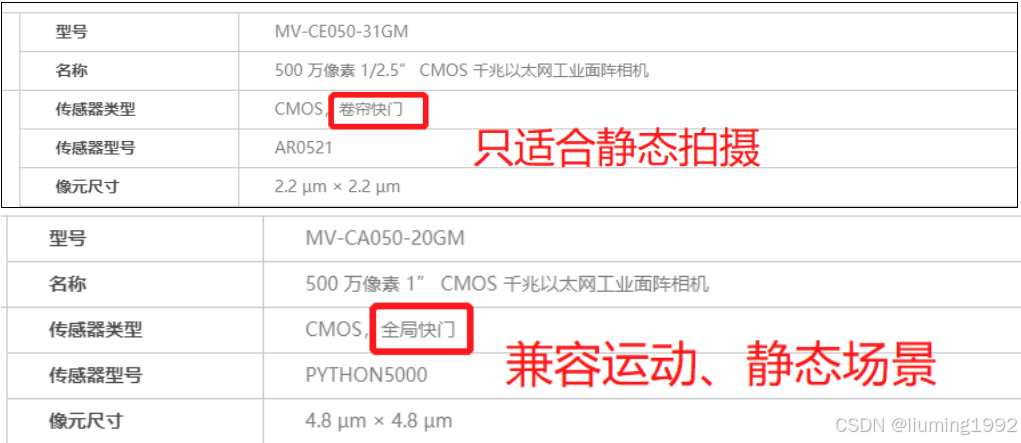

以下列举两个海康相机，CE050-31GM、CA050-20GM 做对比

全局快门（Global）、卷帘快门（Rolling）原理，可做了解

全局快门 ：每一行同时开始曝光，、同时结束曝光，再逐行读出

卷帘快门 ：每一行开始曝光的时间点不同，有先后顺序，结束曝光时间也是不同，

每一行曝光结束后读出一行（因为这种工作原理， 卷帘相机不适合运用在飞拍场

景 ，容易造成图像变形）
