工业相机飞拍原理

一、什么是工业相机的飞拍技术

工业相机飞拍技术是一项高效、快速、准确的图像采集和处理技术。是指在高速运动的物体，或场景中使用工业相机进行拍摄，实现高效、准确、稳定的图像采集和处理。

二、工业相机飞拍的实现原理

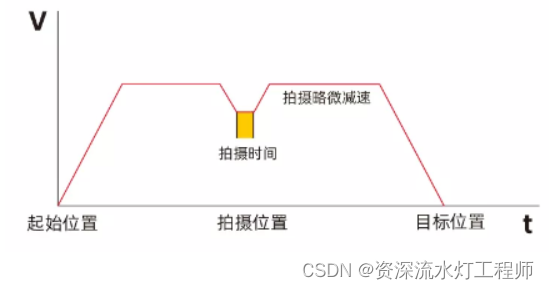

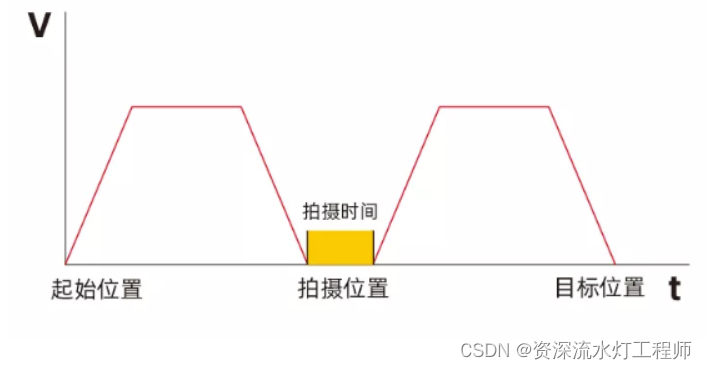

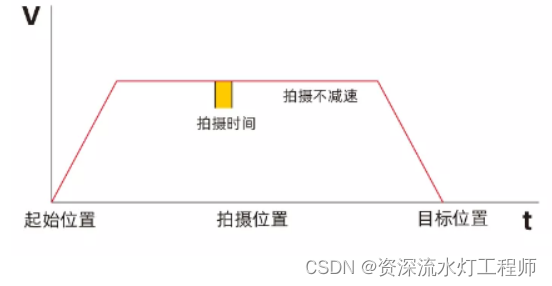

飞拍就是使用硬件比较输出或精准输出端口在极短时间内触发相机拍照，而被测物品在拍照过程中仍处于运动状态，与此同时被测物品通过图像处理软件计算出其位置的偏移量，执行机构获取视觉输出的偏移量后再做出相应的动作指令。

工业相机飞拍技术的实现原理主要基于两个方面：高速图像采集和精确图像处理。具体过程如下：

图像采集：通过高速传感器，在非常短暂的时间内获取运动过程中物体的图像，每秒钟可采集数百次图像。

处理算法：对采集到的图像进行处理，包括目标检测、特征匹配、数据滤波等环节，以准确捕捉运动物体的轨迹和相关信息。

工业相机的飞拍技术主要涉及高速图像采集、精确图像处理以及快速的硬件触发机制，该技术的原理和要求如下：

原理：高速图像采集，通过高速传感器在极短时间内捕获运动物体的图像，帧率非常高，可每秒采集数百次图像。精确图像处理，涉及目标检测、特征匹配、数据滤波等环节，以准确捕捉运动物体的轨迹和相关信息。快速硬件触发，利用硬件的比较输出或精准输出端口在极短时间内触发相机拍照，确保图像采集与物体位置同步。

要求：视觉飞拍功能不仅需要有硬件比较输出或精准输出功能做高速精准触发控制，而且要求相机的拍照响应时间快、曝光时间短、帧率高，软件处理时间要短。飞拍对相机的硬件配置有特定要求，包括全局快门相机、短曝光时间、高帧率相机以及外部触发拍照的I/O接口。全局快门相机能够在曝光瞬间捕捉整个图像，减少模糊；短曝光时间可以冻结快速移动的对象；高帧率确保能够以每秒数百帧或更高的速度进行图像采集；外部触发可以实现与其他设备或系统的同步。

三、工业相机飞拍技术的应用场景

工业相机飞拍技术广泛应用于快速自动化生产线、物流场景、质量检测等各种应用场景。例如，工业相机飞拍技术可用于高速流水线上的物体排序和计数；在物流仓储领域，可以用于货物体积、重量、尺寸等自动检测；在质检领域，可以用于检测产品缺陷、形状偏差等问题。

四、工业相机飞拍技术的性能优势

工业相机飞拍技术相对于传统的拍摄方式，具备以下性能优势：
