大型肺功能仪打印模板设计说明

目录

前言

软件介绍

大型肺功能仪软件运行在Windows平台下。软件采用C++语言开发。

实现目标

打印排版实现“所见即所得” 也就是现在看到的是什么效果，打印出来也就是什么效果。
左侧红色框部分为模板列表，中间框为模板的内容，右侧表示当前模板（标题模块）下的设置。实际的界面中没有红色的框。

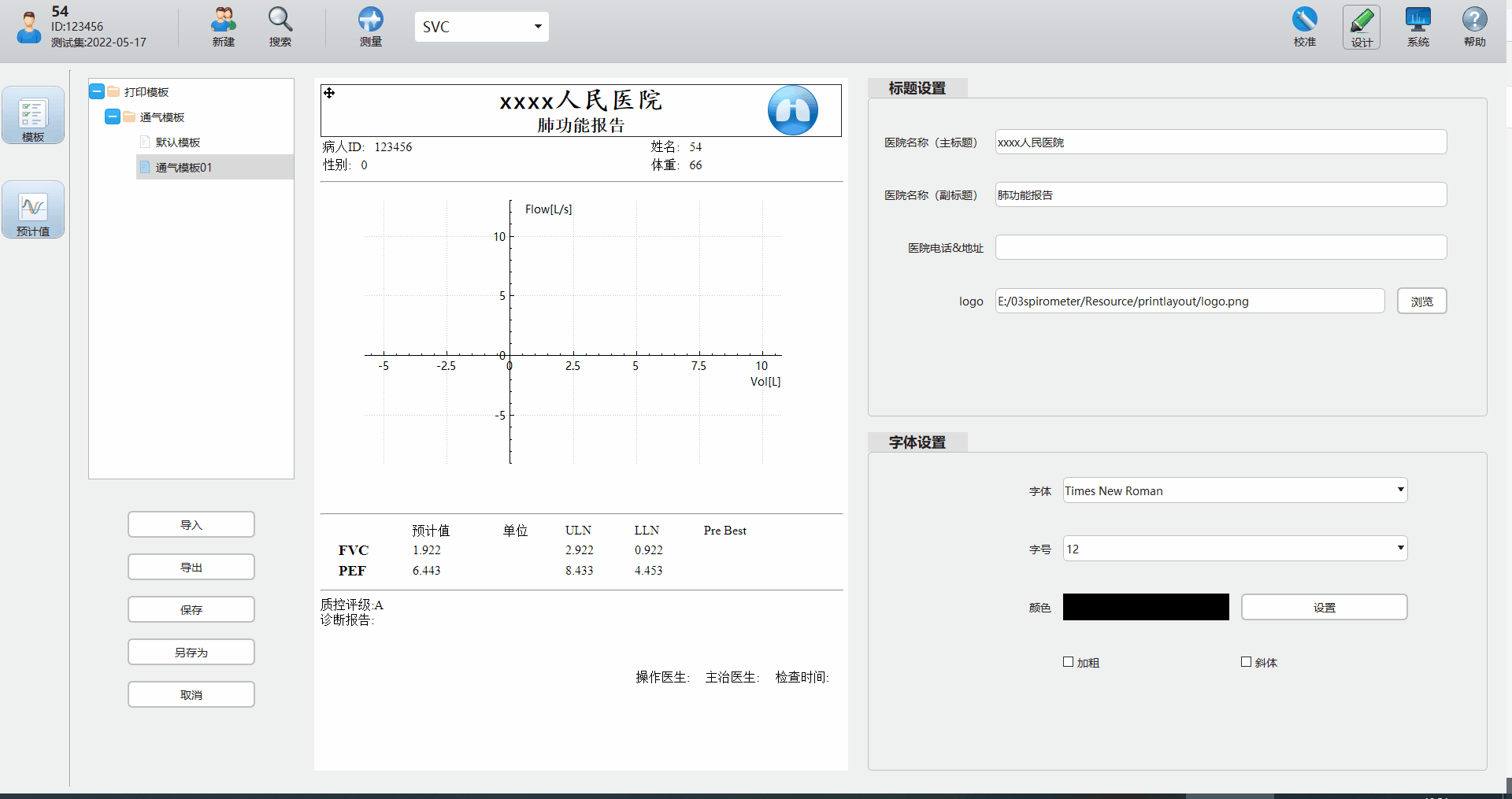

下面是一个演示动画

标题设计

标题分四部分分：

• 主标题
• 副标题
• 医院电话地址
• logo
  其中主标题和副标题的设置类似，都是可以单独设置字体，字体大小，颜色，字体样式（加粗或者斜体）对齐方式（左对齐，居中，右对齐）。

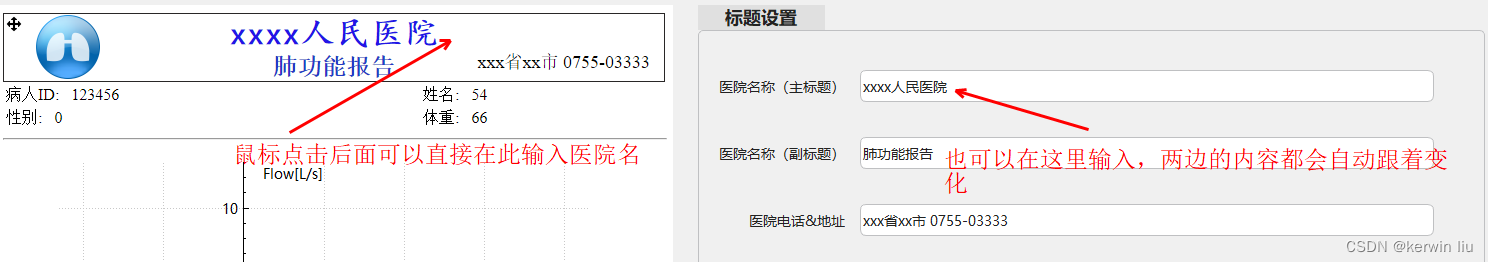

  主标题和副标题都是可以直接编辑。

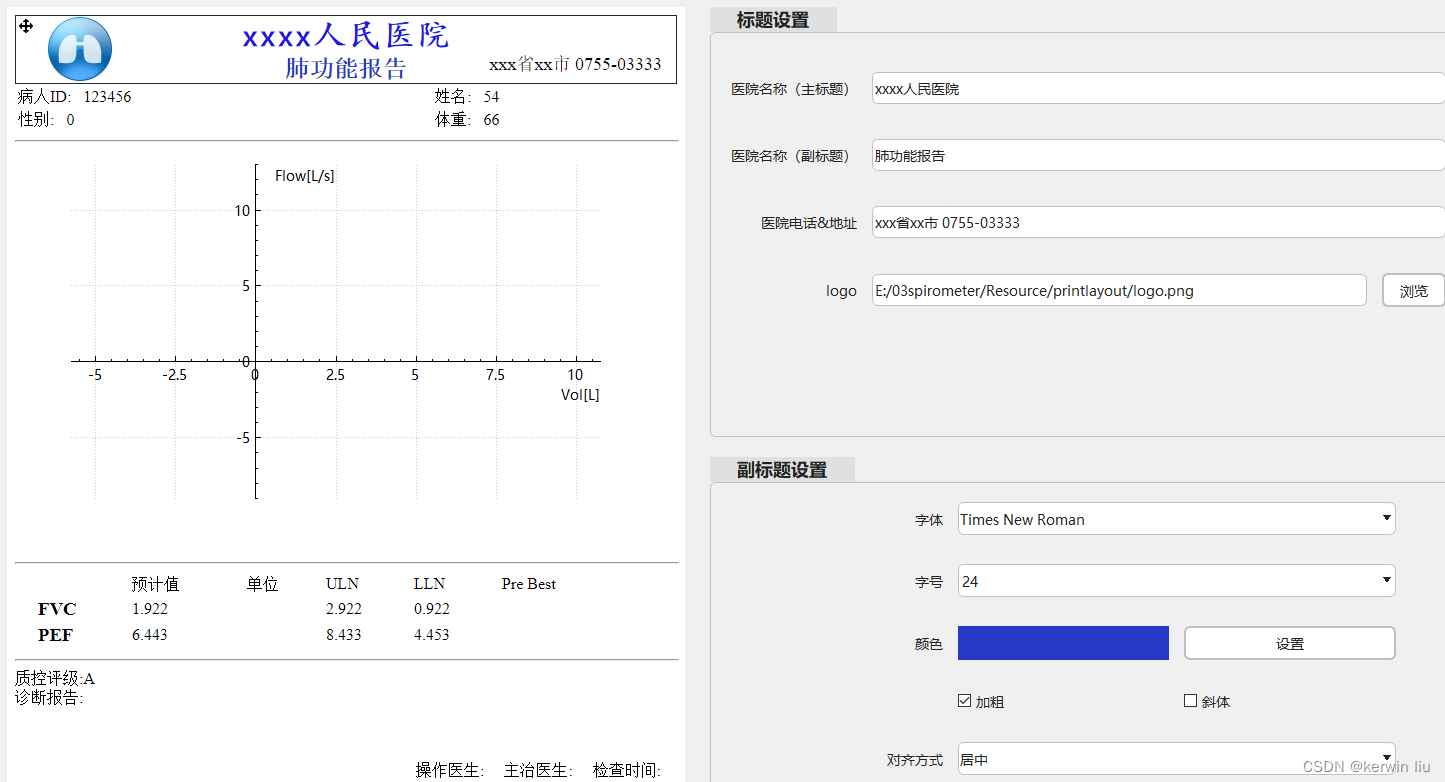

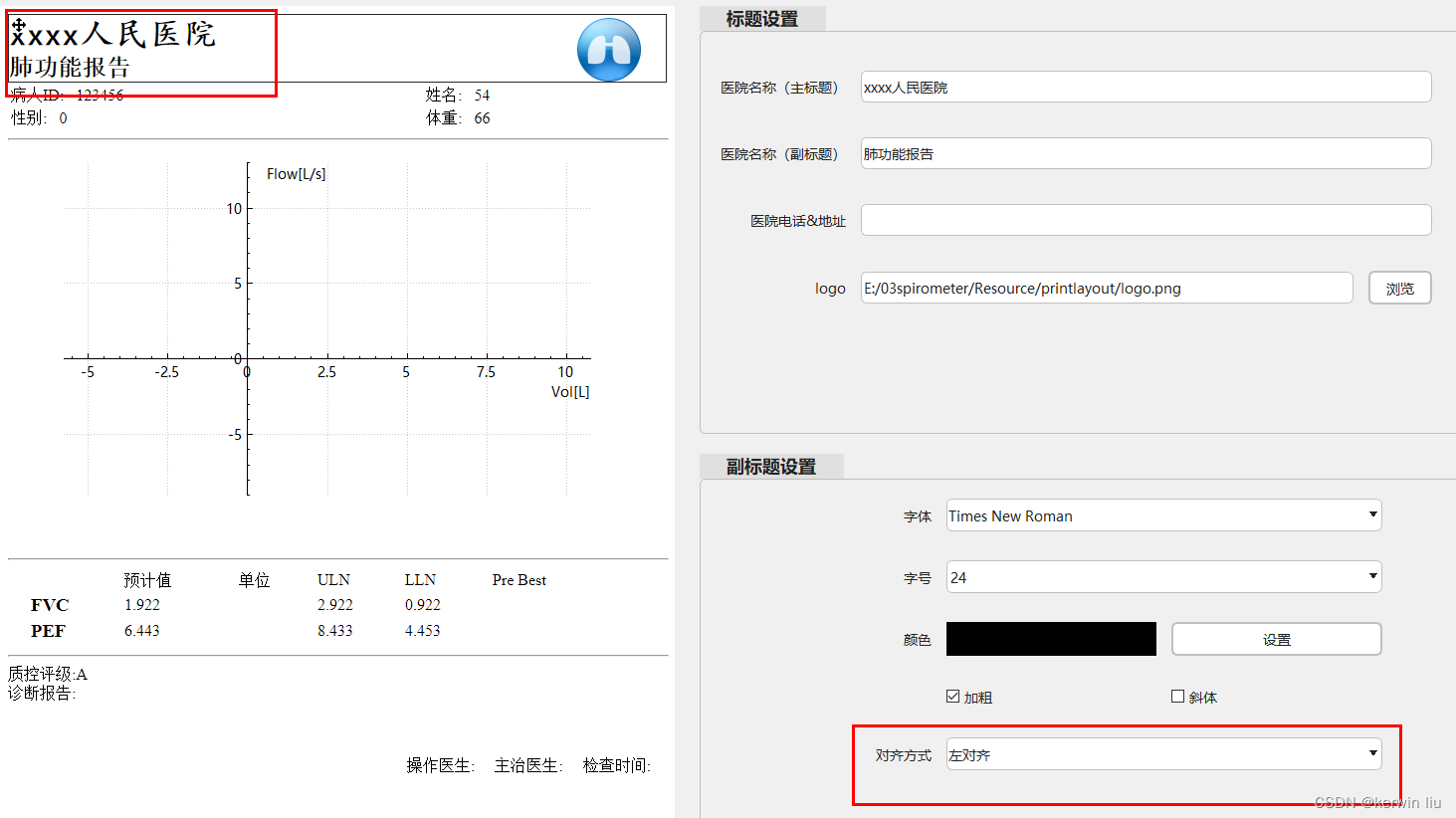

  标题样式的设置（左对齐）

医院电话和地址与主副标题类似都可以设置字体，字体大小，字体颜色，字体样式。不同的是这一项可以在标题中随意拖动，用户可以随意排放位置。
logo项：可以选择图片，设置图片大小。和医院电话地址一样，可是可以随意拖动调整位置。
黑色连杆表示当前选中的是标题模块，右侧的内容与标题模块相关。

病人信息设计

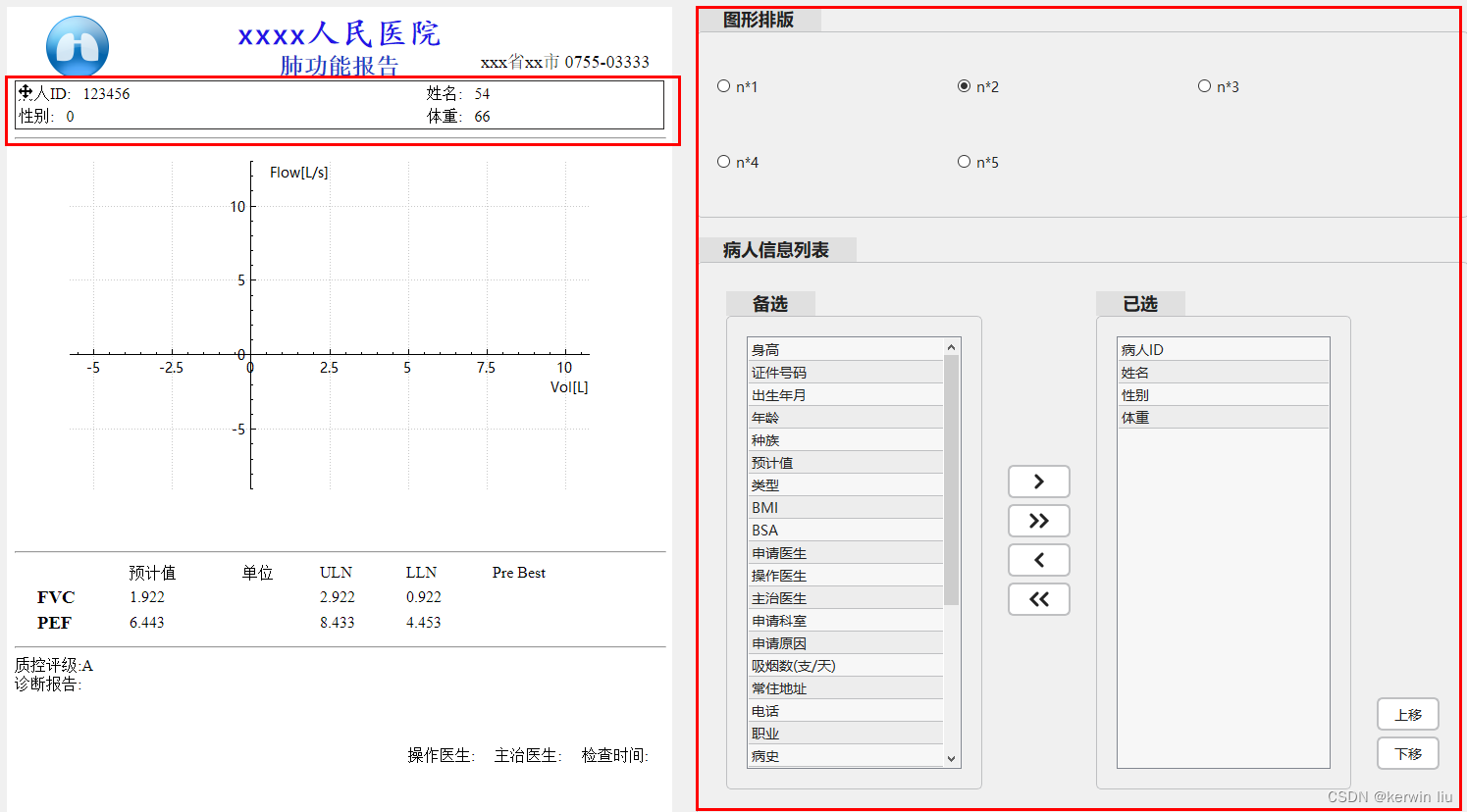

病人信息打印打算如图
左侧选中病人信息（出现黑色边框），右侧出现对应的病人信息内容。

• 图形排版
  表示病人信息设置为几列，如当前设置为2列。共允许设置5列。
• 病人信息列表
  可以拖动选择要打印的报告信息。

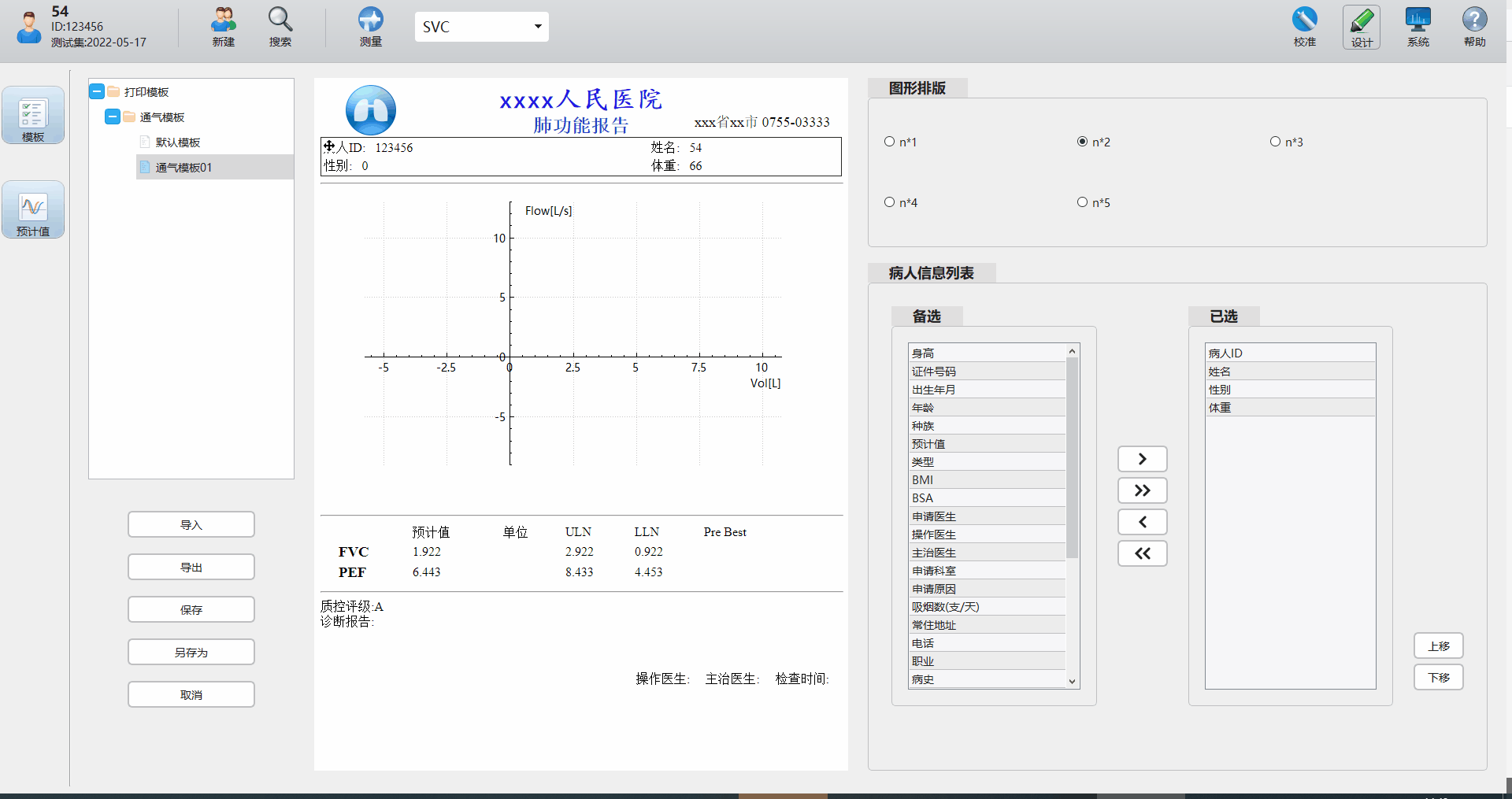

  下面为病人信息操作演示
  说明： 模板演示的病人信息的内容取的是当前ID下的数据。

图表设计

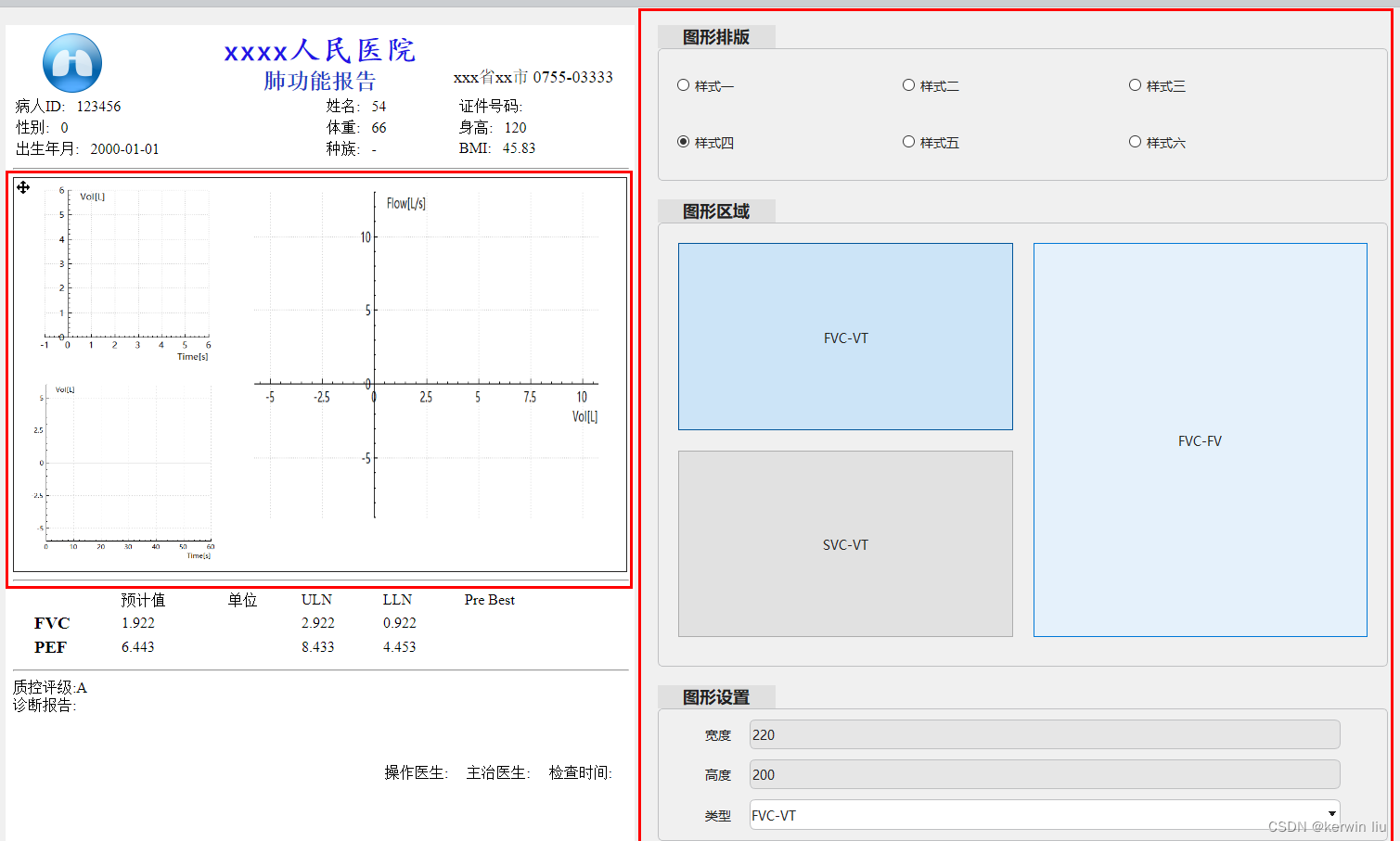

图形的样式共有六种
图表的样式可以自由选择，图形的类型也可以选择。目前宽度和高度暂时不支持自由输入（因为要兼顾纸张的宽度以及不同图形的宽高比例问题）

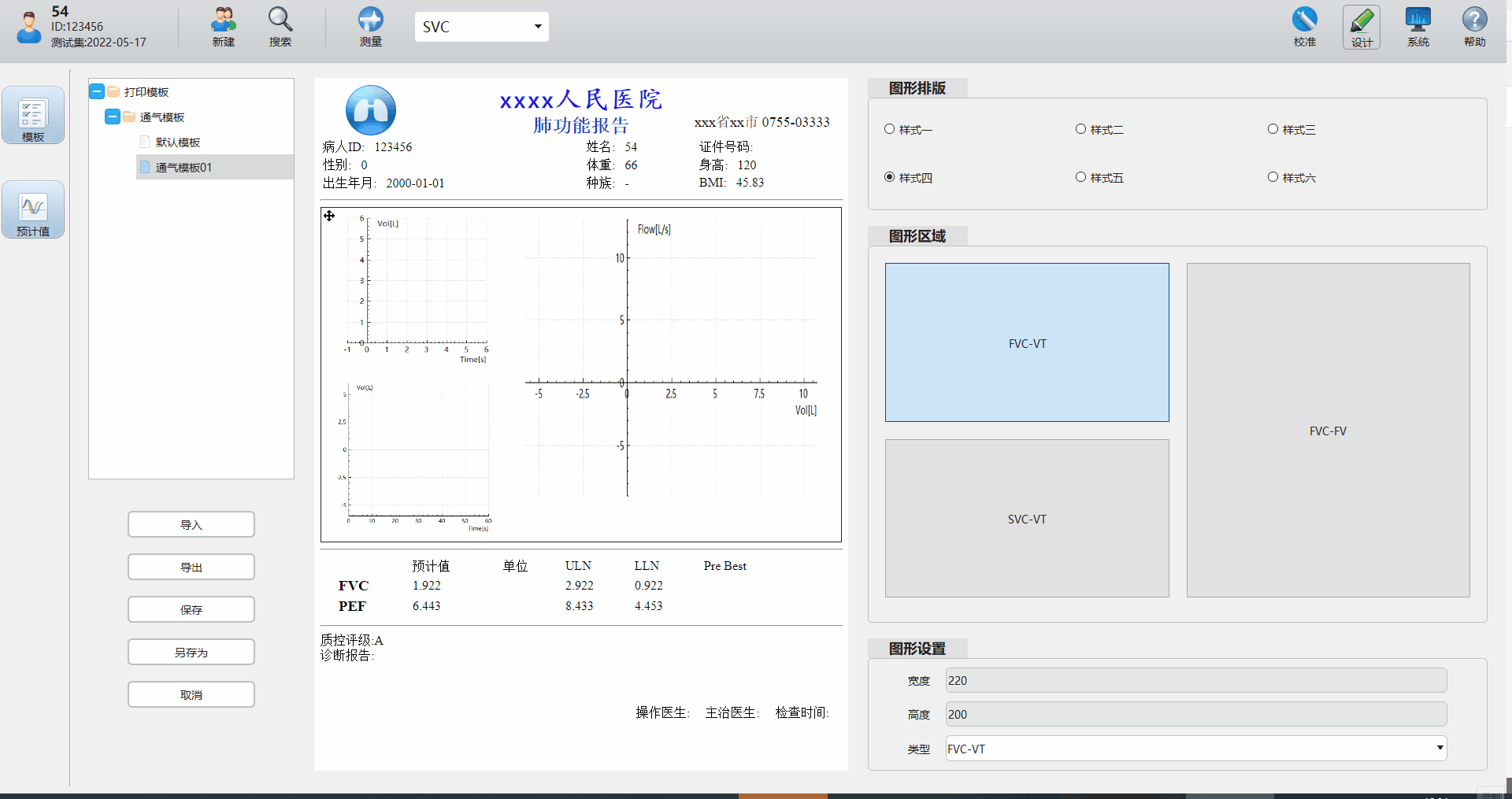

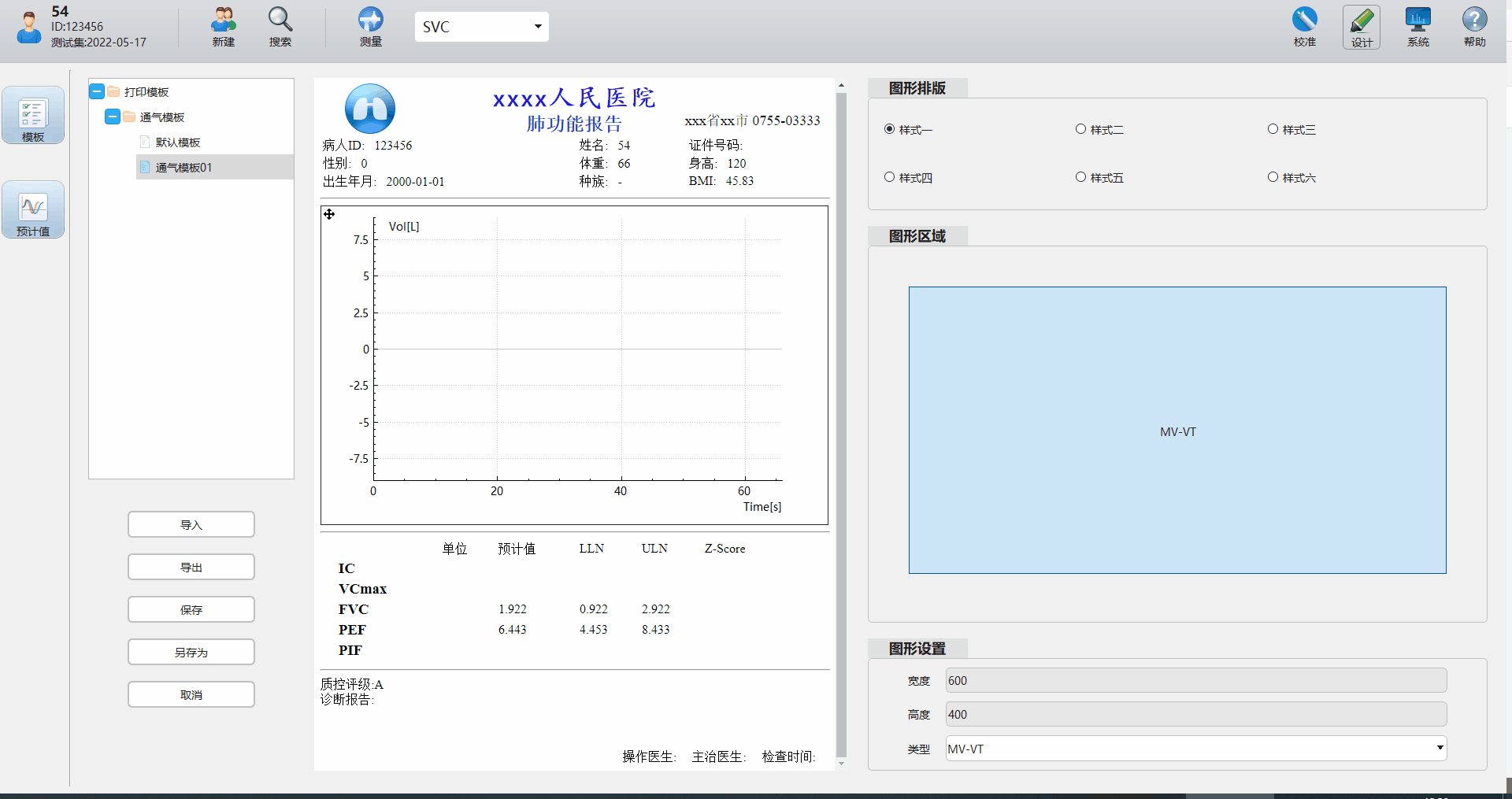

如下图所示是演示动画

参数设计

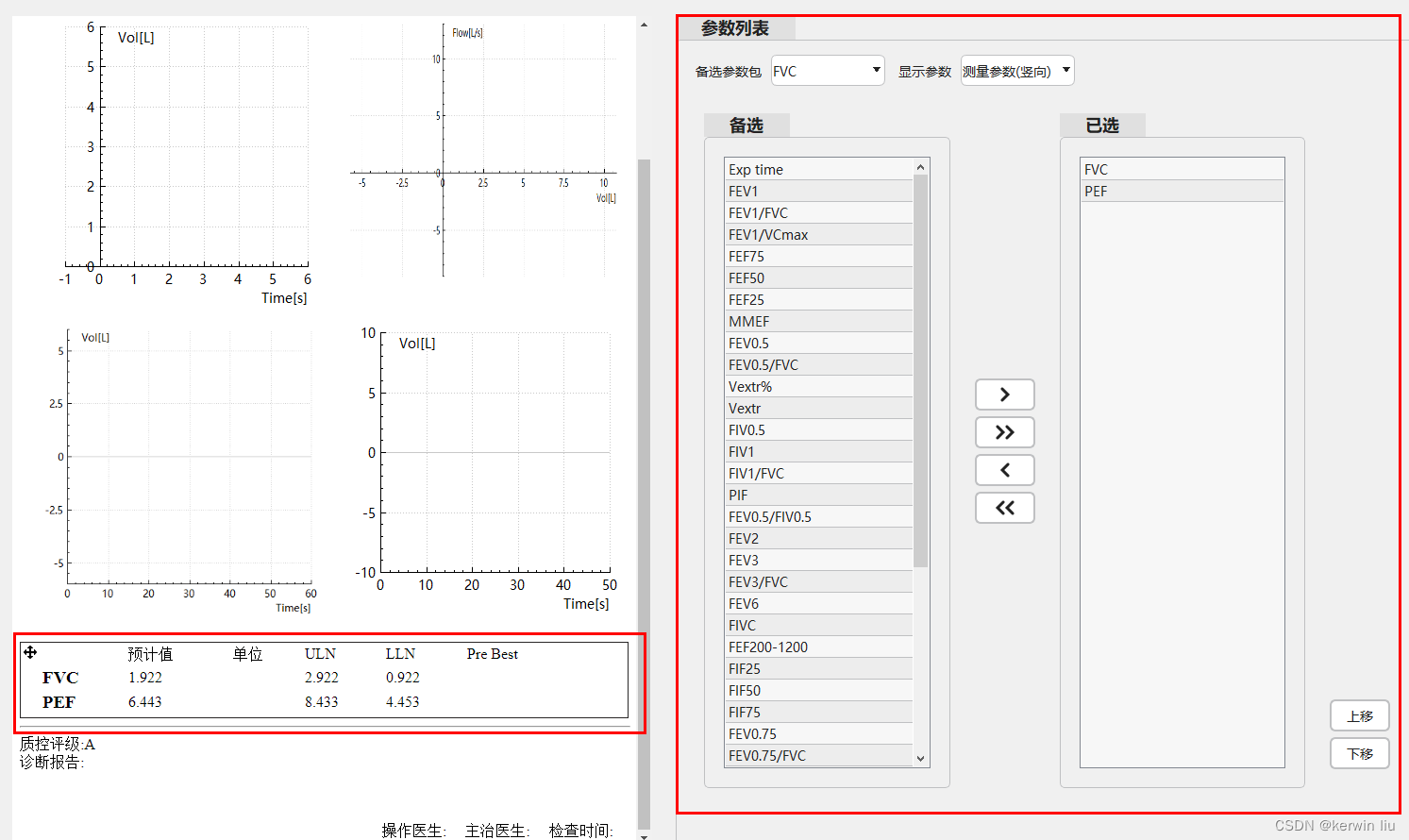

参数设计界面如下图所示

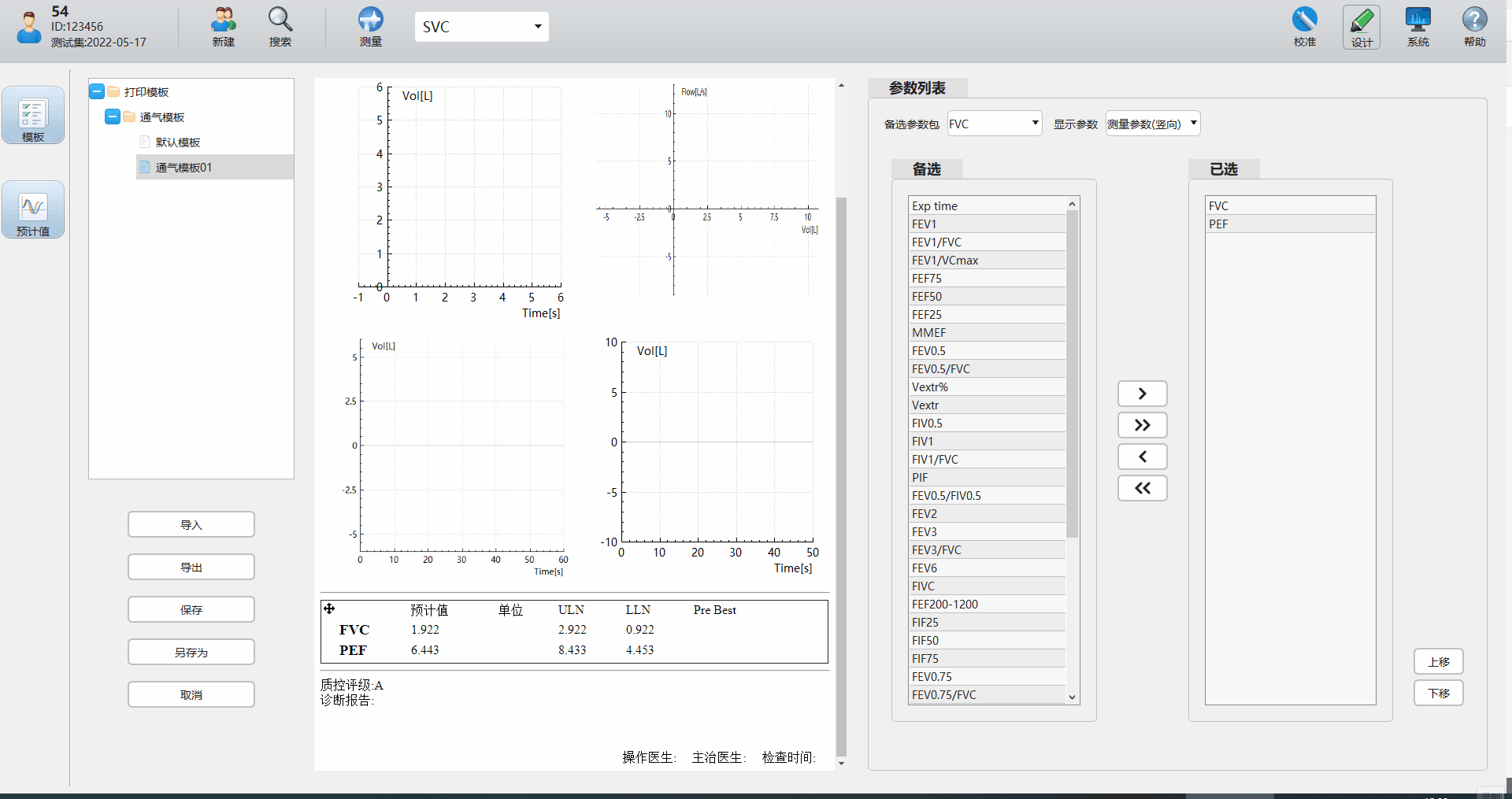

动态演示图

质控评级设计

质控评级目前可设置的是字体类型，字体大小，字体颜色，字体样式。后期会把质控评级的标准做为选项加入，让用户可以手动选择哪一个标准做为评级的依据

诊断报告设计

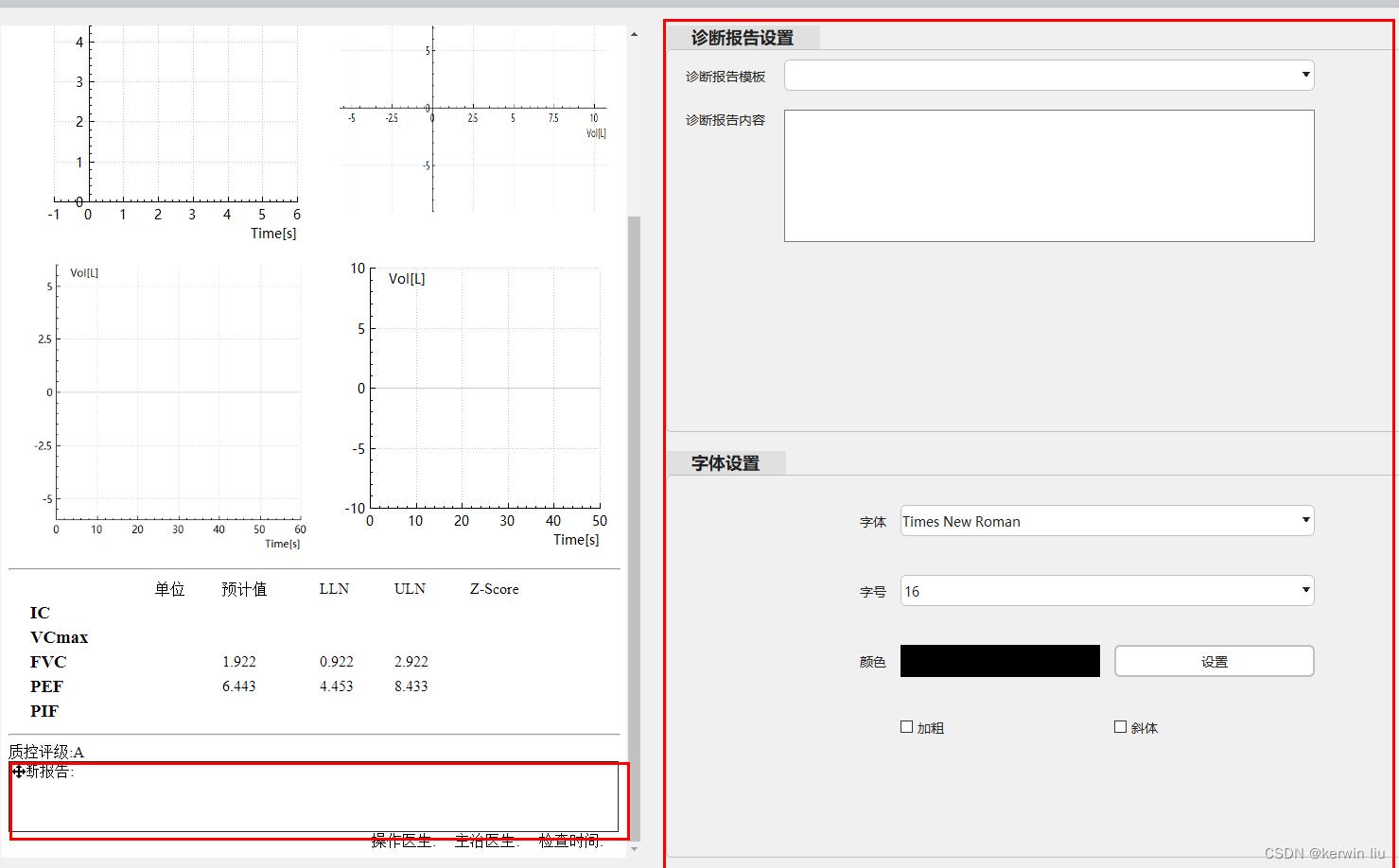

诊断报告如下图所示
诊断报告可自由编辑。

医生签名设计

字体类型，字体大小，字体颜色。

模块的拖动

各个模块可自由拖动排序

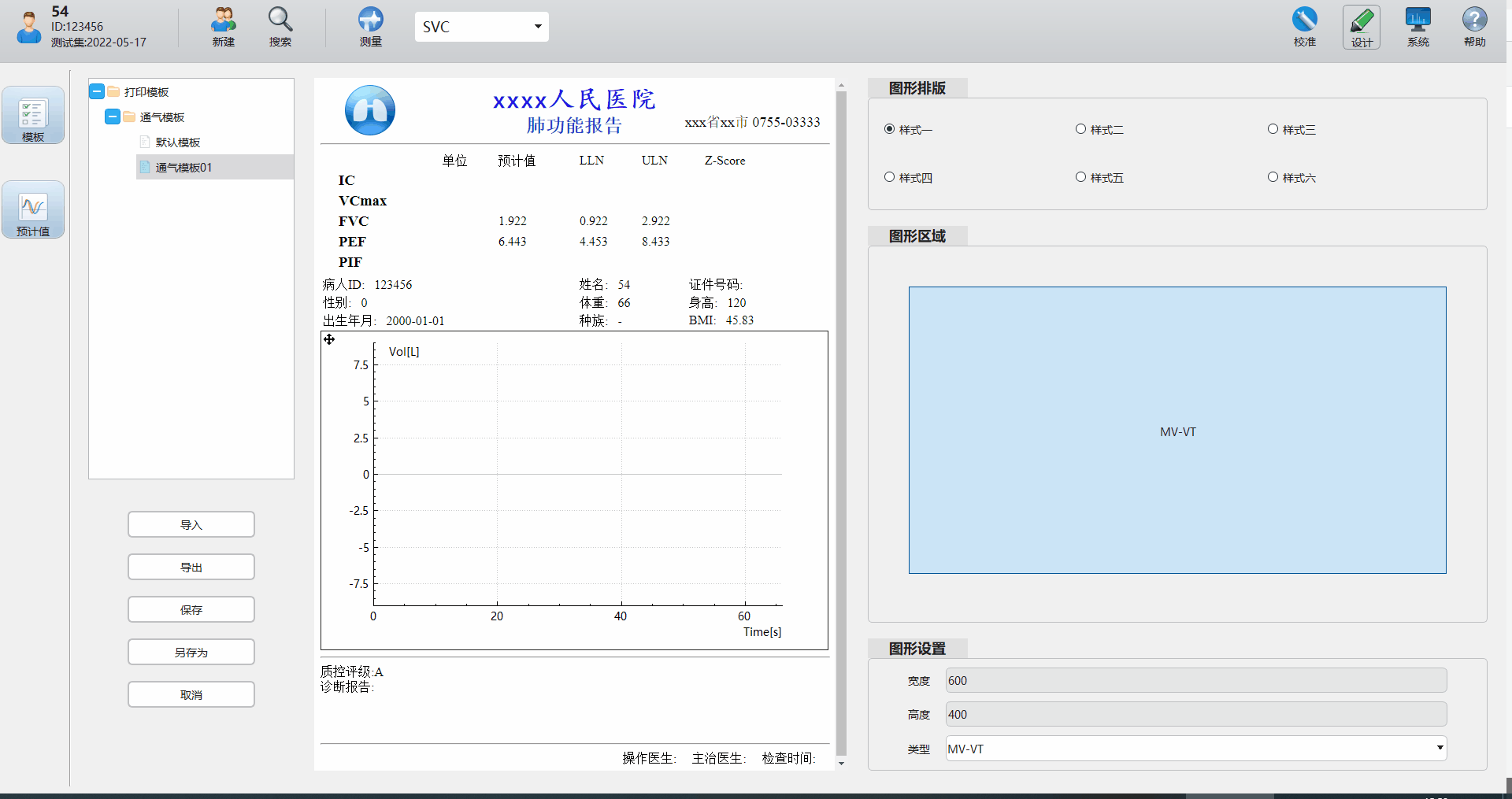

如下演示

增加和删除模块

当前支持插入水平线，删除鼠标所在区域的模块，以及删除所有的水平线。
