【IoT】硬件选型：如何正确区分电子线的端子型号？

问题提出

笔者最近负责的一款重力传感器由于没有端子，需要在生产时自己压端子，这个时候就会涉及端子的选择。

端子介绍

一般来说，端子有多种不同的型号，在使用的时候，你必须要注意到每种型号之间的差别。

端子一般有XH、EH、PH、ZH、VH等类型。

每个代号都是一个系列的产品，他们最大的区别就是Pitch（俗称间距）不一样。

1、端子间距不同

• XH、EH一般的间距为 2.5mm；
• PH一般的间距是2.00mm；
• ZH 一般的间距是1.5mm；
• VH 一般的间距是3.96mm。

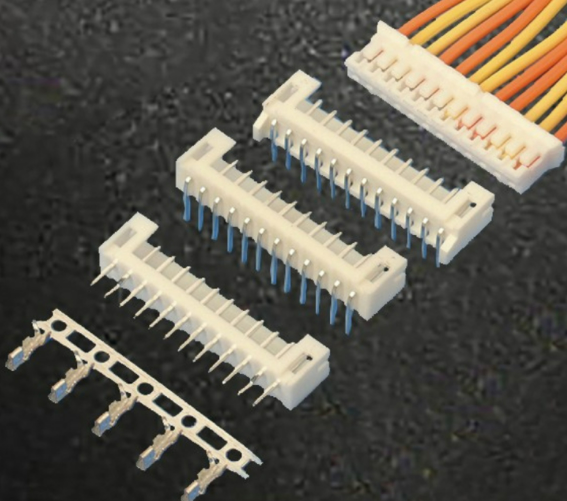

示例：PH2.0图示

2、功能分类不同

• VH为保险端子；
• EH为试验端子；
• XH为接地端子；
• PH为双层端子。

PH，XH，ZH等这些都是JST。

JST是指Japan Standard Time 日本压着端子制造株式会社的料号。

JST用的最多，且很多工厂都在模仿制作。

总结

针对笔者开头提出的问题，其实也可以采用另一种方式解决：直接采购带端子的线材，之后再通过焊接和加热塑管的方式连接。

这种解决问题的方式同时也会带来隐患，一是对工人焊接一致性有一定的要求，二是笔者所使用的传感器本身就是阻抗式的，如果焊接线长不一致就会导致测量不准，影响产品的基础功能。
