Unity基础测试(1)-模型

Unity 支持从两种不同类型的文件导入网格和动画：

导出的 3D 文件格式，如 .fbx 或 .obj。您可以使用通用格式从 3D 建模软件导出文件，此类格式的文件可以由各种不同的软件导入和编辑。
Unity 可读取 .fbx、.dae (Collada)、.3ds、.dxf 和 .obj 文件

专有的 3D 或 DCC（数字内容创作）应用程序文件，例如来自 Autodesk® 3ds Max® 或 Blender 的 .max 和 .blend 文件格式。只能在创建专有文件的软件中编辑这些文件。专有文件通常无法在未经转换和导入的情况下直接由其他软件编辑。

注意：除非在计算机上安装了相应的 3D 建模软件，否则保存为 .ma、.mb、.max、.c4d 或 .blend 文件的资源将无法导入。这意味着，处理 Unity 项目的每个人都必须安装正确的软件。例如，如果您使用 Autodesk® Maya LT™ 许可证来创建 ExampleModel.mb 并将其复制到项目中，那么任何打开该项目的用户也需要在他们的计算机上安装 Autodesk® Maya LT™。

三维文件格式知多少| abc、glTF、fbx、obj、dae、stl、3ds

才知道3ds格式都快被淘汰了，fbx是autodesk家族的格式，

abc,gITF,dae以前都没接触过。

gITF说是要成为三维界的jpeg，但是3dmax导出需要插件，unity导入也需要插件，你这个怎么算呢？

Unity导入glTF格式模型：https://blog.csdn.net/beihuanlihe130/article/details/94544255

常见建模软件导出glTF：https://www.yuque.com/kivicube/manual/3d-gltf-export

从官方文档来看，unity似乎推荐fbx或者obj格式，相当于由动画的模型用fbx，没有动画的用obj吧。

警告：建议导出 FBX，而不是直接保存为项目应用中的默认格式。建议不要在生产中直接使用原生文件格式。

---------------------------------

三、模型加载测试：

fbx：正常，Convert Units不去掉模型很小；旋转轴不一致，模型带有(-90,0,0)的角度；导出时使用y轴向上或者z轴向上都一样。

obj：正常，把3dmax里面的编辑颜色也带出来了。

3ds：正常

dae：正常，旋转轴不一致，模型带有(-90,0,0)的角度

dxf：模型没有内容

abc：不识别模型

材质、贴图、动画、平滑组就不做比较了。

这么看来，还是obj好。

. obj 格式， 静态多边形模型 - 附带 UV 信息及材质路径！不包含动画、材质特性、贴图路径、动力学、粒子等信息。主要支持多边形(Polygons)模型。是最受欢迎的格式。

fbx格式：一个茶壶100k,10个1M,100个10M,1000个1000M

一个茶壶在3dmax中：4096个三角形

在Unity中：

---------------------------------------------------

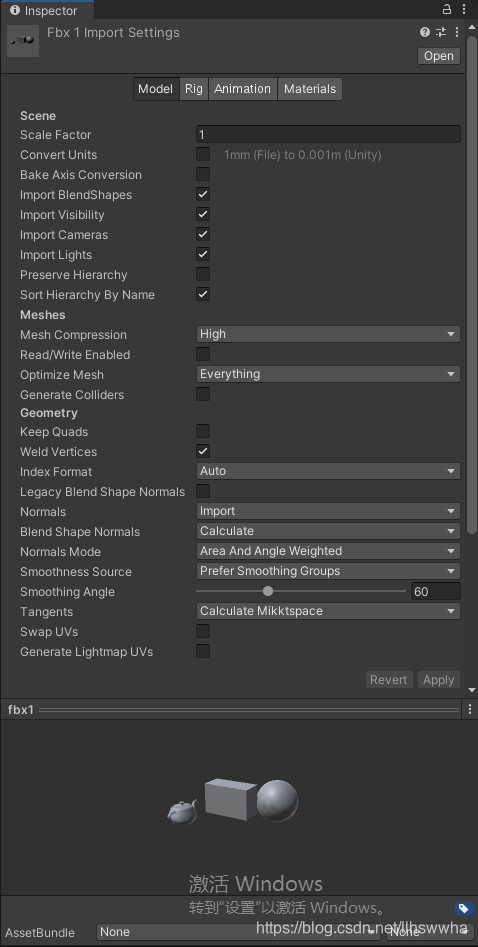

四、模型设置

https://docs.unity3d.com/cn/2020.1/Manual/class-FBXImporter.html

https://docs.unity3d.com/cn/2020.1/Manual/FBXImporter-Model.html

五、Prefab/Scene文件内容

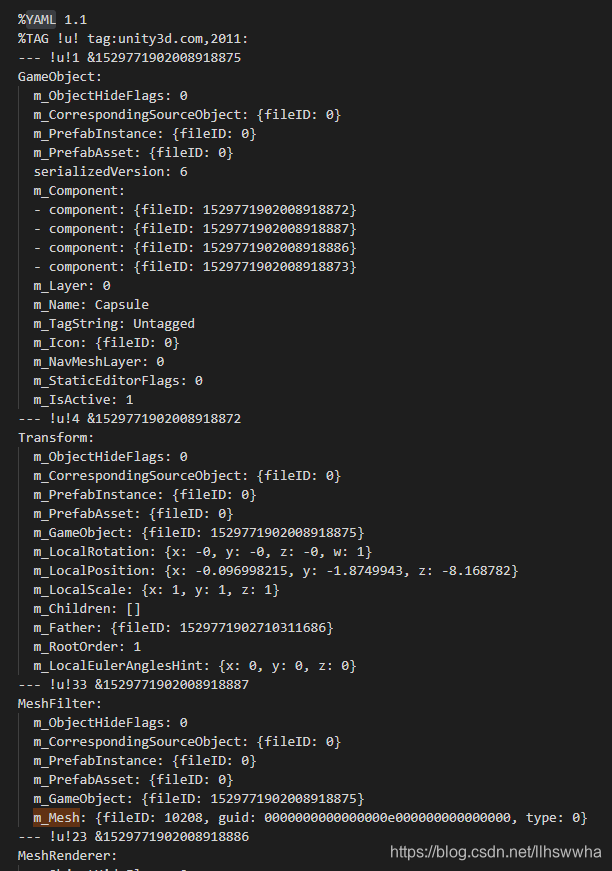

Prefab文件

里面存的是预制内的所有组件的内容，也就是说组件越多，文件越大。

里面的Transform的基本信息是明文存在的，Mesh信息是用FileID和guid标识的，基本模型的Mesh我怀疑是基本的一个资源，默认已经保存在项目中的某一处了，这里引用就行了。

这个文件最开始的部分说明它是用 YAML格式的，YAML详解是什么：https://blog.csdn.net/lilun517735159/article/details/79230732

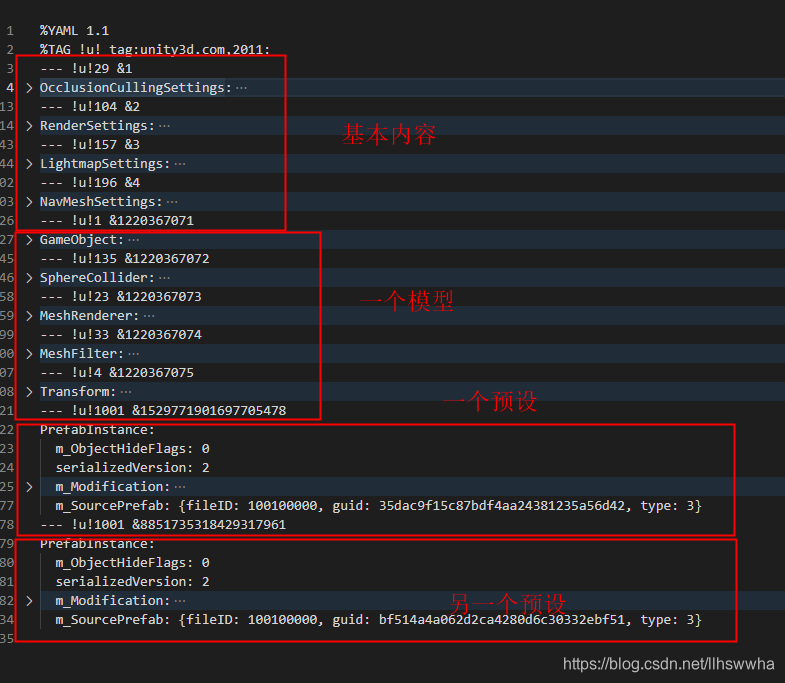

Scene文件：

预设在场景中用PrefabInstance表示

六、打包测试

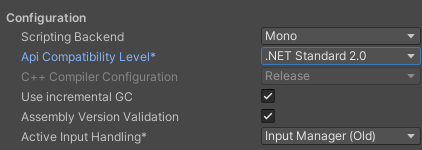

用mono打包：

打包文件说明：

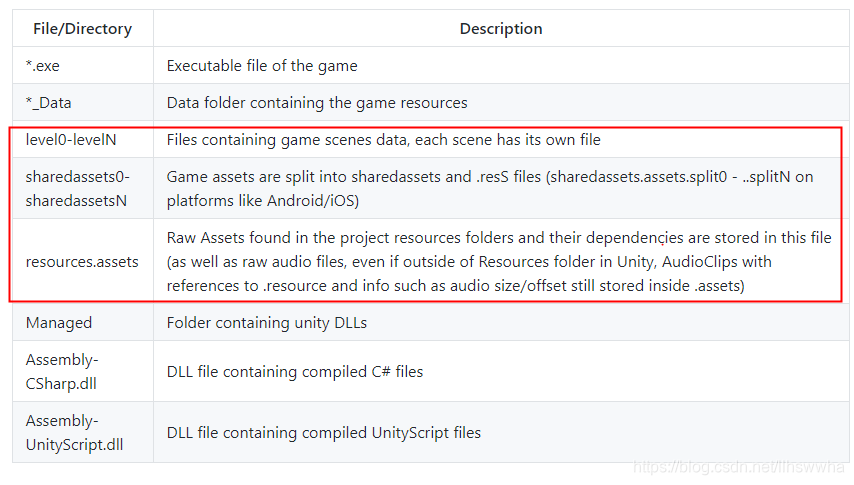

参考：https://github.com/imadr/Unity-game-hacking

│   *.exe
└───*_Data
    │   globalgamemanagers
    │   globalgamemanagers.assets
    │   level0
    │   level0.resS
        ...
    |   levelN
    |   levelN.resS
    │   sharedassets0.assets
    │   sharedassets0.assets.resS
        ...
    |   sharedassetsN.assets
    |   sharedassetsN.assets.resS
    |   resources.assets
    ├───Managed
    │       Assembly-CSharp.dll
    │       Assembly-UnityScript.dll
    │       Mono.Security.dll
    │       mscorlib.dll
    │       System.Core.dll
    │       System.dll
    │       UnityEngine.dll
    │       UnityEngine.dll.mdb
    │       UnityEngine.Networking.dll
    │       UnityEngine.UI.dll
    ├───Mono
    │   │   mono.dll
    │   └───etc
    │       └───mono
    │           │   browscap.ini
    │           │   config
    │           ├───1.0
    │           │       DefaultWsdlHelpGenerator.aspx
    │           │       machine.config
    │           ├───2.0
    │           │   │   DefaultWsdlHelpGenerator.aspx
    │           │   │   machine.config
    │           │   │   settings.map
    │           │   │   web.config
    │           │   └───Browsers
    │           │           Compat.browser
    │           └───mconfig
    │                   config.xml
    └───Resources
            unity default resources
            unity_builtin_extra

参考2：https://www.programmersought.com/article/23411832588/

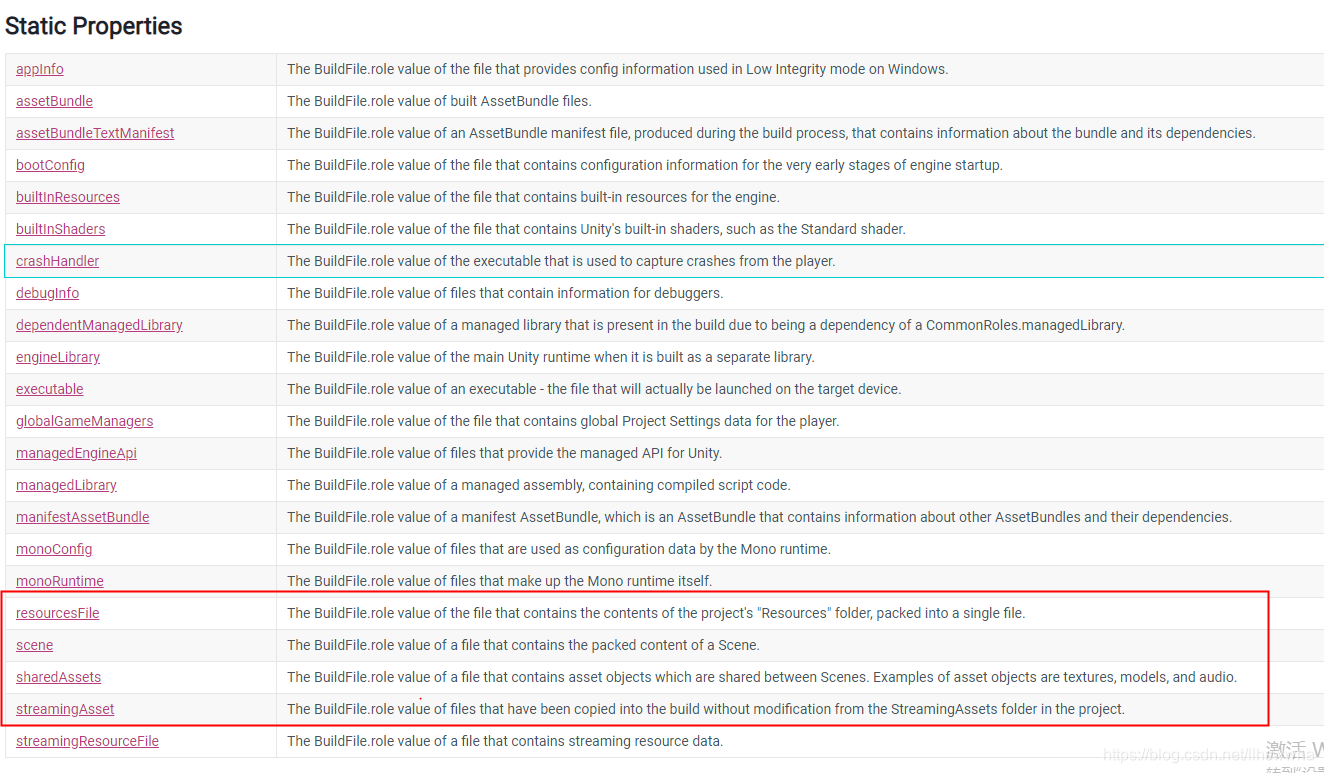

参考3：https://docs.unity3d.com/ScriptReference/Build.Reporting.CommonRoles.html

七、基本项目打包测试：

0：项目中没有模型，场景中没有模型，纯粹的空项目

1：项目中有模型，场景中没有模型

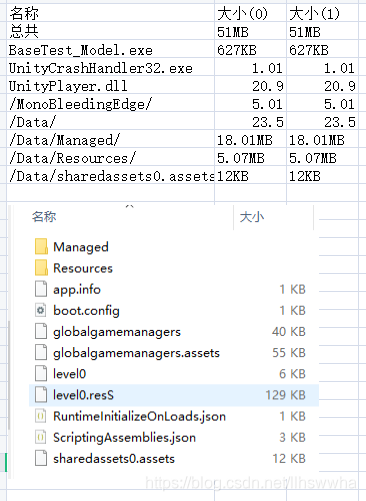

0和1的打包后的结果是一样的

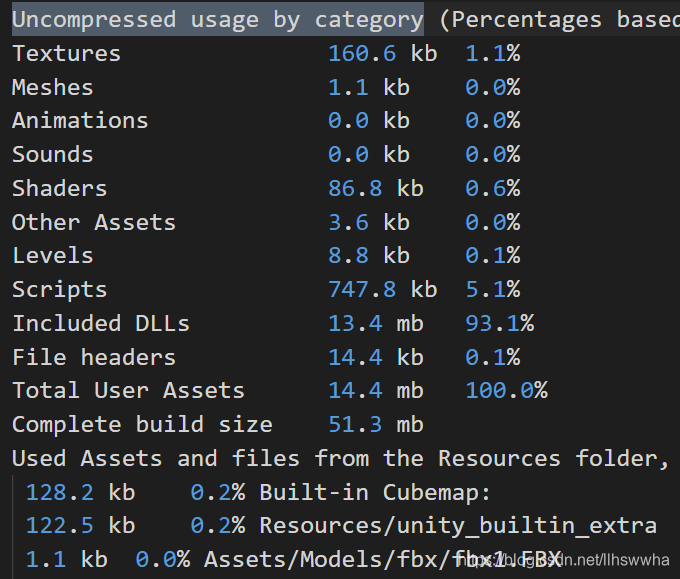

Textures               128.2 kb	 0.9%
Meshes                 0.0 kb	 0.0%
Animations             0.0 kb	 0.0%
Sounds                 0.0 kb	 0.0%
Shaders                7.4 kb	 0.1%
Other Assets           0.7 kb	 0.0%
Levels                 5.3 kb	 0.0%
Scripts                737.4 kb	 5.0%
Included DLLs          13.4 mb	 93.9%
File headers           14.3 kb	 0.1%
Total User Assets      14.3 mb	 100.0%
Complete build size    52.3 mb

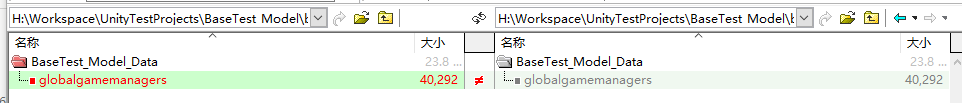

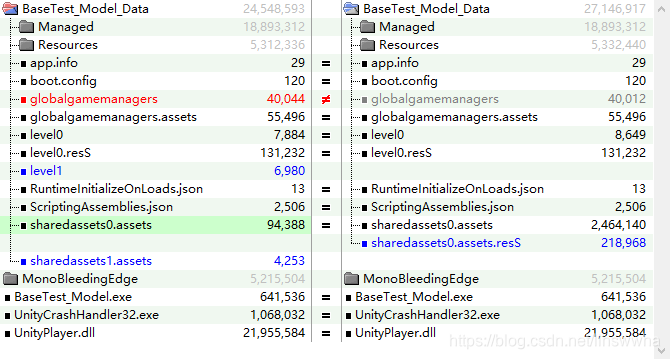

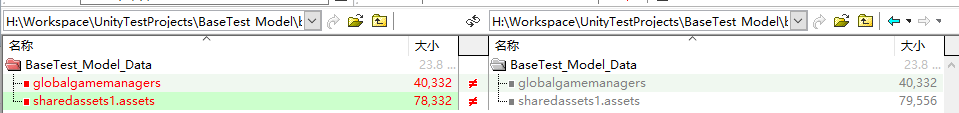

用CompareTo比较发现只有\Data\globalgamemanagers有一点点差异。

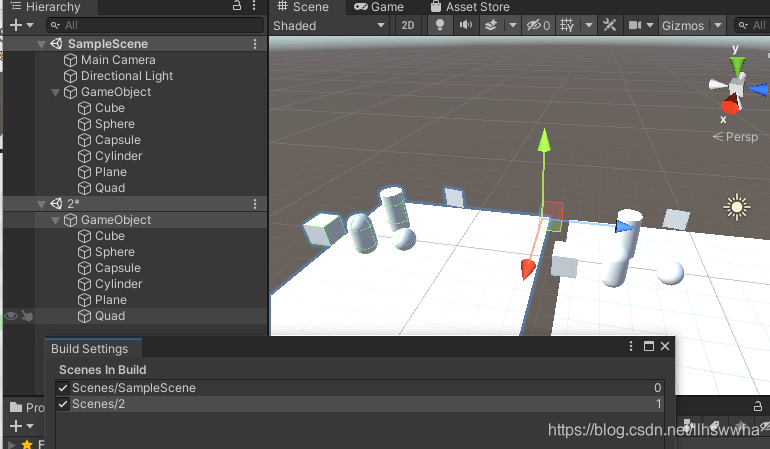

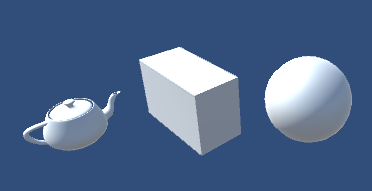

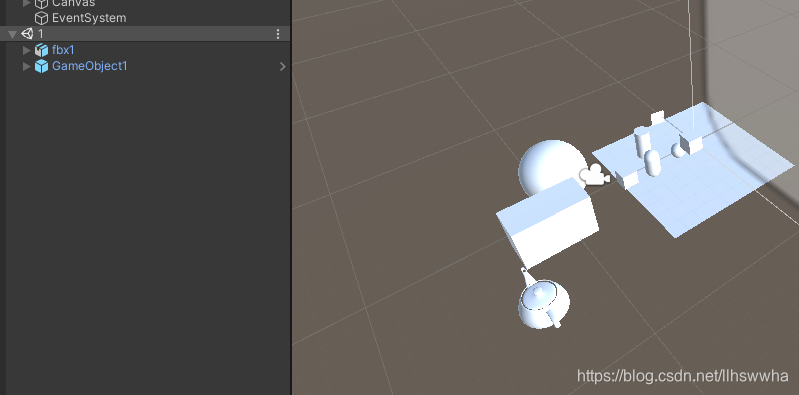

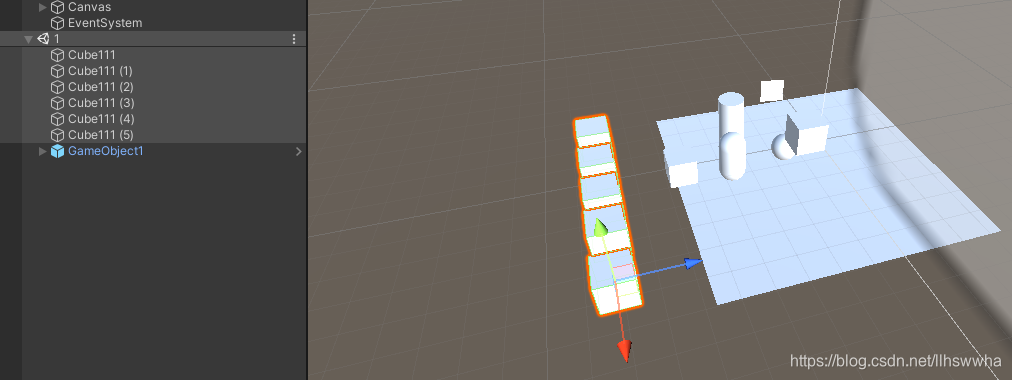

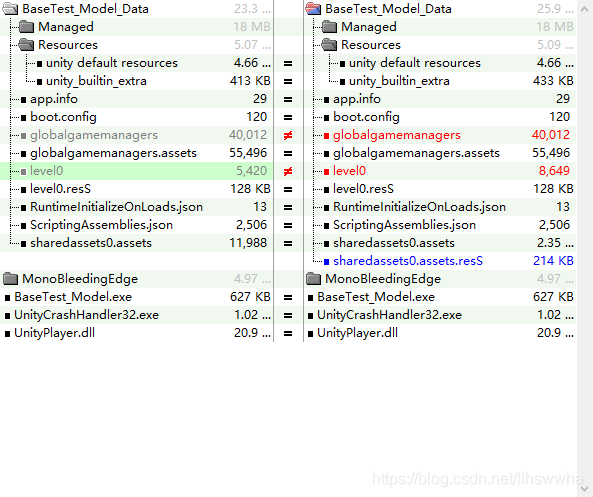

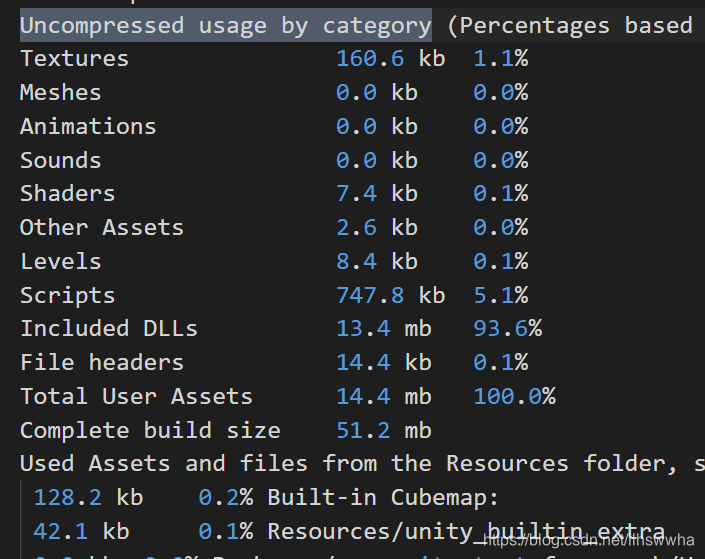

0_1：项目中没有模型，场景中添加基本模型

0_1_1：在0_1基础上创建场景2

场景2是从场景1复制并删除灯光和摄像头的，场景2仅仅是存在，运行后不加载

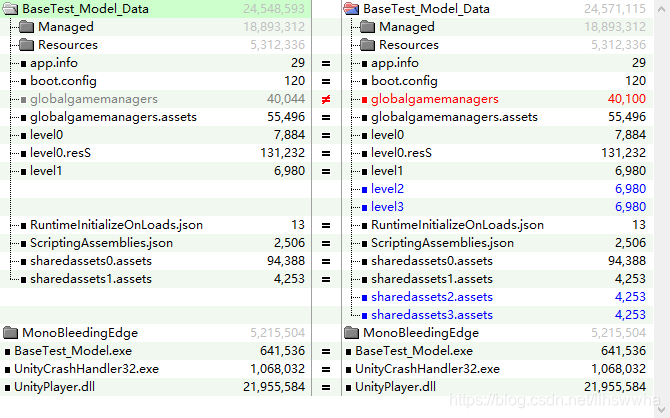

和0_1比较，多了level1和sharedassets1.asserts，少了shareassert0.assets.resS（为什么呢？）

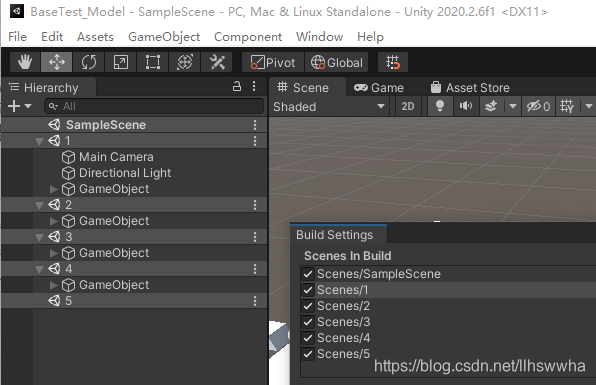

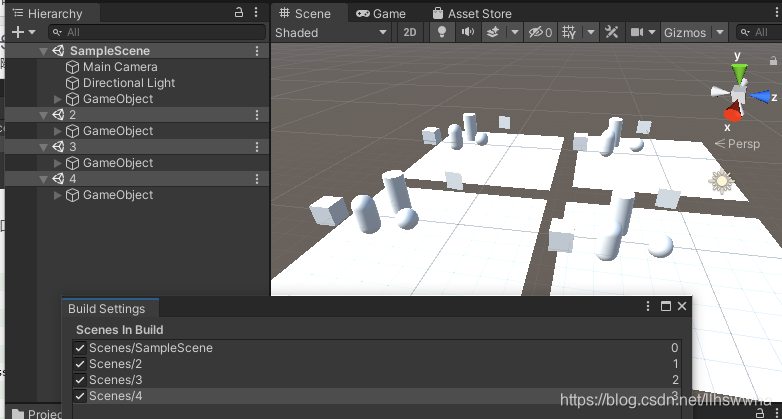

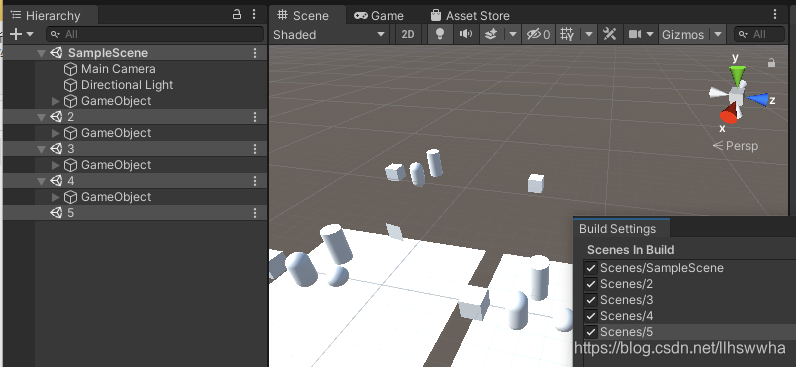

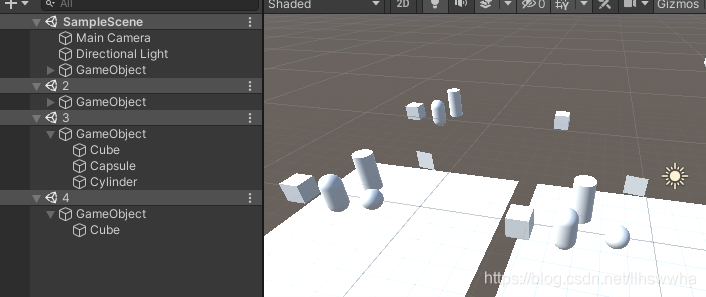

0_1_2：复制2，增加3、4场景，

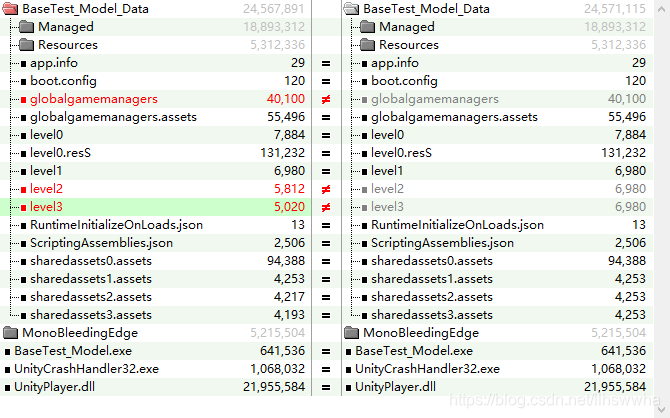

和0_1_1比较：

0_1_3：减少3、4场景中的模型

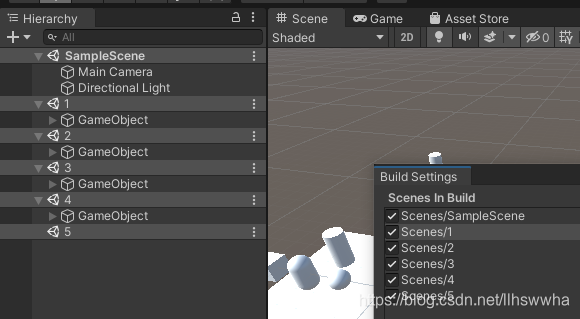

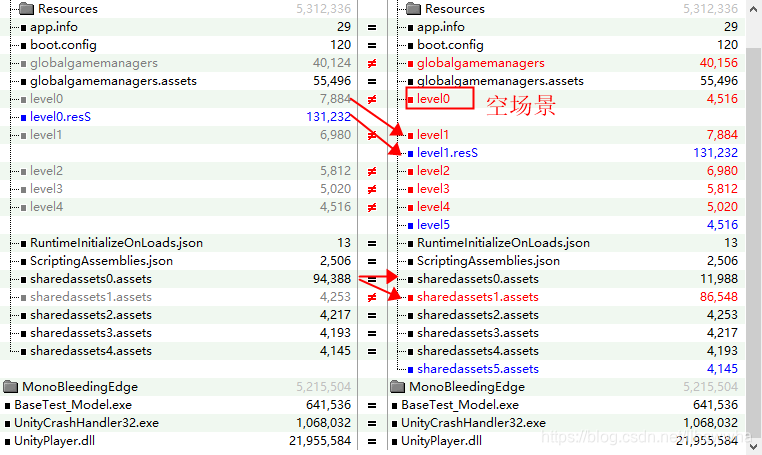

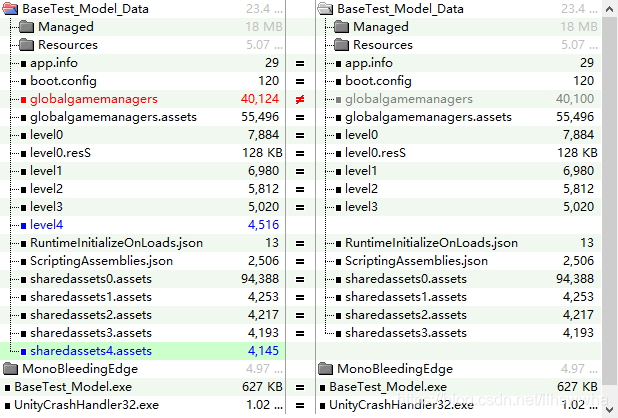

0_1_4：再添加一个空场景 5

空场景的大小是4516

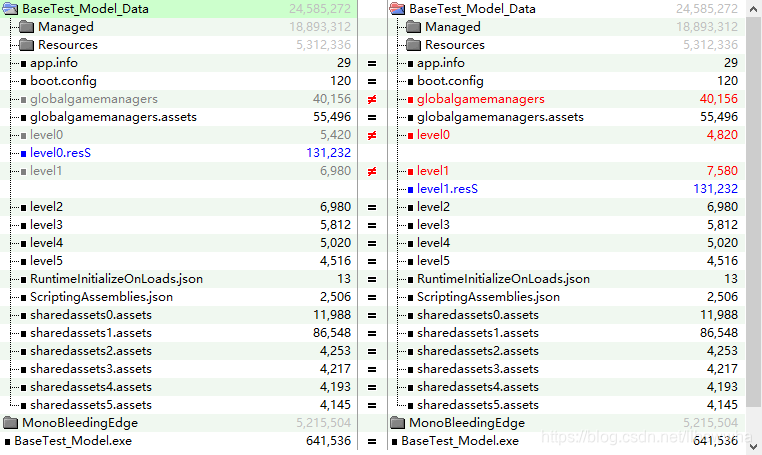

0_1_5：将主场景内的东西移动到另一个场景中 1

场景的文件名称LevelN是由在Build界面中的顺序决定的

0_1_6：将摄像头和灯光留在启动主场景中

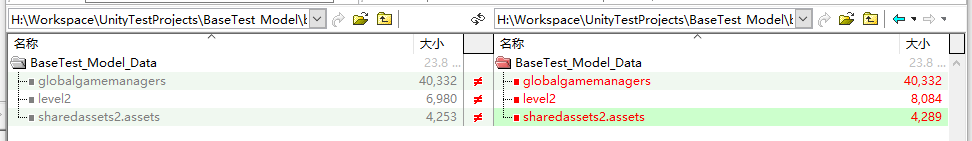

这里level1和level2的大小相同了，但是为什么sharedassets1比shareasserts2大很多呢？

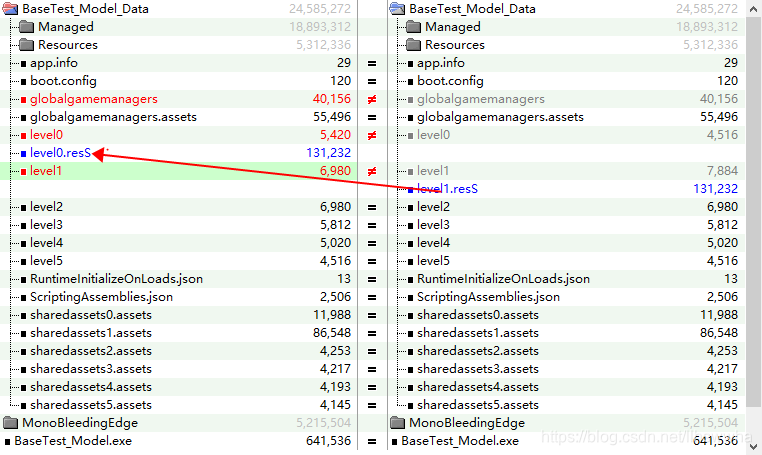

0_1_7：将灯光移动到场景1

好像.resS中保存了灯光的信息，灯光在哪个场景，它就在哪

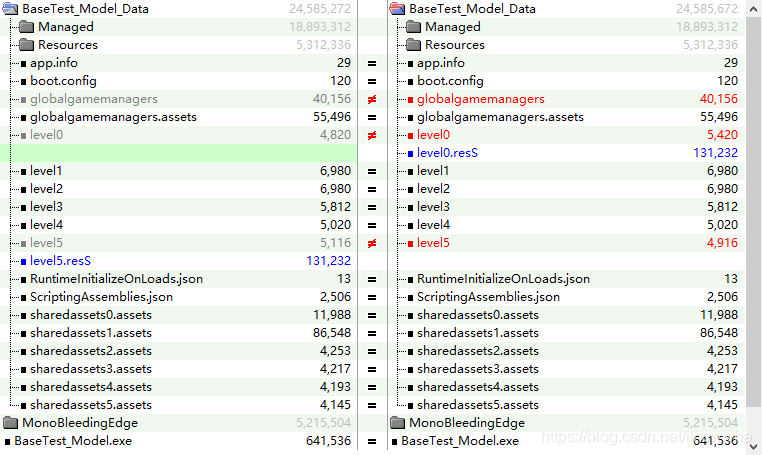

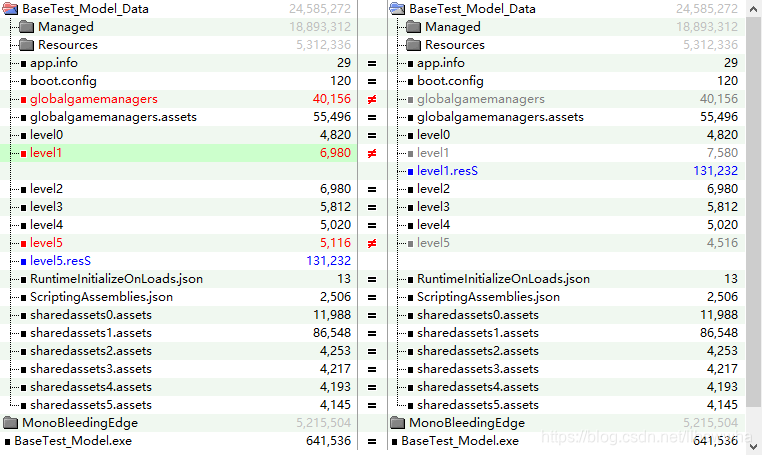

0_1_8：将灯光移动到场景5

确定了，灯光信息保存在resS中

0_1_9：主场景也添加一个灯光

奇怪了，这说明什么？

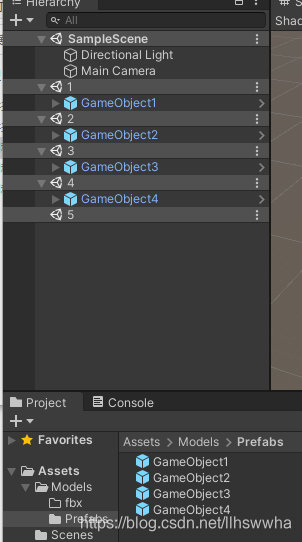

0_1_10：将场景1、2、3、4里面的模型部分创建预设

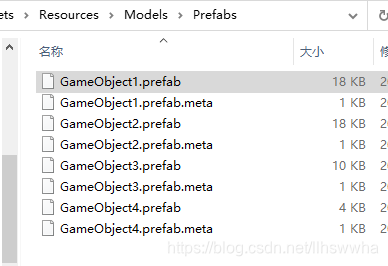

预设内的模型越多，预设文件越大

Level文件大小不变，内容变化了

0_1_11：添加一个空的resources文件夹

globalgamemanagers文件变化

0_1_12：将预设文件放到Resources文件夹中

resources.asserts出现了。

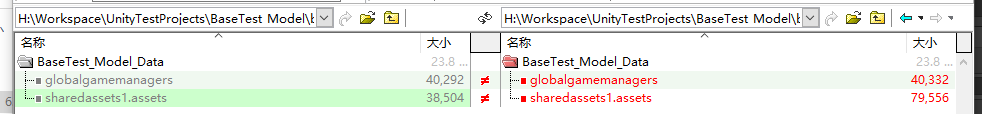

sharedassets1.assets文件小很多了，感觉像是移动到resources.asserts里面了，看了一下内容好像还真是。

这部分内容一开始在sharedassets1.assets文件里面，现在在resources.asserts里面了。

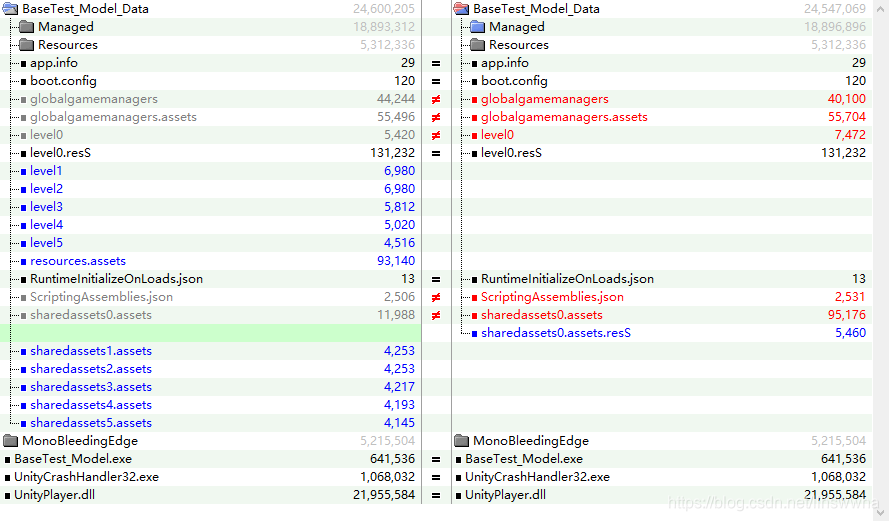

0_1_13：项目中的其他场景不包括在打包的内容中

打包后其他Level都不见了

八、场景加载替换测试：

测试打包的文件levelN能否被替换，能替换的话，通过这种方式就能替换场景了，某种程度上。

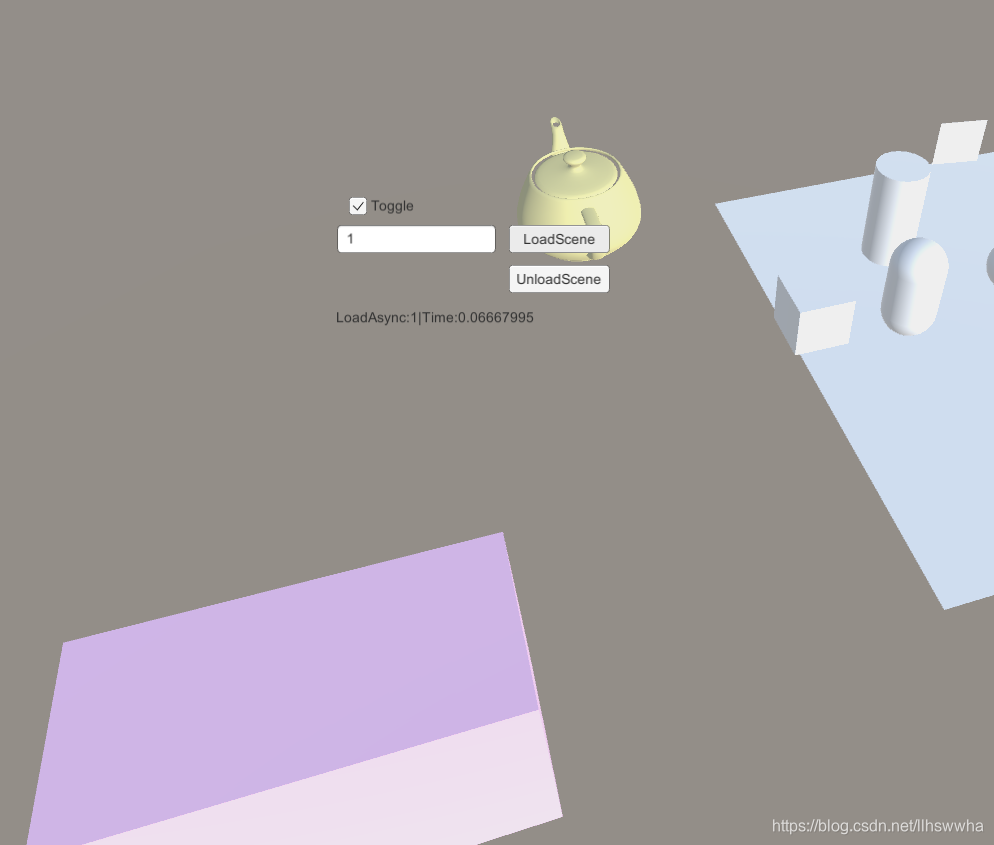

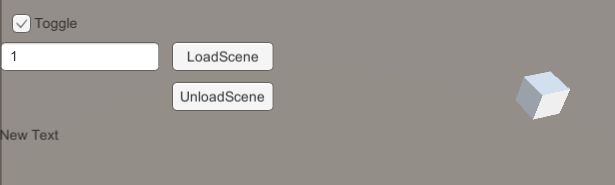

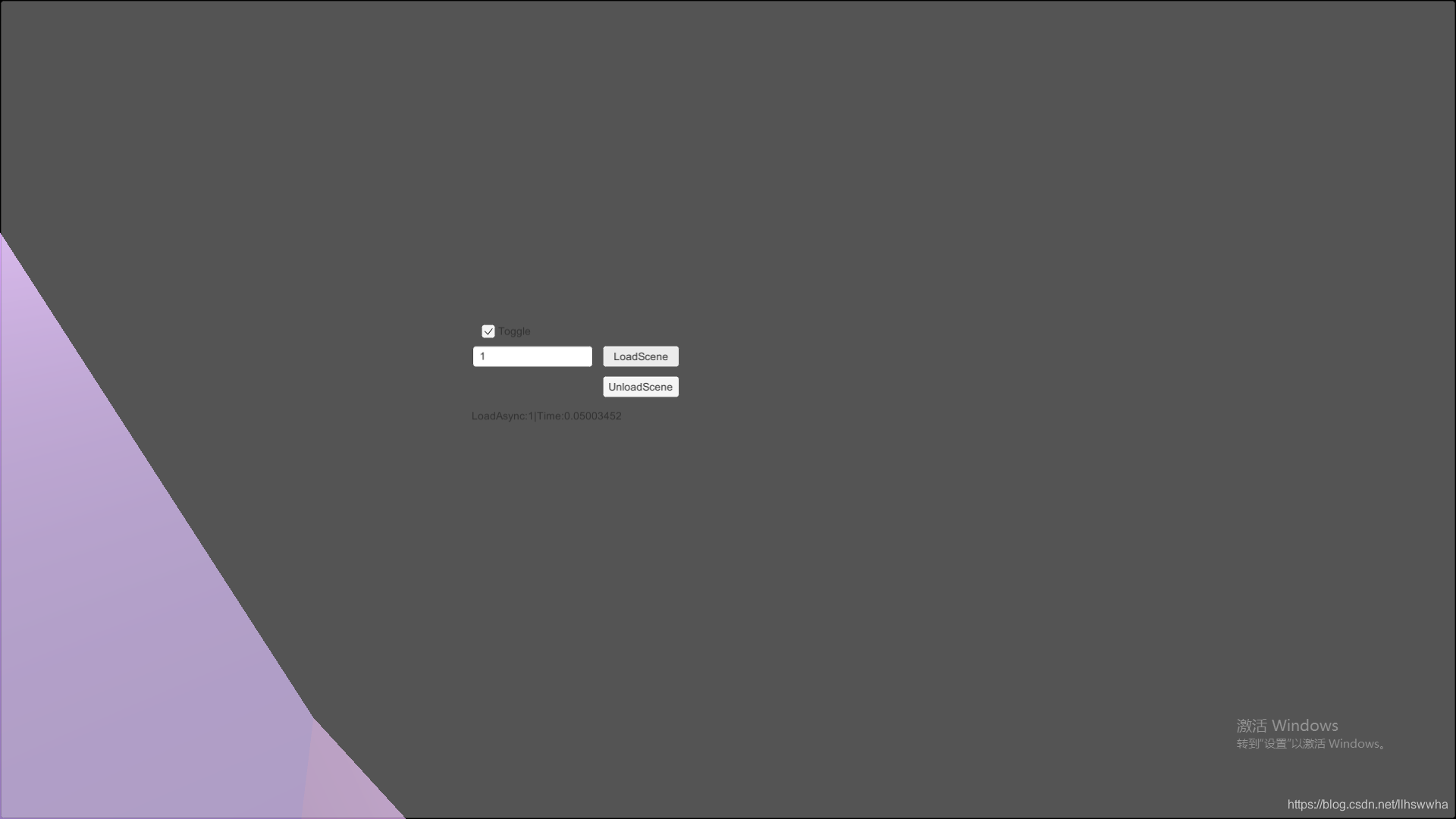

先做一个加载场景的代码和界面

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.SceneManagement;
using UnityEngine.UI;

public class LoadScene : MonoBehaviour
{
    public InputField sceneNameInput;

    public Toggle IsAsyncToggle;

    public Text ResultText;

    public string sceneName;

    Stack<Scene> scenes = new Stack<Scene>();

    public void LoadClick()
    {
        sceneName = sceneNameInput.text;
        if (IsAsyncToggle.isOn)
        {
            StartCoroutine(LoadAsync(sceneName));
        }
        else
        {
            Load(sceneName);
        }
    }


    public void UnloadClick()
    {
        StartCoroutine(UnloadAsync());
    }

    public void ShowLog(string txt)
    {
        ResultText.text = txt;
    }

    public void Load(string sname)
    {
        try
        {
            float start = Time.time;
            Debug.Log(sname);
            SceneManager.LoadScene(sname, LoadSceneMode.Additive);
            float usedTime = Time.time - start;
            ShowLog("Load:" + sname + "|Time:" + usedTime);
        }
        catch (System.Exception ex)
        {
            ShowLog(ex.ToString());
        }

    }

    public IEnumerator LoadAsync(string sname)
    {
        float start = Time.time;
        Debug.Log(sname);
        AsyncOperation op=SceneManager.LoadSceneAsync(sname, LoadSceneMode.Additive);
        while (op.isDone == false)
        {
            Debug.Log("progress:" + op.progress);
            yield return null;
        }
        float usedTime = Time.time - start;
        Scene scene = SceneManager.GetSceneByName(sname);
        scenes.Push(scene);
        ShowLog("LoadAsync:" + sname + "|Time:" + usedTime);
    }
    public IEnumerator UnloadAsync()
    {
        float start = Time.time;
        //Scene scene = SceneManager.GetSceneByName(sname);
        if (scenes.Count>0)
        {
            Scene scene = scenes.Pop();
            AsyncOperation op = SceneManager.UnloadSceneAsync(scene);
            while (op.isDone == false)
            {
                Debug.Log("progress:" + op.progress);
                yield return null;
            }
            float usedTime = Time.time - start;
            ShowLog("UnloadAsync:" + scene.name + "|Time:" + usedTime);
        }
        else
        {
            ShowLog("scenes.Count ==0");
        }
    }

}

0_2：基准打包程序、能够运行中加载其他场景

0_2_1：修改场景1，添加Cube

比较：

如果我把差异的两个文件都替换过来，老的打包也就变成了新的打包了。那应该是可以的。

但是如果只替换了level1会怎样？

测试结果是，也是可以的。可以再老的包里面加载新的模型了。

这个测试是用来确认，能够通过scene的方式存储，替换场景中的模型。假如通过Scene加载模型的方式是最快的话。

刚刚的是简单Cube，如果是fbx模型呢？老的项目中本来没有的fbx模型。

0_2_2：添加一个fbx的模型

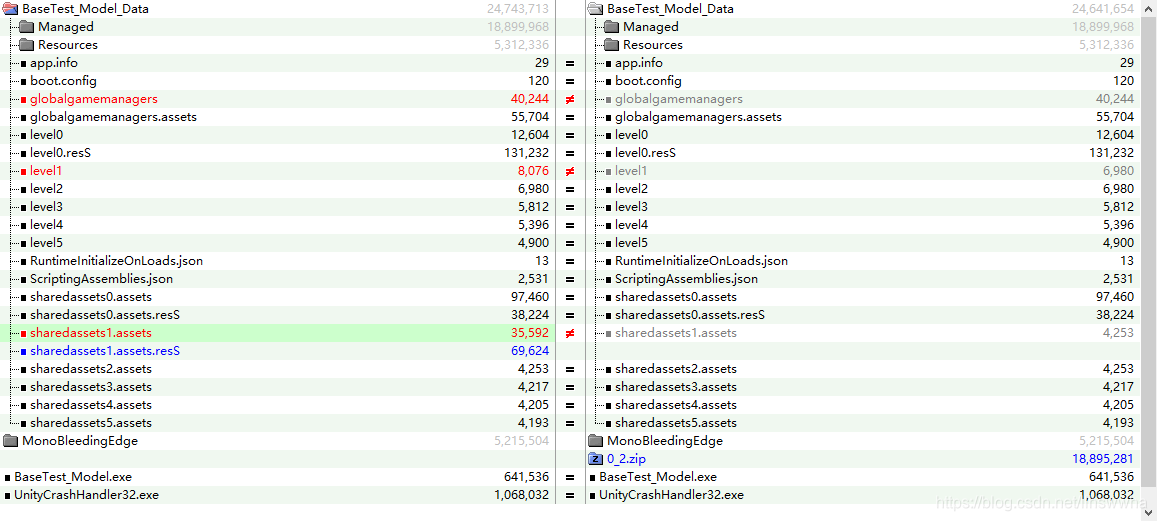

level1修改了，sharedassets1.asserts修改了，增加了一个sharedassets1.asserts.resS了。

把这三个替换过去，可以加载fbx模型。

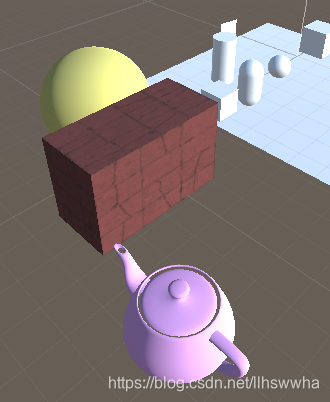

0_2_3：添加材质、设置材质、上颜色

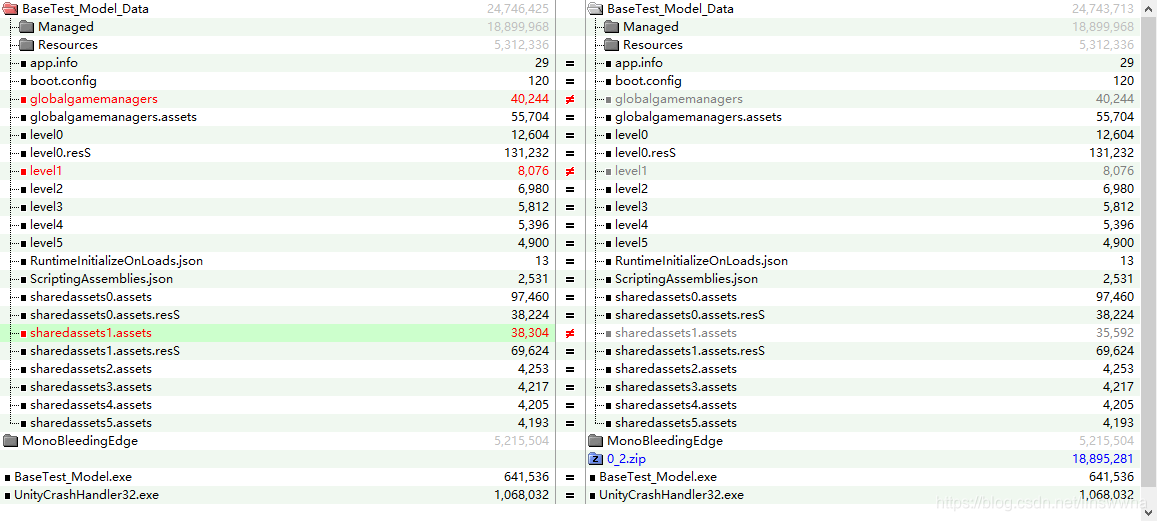

和0_2_2比较：

sharedassets1.asserts和level1都复制，可以。

只复制sharedassets1.asserts则会崩溃。

只复制level1，则fbx模型消失。

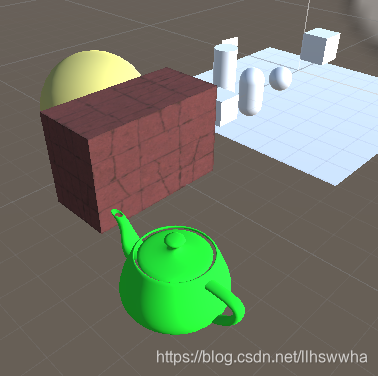

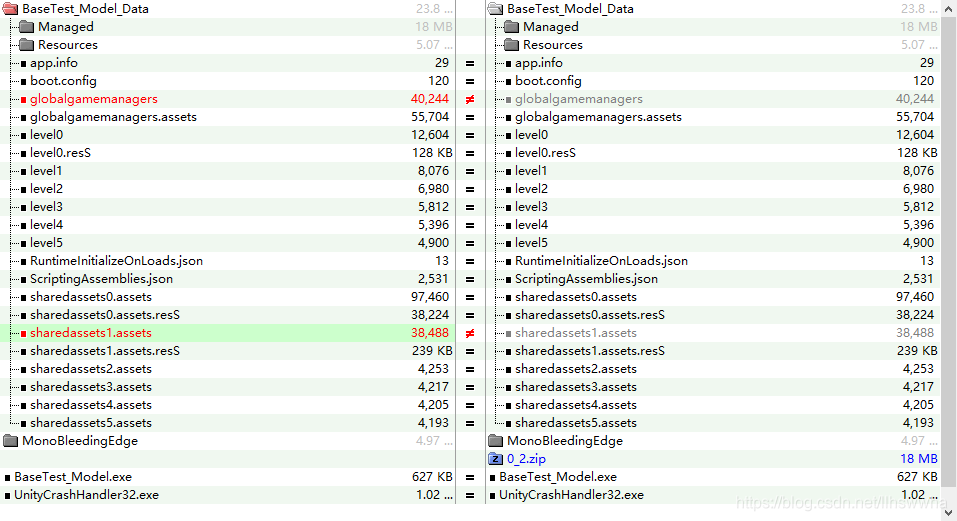

0_2_4：增加贴图

只复制sharedassets1.asserts.resS：不知道什么情况

再复制sharedassets1.asserts：崩溃

再复制level1：好了。

只复制level1：有贴图的模型没有显示

0_2_5：材质参数（颜色等）修改

Material是存在sharedassets1.asserts里面？

Texture是存在.resS里面？

0_2_6：项目添加脚本

添加一个模型旋转的脚本

public class RotateSelf : MonoBehaviour
{
    public Vector3 Speed = new Vector3(0, 0, 0);

    public Transform t;
    void Start()
    {
        t = this.transform;
    }

    // Update is called once per frame
    void Update()
    {
        t.Rotate(Speed, Space.Self);
    }
}

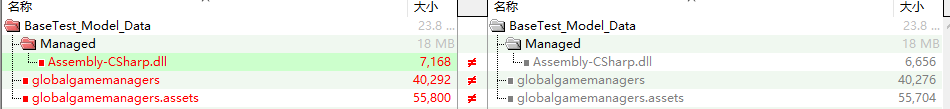

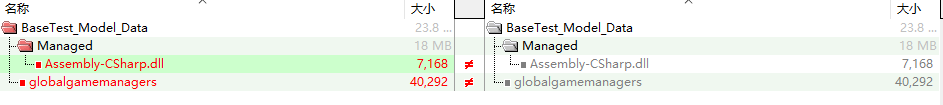

和0_2_5比较：

C#代码编译为dll

globalgamemanagers.asserts保存类列表吗？

0_2_7：脚本代码修改

0_2_8：场景添加脚本

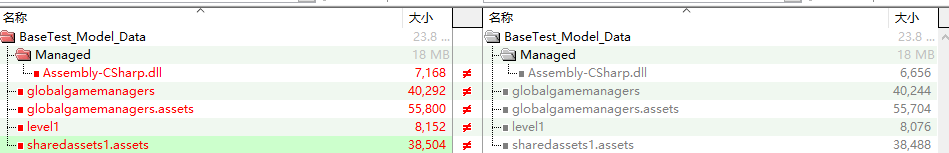

和0_2_7比较

只复制sharedassets1.asserts：没有效果

只复制level1：可以

2个都复制：可以

和0_2比较

需要复制globalgamemanagers外的所有文件

0_2_9：场景中脚本参数修改

level1修改了，

替换level1后，可以了。

0_2_10：场景中脚本参数修改

和0_2_9比较

0_2_11：Shader添加项目中

应该和前面的0_2_3之前测试的，那时有点急了，一次多步。

0_2_12：Shader的Material添加项目中

0_2_13：Material添加到场景中

复制sharedassets1.asserts就行

0_2_14：Shader代码修改

复制sharedassets1.asserts就行

0_2_15：场景2中也加上fbx1模型

这个应该接在0_2_2后面的

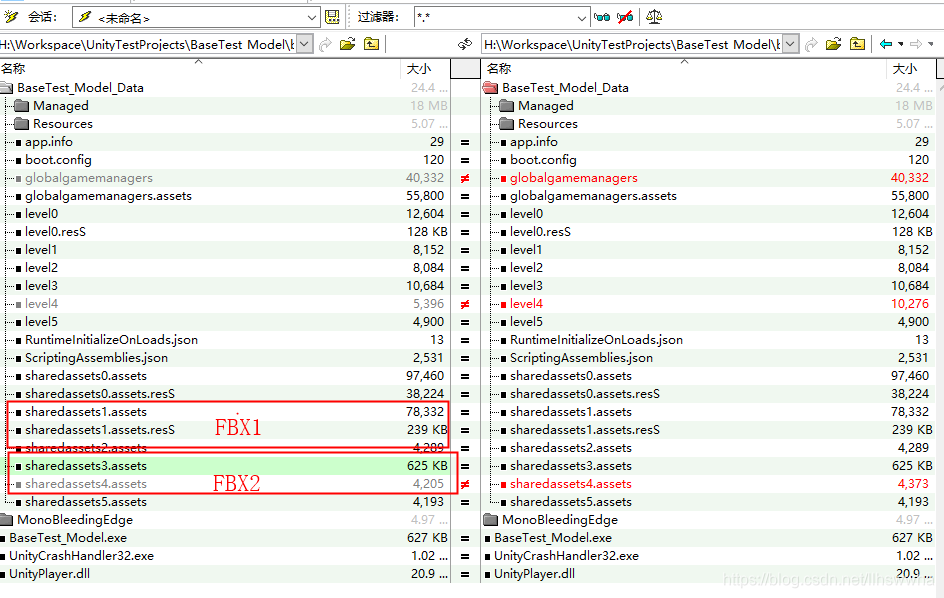

0_2_16：场景3中加上fbx2模型

0_2_17：场景4中加上fbx2模型

感觉像是fbx模型第一次放到哪个场景中，则存储在哪个场景的shadredasserts.asserts里面

0_2_18：修改模型预设的内容，场景不变

预设的内容是保存在level中吗？

总结：预设、材质参数、脚本参数保存在level中，材质、模型保存在shadredasserts.asserts中，贴图保存在shadredasserts.asserts.resS中

大概这样。

九、模型加载打包测试：

测试内容：内存占用、加载速度、加载流畅度

测试项：

1:基准打包，项目组有模型，场景中没有模型

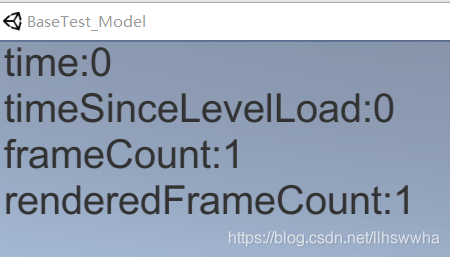

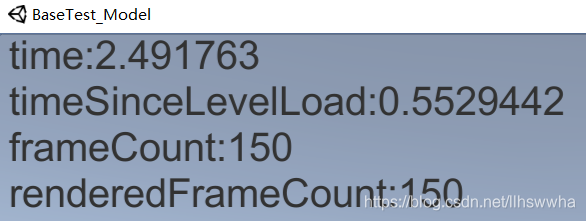

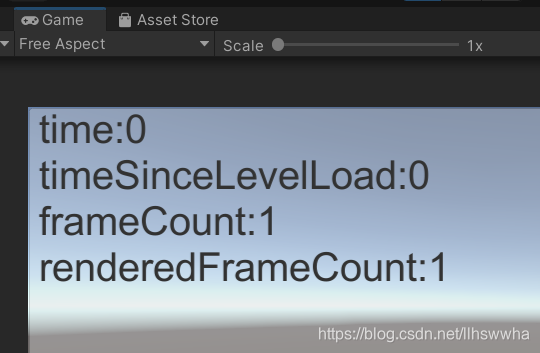

添加脚本，程序运行过程中，应该是先加载场景，再运行脚本的吧，脚本Start运行的时间是多少

打包前Editor：

打包后

1_0:去掉启动页面后：

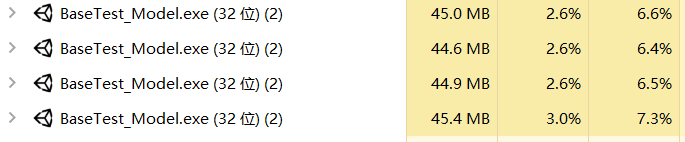

内存情况：刚启动38.5MB，慢慢增加，大概30s后稳定在45MB左右

第2列是CPU,第3列是GPU，这台电脑是家里的小米笔记本（GeForceMX150）。

后来测试过程中，发现有时候GPU100%了，原本最初这个测试7%左右的，现在大部分25%了。另外现在电池快没电了。

本来从7%变成25%以为是Update中更新时间信息代码导致的，结果去掉后发现不是。

多次打开相同的程序，GPU使用率会被分散，如4个时是25%左右，6个时是15%左右了。

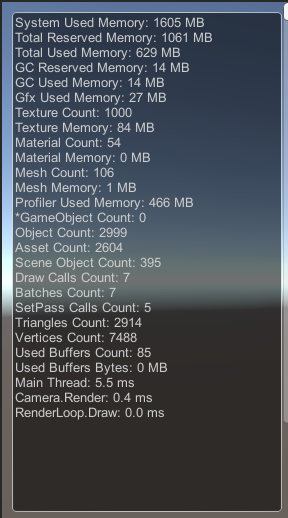

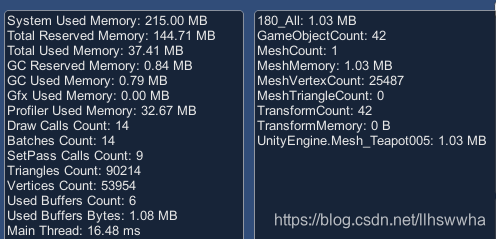

1_0_1：添加RuntimeProfiler功能，显示运行时的状态信息

参考：https://resources.unity.com/unitenow/onlinesessions/capturing-profiler-stats-at-runtime

Editor和Builded后的参数，*是不支持的参数。

1_0_2：去掉天空盒子

1_1:场景中添加模型fbx1.fbx

1_1_0:场景中添加模型fbx1.prefab的一部分(Cube)

虽然内存还是增加到36MB了，但是从打包信息来看，虽然和上面的打包fbx1.FBX都有，但是这个fbx1.FBX应该只有Cube打包进来了。

------------

本来想用Profiler.GetRuntimeMemorySizeLong获取一个模型的内存占用情况，结果发现无论多大的模型(GameObject占用都是28KB)

然后用3dmax把1000个茶壶塌陷为一个，导入模型，结果导入了25分钟都没结束。之前没有塌陷的模型导入很快的。干嘛了？

100个茶壶塌陷的导入挺快的。

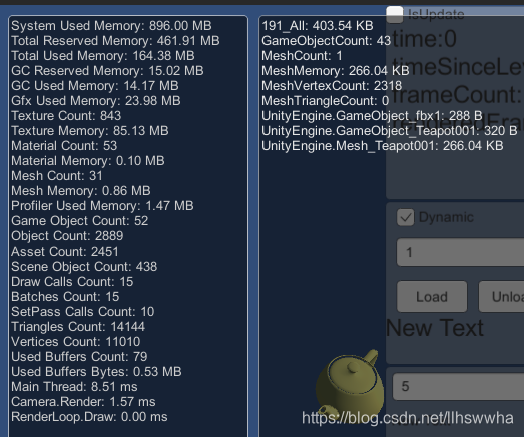

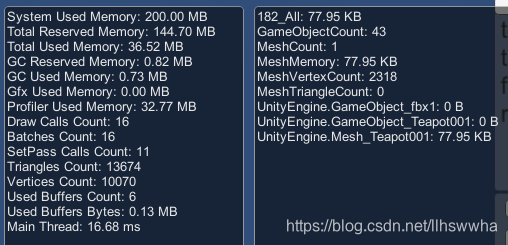

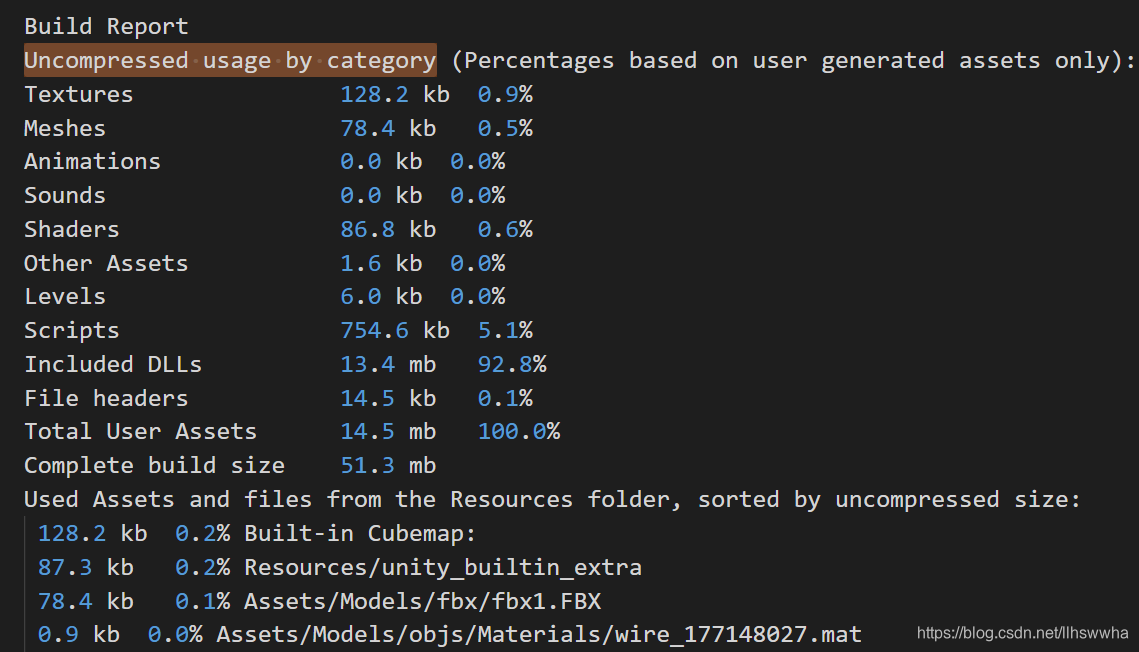

1_1_1:场景中只留下fbx1.fbx中的teapot，加上性能参数界面

Editor

打包后

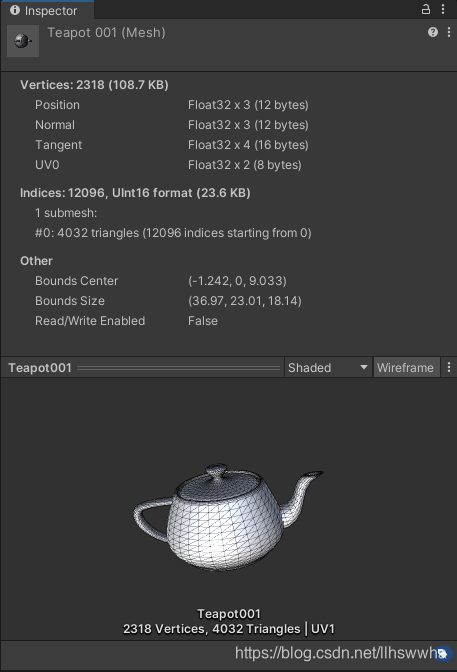

Editor中，teapot的内存是266kb，打包后运行是78kb，打包中的fbx1.fbx是78.4kb，也就是打包是是多少，运行后内存大概也是多少。

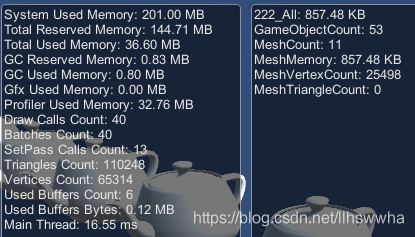

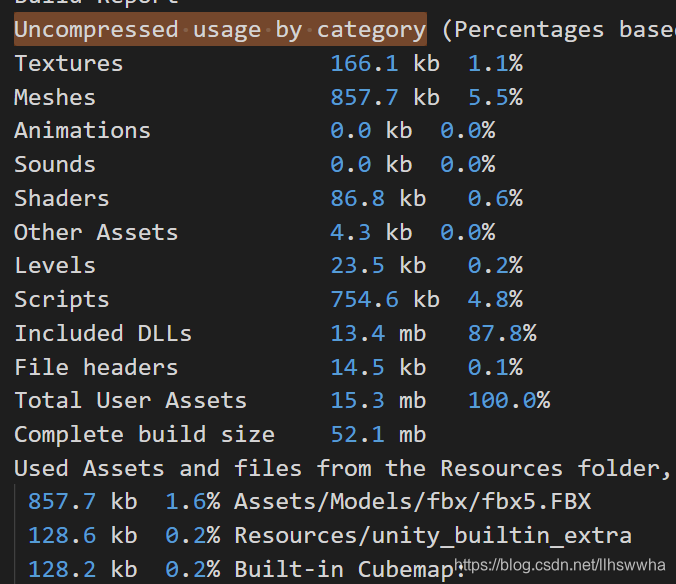

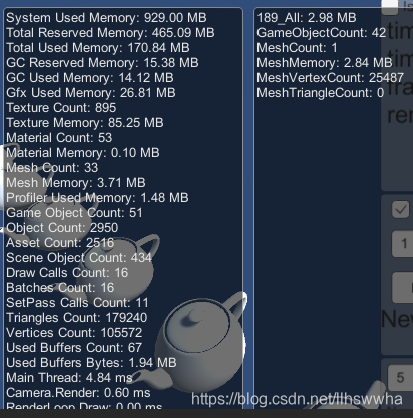

1_1_2:场景中保留fbx5.fbx，一个有11个茶壶的模型塌陷成的比较大的模型。

Editor

Runtime

2.84MB->857.23KB，打包中是857.7KB

266*11/1024=2.857MB，78*11=858，78.4*11=862.4

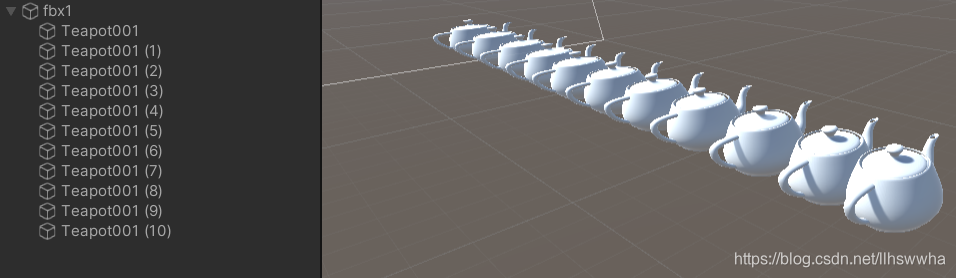

1_1_3:用fbx1中的茶壶，复制10份，留11个茶壶在场景中

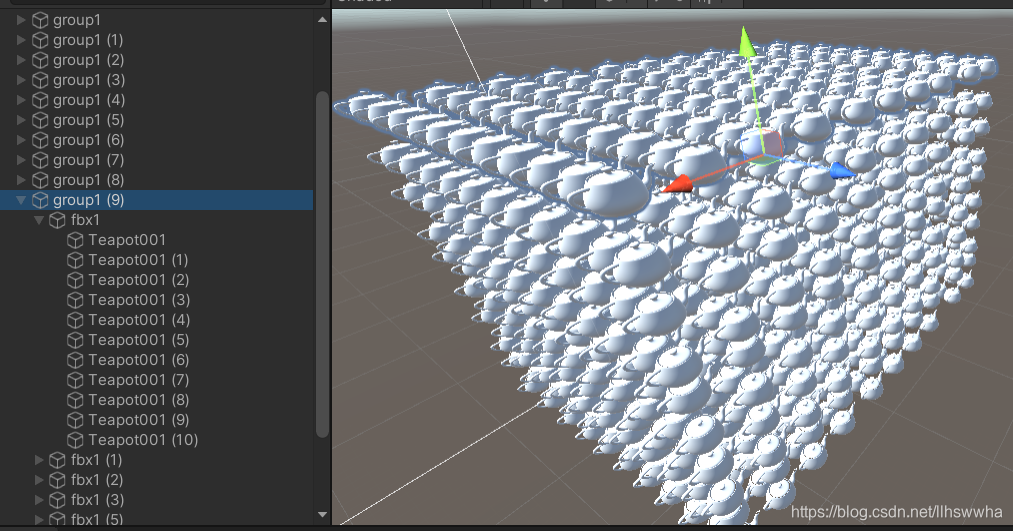

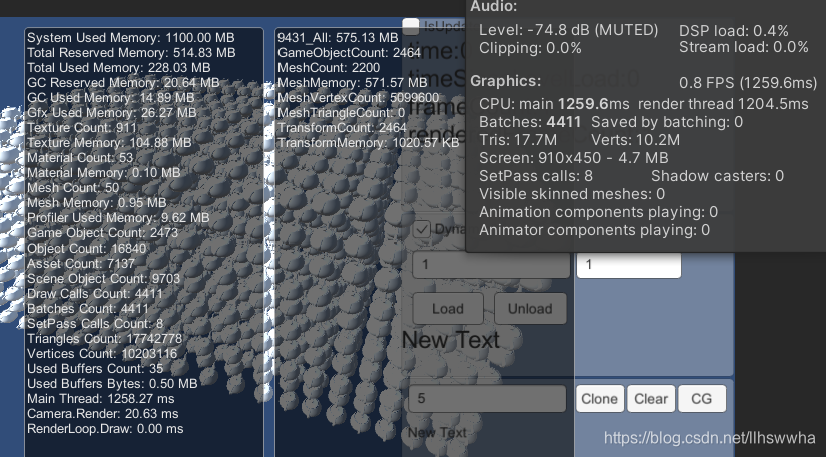

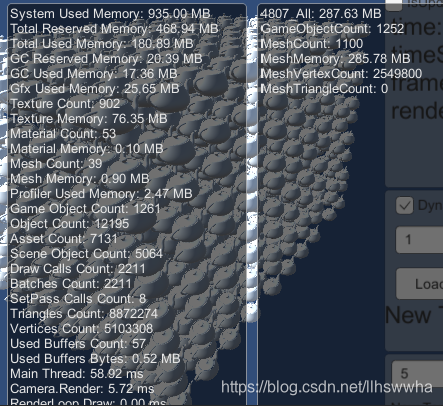

1_1_4:用fbx1中的茶壶，复制1000个茶壶在场景中

这是的MainThread已经是60ms左右了，那fps=1000/60=20了。

从资源管理器来看，占有内存是有所提高，不明显，56.3MB->58.8MB。

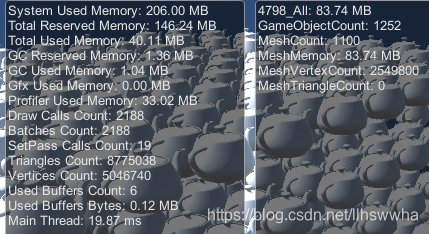

性能参数里面的Total Memory从144.71MB/36.6MB->146.24MB/40.11MB，提升不明显。

总之结论是，相同模型无论拷贝多少份，实际上在打包和内存中都只是占有了一份的空间，大体上。

DrawCall会增加，但是内存不会增加，这个和《Unity游戏优化中的》3.5.2里面写的一致。

3.5.2：通常，渲染一个、十个或一百万个相同对象，消耗的内存是相同的，因为它们都引用相同的网格数据。在这种情况下，对象之间的唯一区别是每个对象的变换。

Transform是不同的，Transform、MeshRender、MeshFilter还是会占用一些空间的。

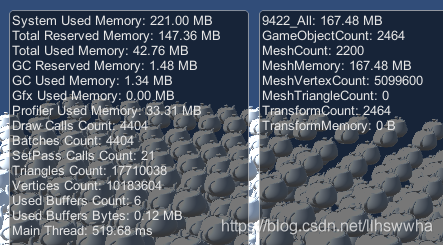

1_1_5:2K个茶壶

这里的MainThread有500ms了，那帧率就只有2了。

1k是20,2k是2。这个有意思

1_1_6:fbx1作成预设，并留在场景中

和不是预设的情况一样，1_1_0

1_1_7:fbx1里面的teapot做出预设，并留在场景中。

和不是预设的情况一样，1_1_1,

1_1_8:代码引用了模型预设fbx1。

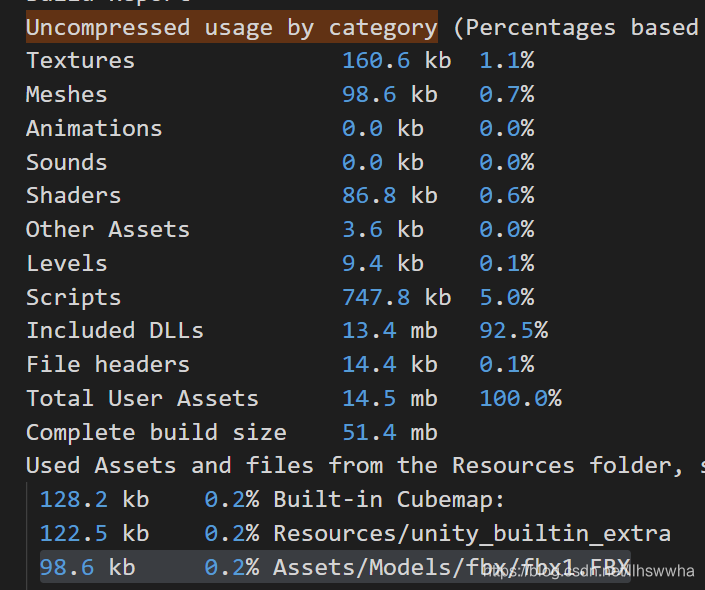

和1_1_0的情况一样，

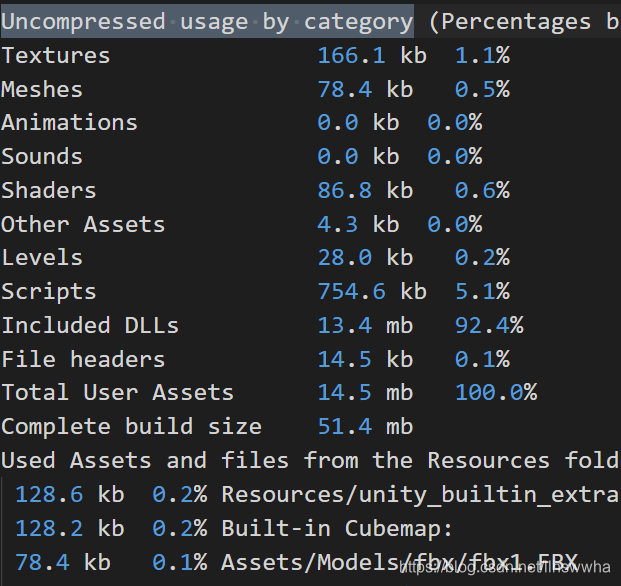

99.6 kb 0.2% Assets/Models/fbx/fbx1.FBX

1_1_9:代码引用了模型预设teapot。

和1_1_1的情况一样，

78.4 kb 0.1% Assets/Models/fbx/fbx1.FBX

0.3 kb 0.0% Assets/Models/Prefabs/Teapot001.prefab

1_1_10:fbx1.fbx放到Resources里面

和1_1_0的情况一样

99.6 kb 0.2% Assets/Resources/Models/fbx1.FBX

1_1_11:fbx1.prefab放到Resources里面

和1_1_0的情况一样

98.6 kb 0.2% Assets/Models/fbx/fbx1.FBX

1.0 kb 0.0% Assets/Resources/Models/Prefabs/fbx1.prefab

1_1_12:teaport.prefab放到Resources里面

和1_1_1的情况一样，

78.4 kb 0.1% Assets/Models/fbx/fbx1.FBX

0.3 kb 0.0% Assets/Resources/Models/Prefabs/Teapot001.prefab

1_1_13:fbx1.fbx放到Scene2里面，没有在Resources里面

和1_1_0的情况一样

98.6 kb 0.2% Assets/Models/fbx/fbx1.FBX

0.3 kb 0.0% Assets/Models/Prefabs/Teapot001.prefab

1_1_14：read/write=true

在1_1_2的基础上，设置fbx5的read/write=true。

1.0 mb 2.0% Assets/Models/fbx/fbx5.FBX

857.7Kb->1MB

运行后的模型也是增加了，1.03MB，差别不大嘛？

1_1_15：模型压缩 High

1MB->433.8 kb 0.8% Assets/Models/fbx/fbx5.FBX

44%的压缩率？

运行后占用内存不变。

1_1_16：模型压缩 Medium

514.7 kb 1.0% Assets/Models/fbx/fbx5.FBX

1_1_17：模型压缩Low

857.7 kb 1.6% Assets/Models/fbx/fbx5.FBX

哦，这么看来前面的其实就是Low了。

Off：1.03MB

Low:857.7Kb

Medium：514.7Kb

High:433.8KB

合并模型

十、模型加载速度测试

1.在Scene中

2.从项目文件中实例化

3.从预设中实例化

4.从Resource中实例化

5.从其他Scene中加载

6.从AssetBundle实例化

7.从网络实(本地)例化

8.从网络实(远程)例化

十一、物理测试
