一、TC3xx看门狗

1个安全看门狗定时器(Safety Watchdog Timer), 防止意外写入关键系统寄存器和存储器, 一定时间内未响应其计时器, 将引发SMU警报请求.
每个CPU一个看门狗定时器(CPU Watchdogs Timer ), 为CPU寄存器以及特定的系统寄存器提供保护, 监视单独的CPU, 一定时间内未刷新, 将触发设备复位.


用户手册章节9.4.1

The TC3xx contains the following Watchdog Timers:
One Safety Watchdog Timer
One Watchdog Timer per CPU

Each Watchdog Timer can operate in one of three different operating modes:
Time-Out Mode
Normal Mode
Disable Mode

16-bit Watchdog Timer

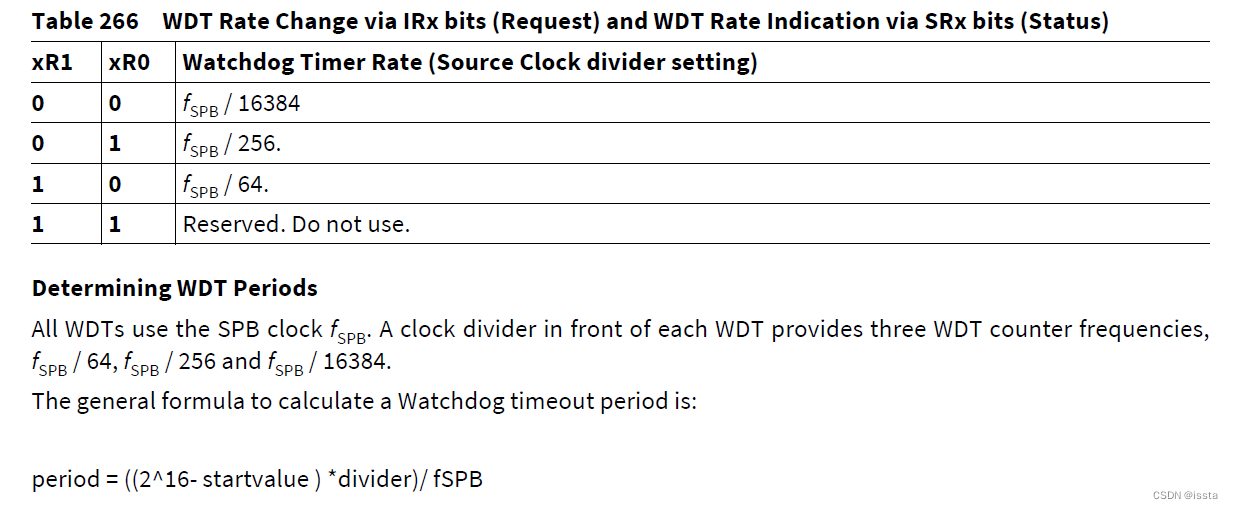

Selectable input frequency: fSPB/64, fSPB/256 or fSPB/16384

Determining WDT Periods
All WDTs use the SPB clock fSPB. A
