参考《基于FPGA的数字信号处理(第二版)》,对其中的除法器算法进行仿真。
1 基于恢复余数(Restoring)算法的除法器
Restoring 算法无法直接用于与有符号数,对于有符号数需要先转换为无符号数。然后根据除数与被除数的符号判断商与余数的符号。
1.1 原理
被除数(Dividend)5621 / 除数(Divisor)3 = 商(Quotient)1873 … 余数(Remainder)2
1873
_______
3 | 5621
/ 3000
____
2621
2400
____
221
210
___
11
9
_
2
r i = r i + 1 − q i ⋅ D ⋅ 1 0 i r_i = r_{i+1}-q_i·D·10^i ri=ri+1−qi⋅D⋅10i
q i q_i qi通过部分余数的正负确定,如果余数为负表示 q i q_i qi较大,需要将其恢复到部分余数为正以获取正确的 q i q_i qi,这便是“恢复”的含义。
用恢复余数算法表示上式计算过程:
q i q_i qi | 余数 | 是否恢复 |
---|---|---|
q 3 = 1 q_3=1 q3=1 | 5621-3×10^3×1=2621 | |
q 3 = 2 q_3=2 q3=2 | 5621-3×10^3×2=-379 | q 3 q_3 q3恢复为1,余2621 |
q 2 = 1 q_2=1 q2=1 | 2621-3×10^2×1=2321 | |
q 2 = 2 q_2=2 q2=2 | 2621-3×10^2×2=2021 | |
…… | …… | |
q 2 = 8 q_2=8 q2=8 | 2621-3×10^2×8=221 | |
q 2 = 9 q_2=9 q2=9 | 2621-3×10^2×9=-79 | q 2 q_2 q2恢复为8,余221 |
…… | …… | |
q 1 = 7 q_1=7 q1=7 | 221-3×10^1×7=11 | |
q 1 = 8 q_1=8 q1=8 | 221-3×10^1×8=-19 | q 1 q_1 q1恢复为7,余11 |
…… | …… | |
q 0 = 3 q_0=3 q0=3 | 11-3×10^0×3=2 | |
q 0 = 4 q_0=4 q0=4 | 11-3×10^0×4=-1 | q 0 q_0 q0恢复为3,余2 |
得 q 3 q 2 q 1 q 0 {q_3q_2q_1q_0} q3q2q1q0 = 1873,R=2。
以上是十进制算法,对于二进制:
r i = r i + 1 − q i ⋅ D ⋅ 2 i r_i = r_{i+1}-q_i·D·2^i ri=ri+1−qi⋅D⋅2i
q i q_i qi只能取0或1,所以每位只需一次运算即可判断是否恢复。
此外还需确定各参数的字长:假定除数D为 nbit,商Q为 nbit,则
Q
≤
2
n
−
1
Q\le2^n-1
Q≤2n−1。由于R<D,所以R的位宽可以设置为 nbit。则被除数Y:
Y
=
D
⋅
Q
+
R
<
(
2
n
−
1
)
D
+
D
=
2
n
D
Y=D·Q+R < (2^n-1)D+D=2^nD
Y=D⋅Q+R<(2n−1)D+D=2nD
意味着Y的高 nbit 小于D。
基于 restoring 算法的无符号数除法运算具有如下特征:
- 各参数字长:被除数为 2nbit,除数、商和余数为 nbit。
- 被除数的高 nbit 需小于 除数。
- 算法需迭代 n次。

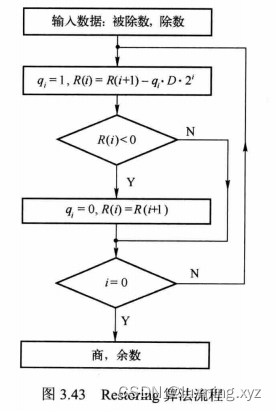

算法流程:

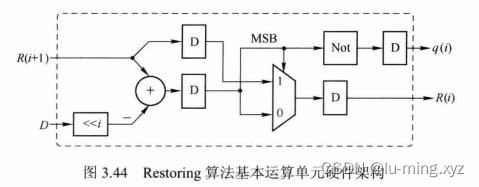

基本运算单元(移位和减法)硬件架构:
延时分析:
上述硬件架构运算 latency 为2,对于 nbit 商,需要 2n latency。去掉寄存输出可降低延迟。
1.1 Verilog 实现
流水线实现方式比较简单,这里实现运算单元分时复用。
`timescale 1ns/1ps
module div_restoring_pip (
input I_sys_clk ,
input I_reset_n ,
input I_valid ,
input [15:0] I_dividend ,
input [7:0] I_divisor ,
output reg O_valid ,
output reg [7:0] O_quotient ,
output reg [7:0] O_remainder
);
//--- internal signal definitions ---
//=== parameter definitions ===
//=== reg definitions ===
reg R_valid ;
reg [7:0] R_divisor ;
reg [3:0] R_index_cnt ;
reg [15:0] R_remainder_t ;
reg [15:0] R_di ;
reg [7:0] R_quotient ;
reg R_restoring_valid ;
//=== wire definitions ===
wire W_restoring_valid;
wire W_quotient ;
wire [15:0] W_remainder ;
//--- Main body of code ---
// 非流水线处理,需要 blocking
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_valid <= 1'b0;
R_divisor <= 1'b0;
end
else
begin
R_valid <= I_valid;
if (I_valid)
begin
R_divisor <= I_divisor ;
end
end
end
// 共计算8位的商
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_index_cnt <= 4'd0;
end
else
begin
if (I_valid)
begin
R_index_cnt <= 4'd8;
end
else if (W_restoring_valid)
begin
R_index_cnt <= R_index_cnt - 4'd1;
end
end
end
// 得到下一次计算的输入
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_remainder_t <= 16'd0;
R_di <= 16'd0;
end
else
begin
if (I_valid)
begin
R_remainder_t <= I_dividend ;
R_di <= I_divisor << 3'd7;
end
else if (W_restoring_valid)
begin
R_remainder_t <= W_remainder ;
R_di <= R_divisor << (R_index_cnt-2);
end
end
end
// 保存每位的商
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_quotient <= 8'd0;
end
else
begin
if (I_valid)
begin
R_quotient <= 8'd0;
end
else if (W_restoring_valid)
begin
R_quotient <= {R_quotient[6:0], W_quotient};
end
end
end
// 输出
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
O_valid <= 1'd0;
O_quotient <= 8'd0;
O_remainder <= 8'd0;
end
else
begin
if (W_restoring_valid && (R_index_cnt == 4'd1))
begin
O_valid <= 1'd1;
O_quotient <= {R_quotient[6:0], W_quotient};
O_remainder <= W_remainder;
end
else
begin
O_valid <= 1'd0;
O_quotient <= 8'd0;
O_remainder <= 8'd0;
end
end
end
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_restoring_valid <= 1'b0;
end
else
begin
R_restoring_valid <= W_restoring_valid;
end
end
restoring restoring_u (
.I_sys_clk(I_sys_clk),
.I_reset_n(I_reset_n),
.I_valid (R_valid | (R_restoring_valid && (R_index_cnt != 4'd0))),
.I_R (R_remainder_t),
.I_Di (R_di),
.O_valid (W_restoring_valid),
.O_Q (W_quotient),
.O_R (W_remainder)
);
endmodule
module restoring (
input I_sys_clk,
input I_reset_n,
input I_valid,
input [15:0] I_R,
input [15:0] I_Di,
output reg O_valid,
output reg O_Q,
output reg [15:0] O_R
);
//--- internal signal definitions ---
//=== parameter definitions ===
//=== reg definitions ===
reg R_valid;
reg [15:0] R_d1;
reg [15:0] R_d2;
//=== wire definitions ===
//--- Main body of code ---
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_valid <= 1'b0;
R_d1 <= 16'd0;
R_d2 <= 16'd0;
end
else
begin
R_valid <= I_valid;
R_d1 <= I_R;
R_d2 <= I_R - I_Di;
end
end
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
O_valid <= 1'b0;
O_Q <= 16'd0;
O_R <= 16'd0;
end
else
begin
O_valid <= R_valid;
if (R_valid)
begin
O_Q <= ~R_d2[15];
O_R <= R_d2[15] ? R_d1 : R_d2;
end
else
begin
O_Q <= 16'd0;
O_R <= 16'd0;
end
end
end
endmodule

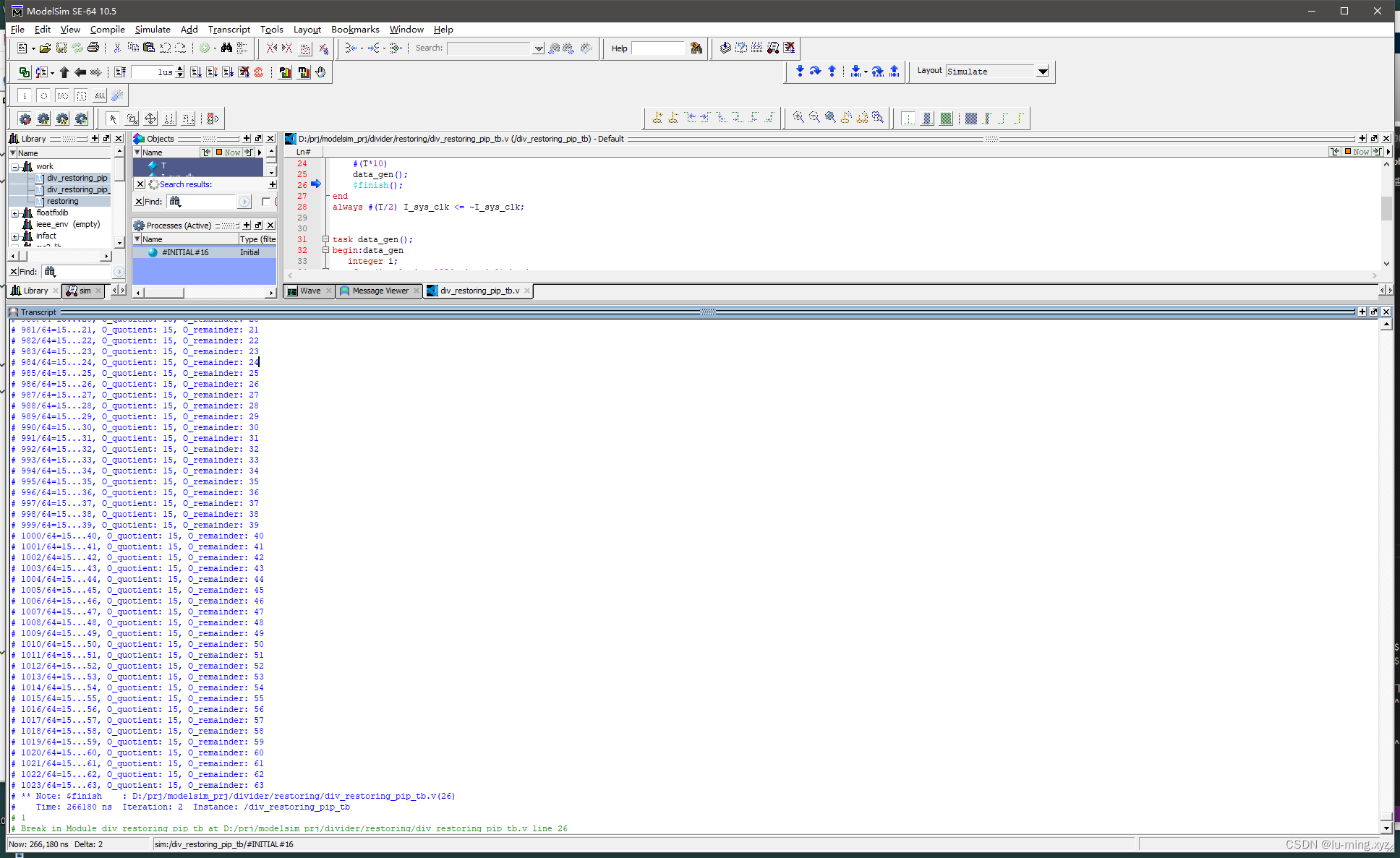

仿真结果:
2 基于不恢复余数(Non-Restoring)算法的除法器
2.1 原理
恢复余数第k位迭代:
r
k
=
r
k
+
1
−
q
k
⋅
D
⋅
2
k
r_k = r_{k+1}-q_k·D·2^k
rk=rk+1−qk⋅D⋅2k
若
r
k
<
0
r_k<0
rk<0 表明
q
k
=
0
q_k=0
qk=0,使得 $ r_k = r_{k+1} > 0 $ ,下一位(k-1位)迭代变为:
r
k
−
1
=
r
k
−
D
⋅
2
k
−
1
=
r
K
+
1
−
D
⋅
2
k
−
1
r_{k-1} = r_{k}-D·2^{k-1} = r_{K+1}-D·2^{k-1}
rk−1=rk−D⋅2k−1=rK+1−D⋅2k−1
如果不恢复余数,
r
k
r_k
rk 保留为负值$r_{k+1}-D·2^k $,下一位(k-1位)迭代为:
r
k
−
1
=
r
k
−
D
⋅
2
k
−
1
=
r
K
+
1
−
D
⋅
2
k
−
D
⋅
2
k
−
1
=
r
K
+
1
−
3
⋅
D
⋅
2
k
−
1
r_{k-1} = r_{k}-D·2^{k-1} = r_{K+1}-D·2^{k}-D·2^{k-1}= r_{K+1}-3·D·2^{k-1}
rk−1=rk−D⋅2k−1=rK+1−D⋅2k−D⋅2k−1=rK+1−3⋅D⋅2k−1
上式的结果是错的,如果将k-1位迭代改为:
r
k
−
1
=
r
k
+
D
⋅
2
k
−
1
=
r
K
+
1
−
D
⋅
2
k
+
D
⋅
2
k
−
1
=
r
K
+
1
−
D
⋅
2
k
−
1
r_{k-1} = r_{k}+D·2^{k-1} = r_{K+1}-D·2^{k}+D·2^{k-1}= r_{K+1}-D·2^{k-1}
rk−1=rk+D⋅2k−1=rK+1−D⋅2k+D⋅2k−1=rK+1−D⋅2k−1

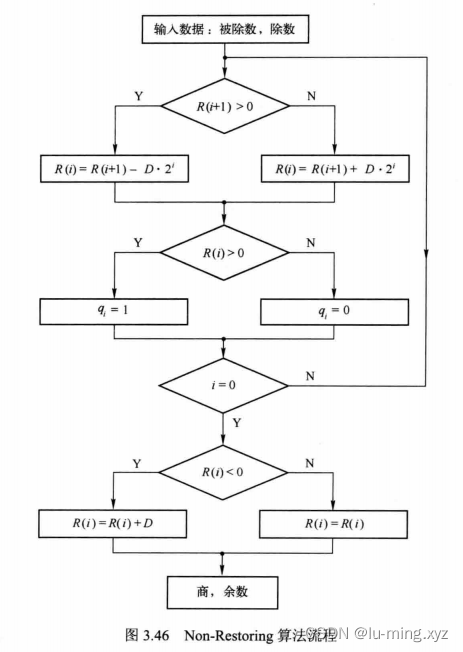

这个结果是对的了。所以 Non-Restoring 算法流程为:
Non-Restoring 算法的相比 Restoring 算法的特征:
- q i q_i qi 取决于 r i r_i ri 的正负。而不是预先假定为1,再根据 r i r_i ri 的正负修正。
- r i r_i ri 的正负同时决定了下次迭代执行加法还是减法。
- r 0 r_0 r0 的正负决定是否需要余数校正。若为负,最终余数为 r 0 + D r_0+D r0+D。

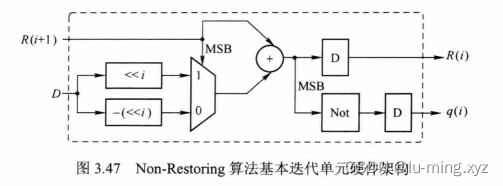

基本迭代单元硬件架构:
以 33/7 为例,Non-Restoring 算法迭代过程:
k | 余数 r k r_k rk | q i q_i qi |
---|---|---|
3 | 33 | |
2 | 33-1×7×2^2=5 | q 2 = 1 q_2=1 q2=1 |
1 | 5-1×7×2^1=-9 | q 1 = 0 q_1=0 q1=0 |
0 | -9+1×7×2^1=-2 | q 1 = 0 q_1=0 q1=0 |
最终计算结果为 Q=3’b100=4,余数为-2。需要对余数进行校正,最终余数为 r 0 + D = − 2 + 7 = 5 r_0+D=-2+7=5 r0+D=−2+7=5。 |
2.1 Verilog 实现
注意:实现有待优化,复杂的组合逻辑需要插入pipeline才能用于高速处理。
`timescale 1ns/1ps
module divider (
input I_sys_clk ,
input I_reset_n ,
input I_valid ,
input [15:0] I_dividend ,
input [7:0] I_divisor ,
output reg O_valid ,
output reg [7:0] O_quotient ,
output reg [7:0] O_remainder
);
//--- internal signal definitions ---
//=== parameter definitions ===
//=== reg definitions ===
reg [3:0] R_index_cnt;
reg R_valid ;
reg [15:0] R_remainder;
reg [7:0] R_divisor ;
reg [15:0] R_remainder_t;
reg [7:0] R_quotient_t;
//=== wire definitions ===
//--- Main body of code ---
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_valid <= 1'b0;
R_remainder <= 16'd0;
R_divisor <= 8'd0;
end
else
begin
R_valid <= I_valid;
if (I_valid)
begin
R_remainder <= I_dividend;
R_divisor <= I_divisor ;
end
end
end
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_index_cnt <= 4'd0;
end
else
begin
if (R_valid)
begin
R_index_cnt <= 4'd8;
end
else if (|R_index_cnt)
begin
R_index_cnt <= R_index_cnt - 4'd1;
end
end
end
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_remainder_t <= 16'd0;
end
else
begin
if (I_valid)
begin
R_remainder_t <= I_dividend;
end
else if (|R_index_cnt)
begin
R_remainder_t <= R_remainder_t[15] ? (R_remainder_t + (R_divisor << (R_index_cnt-2))) : (R_remainder_t - (R_divisor << (R_index_cnt-2))) ;
end
end
end
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
R_quotient_t <= 8'd0;
end
else
begin
if (I_valid)
begin
R_quotient_t <= 8'd0;
end
else if (|R_index_cnt && (R_index_cnt <= 4'd7))
begin
R_quotient_t <= {R_quotient_t[6:0], ~R_remainder_t[15]};
end
end
end
always @(posedge I_sys_clk or negedge I_reset_n)
begin
if(~I_reset_n)
begin
O_valid <= 1'd0;
O_quotient <= 8'd0;
O_remainder <= 16'd0;
end
else
begin
if (R_index_cnt == 4'd1)
begin
O_valid <= 1'd1;
O_quotient <= {R_quotient_t[6:0], ~R_remainder_t[15]};
O_remainder <= R_remainder_t[15] ? (R_remainder_t + R_divisor) : R_remainder_t;
end
else
begin
O_valid <= 1'd0;
O_quotient <= 8'd0;
O_remainder <= 16'd0;
end
end
end
endmodule

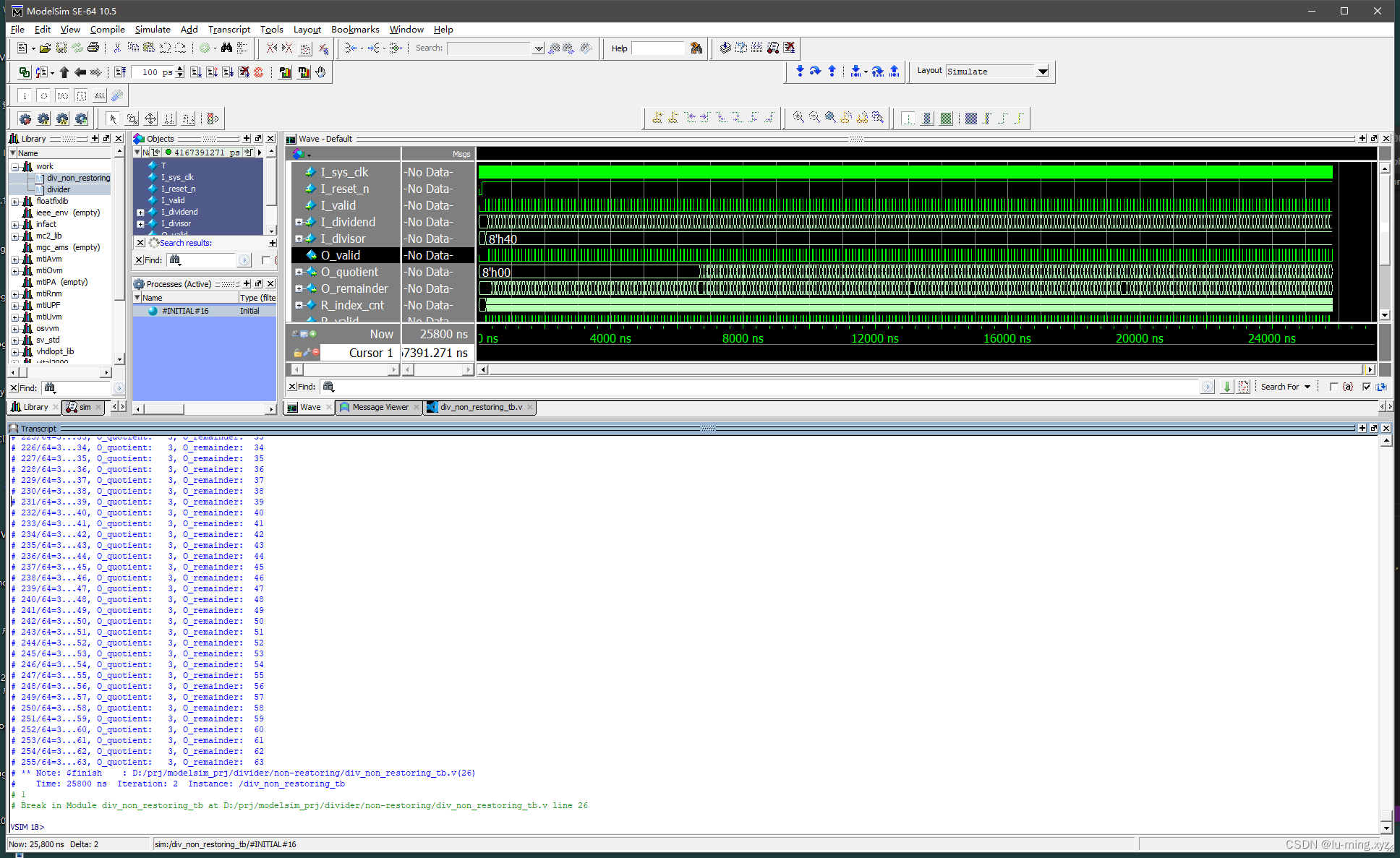

仿真结果:

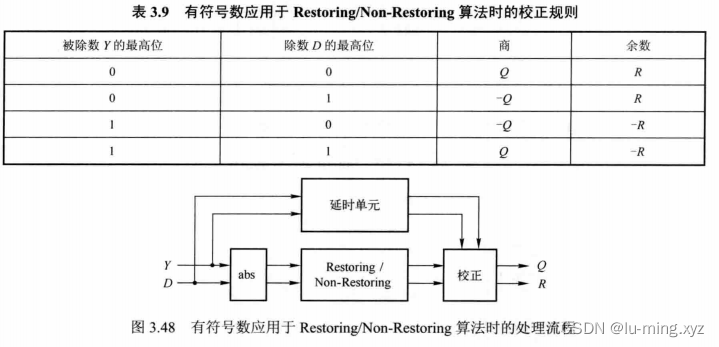

2.2 用于有符号数的改进
3 基于级数展开算法的除法器
将D归一化为[0.5,1),定义:
f
(
x
)
=
1
D
=
1
1
+
x
f(x)=\frac{1}{D}=\frac{1}{1+x}
f(x)=D1=1+x1
根据Taylor级数展开:
f
(
x
)
=
1
1
+
x
=
1
−
x
+
x
2
−
x
3
+
x
4
−
.
.
.
f(x)=\frac{1}{1+x}=1-x+x^2-x^3+x^4-...
f(x)=1+x1=1−x+x2−x3+x4−...
进一步改写为:
1
D
=
(
1
−
x
)
(
1
+
x
2
)
(
1
+
x
4
)
(
1
+
x
8
)
(
1
+
x
16
)
(
1
+
x
32
)
.
.
.
\frac{1}{D}=(1-x)(1+x^2)(1+x^4)(1+x^8)(1+x^{16})(1+x^{32})...
D1=(1−x)(1+x2)(1+x4)(1+x8)(1+x16)(1+x32)...
又有:
1
+
x
n
=
2
−
(
1
−
x
n
)
1+x^n=2-(1-x^n)
1+xn=2−(1−xn)
则 1/D 的求解过程为:
- 制作查找表,存储 ( 1 − x ) ( 1 + x 2 ) ( 1 + x 4 ) (1-x)(1+x^2)(1+x^4) (1−x)(1+x2)(1+x4)
- 1 − x 8 = [ ( 1 − x ) ( 1 + x 2 ) ( 1 + x 4 ) ] ( 1 + x ) 1-x^8=[(1-x)(1+x^2)(1+x^4)](1+x) 1−x8=[(1−x)(1+x2)(1+x4)](1+x),进行1次乘法运算
- 1 + x 8 = 2 − ( 1 − x 8 ) 1+x^8=2-(1-x^8) 1+x8=2−(1−x8),进行一次加法运算
- 1 − x 16 = ( 1 − x 8 ) ( 1 + x 8 ) 1-x^{16}=(1-x^8)(1+x^8) 1−x16=(1−x8)(1+x8),进行1次乘法运算
- 1 + x 16 = 2 − ( 1 − x 16 ) 1+x^{16}=2-(1-x^{16}) 1+x16=2−(1−x16),进行一次加法运算
- 1 − x 32 = ( 1 − x 16 ) ( 1 + x 16 ) 1-x^{32}=(1-x^{16})(1+x^{16}) 1−x32=(1−x16)(1+x16),进行1次乘法运算
-
1
+
x
32
=
2
−
(
1
−
x
32
)
1+x^{32}=2-(1-x^{32})
1+x32=2−(1−x32),进行一次加法运算
… 直到达到需要的精度。
步骤1查找表的指标:深度和宽度。宽度取决于数据位宽,即系统精度。深度取决于地址位宽,即除数D的位宽。为节省内存可取D的高m-1位。
D为[0.5,1),则符号位S为0。
若要求最大误差为 ϵ \epsilon ϵ ,则需满足:
m ≥ l o g 2 ( 1 ϵ ) + 2 m \ge log_2(\frac{1}{\epsilon})+2 m≥log2(ϵ1)+2

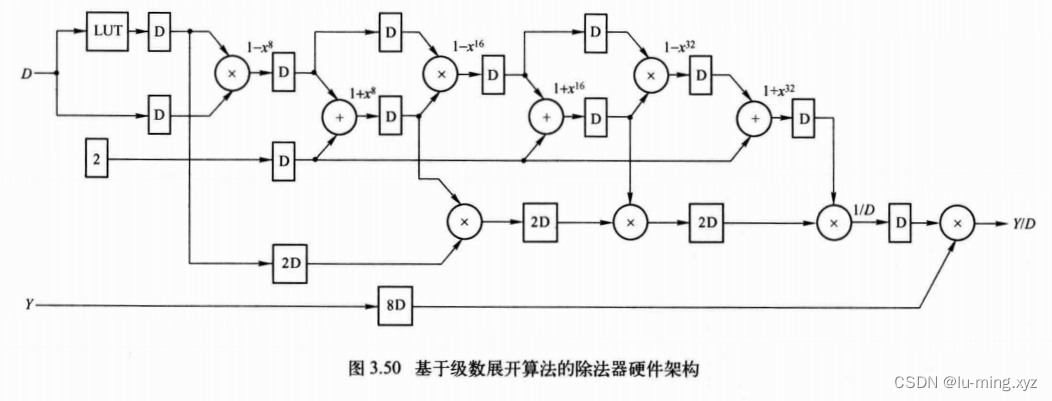

因式求解需 3次乘法和 3次加法。1/D求解中因式相乘需3次乘法。最终 Y/D 1次乘法。共7次乘法,3次加法。
4.2 Verilog 实现
摆烂了 😃
4 基于 Newton-Raphson 算法的除法器
4.1 原理
基本思想:将非线性方程线性化,以线性方程的解逼近非线性方程的解。
构造:
f
(
x
)
=
1
x
−
D
f(x)=\frac{1}{x}-D
f(x)=x1−D
求解其解1/D,迭代过程:
构造函数,然后基于 Newton-Raphson 算法求解,与级数展开算法本质一致,都是求1/D,只是出发点不同。
