介绍：
The 7 series FPGAs Transceivers Wizard LogiCORE™ IP 自动创建配置7系列fpga 收发器的HDL封装。向导可以配置一个或多个支持行业主流标准的高速串行收发器。或者从零开始支持各种自定义协议。
功能：

  • 创建配置7系列fpga 收发器的HDL封装。
  • 自动对模拟设置进行配置。
  • 预定义了提供Aurora 8B/10B, Aurora 64B/66B, CEI-6G,DisplayPort, Interlaken, Open Base StationArchitecture Initiative (OBSAI), OC192,OC48, SRIO, 10GBASE-R, Common PacketRadio Interface (CPRI), Gigabit Ethernet,10 Gb Attachment Unit Interface (XAUI),RXAUI, and XLAUI, OTU3, 10GH SmallForm-factor Pluggable Plus (SFP+), OpticalTransport Network OTU3, V-by-One, SDI或者其他自定义的协议。

1 概览

关于向导：
可以创建收发器、设计实例、testbench以快速整合以及验证自定义功能的串行接口。

功能概览：

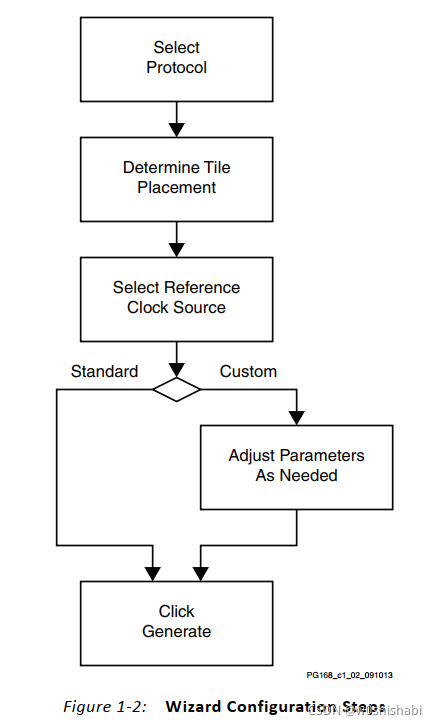

在这里插入图片描述

这个图有1个重要的点：

  • 第二步，在选完协议后，下一步应确定收发器的位置。因为这个是跟引脚有映射关系的硬核，位置必须确定。

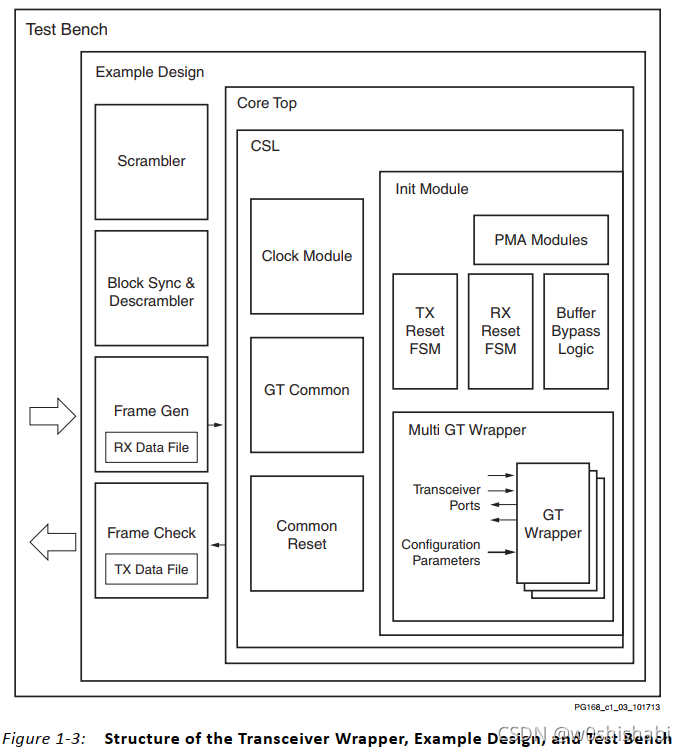

收发器的HDL封装、设计示例、testbench的结构：

在这里插入图片描述

1.4 不支持的功能

向导可以在TX和RX生成不对称数据位宽的设计（内部和外部不相等）的设计，但是不支持这样的功能或时序仿真。
向导不允许用户从两列中选择收发器(如果器件中有)。向导仅为GTZ收发器生成Verilog封装。

2 产品说明

7系列的收发器是低功耗的，GTP线速率高达6.6Gb/s,GTX 12.5Gb/s,GTH 13.1 Gb/s。

端口描述（不同协议端口数不一样）：

端口方向时钟域描述
GTREFCLK_PAD_N_IN/GTREFCLK_PAD_P_INInput-fpga收发器块的差分时钟输入。某一个块中有好几个收发器
SYSCLK_INInput-设计示例的系统时钟。如果DRP（dynamic reconfiguration port ）接口使能了，DRP_CLK_IN与SYSCLK_IN连接
DRP_CLK_IN_P/DRP_CLK_IN_NInput-外部输入的DRP差分时钟对，给DRP接口
TRACK_DATA_OUTOutputrxusrclk表示在RX端接收到有效数据。这是一个电平信号。
RXN_IN/RXP_INInputRX serial clkRXP和RXN是7系列FPGA收发器块中每个接收器的差分输入对。
TXN_OUT/TXP_OUTOutputTX serial clkTXP和TXN是7系列FPGA收发器块中每个发射器的差分输出对。

3 用IP核进行设计

3.1 通用设计向导

串行收发器的位置：
根据所选串行收发器的总数，提供打算使用的每个串行收发器的具体位置。面板中显示的区域指示了串行收发器在器件中的位置。区域的划分是基于串行收发器相对于每个设备可用bufg的中位数的物理位置。

基于设计示例进行设计：
IP核的示例程序可以进行仿真和实现，自己的设计可以在此基础上进行，也可以作为排除自己的程序故障的参考。

保留寄存器：
用户程序和IP 核所有的输入和输出之间的寄存器可以简化时序以及提高系统性能。打拍很大程度的简化了时序分析以及让工具可以更好的布局布线。

识别关键时序路径：
示例的XDC文件说明了关键信号以及时序约束。

别瞎改IP核文件：
7 series FPGA transceiver core不允许用户修改，任何更改都可能造成系统时序以及协议问题。只能通过IDE的选项更改然后生成文件。

3.2 时钟

时钟描述
GTREFCLK_PAD_N_IN/GTREFCLK_PAD_P_IN收发器块的外部差分时钟
DRP_CLK_IN_P/DRP_CLK_IN_N外部差分时钟，DRP接口时钟，即ip核设计中MMCM的输入时钟
SYSCLK系统时钟用于驱动FPGA逻辑。当DRP接口使能时，DRP_CLK连接到syscclk。这个时钟需要在XDC中被约束。
PLLLOCKDETCLK给反馈检测的稳定参考时钟，PLL的参考时钟，PLL的输入参考时钟或从PLL产生的任何输出时钟(例如TXOUTCLK)不能用来驱动这个时钟。此时钟仅在使用PLLFBCLKLOST和
PLLREFCLKLOST端口的时候需要.在示例设计中，PLLLOCKDETCLK连接到DRPCLK或syscclk。PLLREFCLKLOST在TX/RX启动FSM模块中使用。

TX / RXUSRCLK和TX / RXUSRCLK2 的产生：

  • TXUSRCLK 和 TXUSRCLK2用TXOUTCLK产生，收发器的输出。

  • TXOUTCLK的源可以是参考时钟或PMA时钟。

  • RXUSRCLK and RXUSRCLK2可以使用TXOUTCLK 或 RXOUTCLK产生。

  • RXOUTCLK的源可以是参考时钟或者恢复时钟。

TX/RXOUTCLK通过一个混合模式时钟管理器(MMCM)或BUFG路由到FPGA逻辑。当TXUSRCLK和TXUSRCLK2不匹配、RXUSRCLK和RXUSRCLK2不匹配时，需要配置MMCM，在示例设计中则会根据情况自动配置MMCM。

3.3 复位

设计示例中的FSM复位的目的：

  • 初始化FSM以满足要求。
  • 用于解决诸如fpga配置和RX数据中断或更换(如电缆插头或拔出)等问题。

4 设计流程

4.1 生成IP核

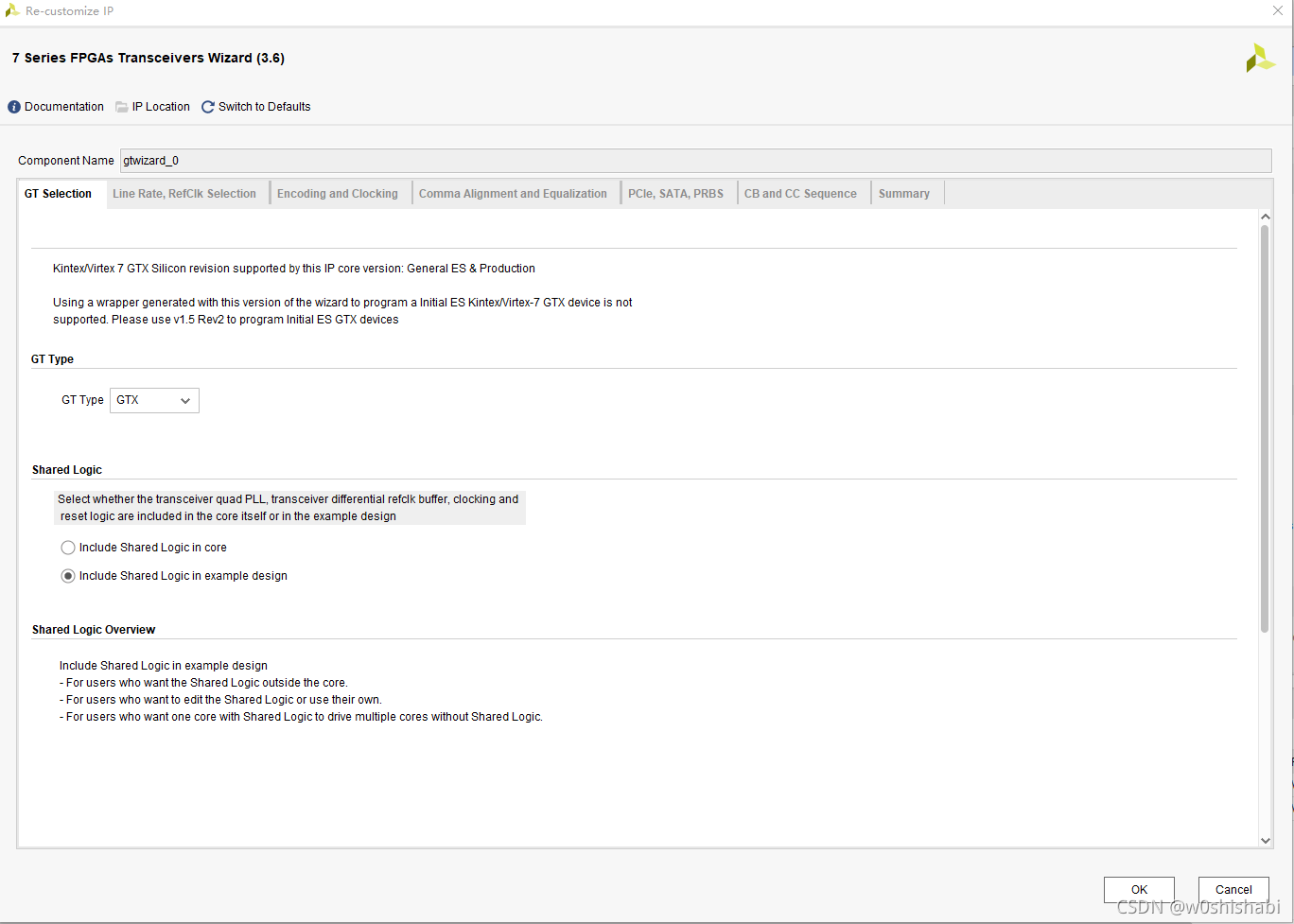

第1页：

在这里插入图片描述

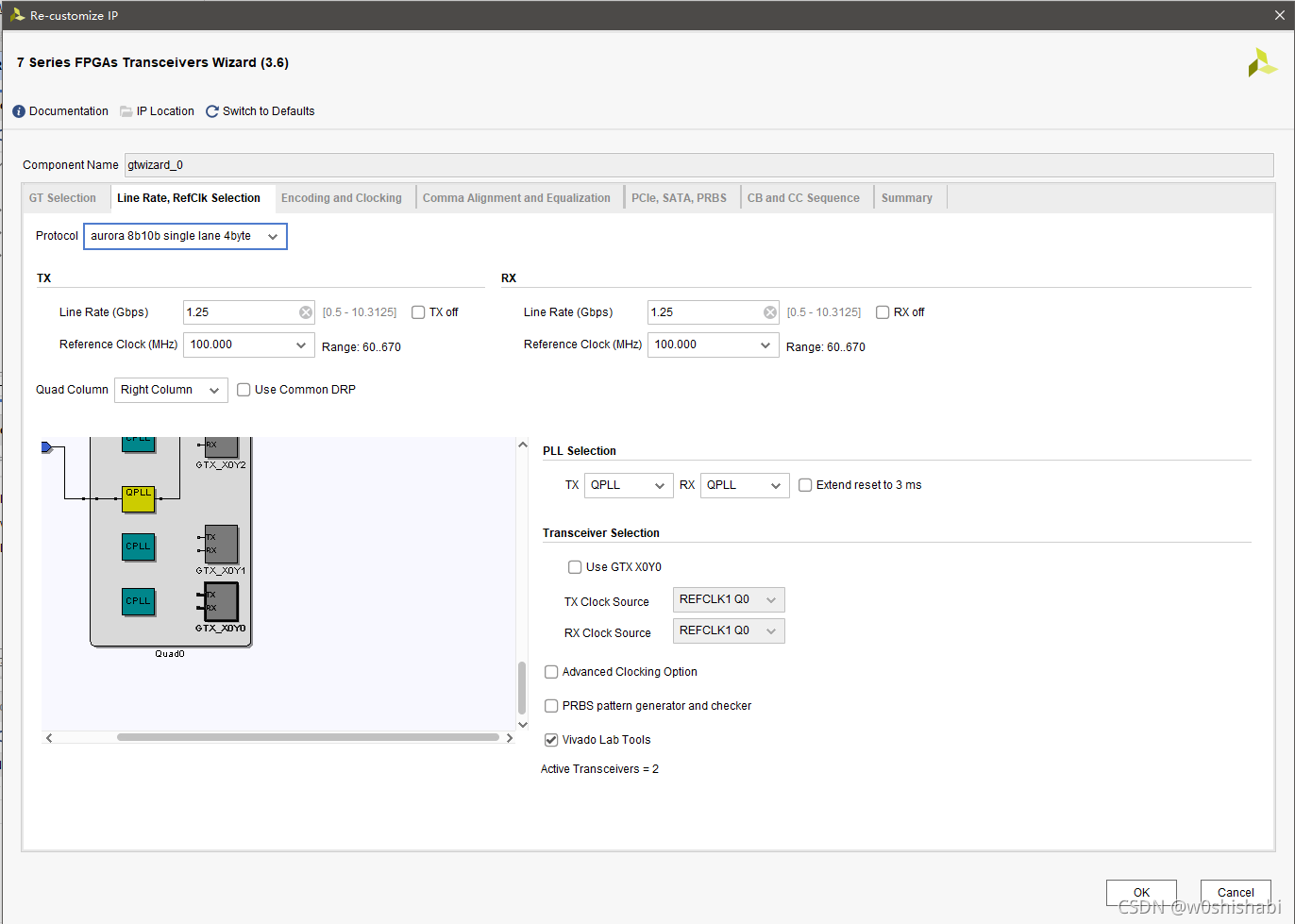

Component Name:
GT Type：收发器类型，取决于器件是否支持。
Shared Logic:选择收发器块PLL、差分参考时钟缓冲器、时钟和复位逻辑是包含在IP 核中还是在示例程序中。

第2页：

在这里插入图片描述

Protocal: 从下拉列表选择协议。

选择收发器的位置和时钟，左下会显示所有器件支持的收发器。7系列收发器具体位置在《UG476：7 Series FPGAs GTX/GTH Transceivers》有写。

TX：

选项描述
Line Rate置所需的目标线速率，单位为Gb/s。可以与接收的线路速率不同。
Reference Clock从下拉列表中选择可用的时钟频率
TX off勾选的话关闭收发器的TX通路

RX：

选项描述
Line Rate置所需的目标线速率，单位为Gb/s。
Reference Clock从下拉列表中选择可用的时钟频率
RX off勾选的话关闭收发器的RX通路

Use Common DRP: 选择此选项将应用COMMON block的动态重新配置端口(DRP)信号。
Advanced Clocking Option ：使用此复选框可将所有可能的参考时钟端口调出到生成的封装。用于动态时钟切换。
*Vivado Design Suite Debug Feature：使用此复选框可以打开IP中的ILA和VIO核，用于硬件调试和控制。

选择收发器及参考时钟：
TX/RX Clock Source：确定提供给每个选定收发器的参考时钟信号的源。两对差分时钟信号输入引脚对REFCLK0和REFCLK1分别给四个收发器提供时钟，一共有四组，标签从下到上为Q0~Q4（k7 325 900为例，分别Q0Q3对应115118组）。每个收发机都可以访问本地信号组的时钟和相邻1或2组的时钟，这取决于收发器的位置。【一般都是选择本组的时钟，不要离太远】

各时钟域收发器分组对应关系

选项说明
REFCLK0/1 Q0本地参考时钟到收发器Y0-Y3
REFCLK0/1 Q1本地参考时钟到收发器Y4-Y7
REFCLK0/1 Q2本地参考时钟到收发器Y8-Y11
REFCLK0/1 Q3本地参考时钟到收发器Y12-Y15
REFCLK0/1 Q4本地参考时钟到收发器Y16-Y19
REFCLK0/1 Q5本地参考时钟到收发器Y20-Y23
REFCLK0/1 Q6本地参考时钟到收发器Y24-Y27
REFCLK0/1 Q7本地参考时钟到收发器Y28-Y31
REFCLK0/1 Q8本地参考时钟到收发器Y32-Y35

PLL selection：

选项说明
QPLLGTX、GTH：使用Quad PLL 时，四个收发器都用这玩意就可以减少功耗，因为这个可以被四个收发器共享
CPLLGTX、GTH：根据选择的收发器的线速率使用Channel PLL
PLL0GTP: PLL0在Quad的四个收发器上共享
PLL1GTP: PLL1在Quad的四个收发器上共享

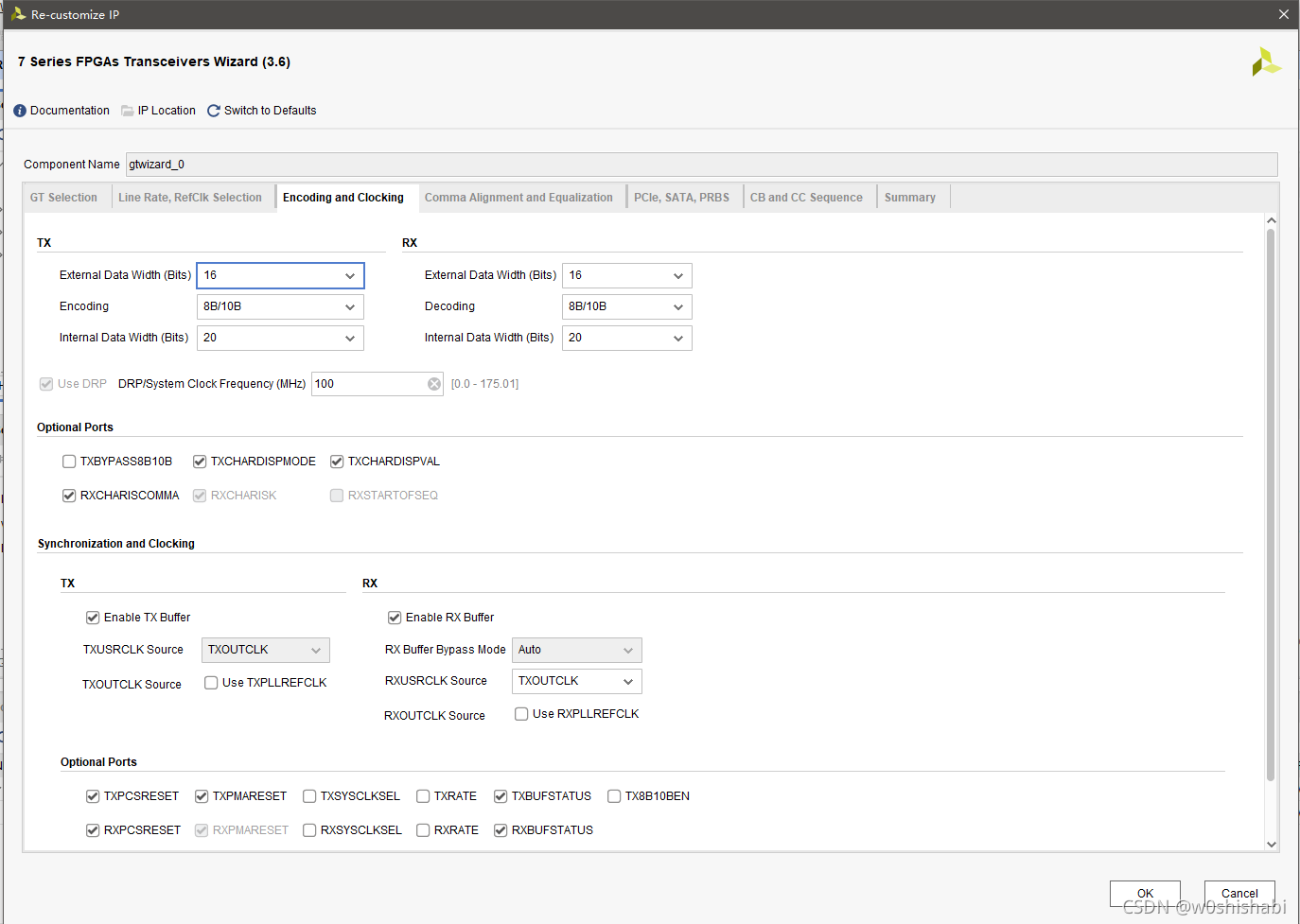

第3页：

在这里插入图片描述

TX/RX：

  • External Data Width： 设定发射机应用接口的数据宽度
  • Encoding： 编码方式
  • Internal Data Width ： 内部数据位宽，我们关注外部就行，内部位宽给我们计算相关时钟频率提供参考。
    注意：RX设置应与TX设置相同

DRP/System Clock Frequency: 选择此选项使应用程序可以使用CHANNEL块的动态重新配置端口信号。

Optional Ports:

选项说明
TXBYPASS8B10B2bit位宽，8B/10B编码器每个byte的失能信号，高位对应高字节失能
TXCHARDISPMODE2bit位宽，control disparity of outgoing 8B/10B data. 高位影响高字节
TXCHARDISPVAL同上
RXCHARISCOMMA2bit位宽，指示遇到有效的8B/10B comma字符，高位指示高byte数据路径
RXCHARISK2bit位宽，指示遇到有效的8B/10B 字符，高位指示高byte路径

Synchronization and Clocking :

选项说明
Enable TX Buffer收发器中的TX缓冲区使能。这个缓冲区可以被绕过以获得低的、确定的延迟
TX Buffer Bypass Mode此选项仅在TX缓冲区被绕过时有效。必须使用manual模式。
Enable RX Buffer收发器中的RX缓冲区使能。这个缓冲区可以被绕过以获得低的、确定的延迟
RX Buffer Bypass Mode这个选项只有在RX缓冲区被绕过时才可见。建议设置为auto模式。

TXUSRCLK / RXUSRCLK Source:
TX:TXOUTCLK: TXUSRCLK由TXOUTCLK驱动
RX:TXOUTCLK: RXUSRCLK由TXOUTCLK驱动。如果RX缓冲区被绕过，则此选项不可用。对于RX缓冲旁路模式，使用RXOUTCLK作为RXUSRCLK的源。

TXOUTCLK / RXOUTCLK Source:
TX:Use TXPLLREFCLK: 如果勾选，TXOUTCLK由输入参考时钟生成；否则向导将为TXOUTCLK选择适当的源。
RX:Use RXPLLREFCLK: 如果勾选，RXOUTCLK由输入参考时钟生成；否则向导将为RXOUTCLK选择适当的源。

Optional Ports：

选项说明
TXPCSRESET用于发送PCS逻辑的高电平复位信号
TXBUFSTATUS2位信号监视TX弹性缓冲区的状态。当TX缓冲区被绕过时，此选项不可用。
TXRATE传输速率改变 端口
RXPCSRESET用于接收PCS逻辑的高电平复位信号
RXBUFSTATUS指示RX弹性缓冲器的状态。当RX缓冲区被绕过时，选项不可用。
RXBUFRESETRX弹性缓冲逻辑的高电平复位信号。当RX缓冲区被绕过时，此选项不可用
RXRATE接收速率改变 端口
QPLLPD仅当选择GTX或GTH收发器时可见。QPLL的掉电端口
CPLLPD仅当选择GTX或GTH收发器时可见。CPLL的掉电端口
PLL0PD仅当选择GTP收发器时可见。QPLL的掉电端口
PLL1PD仅当选择GTP收发器时可见。CPLL的掉电端口
TXSYSCLKSEL选择驱动TX数据路径的参考时钟源。
RXSYSCLKSEL选择驱动RX数据路径的参考时钟源。
TXPMARESET用于发送PMA逻辑的高电平复位信号。
RXPMARESET用于接收PMA逻辑的高电平复位信号。
TX8B10BENX8B10BEN设置为高，以启用8B/10B编码器。
RXCDRHOLD保持CDR控制 loop frozen。
SIGVALIDCLK仅当选择GTH或GTP收发器时可见。OOB电路的时钟。
CLKRSVD仅当选择GTX收发器时可见。OOB电路的时钟。
TXPIPPMEN使能TX相位插补器PPM控制块。
TXPIPPMOVRDEN使能直接控制TXPI。
TXPIPPMPD关闭TX插补器PPM控制块。
TXPIPPMSTEPSIZE指定要增加或减少PI代码的数量。

第4页：

在这里插入图片描述

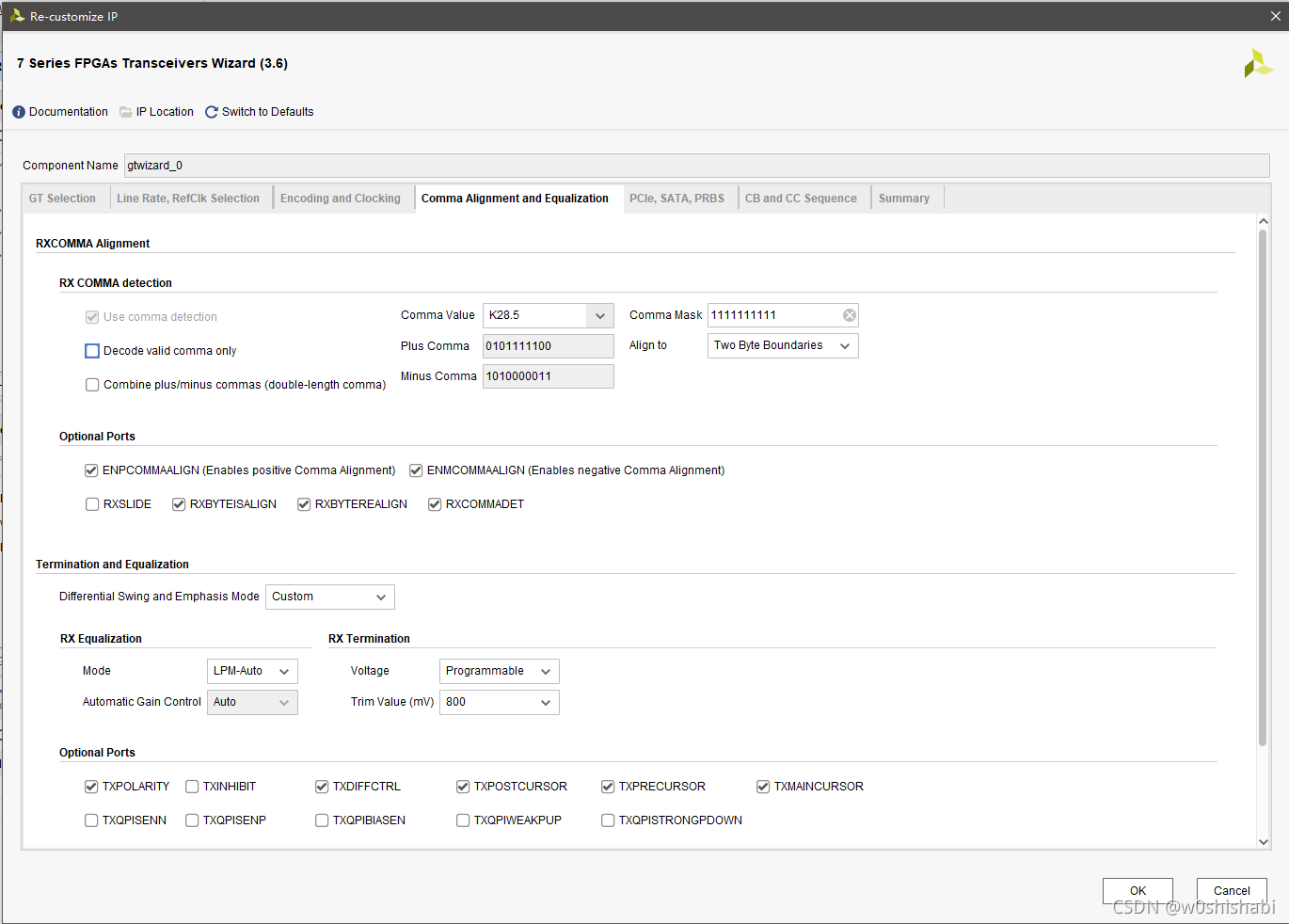

设置comma字符和控制接收均衡和终端电压。
Comma Detection :

选项说明
Use Comma Detection启用接收comma检测。用于标识数据流中的comma字符和SONET帧字符。
Decode Valid Comma Only当启用Use Comma Detection时，将检测限制为特定定义的comma字符
Comma Value选择一个标准Comma模式或User Defined模式以输入自定义模式。
Plus Comma表示要匹配的positive-disparity Comma字符的10位二进制模式。模式的最右位是连续到达的第一个位。
Minus Comma表示要匹配的negative-disparity Comma字符的10位二进制模式。模式的最右位是连续到达的第一个位。
Comma Mask10位二进制模式，表示Comma匹配模式的掩码。1表示Comma模式中匹配的对应位。0位表示不关心Comma模式中对应的位。
Align to：Any Byte Boundary当检测到Comma时，使用Comma模式将数据流对齐到最近的字节边界
Align to：Two Byte Boundary当检测到Comma时，使用Comma模式将数据流对齐到2字节边界
Align to：Four Byte Boundary当检测到Comma时，使用Comma模式将数据流对齐到3字节边界
Option Ports：ENPCOMMAALIGN高电平有效，当检测到Plus Comma模式时，使能字节边界对齐过程。
Option Ports：ENMCOMMAALIGN高电平有效，当检测到Minus Comma模式时，使能字节边界对齐过程。
Option Ports：RXSLIDE高电平有效，每个assertion按一位调整的字节对齐方式。优先于普通Comma对齐。
Option Ports：RXBYTEISALIGNED高电平有效，指示并行数据流按字节边界对齐。
Option Ports：RXBYTEREALIGN高电平有效，指示字节对齐已用最近的逗号检测更改。注意，在这种情况下可能会出现数据错误。
Option Ports：RXCOMMADET高电平有效，表示Comma对齐逻辑在数据流中检测到Comma模式。

Differential Swing and Emphasis Mode：指定发射pre-cursor pre-emphasis模式设置。选择自定义模式，使能设置的差异摆动和 pre-emphasis级别。

RX Equalization：

选项说明
Equalization Mode设置接收端的均衡模式。
Automatic Gain Control设置接收机的自动增益控制。可以设置为“AUto自动”或“Manual手动”
Use RX Equalizer CTLE3 Adaptation Logic (DFE mode only)仅适用于GTX收发器。如果勾选此项，则在示例设计中实例化CTLE3适配逻辑。

RX Termination: Termination Voltage：

  • 选择GND接地内部终端网络。
  • 选择Floating隔离网络。
  • 选择AVTT将一个内部电压参考源应用到终端网络。
  • 选择Programmable可编程选项，从下拉菜单中选择RX终止电压。

Optional Ports：

选项说明
TXPOLARITY高电平有效，转换发射机输出的极性。
TXINHIBIT高电平有效，迫使发射机输出稳定。
RXPOLARITY高电平有效，反转接收数据信号的极性。
TXQPIBIASEN高电平有效，使QPI偏置。
TXQPIWEAKUP高电平有效，QPI传输。
RXDFEAGCOVRDEN高电平有效，DFE AGC over-ride
TXPOSTCURSORTXPOSTCURSOR 端口
TXPRECURSORTXPOSTCURSOR 端口
TXQPISENN发送QPI端口(负极性)。
RXDFEMONITOROUT接收DFE监控端口。
RXLPMHFOVRDEN接收低通覆盖使能端口。
TXQPISENP发送QPI端口(正极性)。
RXDFEMONITORSEL接收DFE监视器选择端口。
RXLPMLFKLOVRDEN接收低通覆盖使能端口。
TXQPISTRONGPDOWN发送QPI掉电端口。
RXDFELPMRESET重置接收DFE/LPM块。
TXDIFFCTRL发送驱动摆动控制。
RXQPISENN在MGTRXN引脚上注册1或0的检测输出
RXQPISENP在MGTRXP引脚上注册1或0的检测输出。
RXQPIEN禁用QPI协议的RX终止。

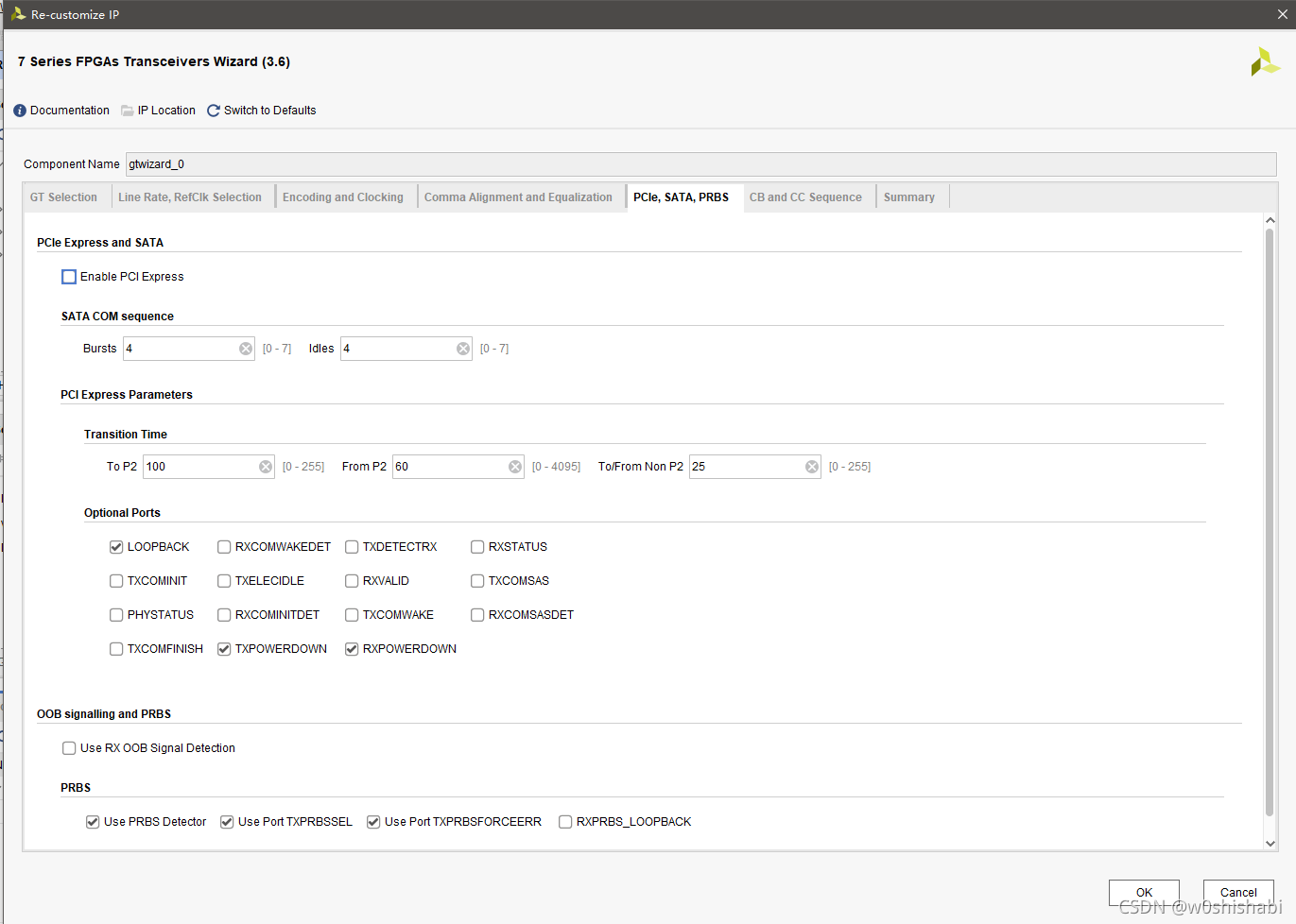

第5页：

在这里插入图片描述

Enable PCI Express: 选择该选项可开启PCI Express的某些特定操作，包括开启PCI Express省电模式和PCIe通道绑定选项。当PCI Express使用收发器时，此选项应该被勾选。

SATA COM Sequence：

  • Bursts：0到7之间的整数值，表示声明COM匹配的突发序列数。该值默认为4，这是SATA规范中为COMINIT、COMRESET和COMWAKE指定的突发计数。
  • Idles：0到7之间的整数值，表示声明a的空闲序列的数目COM匹配。每个空闲信号都是一个长度与COMINIT/匹配的OOB信号COMRESET或COMWAKE。

Transition Time：

  • To P2：：0到65,535之间的整数值。设置一个计数器，以确定PCI Express到P2电源状态的转换时间。
  • From P2：0到65,535之间的整数值。设置一个计数器，以确定PCI Express从P2电源状态转换的时间。
  • To/From non-P2：0到65,535之间的整数值。设置一个计数器，以确定PCI Express从P2以外的电源状态转换到或从电源状态转换的时间。

PCI Express Parameters：Optional Ports：

选项说明
LOOPBACK3bit位宽，使能各种数据环回模式进行测试。

OOB Signal Detection：

  • Use RX OOB Signal Detection：启用内部OOB信号检测器。OOB信号检测用于PCIe和SATA。

第6页：

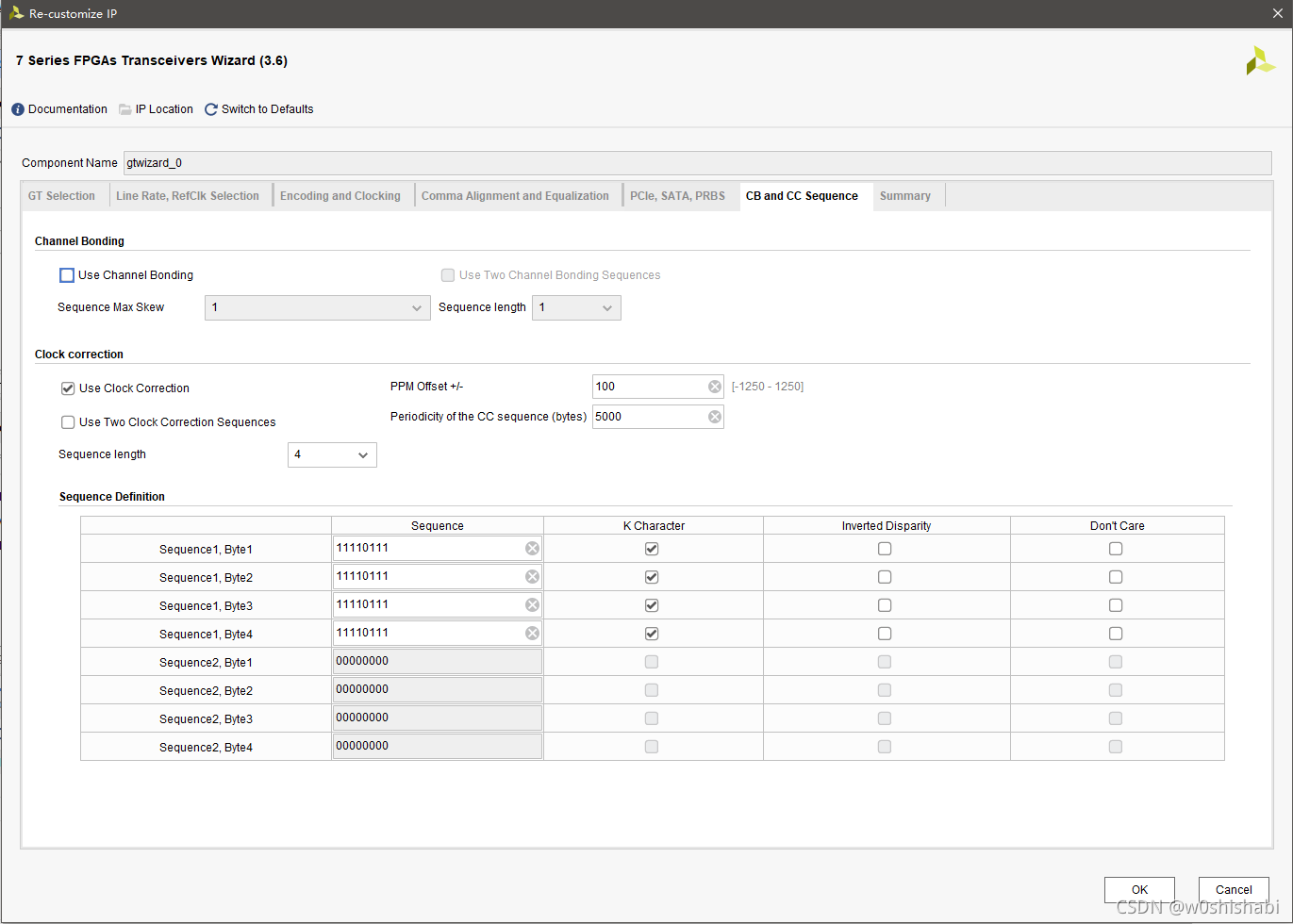

在这里插入图片描述

Channel Bonding：

选项说明
Use Channel Bonding使能接收器通道使用唯一的字符序列绑定逻辑。当识别这些序列时，允许在接收缓冲区中添加或删除字符，以字节对齐多个数据收发器。
Sequence Length在下拉列表中选择唯一通道绑定序列的字符数
Sequence Max Skew从下拉列表中选择可通过通道绑定处理的最大字符倾斜。必须始终小于通道连接序列之间最小距离的一半
Use Two Channel Bonding Sequences激活可选的第二通道绑定序列。任一序列的检测都会触发通道绑定。

Clock Correction：

选项说明
Use Clock Correction使能接收器使用独特的字符序列进行时钟校正逻辑，当识别这些序列时，允许在接收缓冲区中添加或删除字符，以防止由于发送/接收时钟频率的微小差异而导致的缓冲区下溢/溢出。
Sequence Length从下拉列表中选择唯一时钟校正序列中的字符数(子序列)。
PPM Offset发送时钟和接收时钟之间的PPM偏差。
Periodicity of the CC Sequence表示在数据流中插入CC序列的时间间隔。
Use Two Clock Correction Sequences激活可选的秒时钟校正序列。任一序列的检测触发时钟校正。

Sequences Didinition：

选项说明
Byte (Symbol)设置每个序列的字节
K Character当选择8B/10B解码时，此选项可用。勾选后符号是一个8B/10B K字符
Inverted Disparity一些8B/10B解码协议使用了故意颠倒disparity的符号。当序列中期望有这样的符号时，应该选中该选项。
Don’t Care通过检查此选项，多字节序列可以具有通配符。序列中未使用的字节将自动设置此选项。

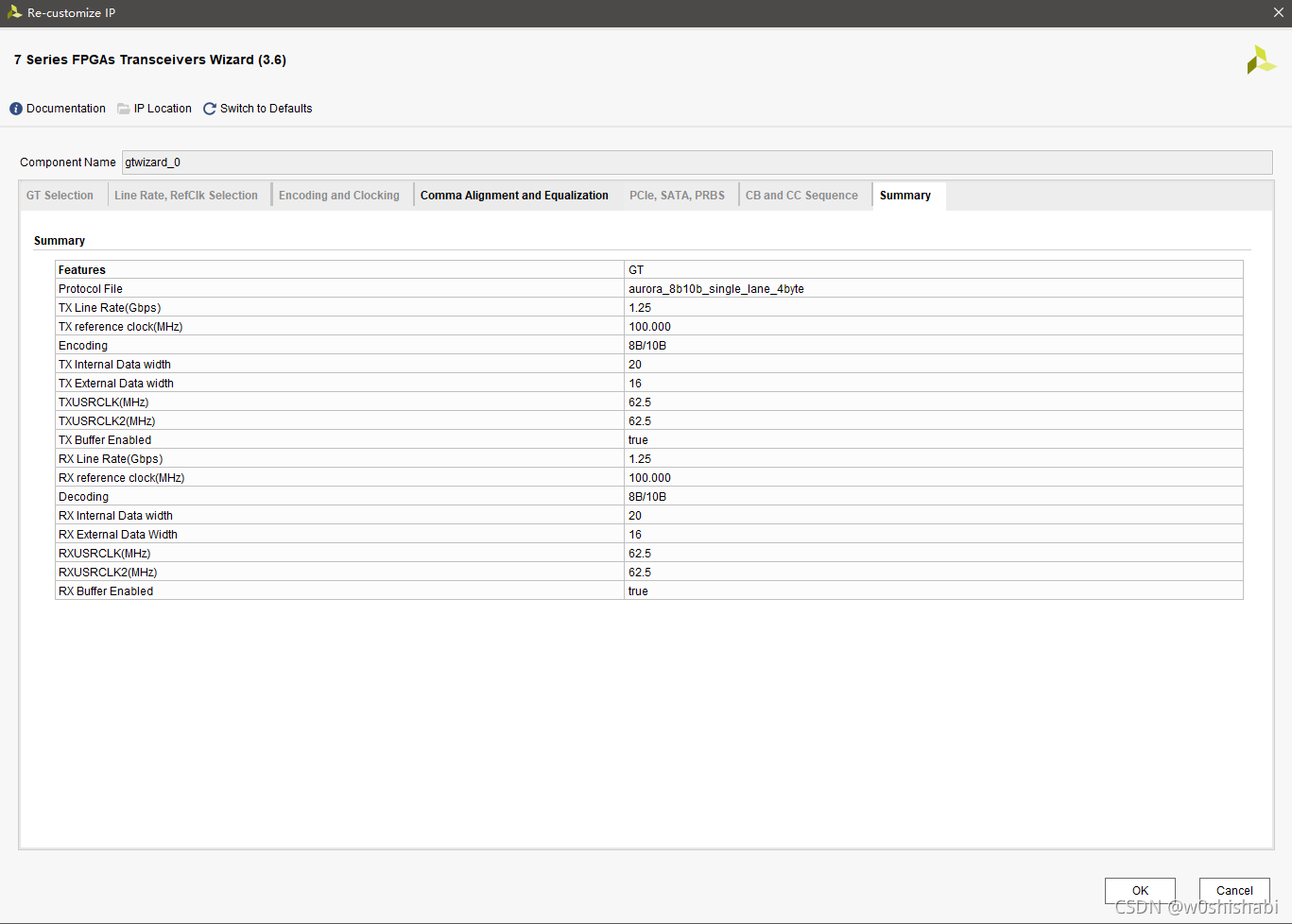

第7页：

在这里插入图片描述

4.2 约束IP核

IP核根据自定义的参数产生了对应的时序和位置约束。

时钟频率约束
create_clock
错误路径
系统时钟和用户时钟与其他时钟没有关联，这两时钟也没有确定的相位关系，这两个始终与需要设置位 false path。
set_false_path

收发器布局
根据自己选的的位置会生成对应的约束,如:

##---------- Set placement for gt0_gth_wrapper_i/GTHE2_CHANNEL ------
set_property LOC GTHE2_CHANNEL_X0Y0 [get_cells xaui_wrapper_support_i/xaui_wrapper_init_i/

IO约束
包括参考时钟这些都是固定的位置，所以上面的约束就已经对参考时钟、输入输出引脚之类的IO进行约束了。

5 例程

5.3 例程文件结构

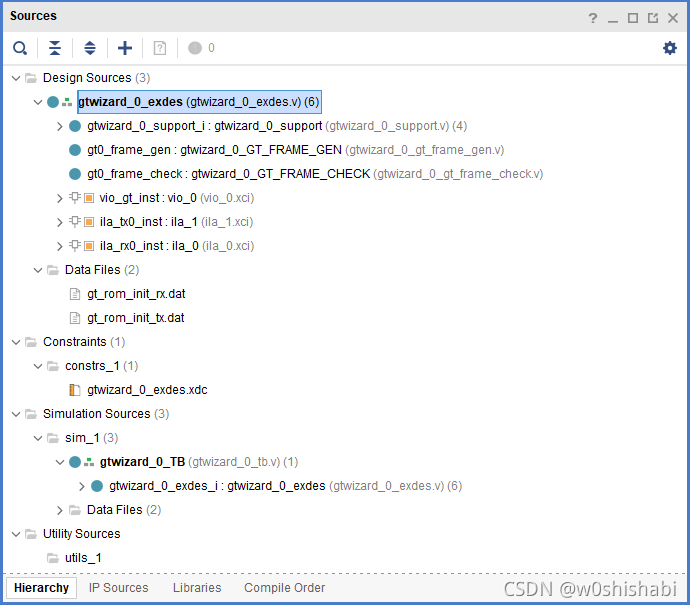

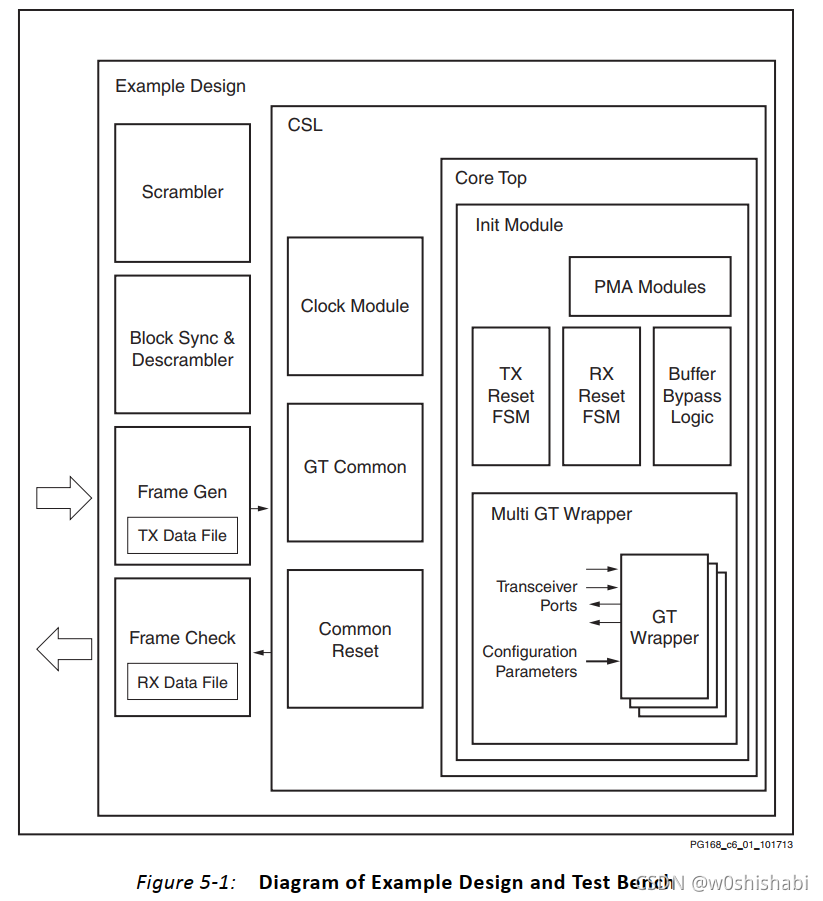

在这里插入图片描述

对应的模块结构：
在这里插入图片描述

这里我的<component name>是gtwizard_0

文件说明
_exdes.xdcIP核自动生成的约束
_tb.v[hd]Test bench文件
_gt_frame_check.v[hd]要在示例设计中实例化的帧检查逻辑。
<component_name>_gt_frame_gen.v[hd]要在示例设计中实例化的帧生成器逻辑。
<component_name>_exdes.v[hd]顶层设计的例子。包含收发器，重置逻辑，以及帧生成器和帧检查逻辑的实例化。还包含 Vivado Design Suite调试特性模块实例化。
gt_rom_init_tx.datgt_frame_gen模块的块RAM初始化模式。模式是用户可以修改的。
gt_rom_init_rx.datgt_frame_check模块的块RAM初始化模式。模式是用户可以修改的。
<component_name>_support.v[hd]IP核支持层的7系列FPGA收发器设计
<component_name>_gt_usrclk_source.v[hd]收发器用户时钟模块，为收发器和用户逻辑生成时钟信号。
<component_name>_common.v[hd]这个文件实例化GTXE2_COMMON或GTXE2_COMMON原语，在各自的多个收发器核心之间共享。
<component_name>_common_reset.v[hd]该文件生成复位电路，用于7系列fpga收发器向导核心的核心复位。
<component_name>_tb.v[hd]给出了testbench进行功能仿真设计的实例。
<component_name>_tb_imp.v[hd]给出了testbench进行时序仿真设计的实例。

IP核文件结构_srcs\sources_1\ip\

文件说明
<component_name>.v收发器的主HDL封装。实例化单个收发器的封装用于目标设计
<component_name>.[veovho]
<component_name>.xci来自Vivado工具的日志文件，描述用于生成收发器封装的选项。Vivado工具为它在当前项目目录中创建的每个Wizard封装生成XCI文件。XCI文件还可以用作Vivado工具的输入。
<component_name>_gt.v[hd]要在主收发器封装中实例化的单个收发器封装。使用所选协议的设置实例化所选收发器。
<component_name>_octal0.v仅限于GTZ收发器。要在主收发器封装中实例化的单个收发器封装。使用所选协议的设置实例化所选收发器。
<component_name>_octal1.v同上
gtwizard_v3_4_beachfront.v个文件应该用于将用户逻辑与GTZ收发器连接起来。
tx_startup_fsm.v[hd]发射器复位模块。这个文件不是为GTZ收发器生成的。
rx_startup_fsm.v[hd]接收器复位模块。这个文件不是为GTZ收发器生成的。
lu-ming.xyz
关注
  • 26
    点赞
  • 踩
  • 280
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 3
    评论
专栏目录
7 Series FPGAs GTX/GTH Transceivers
Starry__的博客
09-04 2818
本博客为Xilinx 7系列FPGA的千兆比特高速收发器（Gigabit Transceiver, GT）介绍。
Xilinx-7Series-FPGA transceiver学习笔记-TX Interface
qq_36917568的博客
08-08 1765
Xilinx-7Series-FPGA transceiver学习笔记-TX Interface TX Interface 参考文章： ug476 7 Series FPGAs GTX/GTH Transceivers官方手册 Functional Description TX interface 是 用户侧 连接到GTX/GTH transmitter TX datapath的**”网关“**，用户程序通过采样TXUSRCLK2时钟的上升沿将数据写入到GTX/GTH transmitter 的 TXD
7 series FPGAs Transceiver Wizard IP核使用和测试
热门推荐
qq_39921762的博客
03-01 1万+
学习FPGA一段时间了，前面一直没有系统的总结，这学期把在项目中用到的IP核和一些调试过程中遇到的问题总结一下发出来，坚持下去，一起进步！ 今天总结一下的GTH核的使用和测试。 软件版本：Vivado 2017.4 IP核版本：7 Series FPGAs Transceivers Wizard (3.6) FPGA：xc7vx690tfft1927 实现功能： 四路光纤数据接收，由于GTX IP...
vivado Aurora 8B/10B IP核（7）-状态，控制和收发器接口(Status, Control, and the Transceiver Interface)
最新发布
cckkppll的博客
04-30 801
vivado Aurora 8B/10B IP核（7）-状态，控制和收发器接口(Status, Control, and the Transceiver Interface)
FPGA光纤通信--A7、ZU7EG间光纤通信
bingbudingxz的博客
11-22 934
在xc7a35t开发板的GTP与xczu7eg开发板的GTH间建立光纤连接，完成光纤通信。
Xilinx7 Series FPGAs GTX/GTH Transceivers user guide
08-08
Xilinx 7 高速收发器GTX/GTH的官方使用文档，很详细。
XAUI协议使用 7 series FPGAs transceivers Wizard IP核
fukangnn的博客
01-13 1997
小白第一篇文章，FPGA新手，最近看了pg168想试试写写，不正确的地方还请大佬指正，希望自己能都不断进步，感谢大佬！ ##1.定义名称，选择GTX，选择示例设计共享资源。 ##2.选择收发器的位置和时钟。 Line Rate: 设置为所需的目标线路速率，以Gb / s为单位. Reference clock: 从列表中选择应用程序要提供的最佳参考时钟频率。 Tx off: 选择此选项将禁用收发器...
7 series fpgas transceivers wizard ip核调用的一些说明
yundanfengqing_nuc的专栏
02-28 8902
7 series fpgas transceivers wizard ip核配置 （1）xilinx的7系列FPGA根据不同的器件类型，集成了GTP、GTX、GTH以及GTZ四种串行高速收发器，四种收发器主要区别是支持的线速率不同，GTP=6.6Gb/s，GTX=12.5Gb/s，GTH=13.1Gb/s，GTZ=28.05Gb/s。 （2）Line Rate(Gbps)是参考AD9239...
7 series FPGAs Transceivers Wizard IP使用
m0_58878876的博客
10-19 1161
本文档主要针对7 series FPGAs Transceivers Wizard IP核，为XILINX FPGA GTX收发器的使用。主要是对实际应用过程及IP核使用过程中的配置项进行了整理，结合整个研发过程，对IP核的介绍和使用做出总结。
pg085-axi4stream-infrastructure.rar_AXI vivado_fpga_pg085_vivado
09-21
vivado 设计中，axi_stream总线的数据手册，Axi4—stream infrastructure IP V2.2数据手册
Vivado配套学习资料
03-19
vivado 从此开始配套资料，vivado入门学习，硬件开发入门指引
7-Series-FPGAs-SelectIO-Resources
05-28
7-Series-FPGAs-SelectIO-Resources,对于学习或编写Selectio的IPcore具有极其重要的参考
pg168-gtwizard.pdf
10-05
xilinx fpga gt wizard serdes手册 用于Xilinx开发查看
7系列高速收发数据手册
03-23
GTX/GTH高速收发模块The 7 series FPGAs GTX and GTH transceivers are power-efficient transceivers, supporting line rates from 500 Mb/s to 12.5 Gb/s for GTX transceivers and 13.1 Gb/s for GTH transceivers. The GTX/GTH transceiver is highly configurable and tightly integrated with the programmable logic resources of the FPGA. Table 1-1 summarizes the features by functional group that support a wide variety of applications
Xilinx PG168 GT文档翻译
11-23
Xilinx PG168 GT文档翻译
vivado学习资料
03-19
vivado 从此开始配套资料，vivado入门指引，硬件开发专业指导
ug953-vivado-7series-libraries.pdf
04-23
Vivado Design Suite 7 Series FPGA and Zynq-7000 SoC Libraries Guide UG953 (v2022.2) October 19, 2022
Xilinx vivado FFT IP核v9.0官方手册 pg109
01-16
Xilinx vivado FFT IP核v9.0官方手册 pg109
Xilinx 7系列FPGA收发器架构之共享功能（四）
FPGA_Designer
05-04 1610
引言：GTX/GTH收发器在FPGA上电和配置后必须进行初始化，GTX/GTH收发器的发送器（TX）和接收器（RX）可以独立和并行初始化。本文内容相对枯燥，操作细节较多，但对于深入理解收发器具有重要意义。通过本文可以了解一下内容： FPGA GTX/GTH收发器初始化和复位流程 FPGA GTX/GTH收发器TX全局初始化和复位及TX组件复位操作 FPGA GTX/GTH收发器RX全局初始化...
7 series fpgas transceivers
07-27
7系列FPGA收发器是一种HDL封装，用于配置7系列FPGA中的高速串行收发器。该封装可以配置一个或多个支持行业主流标准的高速串行收发器，也可以支持各种自定义协议。\[1\]根据不同的器件类型，7系列FPGA集成了GTP、GTX、GTH和GTZ四种串行高速收发器，这四种收发器主要区别在于支持的线速率不同。\[2\]在设计中，可以使用不同的端口描述来连接收发器，包括时钟输入、系统时钟、数据输入和输出等。\[3\] 问题: 7系列FPGA收发器的功能是什么？ 回答: 7系列FPGA收发器的功能是创建配置7系列FPGA中的高速串行收发器的HDL封装，支持多种行业标准和自定义协议，并自动对模拟设置进行配置。\[1\] #### 引用[.reference_title] - *1* *3* [【vivado PG学习】1 PG168：7 Series FPGAs Transceivers官方配置方法学习笔记](https://blog.csdn.net/lum250/article/details/119952822)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insertT0,239^v3^insert_chatgpt"}} ] [.reference_item] - *2* [7 series fpgas transceivers wizard ip核调用的一些说明](https://blog.csdn.net/yundanfengqing_nuc/article/details/88015582)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insertT0,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

lu-ming.xyz

觉得有用的话点个赞吧 :)

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
