(十三) minAreaRect函数

---

欢迎访问个人网络日志🌹🌹知行空间🌹🌹

---

1.背景

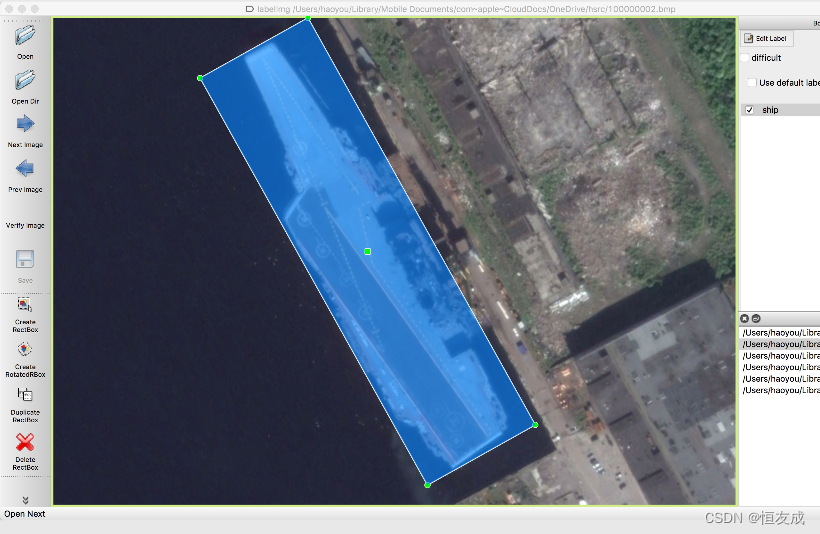

在做旋转物体检测时，通常期望得到对象的带角度最小面积包围矩形,如下图对卫星图像航空母舰的检测：

若已经获取了对象的轮廓，可以通过OpenCV中的minAreaRect方法获取对象的最小面积包围框。

2.minAreaRect 函数

RotatedRect cv::minAreaRect(InputArray 	points)

入参

• points 是点的集合，如轮廓

返回值

• RotatedRect,带角度的旋转矩形框,其值形如(center(x,y), (width, height), angle of rotation )

center(x,y), (width, height)分别是旋转矩形框中心的坐标和矩形的宽和高。值得注意的是最后一个元素angle of rotation旋转角的定义。旧版本和新版本的定义有些许的差异，具体是以4.5.1为分界，小于4.5.1使用了旧的定义方法，4.5.1及之后都采用了新的旋转角定义方法。具体可见OpenCV GitHub Issue。新旧版本旋转角度的定义如下【图片来自于 mmRotate】:

对于新版的定义，以旋转矩形框y最小,y相等时x最小的点为旋转点，以x轴正方向开始顺时针旋转碰到旋转矩形框第一条边时所转过的角度，旋转重合的第一条边算做width,另一条算做height,其取值范围为$(0,\pi /2]$,当x轴与一条边重合时取$\pi /2$。对于旧版的定义，以旋转矩形框y最大，y相等时x最小的点为旋转点, 逆时针方向旋转碰到的第一条边与x轴所成的角，其取值范围为$[-\pi /2,0)$

3.以新版为例

img = np.zeros((300, 500), dtype=np.uint8)
contour = np.array([[20, 100], [100, 20], [320, 220], [380, 290]], dtype=np.int32)
cv2.drawContours(img, [contour], -1, 255, cv2.FILLED )
rotRect = cv2.minAreaRect(contour) # 返回值 (center(x,y), (width, height), angle of rotation )
print(rotRect)
rect = cv2.boxPoints(rotRect).astype(np.int32)
img = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
cv2.drawContours(img, [rect], -1, (0,0, 255), 4)
cv2.imwrite("img.png", img)
# >>>
# ((225.22630310058594, 147.20277404785156), (407.0626525878906, 108.09146881103516), 27.8240966796875)

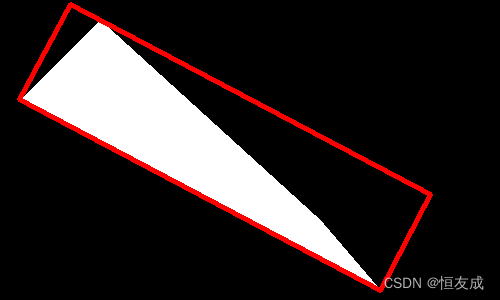

cv2.minAreaRect函数的返回值是旋转矩形框中心点的坐标和框的宽高，想要在图像画出旋转矩形框还需要将其转成4个顶点的形式，使用boxPoints即可求出四个顶点的坐标。此外还可以手动的来求，也比较简单，假设以旋转点为原点，矩形框width的边为新的x轴建立新的坐标系，则和原图像坐标系之间是只有旋转变换，求出其旋转矩阵即可完成点的变换，可参考，代码如下,可见结果很接近(计算精度存在误差)：

def rotate_oc_points(bbox):
    xc, yc, w, h, ag = bbox[:5]
    ag = ag/180*np.pi
    wx, wy = w / 2 * np.cos(ag), w / 2 * np.sin(ag)
    hx, hy = -h / 2 * np.sin(ag), h / 2 * np.cos(ag)
    p1 = (xc - wx - hx, yc - wy - hy)
    p2 = (xc + wx - hx, yc + wy - hy)
    p3 = (xc + wx + hx, yc + wy + hy)
    p4 = (xc - wx + hx, yc - wy + hy)
    return np.array([p1, p2, p3, p4], dtype=np.int32)

img = np.zeros((300, 500), dtype=np.uint8)
contour = np.array([[20, 100], [100, 20], [320, 220], [380, 290]], dtype=np.int32)
cv2.drawContours(img, [contour], -1, 255, cv2.FILLED )
rotRect = cv2.minAreaRect(contour) # 返回值
rect = cv2.boxPoints(rotRect).astype(np.int32)
print(f"by boxPoints:\n {rect}")
rect = rotate_oc_points([*rotRect[0], *rotRect[1], rotRect[2]])
print(f"by rotate_oc_points:\n {rect}")
img = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
cv2.drawContours(img, [rect], -1, (0,0, 255), 4)
cv2.imwrite("img.png", img)

# >>>
# by boxPoints:
#  [[ 19  99]
#  [ 70   4]
#  [430 194]
#  [380 290]]
# by rotate_oc_points:
#  [[ 70   4]
#  [430 194]
#  [379 289]
#  [ 19  99]]

---
