达林顿管内部结构如下：

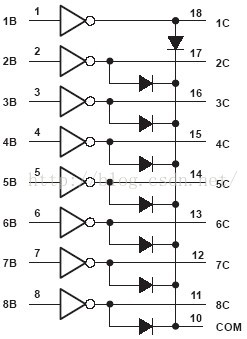

  ULN2803也是一个8路反向器电路，即当输入端为高电平时ULN2803输出端为低电平，当输入端为低电平时ULN2803输出端为高电平，继电器得电吸合。同时，内部还集成了一个消线圈反电动势的二极管。

典型电路如下：
