西门子PLC工艺对象PID用法

在西门子S71200/1500中，自带了集成的PID库。对于PID实现的算法本文不做介绍，不明白的可以自行百度。或者可以留意我的下一篇文章，会单独讲解PID算法，并在PLC中实现。

输入以及输出参数

以 PID _Compact 通用PID库为例，首先对输入参数进行说明。input / input _PER 为反馈输入，对于 Input 和 Input _ PER，大家都想知道二者什么区别。Input 是工程量，也就是实际的物理量。比如说，温度传感器采集的数据经过标定后为10摄氏度，10就是工程量。那Input _PER呢？在西门子文档中称之为模拟量，为 int 类型。实际上这个就是PLC采集到的并未作任何标定的原始数据，如果你的传感器是电流信号，那个值就是一个0到27648之间的一个值。所以当你在工艺对象组态，选择以Input _PER作为输入的时候，是需要对数据做一个线性标定处理的，将该模拟量输入转换为工程量。当然，我一般习惯使用 Input 作为输入。Setpoint 是控制的设定值，该值为工程量。比如温度要控制到50摄氏度，Setpoint 就是50。
下面来说输出参数， PID _Compact 提供的三个输出。Output、Output_PER 以及 Output_PWM。
首先来说 Output 和 Output_PER 的区别。Output 输出的是一个百分比，范围是0到100。Output_PER输出是一个模拟量值，其输出就是一个0到27648的值（输出限制设在0-100）。如果输出限制设置在-100到100，输出就是 -27648~27648。如果采用Output作为输出，在最终给到模拟量模块输出时也需要将0到100转换成0到27648的值。所以，我们输入参数可以使用input 作为输入，输出上以Output_PER作为输出。关于Output_PWM，是将计算结果以脉宽调制的方式输出，不断调整方波的占空比。比如在以固态继电器控制加热器时，就必须采用此输出。正常情况下，有这三个参数就可以使用PID模块了，然后根据控制效果调整PID参数。

配置工艺对象

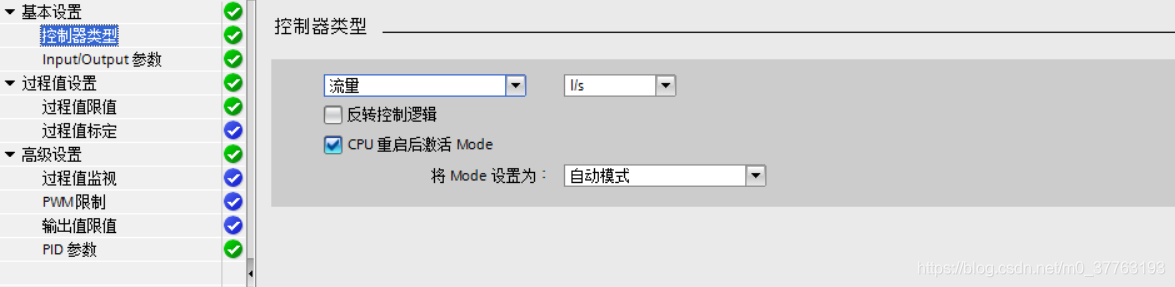

首先在工艺对象中新建，选择其中一种PID。在基本设置中将“CPU重启后激活Mode”勾选。如上面所述，配置输入以及输出。

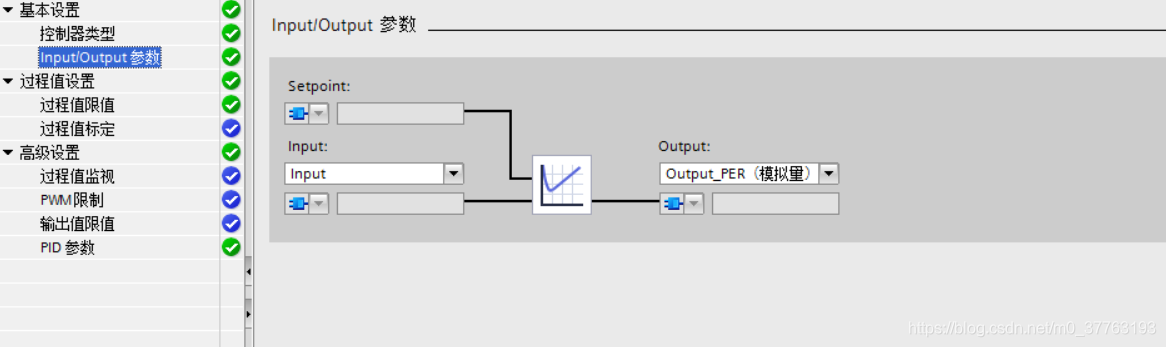

因为输入为Input，所以不需要配置过程值标定。对输出值限制，默认为0到100。对于一般的单向输出可以采用默认设置，但是对于双向输出，比如输出正负10V，去控制以及具有正反向的对象，此时需要将下限设置为-100。

实例

PID模块必须运行在定时中断中，比如OB30等。因为执行PID需要高实时性，而主程序OB1扫描周期并不是确定的。所以，需要新建一个定时中断。

 "PID_Flow"(Setpoint := "Flow".Flow_set,
               Input := "Flow".Result,
               Output_PER => "Flow".FlowValveOut);
  "QW_FlowValve" := "Flow".FlowValveOut;

其中，“PID_Flow” 是在工艺对象中建立的功能块，"QW_FlowValve"是模拟量输出。

总结

关于西门子PID的实现大家可以参考帮助文件中的框图，至于另外两个 PID 库，一个是温度专用的，一个是阀专用的，和通用的这个本质上没有太大区别，其功能也都可以在 PID _Compact 实现，就不做介绍了。
