本标准定义了用于描述SMPTE串行数字接口(SDI)上承载的有效载荷的各个方面的4字节有效载荷标识符的结构。例如:数字接口标准、图像速率、采样结构、纵横比、色度、位深度和信道或链路分配。可以可选地在引用SMPTE ST 352的应用特定文档中描述有效载荷的其他应用特定方面,例如:音频信道使用。
该标准根据SMPTE ST 291-1定义了如何将有效载荷标识符放置到10位辅助数据分组中。
表1 数字传输的通用有效载荷标识符字节定义

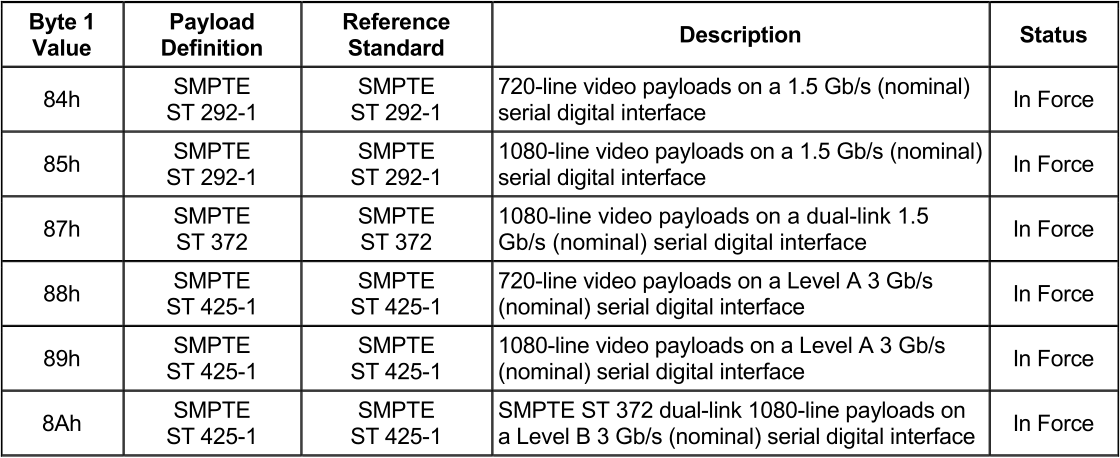

字节1:有效载荷和数字接口标识

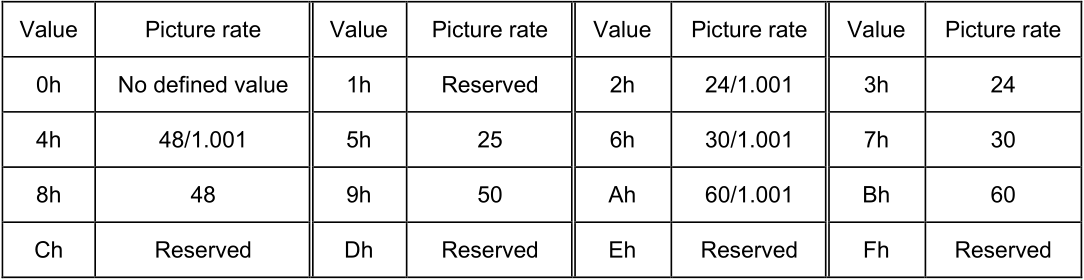

字节2:画面速率和扫描方式

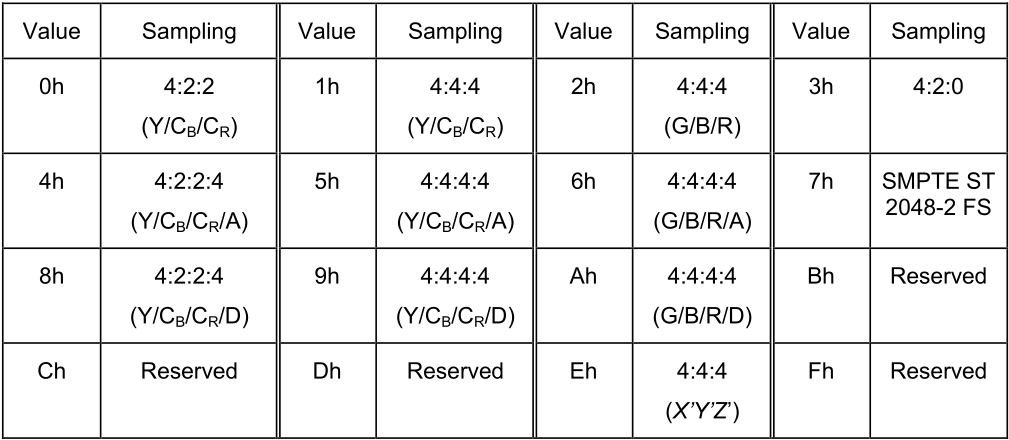

字节3:采样结构标识
字节4:特殊选项
-
通道识别:
当用于通道标识时,位b7至b5应定义为:
b7至b5=0h,标识多通道视频有效载荷的单通道有效载荷或通道1;
b7至b5=1h,标识多通道有效载荷的通道2;
b7至b5=2h,标识多通道有效载荷的通道3;
………
b7至b5=7h,标识多信道有效载荷的信道8;
2. 位深度
当用于指示样本量化的位深度时,位b1至b0应定义为:
位1至位0=0h,标识每个样本的8位量化;
位1至位0=1h,标识每个样本的10位量化。
位1至位0=2h,标识每个样本的12位量化;
位1至位0=3h,未定义
