gptp协议

帧格式：1588v2（PTP）报文格式

参考：

车载以太网之时间同步协议gPTP - 知乎

GPTP-智能驾驶时间同步之利器_king110108的博客-CSDN博客_自动驾驶时间同步

gptp主要用于一个局域网内的各个节点的时钟同步，涉及到一些概念。

IEEE 802.1AS-2011

• gptp协议

gptp协议由三部分构成

1. Header （对所有gPTP都一样）
2. Body （取决于gPTP 报文类型）
3. TLV(type length value)

报文帧位于Mac层，mac帧的类型为Ethertype = 0x88F7。

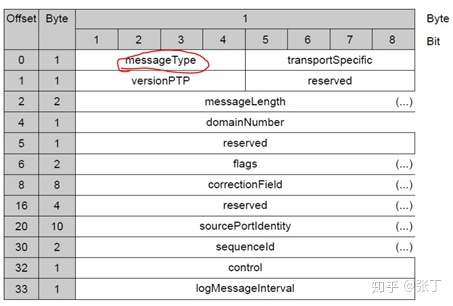

• Header: 固定是34个字节，结构如下

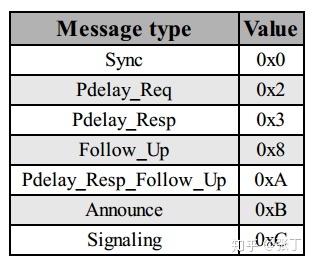

• Body:根据gptp协议的类型决定（在Header中的Message type决定，取值范围如下）

gptp需要实现的任务

• BCMA：Best Master Clock Algorithm，最佳主时钟选择算法

当系统上电后，系统所有的设备都会发一条报文来参与主时钟竞选，每一个设备都会比较自己的时钟与其他设备的时钟信息，所有节点都这样，直到选出主时钟（一个GPTP系统可以预先设定一个主时钟（比如网关等），也可以通过BCMA算法得到）

算法分为两个部分：
第一部分：从所有Annouce报文中选出最佳报文。
第二部分：使用最佳报文和自身属性比较，算出最终状态。

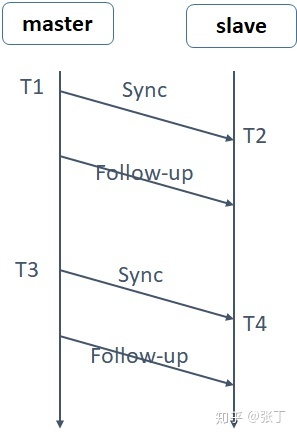

• 频率同步：

每个节点的时钟频率不一致，比如实际时间过了100s, 从节点A计时是过了90s，所以从节点需要和主节点的时钟频率需要匹配

原理：主节点过10s,从节点过 9s,那么这个偏差R = 10 / 9,然后每次从节点拿到时间就会*R ，来得到和主节点一样的时间。

偏差公式: R = (T3 - T1) / (T4 - T2)

说白了R 就是两边的时间转换系数。

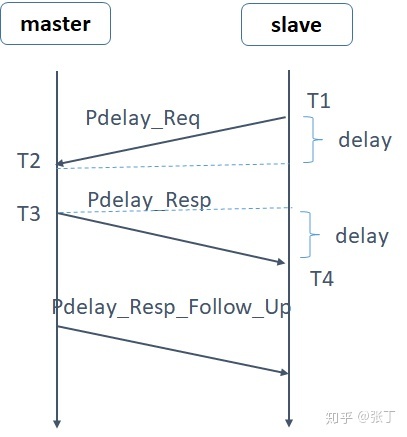

• 延时测量

为了将自己的时钟与master同步，slave必须测量出自己与master之间报文传递的延迟时间。时延测量使用到的上文中提到的PDelay_Req、PDelay_Resp和PDelay_Resp_Followup三种gPTP报文。具体的测量方式如下图所示：

从逻辑上理解：就是要算delay的时间，当到达T4时间的时候，slave拿到了T1~T4 ,所以按理说: slave---->master： delay = T4*R -T3

      master---->slave：delay = T2 -T1*R，

但是来回需要取平均，于是总的dealy：

delay = [ (T4*R -T3) + (T2 -T1*R) ] /2, 把公式整理下：

delay = [(T4 - T1)*R - (T3 - T2) ] /2

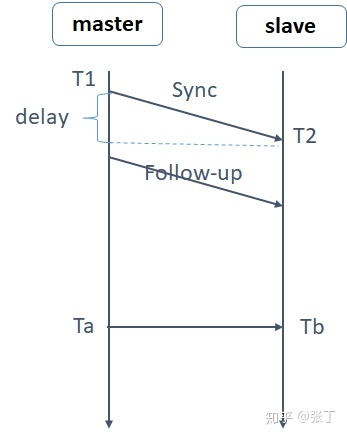

• 时间同步

按理算：T1到达Ta的时候，Tb = T1 + delay + (Tb-T2)*R  一定要*R,因为对于slave来说，经过了(Tb-T2)实际上转换到master的时间是 (Tb- T2) *R才行。

R = [Ta - ( T1 + delay) ]  / (Tb - T2),  于是可以实现 Ta  = Tb

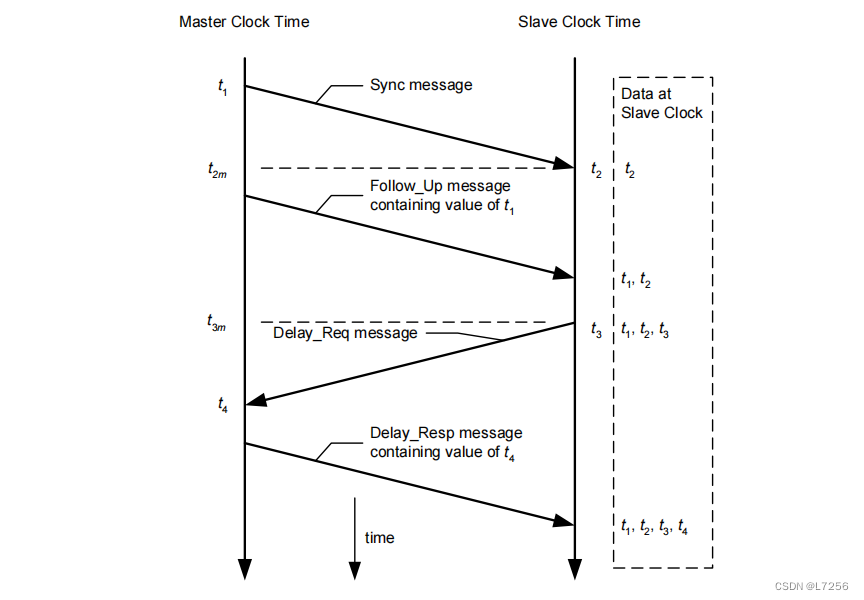

• 实现方式GitHub - bestvibes/IEEE1588-PTP: An IEEE1588 Precision Time Protocol Implementation written in Python and C using a kernel bypass.

•

1. master发送sync请求消息，slave收到slave记下时间t2, slave得到t2
2. master发送Follow-up消息，带着t1的时间。 slave得到t1,t2
3. slave发送Delay_req消息，带着时间t3,  slave得到t1,t2,t3
4. master发送Delay__Resp消息,带着时间t4

•

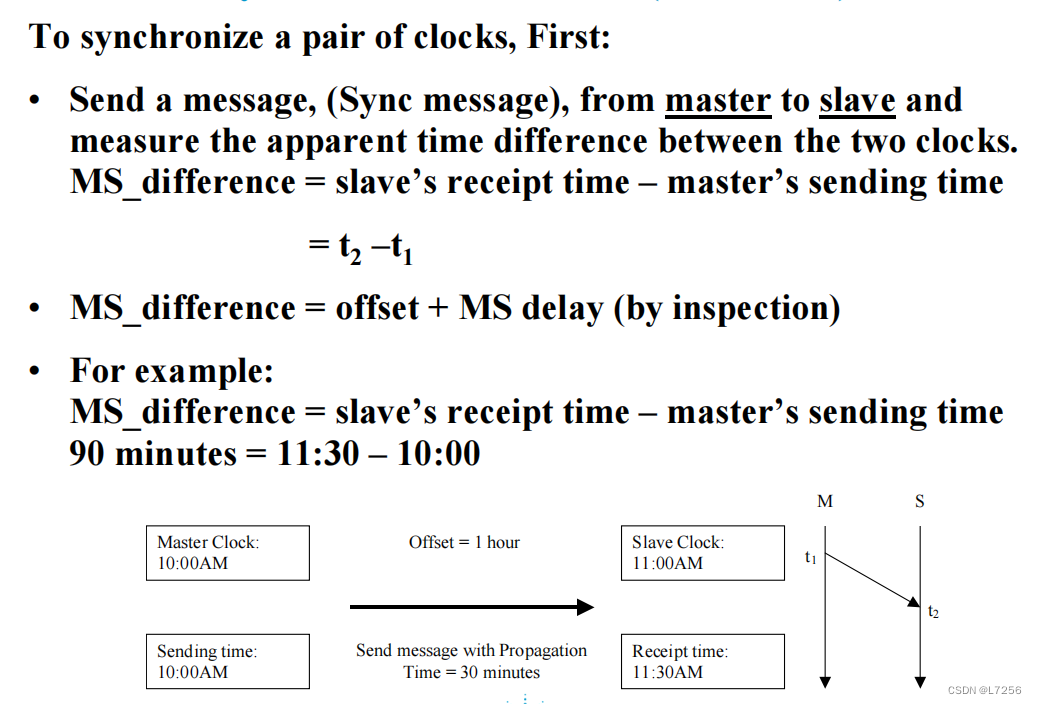

1.  master和slave之间的误差：MS_diffrence = slave收到的时间t2 - Master发送的时间 t1
2. MS_different = master和slave之间的t2 - t1 [通过sync和follow-up消息得到]
3. MS_different = master和slave的时间偏差offset + 传输的延时 MS_delay

•

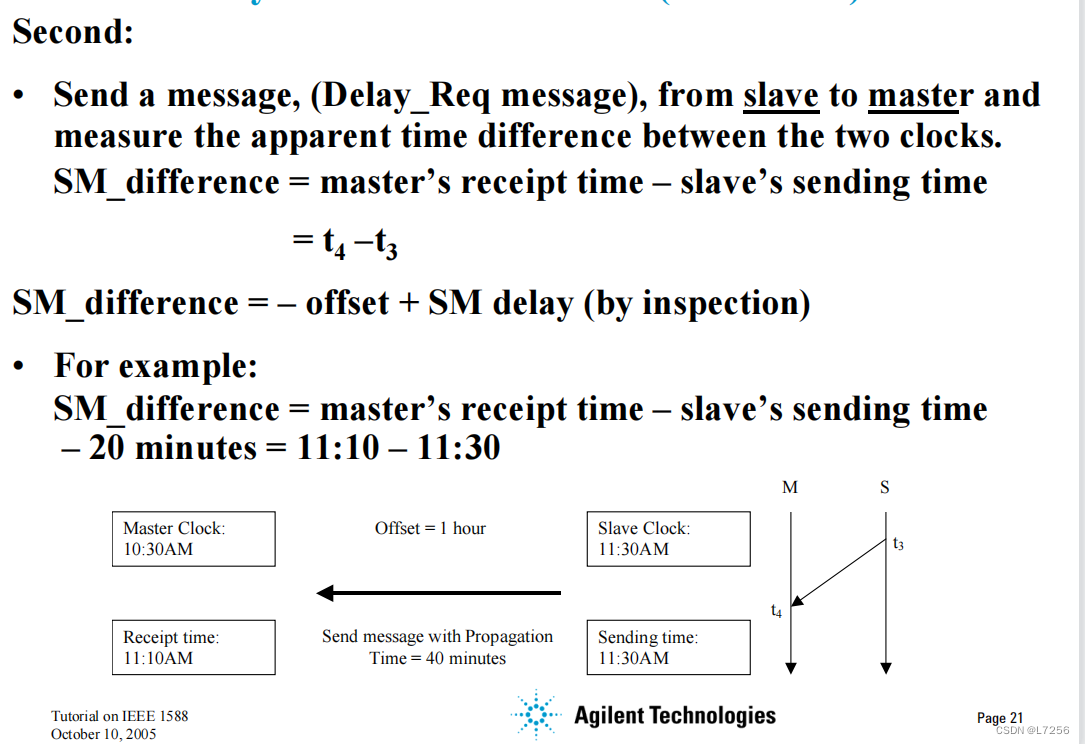

1.  同理，通过Delay_Req和Delay_Resp消息确认的t4和t3
2. SM_difference = - (slave和master的时间偏差offset) + 延时 delay

•

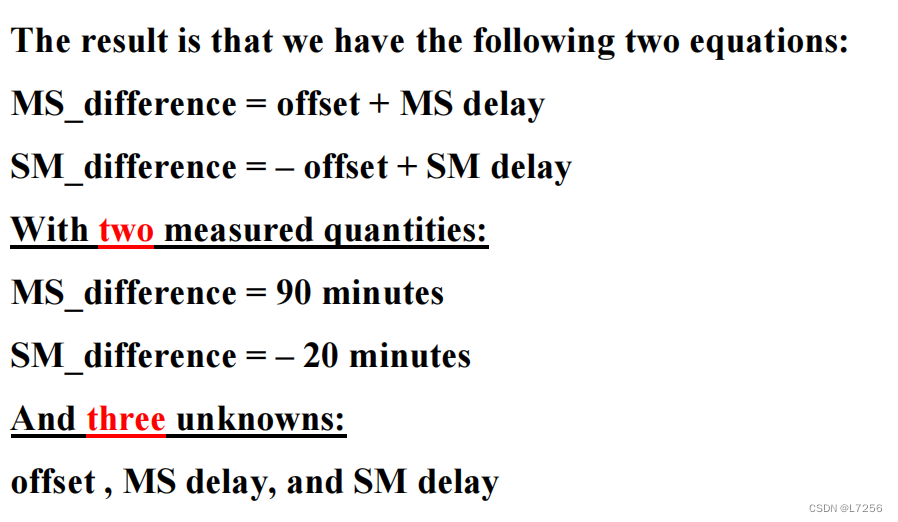

1. 通过上面的计算： MS_difference = offset + MS delay 和   SM_difference = – offset + SM delay

•

1. 于是整理上面的公式，可以得到：
2. offset = {MS_difference – SM_difference}/2    两边时间的偏差
3. one_way_delay = {MS_difference + SM_difference}/2   传输的延迟

•

1. 但是根据上面的计算，发现并不能完全精准调整时间，比如按之前的推导，时间的offset是 55 不是真正的60
2. 但如果把60对应的minutes换成ns呢，即使有误差，也是ns级别，实测最多到几百ms，与实际的网络拓扑状态有关，可以在代码加一些判定，比如delay在10ms以内，则停止纠正时间！！，但无论怎样，按照 offset = {MS_difference – SM_difference}/2 和 one_way_delay = {MS_difference + SM_difference}/2可让两端时间同步
