将图片制作成PCB板钥匙扣(结界兽篇)

记得冬奥会的时候,“冰墩墩”大火,全网一墩难求,当时就用电路板加工了一批冰墩墩,送给了同事及朋友。当时没有记录制作过程,现在《哪吒2》票房突飞猛进,一路高涨,里面结界兽无论是谁都能硬抗3秒,于是又萌生了做结界兽钥匙扣的想法,现把过程记录下分享给大家。
在这里插入图片描述

1.准备工作

(1)一张结界兽照片
(2)美图秀秀软件
(3)立创EDA(专业版)或AD22画板软件

在这里插入图片描述

2.图片预处理

用美图秀秀将图片背景颜色改为白色,并将两个结界兽分开,搞成2张图片
在这里插入图片描述
在这里插入图片描述

3.图片单色处理

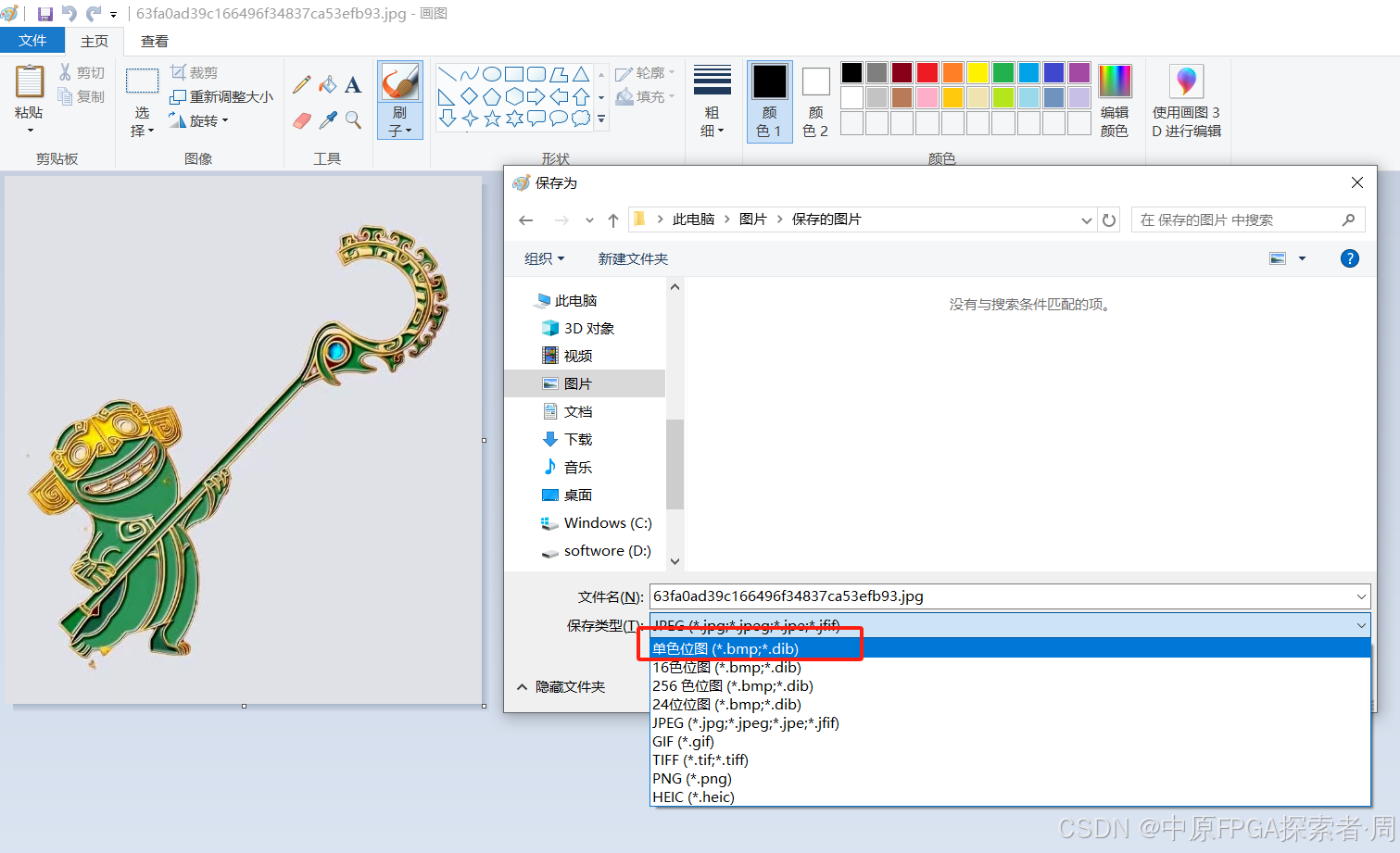

即将彩色图片变成单色黑白图片,可采用电脑系统自带的画图,编辑,另存为单色位图
在这里插入图片描述
单色位图保存完成后,更改图片后缀为JPG格式,得到两张黑白图片
在这里插入图片描述

在这里插入图片描述

4.PCB图绘制

以立创EDA软件为例

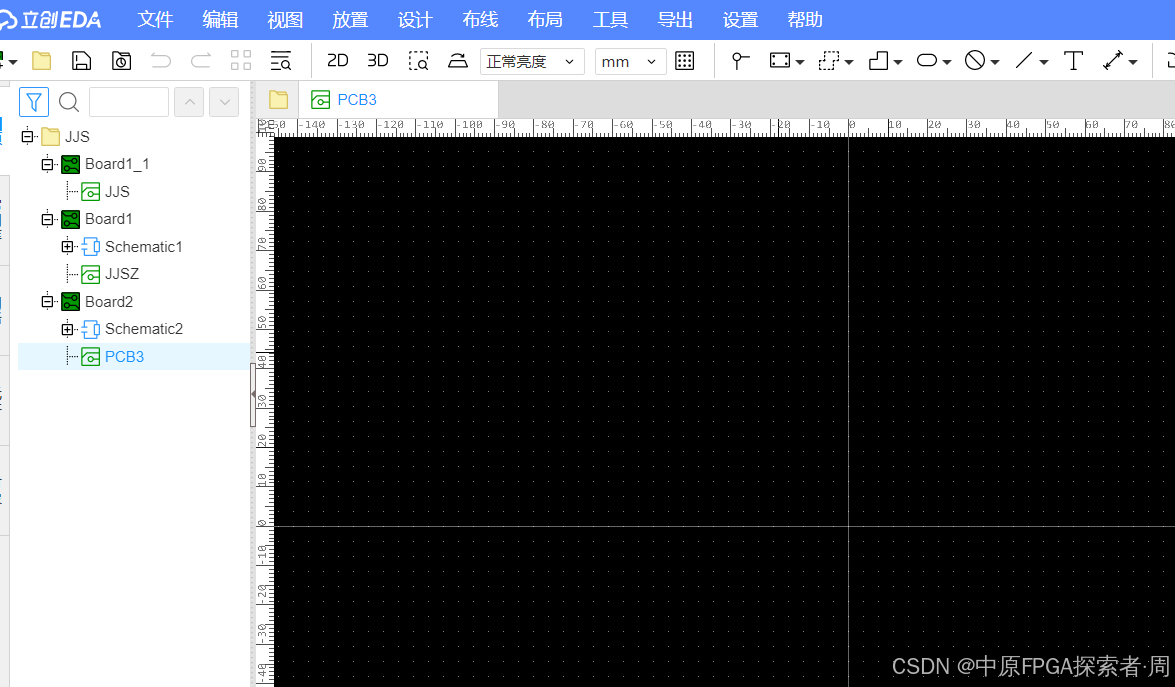

4.1新建工程,新建PCB

在这里插入图片描述

4.2导入图片

在这里插入图片描述

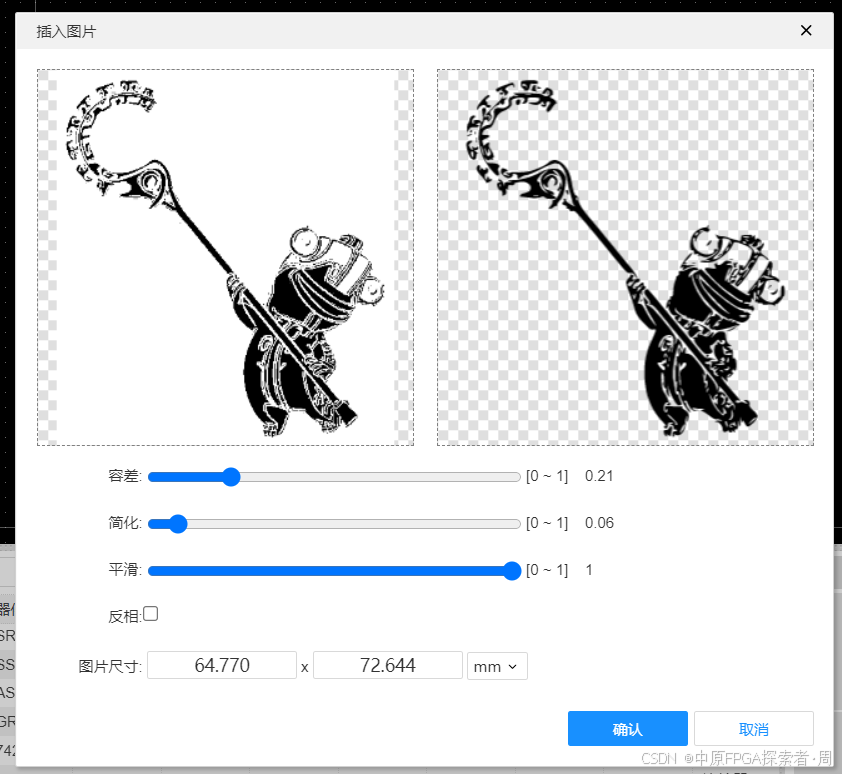

选择相应的图片,自己适当调整图示中相关参数,点击确认;
在这里插入图片描述

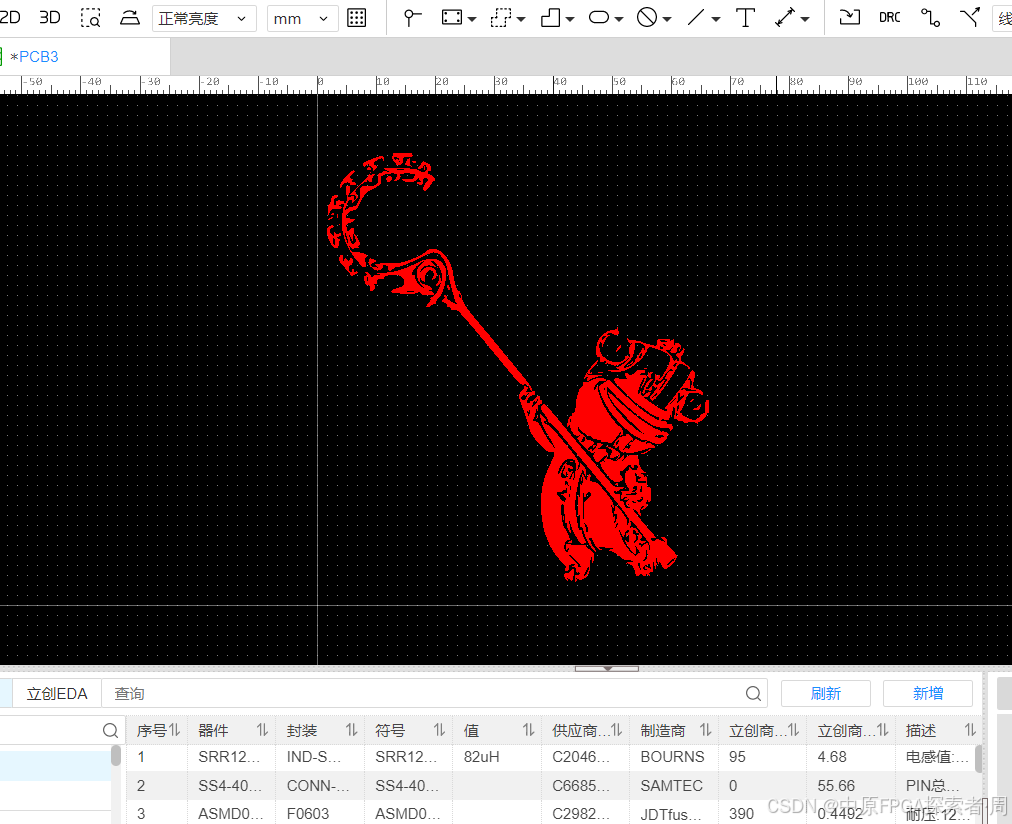

这样一个结界兽就放置在了绘图区域;
在这里插入图片描述

4.3绘制板框

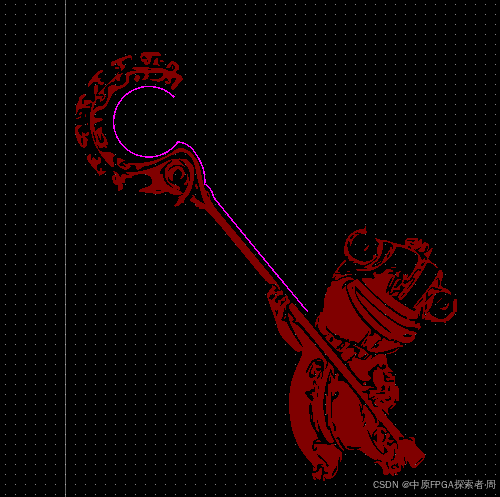

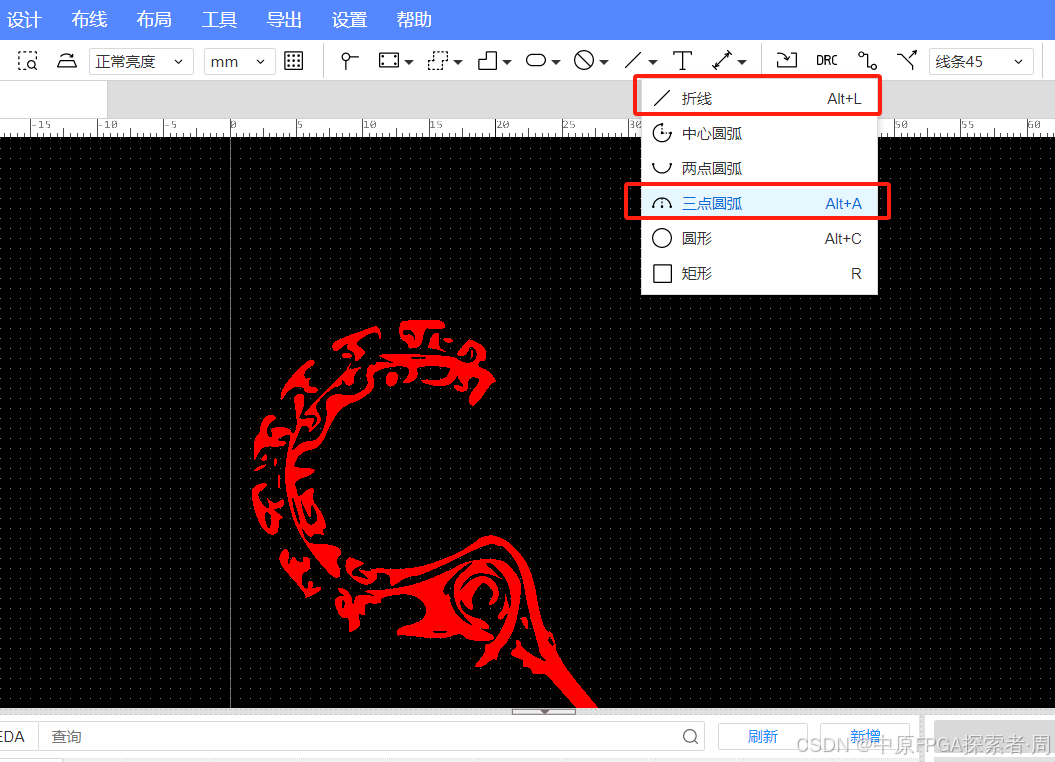

将图片制作成PCB板最占工作量的地方就是绘制板框,就是加工成PCB的形状,我们只需要沿着图片画一圈板框线就行。建议用折线和三点圆弧这两种,直线部分用折线画,其余部分用三点圆弧画。
在这里插入图片描述

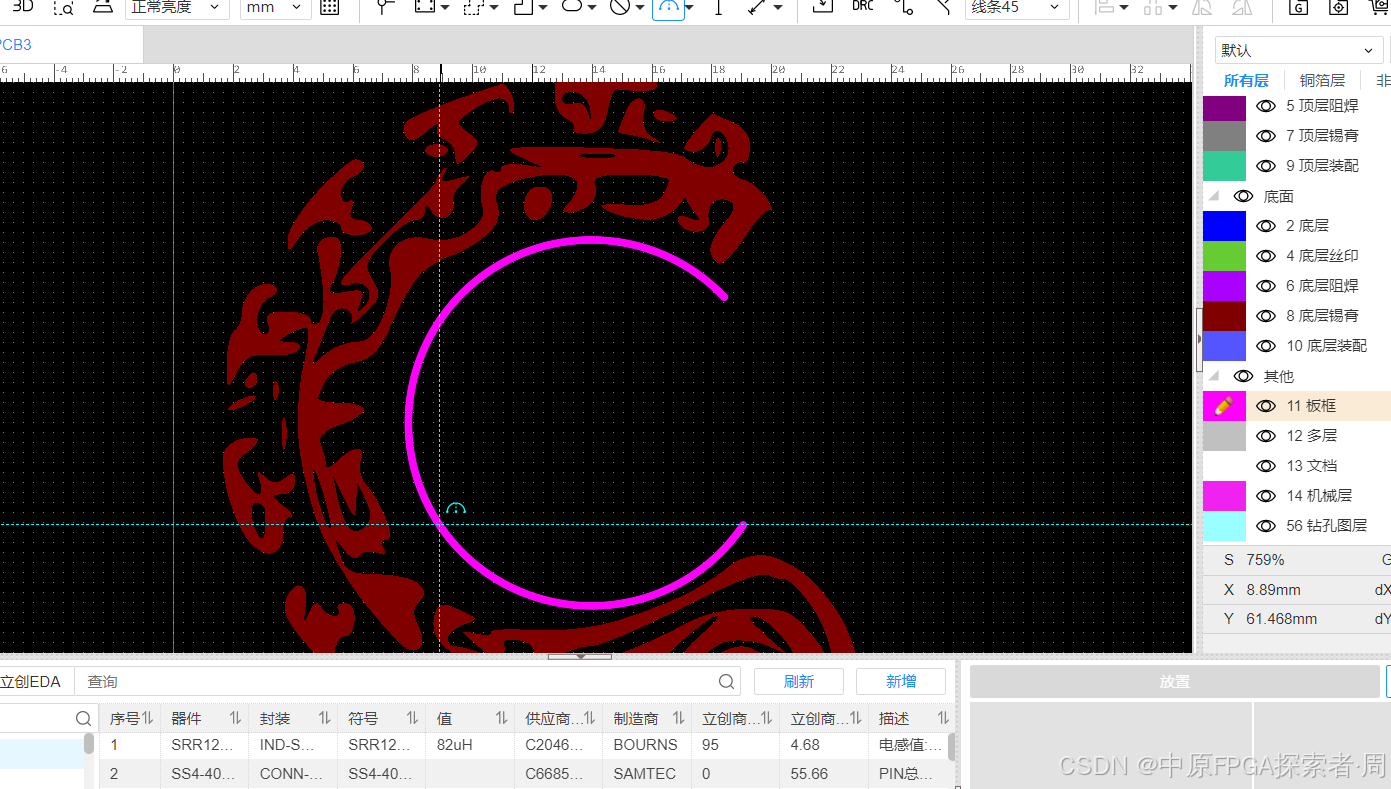

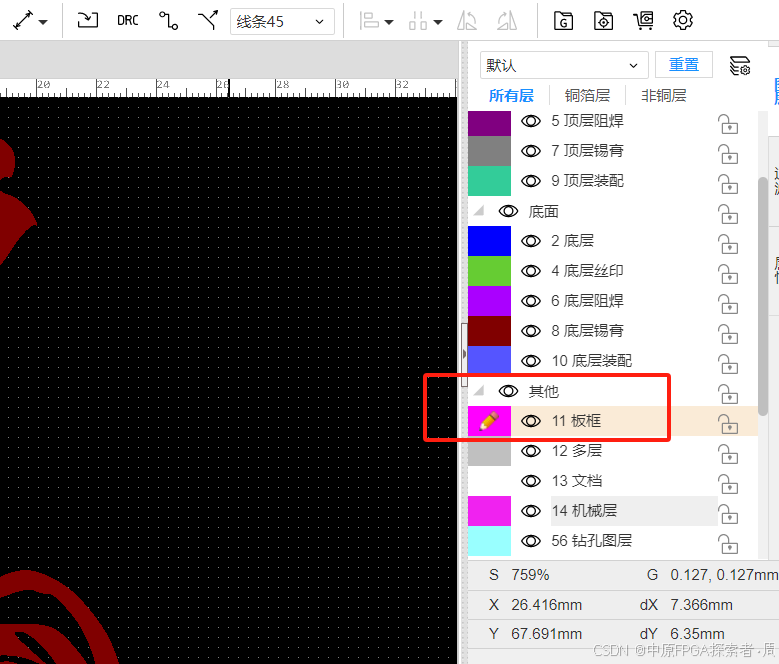

将右侧设置在板框层
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

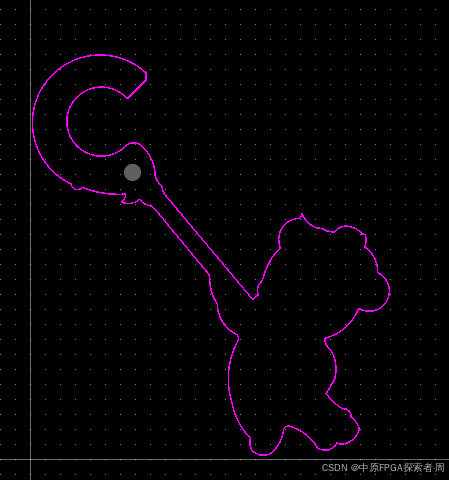

最终画出板框
在这里插入图片描述

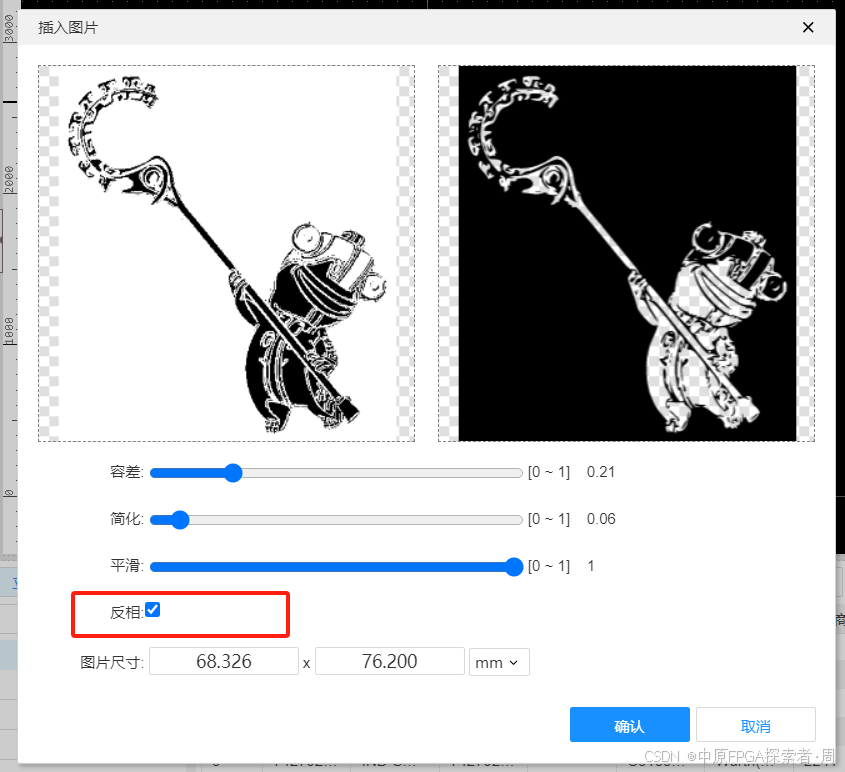

4.4重新反相导入图片作为阻焊层,铺铜皮

板框画好之后,刚才导入的图片就可以删掉了,因为想要加工出来,和结界兽原有色彩一致,即绿色+金色,将PCB板加工成绿色阻焊,需要为金色的部分直接铺铜裸露;将原来的图片反相导入,并作为组焊层,即可实现绿色,顶层及底层全部铺铜即可实现裸露为金色
在这里插入图片描述

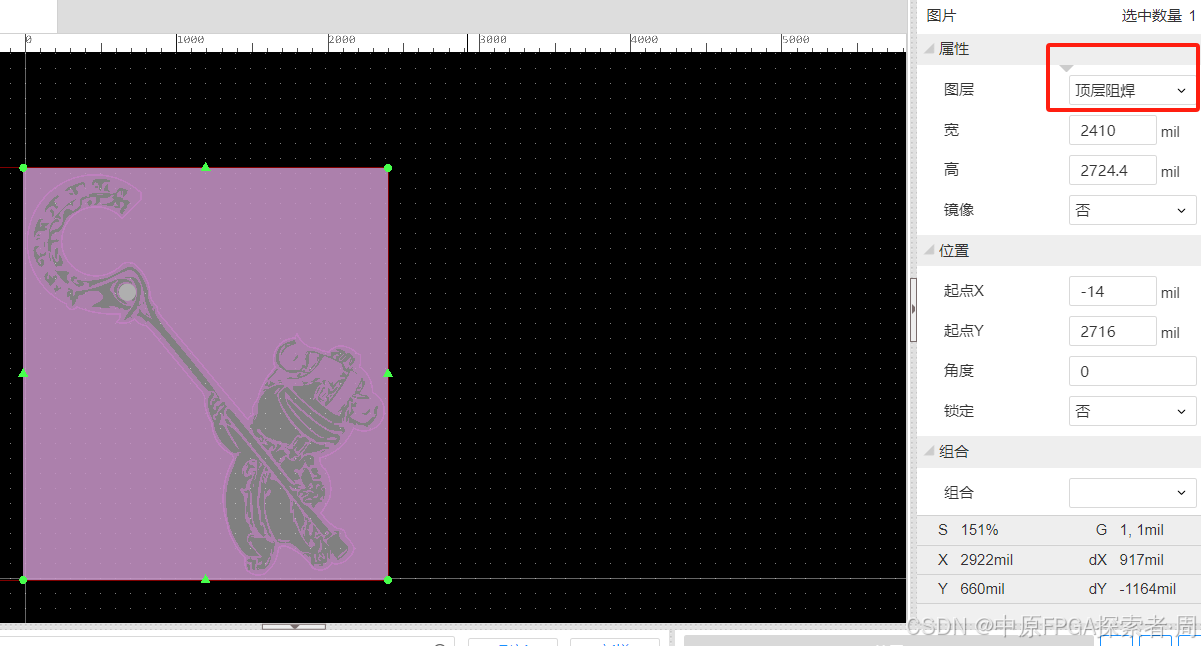

导入后选中,放置在顶层组焊层,并调整大小放置在板框内;
在这里插入图片描述

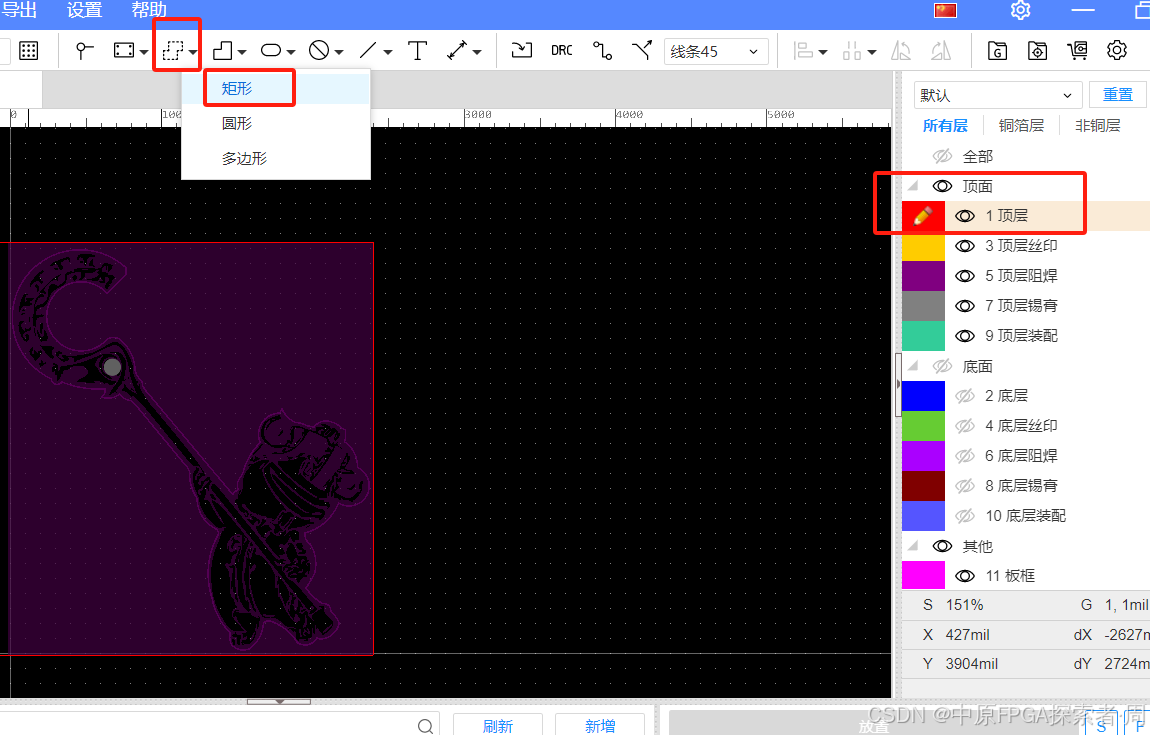

在顶层放置一个矩形,进行铺铜;
在这里插入图片描述
板子底层阻焊和底层铜皮进行同样的操作;

4.5 放置过孔作为钥匙扣孔

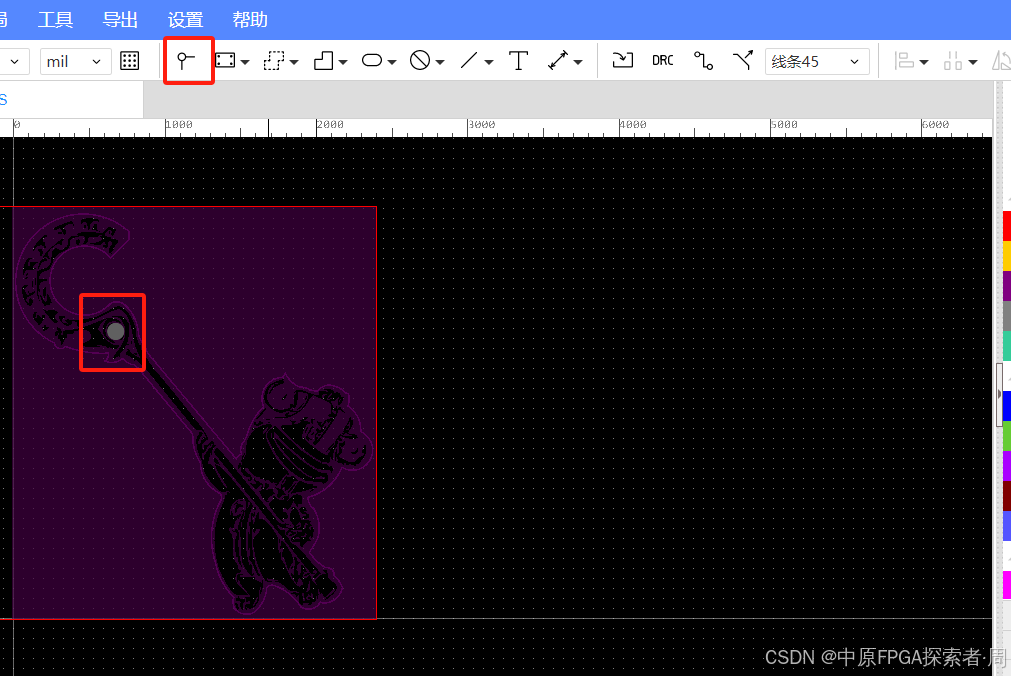

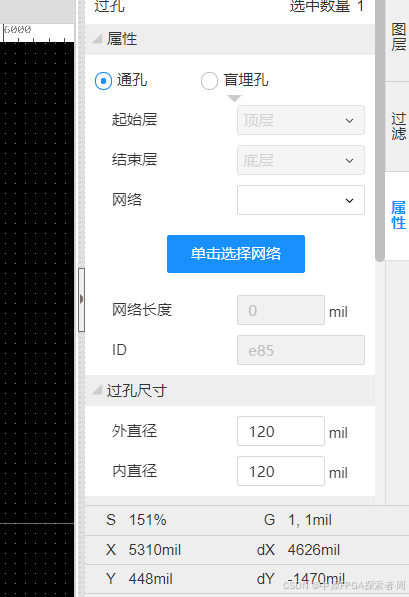

在自己想要的位置放置一个过孔作为钥匙扣孔,孔内外直径可设置为120mil,孔径约3mm。
在这里插入图片描述
在这里插入图片描述

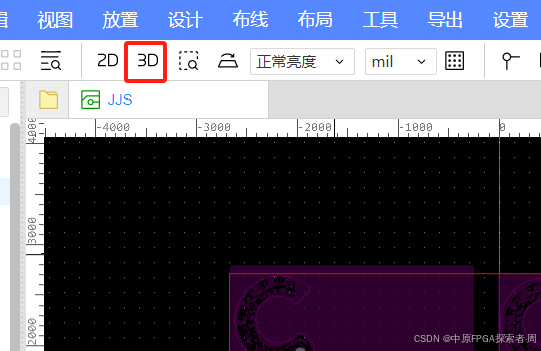

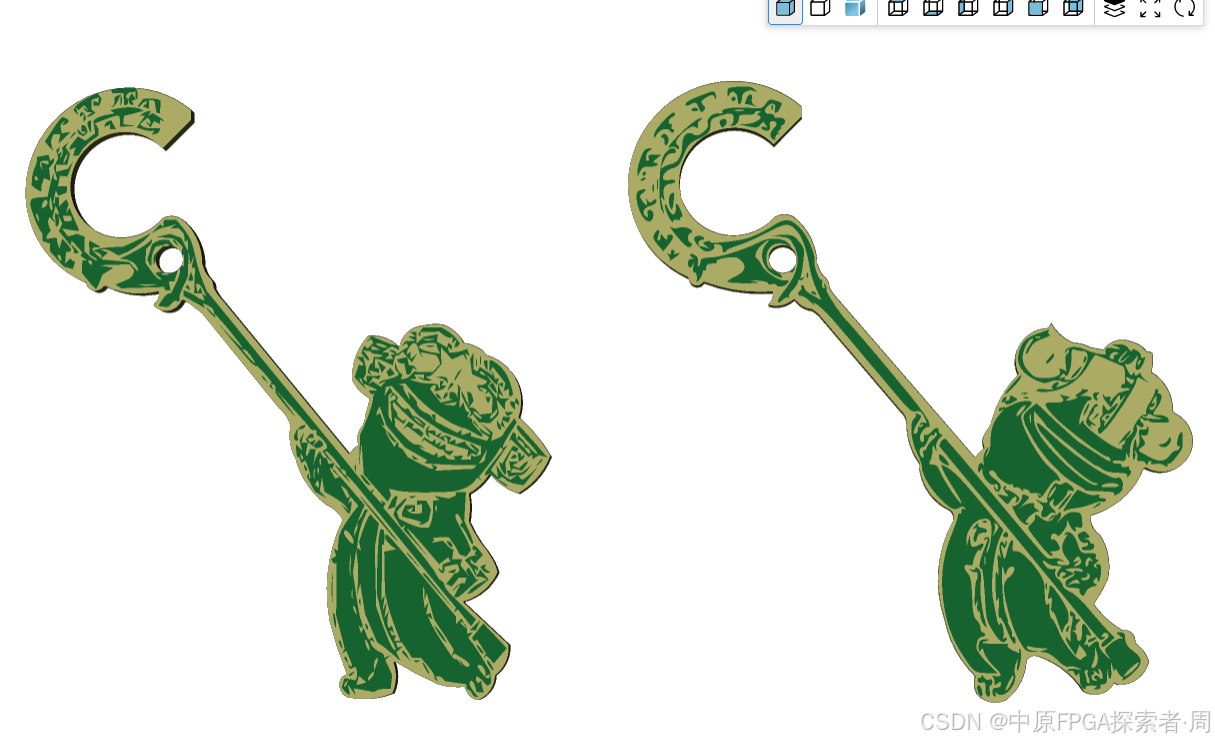

4.6 3D显示查看

在这里插入图片描述

在这里插入图片描述
可以进行旋转查看操作。

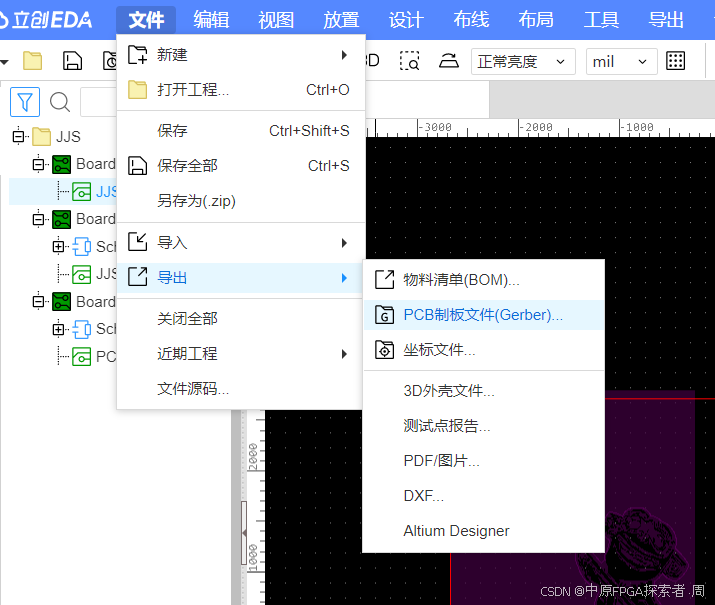

4.7 导出gerber加工文件

在这里插入图片描述
gerber文件导出后就可以送到板厂加工了。

AD22软件从资料上看是可以支持图片导入的,步骤应该差不多,大家可以自行验证。
