刚打好的板子,拿来一看,过孔没盖油,有些间距比较小。以前用别的EDA,从来没出现过这样的问题,这个什么原因呢?

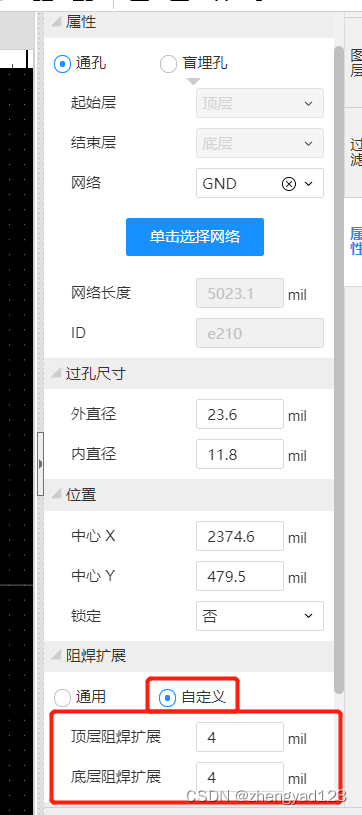

问了下,技术支持,原来和过孔的一个属性有关系——阻焊扩展。要将阻焊扩展设为负数 如“-1000” ,如果为整数,就代表开窗了,看了看自己板子,过孔属性如下。
好了,问题找到了。
因为这个板子是导入的,可能上面属性都是“自定义”,值为“4mil” 。

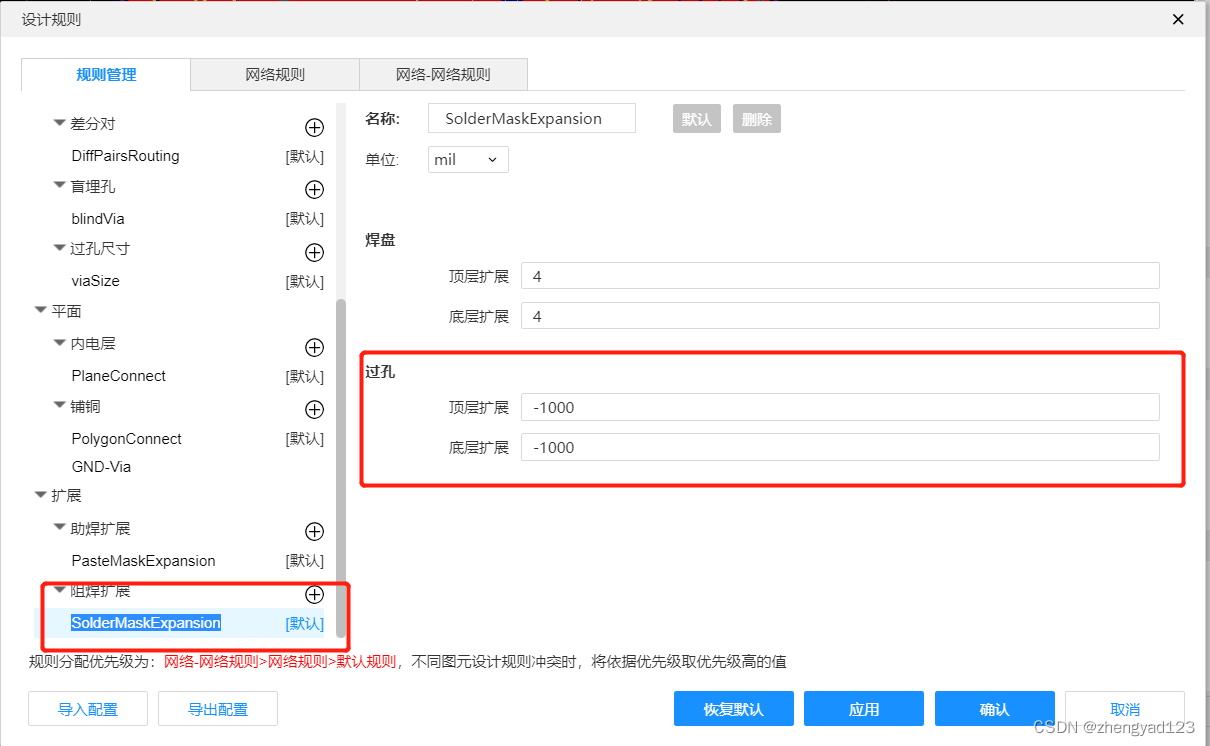

如果立创EDA放置的过孔,上面的属性,默认是“通用”,需要在设计规则里改下。
建议画板前先检查一下 这项设置,在设计规则里改好,如果是导入的,就检查下每个过孔的属性。
