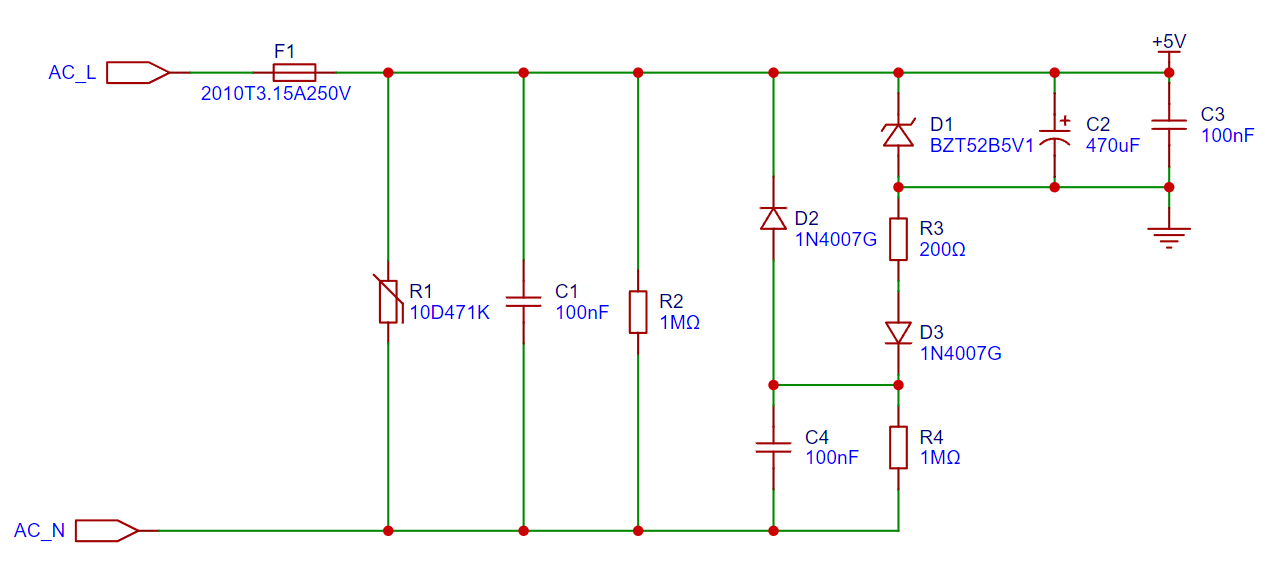

为了降低成本，对于一些要求功率较小的小家电的电源设计，往往采用阻容降压电路。阻容降压电路的特点是：
①电路中需要提供的直流电流较小；
②待机功耗要求没有特殊要求。
对于①电路提供电流大小的问题，主要受限流电流C4的影响，在L正半周时，电流主要流经负载和C4,C4的容抗越低，能提供的电流越大，由于电路只提供半波整流，所以电流=电压/容抗的1/2，总的公式就是I=Upifc。例如1uF电容在220V/50Hz时提供的电流时3.4mA。
对于②待机功耗的问题，主要受负载电路正常工作的功耗的影响，对于稳压管限压电路，在负载满功率工作时，电流大部分流过负载，在负载轻载情况下，同样大小的电流要通过稳压二极管，所以设备在待机和正常工作时消耗功率区别不大。
R2和R4的作用主要时泄放电容电荷，保证插座在拔掉后，1秒内，L/N两端电压小于34V.

C2电容大小的选择可以根据纹波电压来选择，比如允许的纹波是0.5V,在负半周（10ms）内要输出的电流是20mA，根据电荷守恒CU = It，C=It/U = 20mA*10ms/0.5v = 400uF
