摘要： 本文深入探讨了 Halcon 中深度学习目标检测的原理与应用。首先介绍了目标检测在计算机视觉领域的重要性，随后详细阐述了 Halcon 深度学习目标检测的技术基础，包括卷积神经网络等核心概念。接着深入剖析其工作原理，涵盖数据预处理、模型训练、目标检测与定位等关键环节。通过多个实际应用案例展示了 Halcon 在工业检测、安防监控、智能交通等领域的卓越表现，分析了其优势与局限性，并对未来发展趋势进行了展望，旨在为相关领域的研究人员、工程师等提供全面深入的 Halcon 深度学习目标检测技术参考。

关键词：Halcon；深度学习；目标检测；计算机视觉；工业应用

一、引言

随着计算机技术和人工智能的飞速发展，计算机视觉领域取得了巨大的进步。目标检测作为计算机视觉中的一项关键任务，旨在从图像或视频中准确地识别出特定目标的位置和类别。它在众多领域都有着广泛的应用，如工业制造中的产品质量检测、安防监控中的人员与物体识别、智能交通中的车辆检测与违章监控等。Halcon 作为一款强大的机器视觉软件，其深度学习目标检测功能为解决这些实际问题提供了高效、可靠的解决方案。深入研究 Halcon 深度学习目标检测的原理及应用具有重要的理论与实践意义。

二、Halcon 深度学习目标检测的技术基础

（一）卷积神经网络（CNN）

卷积神经网络是深度学习目标检测的核心技术基础。它通过卷积层、池化层和全连接层等结构对图像数据进行特征提取和分类。卷积层利用卷积核在图像上滑动进行卷积运算，提取图像的局部特征，如边缘、纹理等。池化层则对特征图进行下采样，减少数据量并保留主要特征，常用的池化方法有最大池化和平均池化。全连接层将提取到的特征进行整合并映射到最终的类别预测和目标位置信息。在 Halcon 中，基于 CNN 的架构经过优化和定制，以适应不同的目标检测任务需求。

（二）深度学习框架集成

Halcon 集成了先进的深度学习框架，能够充分利用 GPU 加速计算，提高模型训练和目标检测的效率。它支持多种深度学习模型架构，如基于区域的卷积神经网络（R-CNN）系列、单次多框检测器（SSD）、YOLO（You Only Look Once）等，并提供了方便的接口用于模型的构建、训练和部署。这种集成使得用户可以在 Halcon 环境中灵活地选择和应用不同的深度学习模型，根据具体的应用场景和数据特点进行优化和调整。

三、Halcon 深度学习目标检测的工作原理

（一）数据预处理

在进行目标检测之前，需要对图像数据进行预处理。这包括图像的读取、裁剪、缩放、归一化等操作。Halcon 提供了丰富的图像处理函数，可以方便地对图像进行各种预处理操作，以适应深度学习模型的输入要求。例如，将图像统一缩放为模型指定的大小，对图像像素值进行归一化处理，使其范围在 0 到 1 之间或符合特定的分布，从而提高模型的训练效果和泛化能力。

（二）模型训练

数据集准备
构建高质量的数据集是模型训练的关键。数据集应包含大量的图像样本，并且每个图像都要标注出目标的类别和位置信息。对于目标位置的标注，通常采用边界框（bounding box）的方式，即确定目标在图像中的左上角和右下角坐标。Halcon 提供了数据标注工具，方便用户对图像进行标注，并将标注信息保存为特定的格式。
模型架构选择与初始化
根据目标检测任务的特点选择合适的深度学习模型架构，如前面提到的 R-CNN、SSD 或 YOLO 等。在 Halcon 中，可以通过简单的参数设置来初始化选定的模型架构，并配置模型的超参数，如学习率、迭代次数、批处理大小等。这些超参数的设置会影响模型的训练速度和性能，需要根据经验和实验进行调整。
训练过程
模型训练过程是一个基于梯度下降的优化过程。在训练过程中，将预处理后的图像数据输入到模型中，模型根据当前的参数计算预测结果，然后通过损失函数计算预测结果与真实标注之间的误差。根据误差反向传播算法，计算模型参数的梯度，并利用优化算法（如随机梯度下降、Adam 优化器等）对参数进行更新。这个过程不断重复，直到模型收敛或达到预设的训练次数。在 Halcon 中，可以实时监控训练过程中的损失值、准确率等指标，以便及时调整训练策略。

（三）目标检测与定位

模型推理
当训练好的模型应用于目标检测时，首先将待检测的图像输入到模型中。模型会对图像进行前向传播计算，提取图像特征并预测目标的类别和位置信息。对于每个预测的目标，模型会输出其所属的类别概率以及边界框的坐标信息。
非极大值抑制（NMS）
由于模型可能会对同一目标产生多个相似的检测结果，为了得到最终准确的目标检测结果，需要进行非极大值抑制操作。NMS 的原理是根据目标的类别和置信度得分，筛选出每个类别中置信度最高的边界框，并抑制与其重叠度较高的其他边界框。在 Halcon 中，内置了高效的 NMS 算法，可以快速地对模型输出的检测结果进行处理，得到最终的目标检测和定位结果。

四、Halcon 深度学习目标检测的应用案例

（一）工业检测

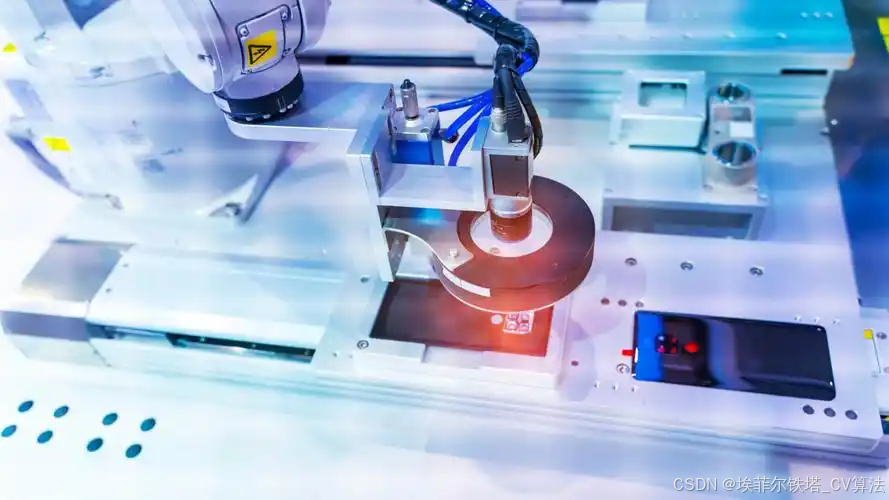

在工业生产线上，Halcon 深度学习目标检测可用于产品外观缺陷检测、零部件装配检测等任务。例如，在电子制造行业，对 PCB 板上的元器件进行检测，判断元器件是否缺失、偏移、损坏等。通过对大量正常和缺陷 PCB 板图像的训练，深度学习模型可以准确地识别出各种缺陷类型，并定位缺陷的位置，提高了检测的准确性和效率，降低了人工检测的成本和误检率。

（二）安防监控

在安防监控领域，Halcon 能够实时检测监控视频中的人员、车辆等目标。对于人员检测，可以识别出人员的行为动作，如闯入、徘徊等异常行为，并及时发出警报。在车辆检测方面，可以检测车辆的类型、车牌号码、行驶轨迹等信息，用于交通流量监测、违章行为识别等。例如，在停车场管理中，利用目标检测技术可以实现车辆的自动识别与计数，提高停车场的管理效率。

（三）智能交通

在智能交通系统中，Halcon 深度学习目标检测可应用于交通标志识别、车辆识别与跟踪等任务。通过对交通场景图像的分析，模型可以准确识别交通标志的含义，为自动驾驶车辆提供重要的信息支持。同时，对道路上行驶车辆的检测和跟踪，可以实现车距测量、碰撞预警等功能，提高道路交通安全。例如，在高速公路上，利用目标检测技术对车辆进行实时监测，及时发现车辆故障或异常行驶情况，保障道路畅通和行车安全。

五、Halcon 深度学习目标检测的优势与局限性

（一）优势

高精度检测
Halcon 结合深度学习技术能够实现高精度的目标检测，对于复杂场景和多种目标类型都能有较好的识别效果。其先进的模型架构和优化算法可以有效地提取图像特征，准确地判断目标的类别和位置。
高效开发与部署
Halcon 提供了简洁易用的开发环境和丰富的函数库，使得开发人员可以快速地构建和部署目标检测应用。无论是在工业 PC 还是嵌入式设备上，都可以方便地将训练好的模型集成到实际应用系统中，降低了开发成本和周期。
良好的兼容性
Halcon 可以与多种硬件设备和软件系统兼容，如不同品牌的相机、工业机器人控制系统等。这使得它在工业自动化等领域能够与其他设备无缝集成，构建完整的智能视觉解决方案。

（二）局限性

对数据的依赖
深度学习模型的性能很大程度上依赖于大量的标注数据。获取高质量的标注数据往往需要耗费大量的人力和时间成本。如果数据量不足或标注不准确，会影响模型的训练效果和泛化能力。
计算资源需求
深度学习目标检测模型通常需要较高的计算资源，尤其是在模型训练阶段。虽然 Halcon 支持 GPU 加速，但对于一些大规模的数据集和复杂的模型架构，仍然可能需要高性能的计算设备，这在一定程度上限制了其应用范围。
模型可解释性差
深度学习模型的内部机制较为复杂，其决策过程难以直观地解释。在一些对安全性和可靠性要求较高的应用场景中，如医疗诊断、航空航天等，模型的可解释性差可能会导致用户对检测结果的信任度降低。

六、结论与展望

Halcon 深度学习目标检测技术在计算机视觉领域展现出了强大的实力，通过其先进的技术基础、高效的工作原理以及广泛的应用案例，为工业检测、安防监控、智能交通等众多领域提供了可靠的解决方案。尽管存在一些局限性，但随着技术的不断发展，如数据增强技术的改进、轻量级模型的研究、可解释性人工智能的探索等，有望进一步提升 Halcon 深度学习目标检测的性能并拓展其应用范围。未来，Halcon 有望在更多新兴领域如智能家居、虚拟现实、智能农业等发挥重要作用，推动计算机视觉技术在各个行业的深度应用与创新发展。

七、代码示例

以下是一个使用 Halcon 进行深度学习目标检测的简单示例代码，以检测图像中的物体为例，这里假设是检测常见的物体类别（比如瓶子、杯子等），基于预训练的模型进行推理来展示其基本流程。在实际应用中，你需要根据自己的具体检测目标、数据集等情况进行更深入的调整和训练等操作。

环境准备

确保已经安装好 Halcon 软件，并且拥有对应的开发环境（比如在 Halcon 自带的开发 IDE 或者和其他编程语言结合使用的环境，这里以 Halcon 的独立开发环境为例来展示代码）。

代码示例

* 关闭所有窗口
dev_close_window ()

* 读取要检测的图像
read_image (Image, 'your_image_path.jpg')
* 获取图像的尺寸
get_image_size (Image, Width, Height)

* 打开一个适应图像尺寸的窗口
dev_open_window_fit_image (Image, 0, 0, -1, -1, WindowHandle)
* 设置显示的颜色和字体等相关属性
dev_set_color ('green')
dev_set_draw ('margin')
dev_set_line_width (3)

* 加载预训练的深度学习目标检测模型（这里以Halcon自带的示例模型格式为例，实际需替换为你的模型）
ModelID := 'pretrained_model_path.omd'
read_dl_model (ModelID, DLModelHandle)

* 准备输入图像数据，将图像转换为适合模型输入的格式（比如调整大小、归一化等）
PreprocessedImage := gen_image_proto (Image, 0)
* 进行图像数据归一化，这里假设模型要求像素值归一化到0-1区间
scale_image (PreprocessedImage, PreprocessedImage, 0, 255)

* 设置模型推理时的参数（比如批处理大小等，根据模型要求设置，此处简单示例）
BatchSize := 1
* 进行模型推理，得到检测结果（类别、置信度、边界框坐标等信息）
execute_dl_model (DLModelHandle, PreprocessedImage, [], DLResultHandle)
get_dl_model_result (DLResultHandle, 'class_ids', ClassIDs, [], [], [])
get_dl_model_result (DLResultHandle, 'confidences', Confidences, [], [], [])
get_dl_model_result (DLResultHandle, 'bounding_boxes', BoundingBoxes, [], [], [])

* 进行非极大值抑制，去除重复的检测结果，得到最终较为准确的检测结果
Indices := select_dl_model_results (Confidences, 0.5, [], [], [])
NMSIndices := non_maximum_suppression (BoundingBoxes, Confidences, 0.5, [], [], [], Indices)

* 遍历最终的检测结果并在图像上显示出来
for Index := 0 to |NMSIndices| - 1 by 1
    * 获取当前检测结果对应的类别ID
    ClassID := ClassIDs[NMSIndices[Index]]
    * 获取当前检测结果的置信度
    Confidence := Confidences[NMSIndices[Index]]
    * 获取当前检测结果的边界框坐标（左上角x、左上角y、右下角x、右下角y）
    BoundingBox := BoundingBoxes[NMSIndices[Index]]
    * 在窗口中显示检测结果的边界框以及类别和置信度信息
    dev_display (Image)
    dev_display_rectangle1 (WindowHandle, BoundingBox[0], BoundingBox[1], BoundingBox[2], BoundingBox[3])
    disp_message (WindowHandle, 'Class:' + ClassID + ', Confidence:' + Confidence, 'window', BoundingBox[1], BoundingBox[0], 'black', 'true')
endfor

* 清除模型相关的资源，释放内存
clear_dl_model (DLModelHandle)

上述代码的详细步骤解释如下：

图像读取与窗口准备：
- 首先使用 dev_close_window() 关闭所有可能存在的显示窗口，保证环境干净。
- 通过 read_image 函数读取指定路径的图像，然后利用 get_image_size 获取图像的宽度和高度信息。
- 使用 dev_open_window_fit_image 打开一个能适配图像尺寸的窗口用于后续显示检测结果，并且设置好显示相关的颜色、绘制样式以及线条宽度等属性，方便结果展示清晰美观。
模型加载与图像预处理：
- 通过 read_dl_model 加载预训练好的深度学习目标检测模型（这里要替换为你实际可用的模型路径及对应的模型文件格式）。
- 利用 gen_image_proto 和 scale_image 函数对读取的原始图像进行预处理，将其转换为适合模型输入的格式，比如调整图像的尺寸、归一化像素值等操作，确保符合模型的输入要求。
模型推理与结果处理：
- 使用 execute_dl_model 让加载的模型对预处理后的图像进行推理，得到包含目标类别、置信度以及边界框坐标等信息的结果，通过对应的 get_dl_model_result 函数分别提取这些关键结果数据。
- 接着运用 select_dl_model_results 按照一定的置信度阈值（这里示例设为 0.5，可根据实际需求调整）筛选出初步有一定可信度的检测结果，再通过 non_maximum_suppression 进行非极大值抑制操作，去除重复多余的检测结果，得到最终较为准确的检测结果索引 NMSIndices。
结果显示与资源清理：
- 最后通过循环遍历最终的检测结果索引 NMSIndices，在显示窗口中利用 dev_display 显示原始图像，用 dev_display_rectangle1 绘制出目标的边界框，并通过 disp_message 显示目标的类别和对应的置信度信息，直观展示检测结果。
- 完成检测后，使用 clear_dl_model 函数清除模型相关资源，释放内存，避免内存泄漏等问题。
