一、原理

小波变换基础
- 小波变换是一种时频分析方法，它通过将信号分解为不同尺度（频率）和位置的小波分量来分析信号。与传统的傅里叶变换相比，傅里叶变换只能提供信号的频率信息，而小波变换能够同时提供信号的时间和频率信息，这使得它在处理非平稳信号时具有很大的优势。
- 小波函数是一种具有有限持续时间和振荡特性的函数，常用的小波函数有 Daubechies 小波（如 db4）、Symlet 小波等。以 Daubechies 小波为例，它是由一系列的滤波器系数定义的，这些系数决定了小波的形状和特性。
小波分解过程
- 多层分解原理：在代码中使用wavedec函数进行小波分解。假设信号为x(n)，小波分解的基本思想是将信号通过一系列的低通滤波器H和高通滤波器G，将信号分解为不同频率的子带。例如，对于一层分解，信号x(n)可以分解为近似系数cA1（通过低通滤波器得到的低频部分）和细节系数cD1（通过高通滤波器得到的高频部分）。
- 数学表达式：设x(n)的长度为N，经过一层分解后， $cA1 = \sum_{n = 0}^{N - 1}x(n)h(2n - k)$ （h为低通滤波器系数）， $cD1=\sum_{n = 0}^{N - 1}x(n)g(2n - k)$ （g为高通滤波器系数）。当进行多层分解时，如分解层，会在近似系数cA1的基础上继续分解，得到cA2和cD2，以此类推，最终得到一系列的细节系数和最后一层的近似系数cAL。这些系数在代码中存储在C和L变量中，C包含了所有的系数，L包含了每层系数的长度信息。
噪声估计与阈值处理
- 噪声标准差估计：在代码中，通过sigma = median(abs(C))/0.6745来估计噪声标准差。这种估计方法基于一个假设，即小波系数的绝对值的中位数与噪声标准差有一定的关系。在理想的高斯白噪声情况下，这个估计方法是比较有效的。
- 阈值处理原理：小波系数包含了信号和噪声的信息。噪声对应的小波系数通常比较小，而信号对应的小波系数相对较大。通过设置一个阈值，将小于阈值的小波系数置零或进行收缩处理，可以去除噪声。在代码中采用了软阈值处理方式，即denoised_C = wthresh(C,'s',threshold)。软阈值的定义是当小波系数的绝对值x大于阈值T时，新的系数为 $sign(x)(|x|-T)$ ；当x的绝对值小于等于T时，新的系数为0。这种处理方式可以有效地去除噪声，同时对信号的影响相对较小。
小波重构
- 经过阈值处理后的小波系数，通过waverec函数进行小波重构，得到滤波后的信号。小波重构是小波分解的逆过程，它根据处理后的小波系数和小波函数，将信号恢复出来。在数学上，它是通过一系列的上采样、滤波和相加操作来实现的，将不同尺度的小波分量重新组合成时域信号。例如，对于两层分解的重构过程，首先根据最后一层的近似系数和细节系数通过滤波器进行上采样和滤波操作得到一个中间信号，然后再与上一层的细节系数进行类似操作，最终得到重构后的信号。

二、信号处理领域

（一）电力系统信号分析

在电力系统中，电力信号包含了丰富的信息，如电压、电流的幅值、相位、频率等。然而，电力系统中常常存在各种干扰，如谐波、暂态脉冲等。小波滤波可用于电力系统故障诊断，通过对故障时的电流、电压信号进行小波分解，将信号分解到不同的频率尺度。例如，在输电线路发生故障时，故障产生的暂态信号包含高频成分，小波滤波能够准确地提取这些高频暂态信号特征，与正常运行时的信号特征进行对比，从而快速定位故障点并判断故障类型。同时，对于电力系统中的谐波分析，小波滤波可以将基波和谐波分离开来，精确地测量各次谐波的含量，为电力系统的谐波治理提供依据，保障电力系统的稳定、高效运行。

（二）通信信号处理

通信系统中，信号在传输过程中会受到多种因素的干扰，如信道噪声、多径衰落等。小波滤波可应用于通信信号的去噪和信号增强。例如，在无线通信中，接收端接收到的信号往往被加性高斯白噪声所污染。小波滤波能够根据信号和噪声在不同尺度下的小波系数特性，将噪声对应的小波系数进行阈值处理，有效地去除噪声，提高信号的信噪比。在多径衰落信道环境下，信号会产生时延扩展和频率选择性衰落，小波滤波可以对接收信号进行多尺度分解，针对不同尺度下衰落的特性进行补偿和重构，从而增强信号的传输质量，提高通信系统的可靠性和数据传输速率。

（三）机械振动信号分析

在机械工程领域，机械振动信号反映了机械设备的运行状态。通过对振动信号的监测和分析，可以实现机械设备的故障诊断和预测性维护。小波滤波可用于提取振动信号中的故障特征。例如，对于旋转机械，如轴承、齿轮等部件发生故障时，其振动信号会产生特定频率成分的变化。小波滤波能够将振动信号分解到不同频率段，突出故障引起的频率成分变化，如轴承内圈故障会在特定的高频段产生冲击信号，小波滤波可以有效地提取这些冲击特征，通过与正常运行时的振动信号特征库进行对比，及时发现设备故障隐患，避免设备突发故障造成的生产中断和经济损失，同时也为设备的优化设计提供数据支持。

三、图像处理领域

（一）图像去噪

图像在采集、传输和存储过程中容易受到噪声的干扰，如高斯噪声、椒盐噪声等。小波滤波在图像去噪方面具有独特的优势。它将图像分解为不同尺度和方向的小波系数，图像的边缘、纹理等细节信息通常对应于高频小波系数，而图像的平滑区域对应于低频小波系数。对于噪声，其小波系数通常在各个尺度上表现出随机性且幅值相对较小。通过设置合适的阈值，对高频小波系数进行处理，可以有效地去除噪声，同时较好地保留图像的边缘和细节信息。例如，在医学图像中，如 X 光图像、CT 图像等，噪声会影响医生对病灶的准确判断。小波滤波能够在去除噪声的同时，清晰地保留病变组织的边缘和纹理特征，提高医学图像的诊断价值。

（二）图像压缩

随着数字图像数据量的不断增大，图像压缩技术变得至关重要。小波滤波可用于图像压缩编码。通过对图像进行小波分解，得到不同分辨率层次的子图像（低频子图像和高频子图像）。低频子图像包含了图像的主要轮廓信息，高频子图像包含了图像的细节信息。在压缩过程中，可以对不同层次的子图像采用不同的量化和编码策略。例如，对于低频子图像采用较精细的量化和编码，以保证图像的整体质量；对于高频子图像，由于其对图像视觉效果的影响相对较小，可以采用较粗糙的量化和编码，从而在保证图像一定质量的前提下，大大减少图像的数据量。常见的基于小波的图像压缩标准如 JPEG2000 就是利用了小波变换的多分辨率特性，实现了高效的图像压缩，广泛应用于数字摄影、互联网图像传输、医学影像存储等领域。

（三）图像融合

在多源图像融合领域，如将可见光图像与红外图像进行融合，小波滤波也发挥着重要作用。首先对不同源图像分别进行小波分解，得到各自的低频和高频系数。然后根据一定的融合规则，将不同图像的低频和高频系数进行融合。例如，对于低频系数，可以采用加权平均等方法进行融合，以保留图像的整体轮廓信息；对于高频系数，可以根据图像的局部特征对比度等信息进行融合，以突出图像的细节和边缘信息。最后通过小波重构得到融合后的图像，融合后的图像能够综合多源图像的优势，如可见光图像的丰富色彩和纹理信息与红外图像的热辐射信息相结合，在军事侦察、遥感监测、医学影像融合诊断等方面具有广泛的应用前景。

四、语音处理领域

（一）语音去噪

语音信号在采集过程中会受到环境噪声的干扰，如背景噪声、信道噪声等。小波滤波可用于语音去噪，提高语音质量。与图像去噪类似，语音信号也可以进行小波分解，噪声在不同尺度的小波系数上具有不同的分布特征。通过对小波系数进行阈值处理，可以去除噪声对应的小波系数，从而恢复出较为纯净的语音信号。例如，在语音通信、语音识别等应用中，小波滤波能够有效地去除背景噪声，提高语音的可懂度和识别准确率。特别是在嘈杂的环境中，如工厂车间、交通路口等，小波滤波的语音去噪功能对于语音通信和语音控制设备的正常运行具有重要意义。

（二）语音特征提取

在语音识别和说话人识别等任务中，语音特征提取是关键环节。小波滤波可用于提取语音信号中的有效特征。语音信号具有时变特性，不同的语音音素和发音方式在时频域上具有不同的特征表现。通过小波分解，将语音信号分解到不同的尺度和频率范围，可以提取出能够反映语音信号本质特征的小波系数特征，如语音信号的共振峰特征、基音周期特征等。这些特征可以作为语音识别和说话人识别的输入特征向量，提高识别系统的性能。例如，在基于隐马尔可夫模型（HMM）的语音识别系统中，利用小波滤波提取的语音特征能够更准确地描述语音信号的动态变化过程，从而提高语音识别的准确率。

五、医学领域

（一）生物电信号处理

在医学研究和临床诊断中，生物电信号如心电图（ECG）、脑电图（EEG）、肌电图（EMG）等具有重要的诊断价值。然而，这些生物电信号往往受到多种干扰，如电极噪声、人体运动伪迹等。小波滤波可用于生物电信号的预处理，去除噪声和干扰，提取有效的生理信息。例如，在心电图信号处理中，小波滤波能够有效地去除基线漂移、肌电干扰等噪声，清晰地显示出心电图的 P 波、QRS 波群、T 波等特征波形，有助于医生准确诊断心律失常、心肌缺血等心脏疾病。对于脑电图信号，小波滤波可以分离出不同频率段的脑电活动，如 α 波、β 波、θ 波、δ 波等，为研究大脑的功能状态、睡眠监测、癫痫诊断等提供有力的工具。

（二）医学影像处理

除了前面提到的医学图像去噪和融合应用外，小波滤波在医学影像的边缘检测、纹理分析等方面也有广泛应用。在医学影像的边缘检测中，小波变换的多尺度特性能够在不同分辨率下检测图像的边缘信息，准确地定位病变组织的边界，如肿瘤的边缘检测。对于医学影像的纹理分析，小波滤波可以提取影像的纹理特征，这些纹理特征与病变组织的病理结构密切相关，如肝脏疾病在超声图像上的纹理变化可以通过小波滤波提取的纹理特征进行量化分析，辅助医生进行疾病的早期诊断和病情评估，提高医学影像诊断的准确性和客观性。

六、金融领域

（一）金融时间序列分析

在金融市场中，股票价格、汇率、利率等金融时间序列数据具有高度的非线性、非平稳性和噪声特性。小波滤波可用于金融时间序列分析，提取数据中的趋势信息和波动特征。通过对金融时间序列进行小波分解，将其分解为不同频率的子序列，低频子序列反映了金融数据的长期趋势，高频子序列反映了短期波动和噪声。例如，在股票价格预测中，小波滤波可以去除价格序列中的短期噪声干扰，提取出股票价格的长期趋势和中期波动特征，为构建股票价格预测模型提供更准确的输入数据，提高股票价格预测的精度。同时，对于金融市场的风险管理，小波滤波可以分析不同频率下金融资产价格的波动情况，评估市场风险，制定合理的投资策略。

（二）金融信号去噪与异常检测

金融市场中存在大量的噪声和异常事件，如市场操纵、突发事件引起的价格异动等。小波滤波可用于金融信号的去噪和异常检测。通过对金融信号进行小波分解，根据噪声和异常信号在小波系数上的不同表现进行阈值处理和特征分析，可以有效地去除噪声，同时检测出金融信号中的异常波动点。例如，在高频交易中，小波滤波能够快速识别出异常的价格变化，及时发出预警信号，帮助交易员采取相应的风险控制措施，避免因市场异常波动造成的巨大损失，维护金融市场的稳定和公平。

七、地震勘探领域

在地震勘探中，地震波信号包含了地下地质结构的信息。然而，地震波信号在传播过程中会受到多种因素的干扰，如地表噪声、多次波等。小波滤波可用于地震波信号的处理，提高地震数据的质量。通过对地震波信号进行小波分解，将信号分解到不同尺度，不同尺度的小波系数反映了不同频率和深度的地震波信息。可以根据噪声和有效信号在小波系数上的差异，对小波系数进行处理，去除噪声，增强有效信号。例如，对于多次波干扰，其在小波系数上具有与一次反射波不同的特征，小波滤波可以有效地识别并去除多次波，突出一次反射波信息，从而更准确地推断地下地质构造，如地层界面、断层位置等，为石油、天然气等矿产资源的勘探提供可靠的依据。

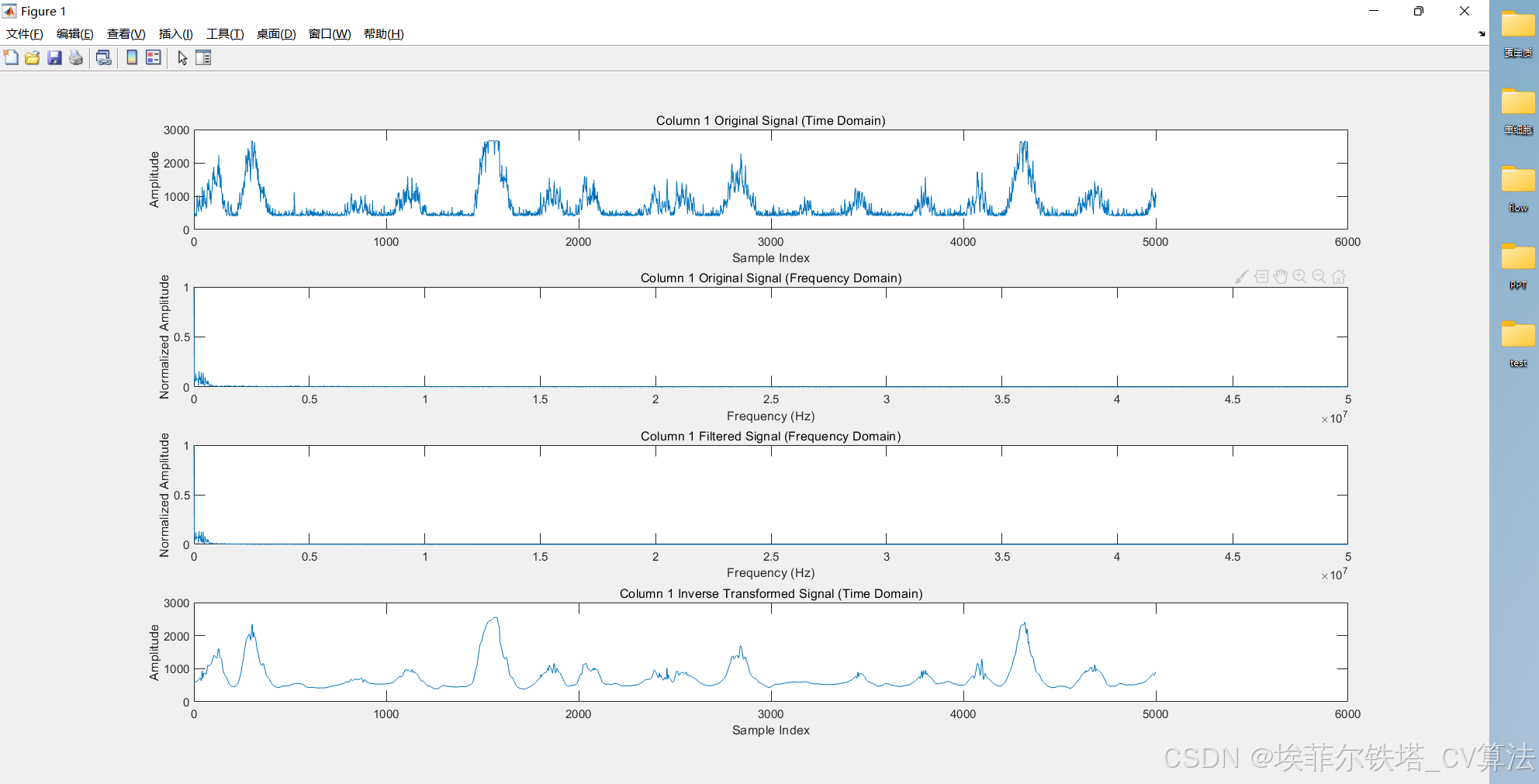

八、代码及效果图

% 1. 读取CSV文件
filename = 'test2.csv'; % 修改为你实际的CSV文件名
data_matrix = csvread(filename);

% 获取数据的行数和列数，这里假设数据是按列组织的时间序列（如果按行，需要相应调整下面操作）
[num_rows, num_cols] = size(data_matrix);

% 采样频率，这里假设为1（如果有实际的采样频率值，请替换此处），用于将归一化频率转换为实际频率
fs = 100e6;

% 用于存储各阶段图像句柄，方便后续调整布局等操作
subplot_handles_time_original = gobjects(num_cols, 1);
subplot_handles_freq_original = gobjects(num_cols, 1);
subplot_handles_freq_filtered = gobjects(num_cols, 1);
subplot_handles_time_inverse = gobjects(num_cols, 1);

% 组合原始时域信号和滤波逆变换后的时域信号，用于后续写入CSV文件
combined_signals = zeros(num_rows, 2 * num_cols);

% 对每一列数据分别进行处理
for col = 1:num_cols
    % 原始数据（假设是时域信号）
    original_signal = data_matrix(:, col);

    % 将原始时域信号存入组合矩阵
    combined_signals(:, 2 * col - 1) = original_signal;

    % 绘制原始时域图像
    subplot(4 * num_cols, 1, 4 * col - 3);
    subplot_handles_time_original(col) = plot(original_signal);
    title(['Column ', num2str(col), ' Original Signal (Time Domain)']);
    xlabel('Sample Index');
    ylabel('Amplitude');

    % 进行快速傅里叶变换（FFT），获取原始数据频域信息
    fft_result = fft(original_signal);
    % 获取频率轴，这里假设采样间隔为1（根据实际情况调整）
    N = length(original_signal);
    f = (0:N-1)*(fs / N); % 根据采样频率计算实际频率轴
    % 计算FFT结果的幅值（取单边频谱，准确获取单边频谱范围）
    fft_amplitude = abs(fft_result(1:floor((N + 1) / 2)));
    % 对幅值进行归一化处理，方便可视化对比（可选操作，根据实际需求调整）
    fft_amplitude = fft_amplitude / max(fft_amplitude);

    % 绘制原始频域图像
    subplot(4 * num_cols, 1, 4 * col - 2);
    subplot_handles_freq_original(col) = plot(f(1:floor((N + 1) / 2)), fft_amplitude);
    title(['Column ', num2str(col), ' Original Signal (Frequency Domain)']);
    xlabel('Frequency (Hz)');
    ylabel('Normalized Amplitude');

    % 小波滤波操作
    % 选择小波类型，这里以 'db4'（Daubechies 4小波）为例，可根据实际情况更换
    wavelet_type = 'db4';
    % 设置小波分解层数，可根据信号特点和需求调整
    level = 5;
    % 进行小波分解
    [C, L] = wavedec(original_signal, level, wavelet_type);
    % 估计噪声标准差（这里采用一种简单的默认方式，实际中可能需更精细估计）
    sigma = median(abs(C)) / 0.6745;
    % 手动设置阈值，这里取3倍噪声标准差作为阈值，可根据实际情况调整该倍数
    threshold = 3 * sigma;
    % 对小波系数进行阈值处理（采用软阈值方式，可根据情况换为硬阈值等）
    denoised_C = wthresh(C, 's', threshold);
    % 进行小波重构，得到滤波后的信号
    filtered_signal = waverec(denoised_C, L, wavelet_type);

    % 对滤波后的信号进行快速傅里叶变换（FFT），获取滤波后数据频域信息
    fft_result_filtered = fft(filtered_signal);
    % 获取滤波后频率轴（与前面计算方式一致）
    f_filtered = (0:N-1)*(fs / N);
    % 计算滤波后FFT结果的幅值（取单边频谱）
    fft_amplitude_filtered = abs(fft_result_filtered(1:floor((N + 1) / 2)));
    fft_amplitude_filtered = fft_amplitude_filtered / max(fft_amplitude_filtered);

    % 绘制低频滤波后的频域图像
    subplot(4 * num_cols, 1, 4 * col - 1);
    subplot_handles_freq_filtered(col) = plot(f_filtered(1:floor((N + 1) / 2)), fft_amplitude_filtered);
    title(['Column ', num2str(col), ' Filtered Signal (Frequency Domain)']);
    xlabel('Frequency (Hz)');
    ylabel('Normalized Amplitude');

    % 将滤波逆变换后的时域信号存入组合矩阵
    combined_signals(:, 2 * col) = real(filtered_signal); % 取实部，去除由于数值计算产生的极小虚部

    % 绘制逆变换后的时域图像
    subplot(4 * num_cols, 1, 4 * col);
    subplot_handles_time_inverse(col) = plot(real(filtered_signal));
    title(['Column ', num2str(col), ' Inverse Transformed Signal (Time Domain)']);
    xlabel('Sample Index');
    ylabel('Amplitude');
end
