2021-11-09暂态和次暂态

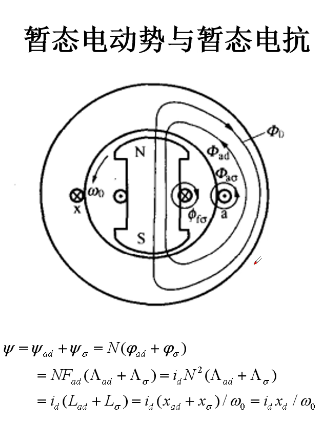

总磁链等于励磁磁链加电枢反应磁链加漏磁连=匝数*主磁链+漏磁链=匝数*磁动势*磁导=电流*匝数^2*磁导=电流*电感=电流*感抗/角速度

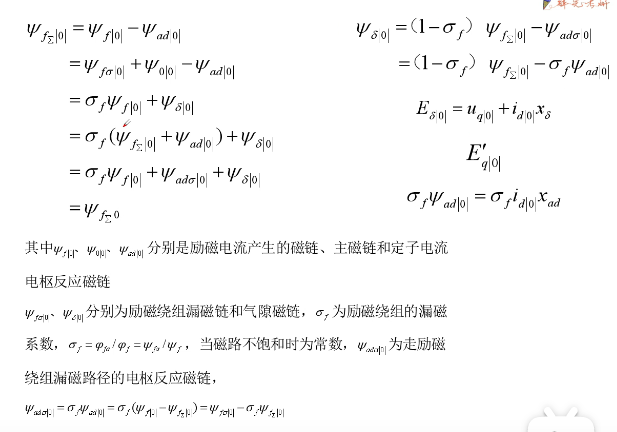

励磁回路的磁链=励磁磁链-电枢反应磁链=励磁漏磁链+主磁链-电枢反应磁链=漏磁系数*励磁磁链+气隙磁链（主磁链+电枢反应磁链）=漏磁系数*（总磁链+电枢反应磁链）+气隙磁链=漏磁系数*总磁链+电枢反应漏磁连+气隙磁链=短路后总磁链

气隙磁链=（1-漏磁系数）*总磁链-电枢反应漏磁连=（1-漏磁系数）*总磁链-漏磁系数*电枢反应磁链

气隙磁链对应Eq. 刨掉总励磁漏磁中的漏磁剩下的磁链对应Uq. 电枢反应漏磁磁链对应Id*气隙电抗

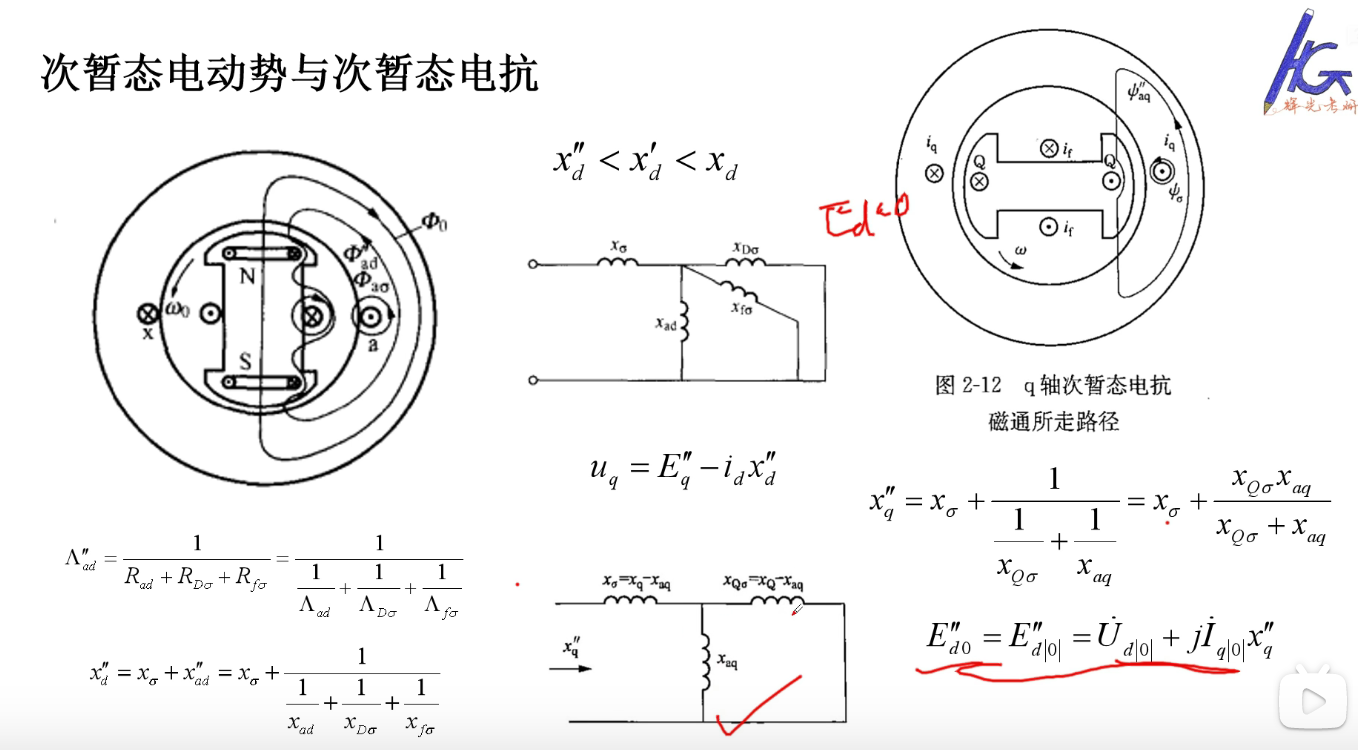

 为什么暂态直轴电抗有变化，而交轴电抗没有变化。

因为暂态电动势分析里面不考虑阻尼绕组，在直轴与AX相平行时，短路电流的磁场不与励磁线圈相交链，没有闭合回路来抵制短路电流带来的磁链突变。

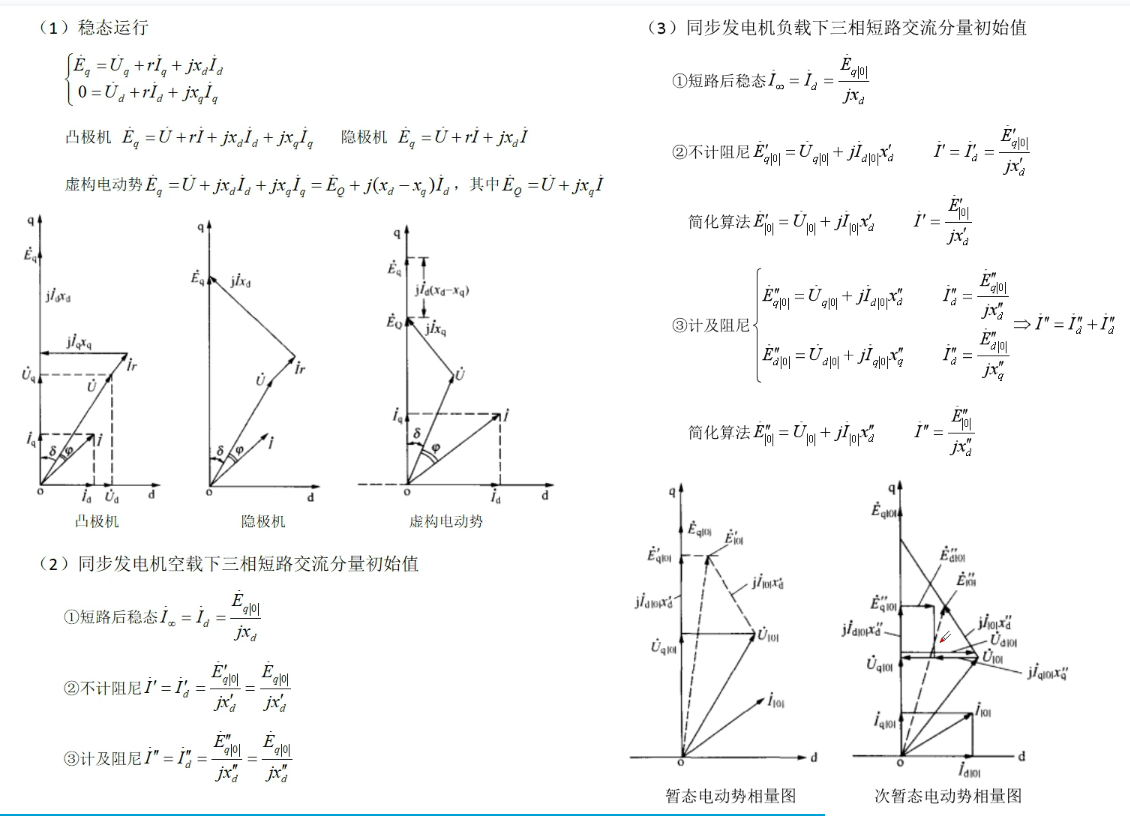

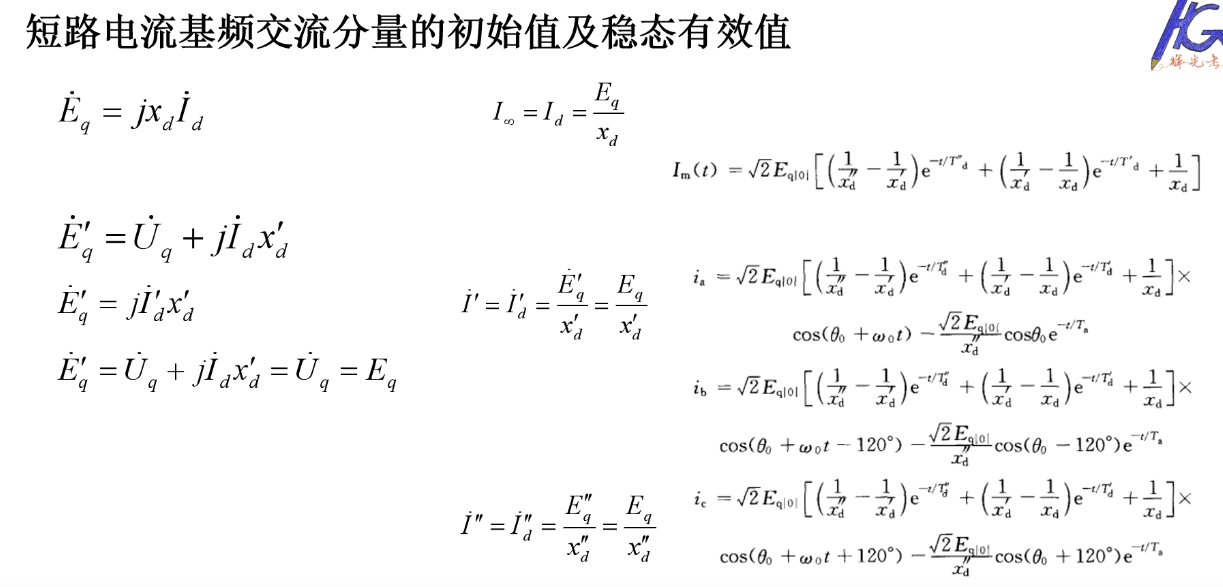

 稳态交流+突变出来的交流分量+直流分量+倍频分量=定子三相短路电流

稳态直流+直流分量+交流分量=转子三相短路电流

直轴阻尼绕组电路=直流分量+交流分量

交轴阻尼绕组电流=交流分量（是定子的直流感应出来的）

定子回路的直流按照定子回路的电阻和从定子看向转子的电抗进行衰减。

励磁直流有两个时间常数，考虑阻尼Td'',不考虑阻尼Td',转子和阻尼的电阻和转子侧看定子侧的电感进行衰减。通常认为励磁绕组的电感远大于阻尼绕组的电感。短路后，先Td''衰减，再Td'衰减。

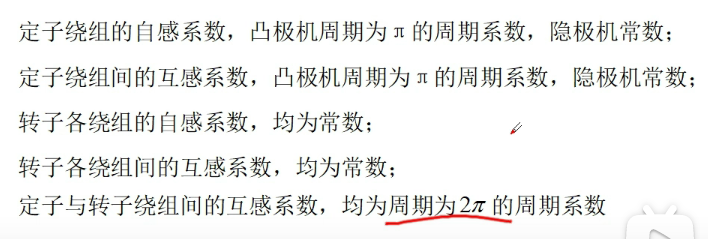

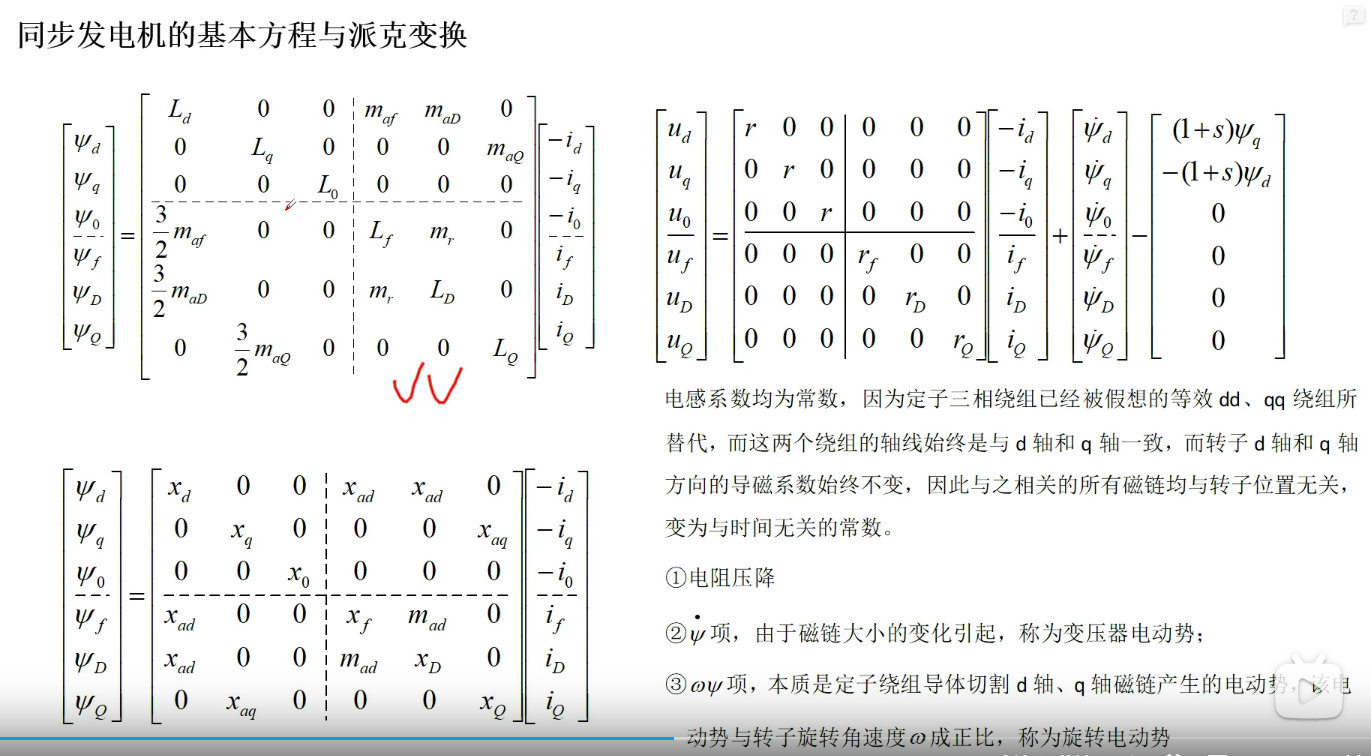

为什么定子和转子之间的互感周期是2Π，因为只有转子转过一个360°，才能回到开始的位置。

为什么DQ,FQ的互感系数为0？

因为这两对是两个垂直的关系，没有耦合。

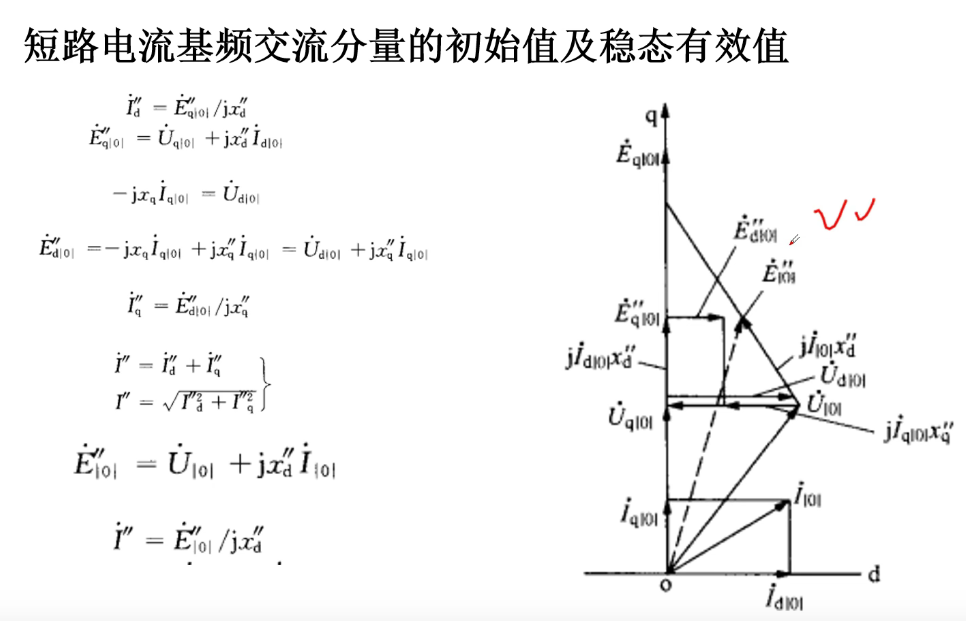

 Iq''=Ed''/jxq''(圈3那里的电流改正)
