滤波电容与去耦电容原理与应用

1.滤波电容的原理

在电路中，通常会在多个负载模块（如CPU模块，485，时钟电路，存储芯片）中使用同一个电源电路，相同电源电路在多个负载中工作的时候，需要动态地吸收电流，因此很容易造成供电电压的不稳定（杂波，噪声，交流成份等），如下图所示。解决方法就是使用滤波电容和去耦电容对电路进行滤波和去耦。

在直流输出电源和地之间并接的电容为滤波电容，滤波电容能够有效的滤除直流电源输出中带有的交流成分和杂波，储存电能，使直流电压更平滑。 （隔直流通交流，将交流杂波导向大地，同时隔离直流成分通过）

2.滤波电容取值

在考虑成本，滤波效果等综合因素下，滤波电容的耐压取值尽量为电源电压的2倍。容值一般取100-4700uf区间。取值与输出电源VCC的纯净度有关。

3.去耦电容取值

在电路设计中，通常会在滤波大电容的旁边并上一个较小容量的电容，称为“去耦电容”，去耦电容也是滤波的一种形式，用于去除电源电路中的高频杂波，防止电路产生自激，稳定电路的工作状态。取值一般为0.1uf-10uf（104-106），取值与滤除杂波的频率有关。实际设计中通常104运用更加广泛，在某些要求较高场合，如工业品，军工中，需要谨慎取值。

4.典型应用设计

这里仅展示最常用的几个基础滤波示例

1.整流桥输出电压的滤波和去耦

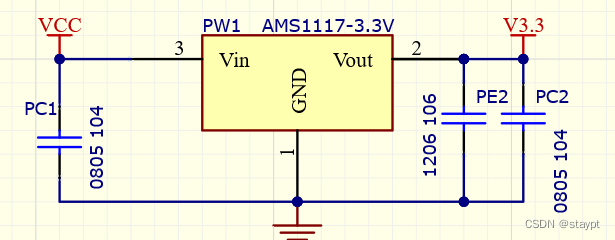

2.LDO降压输出电路的滤波

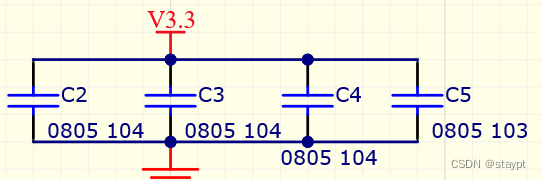

3.MCU多个电源引脚的滤波去耦

4.按键电路的滤波



5.注意事项

在PCB设计中，去耦电容应当尽可能靠近MCU，电源输出，功能模块电路附近，去耦电容的去耦效果随对这些模块器件的变远而减弱。
