allegro设置网络飞线以及网络颜色的方法

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

原文链接：https://blog.csdn.net/qizhi321123/article/details/121673467?spm=1001.2101.3001.6650.5&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-5.pc_relevant_paycolumn_v3&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-5.pc_relevant_paycolumn_v3&utm_relevant_index=10

1.对应网络线上所有的颜色全部修改，包含管脚，过孔，飞线，已经走好的线，

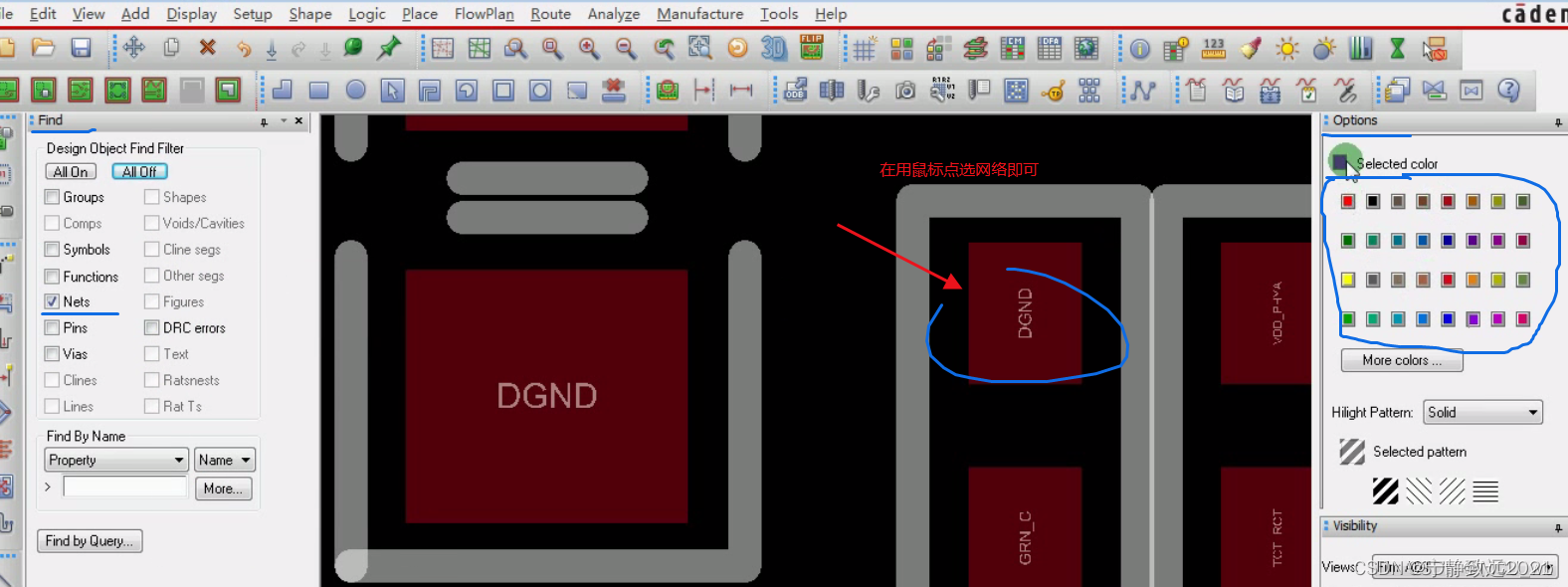

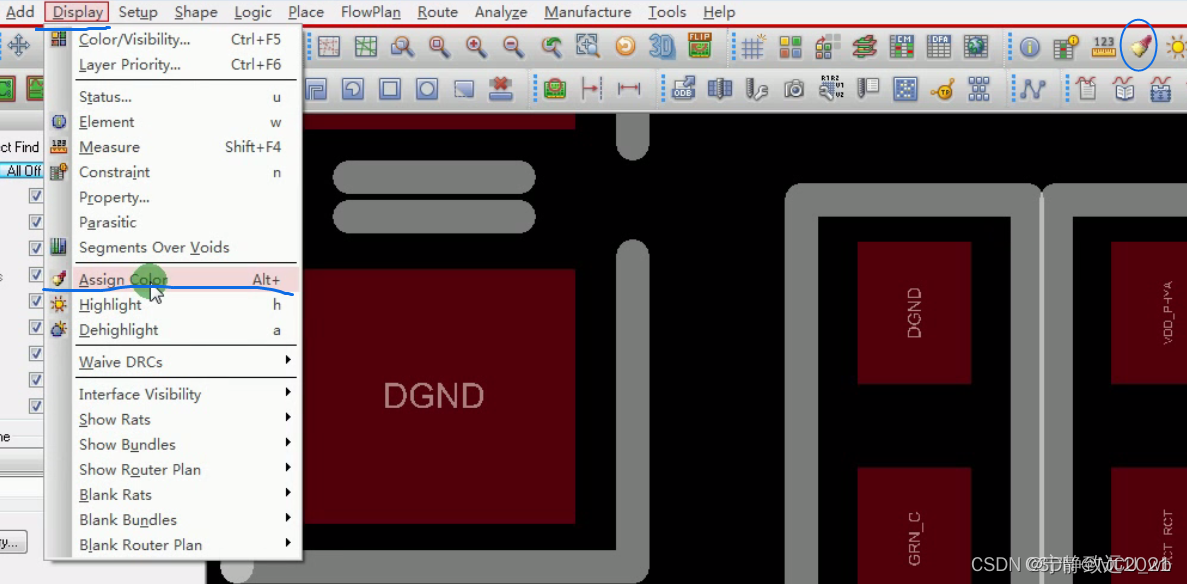

(1).选择Display—Assign Color后，在Options框中选择对应的颜色，在FInd框中 只选择Nets。

(2).双击需要修改的网络即可。

2.若只修改对应网络上的某一个颜色，例如，只修改过孔或者管脚，则进入显示颜色列表中修改。

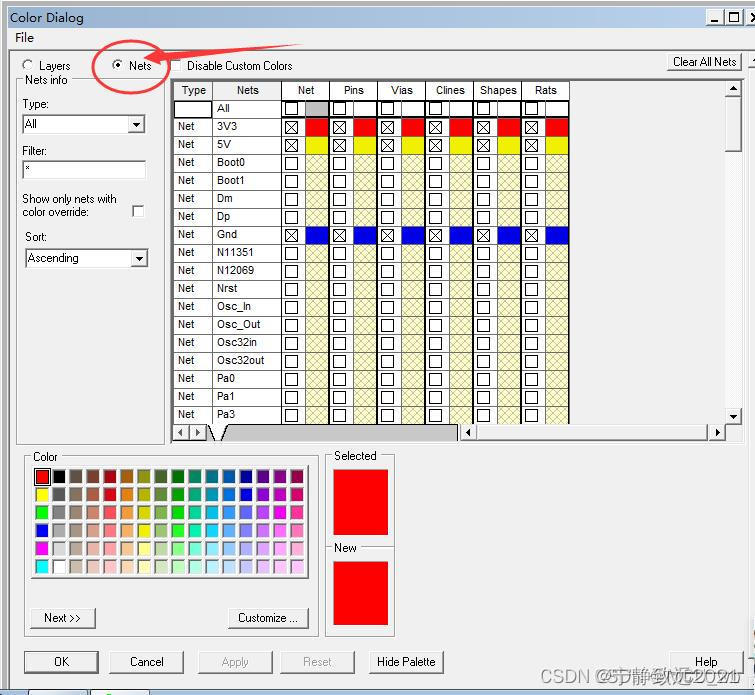

(1).选择Display—Color/Visibility后,进入Color Dialog对话框，选择Nets,选择对应需要修改的网络中的单元即可。

Allegro显示部分飞线的3中常用操作图文教程及视频演示

https://yingxiaoer.blog.csdn.net/article/details/122263361?spm=1001.2101.3001.6650.1&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-1.pc_relevant_default&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-1.pc_relevant_default&utm_relevant_index=2

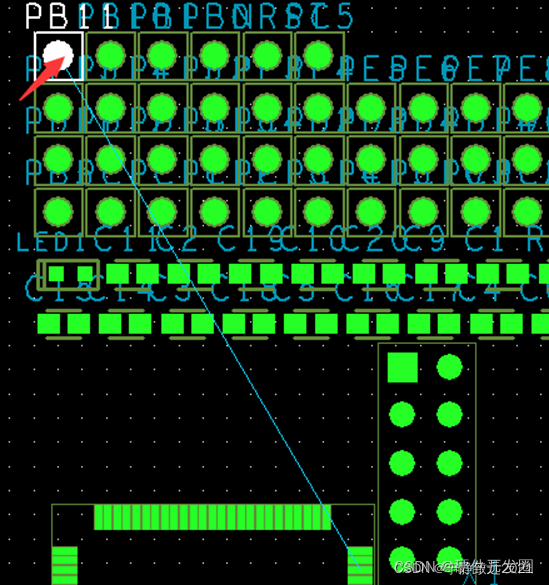

本文简单介绍一种在所有飞线全部隐藏的情况下显示部分飞线的方法。
显示某个元件相关的飞线的方法

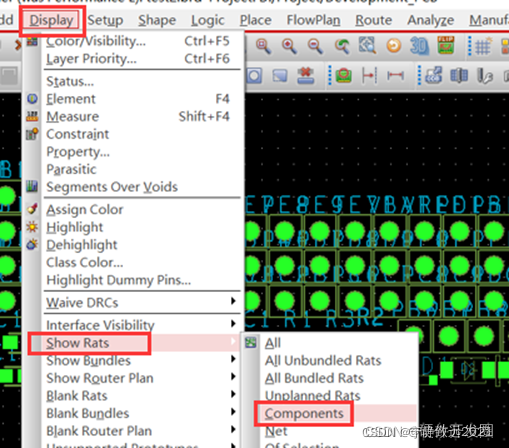

（1）执行“display→Show Rats→Components”

（2）点击需要显示飞线的元件

显示某个网络的飞线的方法

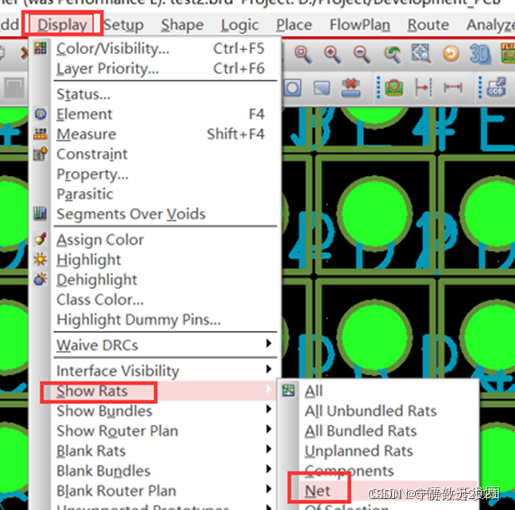

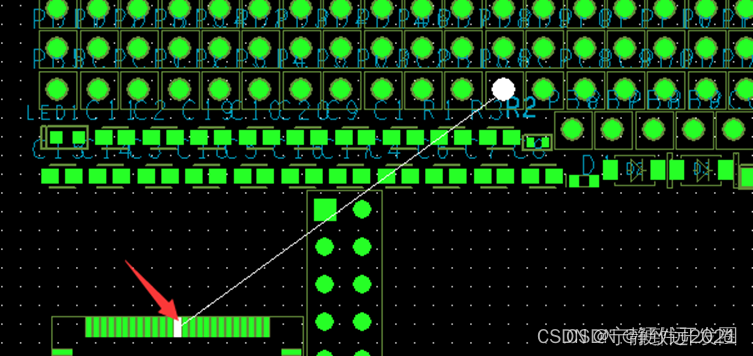

（1）执行“display→Show Rats→Nets”

（2）点击需要显示的飞线删的PIN

显示选中元件的飞线的方法

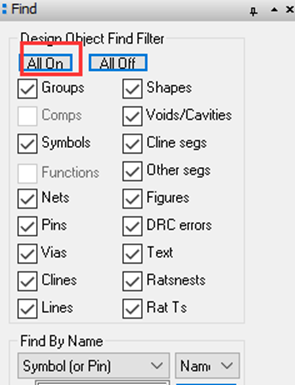

（1）Fine面板点击“All on”

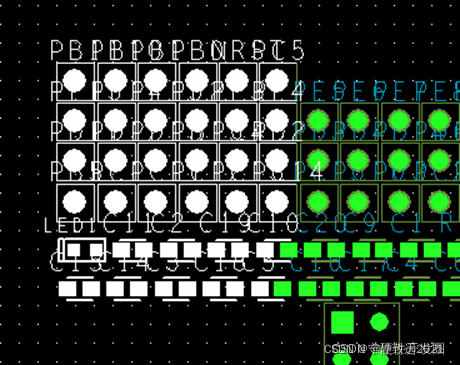

（2）选中需要显示飞线的区域

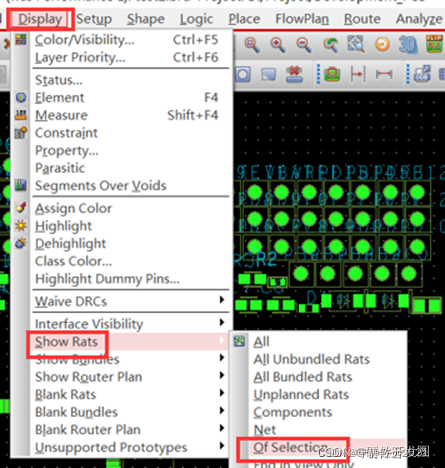

（3）执行“display→Show Rats→Of selection”
