1 前言

Cortex-M7集成了嵌套向量中断控制器（Nested Vectored Interrupt Controller），最大支持256个中断优先级，其 “向量” 指示着中断服务函数（interrupt service routines, ISRs)响应的方式不再通过软件编程来实现，即由硬件堆叠的寄存器组和相应可挂起的多指令加载和存储指令（可被中断打断，给中断让路），来实现从中断响应到ISR入口的快速选择这一过程。

2 异常模型（Exception model）

2.1 异常状态（Exception states)

表1 异常状态
状态	描述
Inactive	该异常非active，且没有pending
Pending	该异常正在等待CPU响应
Active	CPU已经开始处理该异常，且尚未结束（当一个异常打断另一个异常处理时，则认为这两个异常都处于Active状态）
Active and pending	该异常已被CPU处理，同时又有同一中断源的新异常发生，该新异常被悬起

2.2 异常类型（Exception Types)

Cortex-M7的中断向量表最大支持256个异常，并主要包含以下异常类型：

2.2.1 Reset

Reset是一种特殊的异常类型，在系统上电或热复位后执行，其优先级固定为-3（全局最高，会得到最优先的响应），且永远处于使能状态，谁也无法剥夺一个系统重启的权利；当Reset被触发时，CPU会放下手头正在做的任何事情，立即响应，并从中断向量表中找到对应的中断服务函数（ISR)，即Reset_Handler，重启完成后进入特权级线程模式；

通常来说，从复位开始，到重启开始，这之间通常还有一个过程，而Reset_Handler则是在重启后运行并完成初始化过程的。

2.2.2 NMI

non-maskable interrupt，不可屏蔽中断，其优先级固定为-2，仅次于Reset，NMI的使用取决于用户，通常会用于看门狗、安全警报、调试等场景。

2.2.3 Hardfault

Hardfault是由异常处理过程中的错误引发的异常，或者是由一个其他异常机制处理不了的问题引起。其优先级固定为-1，也就是说排名老三，是最后一个优先级不可配置（为固定值）的异常。

2.2.4 MemManage

通常是由内存保护相关的错误引起的异常。通常由固定的内存保护规则或MPU来定义这种错误，该错误通常用于种植对非执行内存区域（Excute Never, XN）的指令访问。总之，对特定内存区域的违规操作，通常会通过MemManage异常来进行处理。

2.2.5 BusFault

通常是由数据或指令处理过程中，内存系统总线上发生了错误，而导致该异常。

2.2.6 UsageFault

通常是由于非法的指令的执行导致，包括：

① 一个未定义的指令；

② 非法的未对齐访问；

③ 指令执行的无效状态；

④ 异常返回时发生错误；

例如，除0操作或在字或半字对齐的存储器上访问未对齐的地址，都会导致该异常。而Cortex-M7虽然支持非对齐访问，但也只局限于以下指令：

• LDR, LDRT.
• LDRH, LDRHT.
• LDRSH, LDRSHT.
• STR, STRT.
• STRH, STRHT

其余的非对其访存都会引发UsageFault，而且通常非对齐访存的效率都会降低，所以变成过程中还是要养成内存对齐的习惯。

2.2.7 SVCALL

Supervisor call(SVC)，由SVC指令触发。在OS环境下，应用程序可以通过SVC指令陷入内核进行系统调用或访问设备驱动层。

2.2.8 PendSv

PendSv通常用于OS的任务（线程）切换，并设置其优先级为最低，以保证不会抢占其他异常的处理过程，即在其他异常处理完成后运行；

2.2.9 SysTick

当产生系统时钟。

2.2.10 Interrupt（IRQ，中断请求）

通常由外设或软件请求产生的异常，通常这种异常是由外部信号或软件向CPU的请求产生，所以通常称之为外部中断。所以，外部中断对于CPU当前的指令执行来说都是异步的，也就是说CPU不知道它何会来，来了就是个情理之中的不速之客。因此，外部中断，可以理解为外设与CPU通信的手段。

总的来看：

① 除了Reset，NMI和HardFault这三个优先级为固定负数值的大佬外，其余异常的优先级都是可配置的；

② 除了MemManage，UsageFault等CPU可以自己检测发现的错误引发的异常，以及SVCall
这种通过显式指令执行引发的异常，绝大部分异常对于CPU来说都是异步的。所谓，兵来将挡，水来土掩，CPU按优先级对发生的异常一一处理，若多个异常同时发生，则将排队中的异常悬起等待；

③对于异步的异常，除了Reset之外，处理器在异常触发和进入对应的异常处理函数（ISR)前，尚有一条指令的时间处理其余事情（想必是用于收拾行李吧）。

2.3 异常处理

异常处理主要包括三种：

①System handlers，主要是NMI，PendsV, SVcall等系统自定义的16个异常（MSP除外，其实是15个）；

②Interrupt Service Routines（ISRs)，中断服务函数，主要是指外部中断的处理函数，通常由用户自定义，最多支持240个，实际支持的数量取决与具体的CPU设计。

3 中断向量表

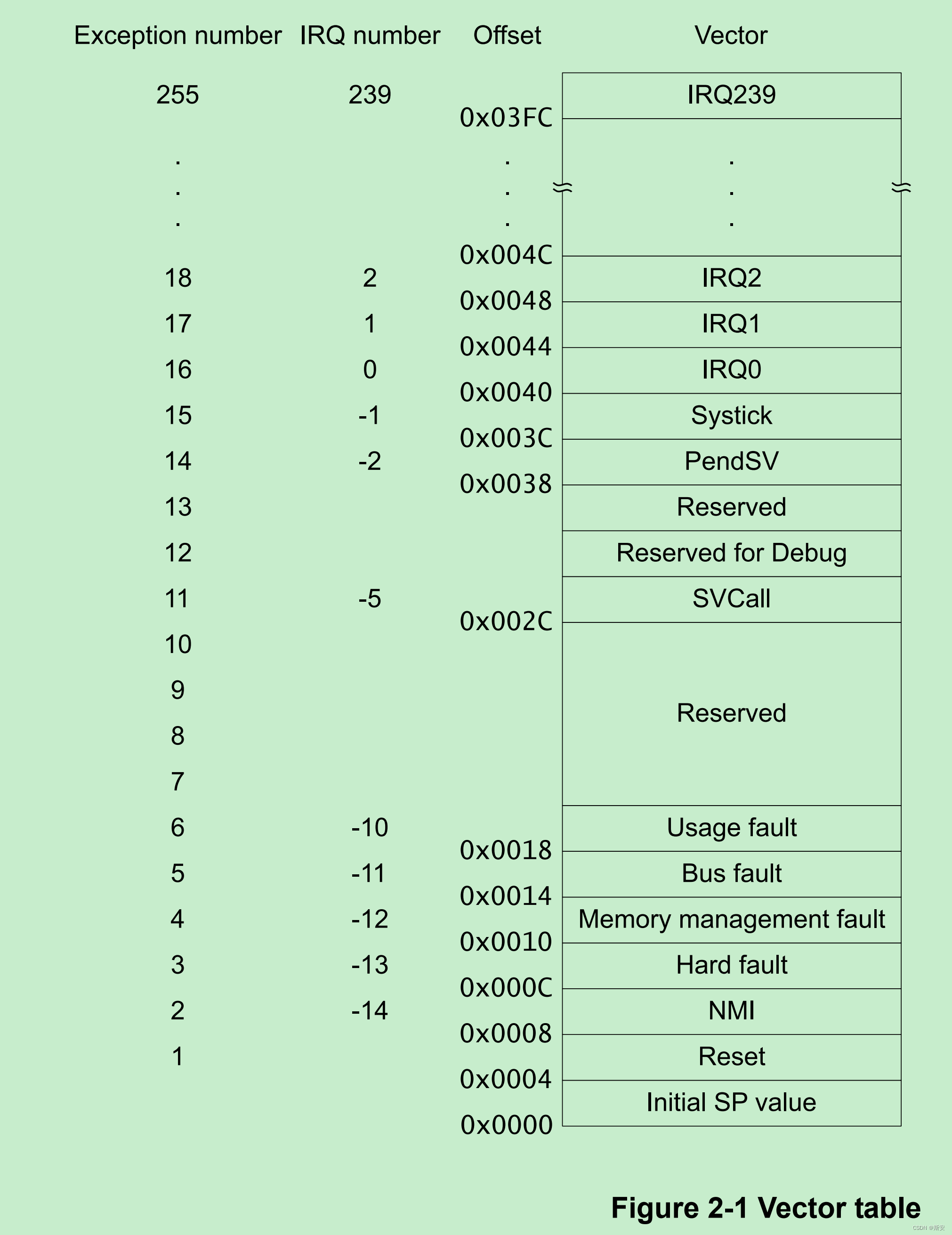

如图1所示，所谓中断向量表，其代码层看起来就是个一位数组，其元素为32位的地址。第一个元素比较特殊，为复位后MSP的初始地址（值），其余255个都是中断服务函数（ISR）的入口地址。

通常来说，系统上电后，会在一个已知的固定地址找到这个向量表，从而获取MSP的初始值（也就是栈的初始地址），在后续中断发生的时候，根据向量表的初始地址（数组的初始地址），就可以定位到ISR的入口地址，进而控制PC跳过去。

此外，由于只支持在Thumb下执行指令，在EPSR 的T字段为0的情况下，执行任何指令都将导致错误或锁定，而向量表中地址都是要写入PC的。所以，向量表中的这些地址的bit[0]必须是1，这个1会最终体现在EPSR 寄存器的T字段。此外，如果这个向量表中填的是ISR的函数指针，且编译器设置选项中设置了Thumb-2指令模式，则编译器会保证bit[0]为1；如果是手动填入的地址，则需要应用程序自己来保证。

图1 中断向量表（Vector table)

4 中断相关的程序状态寄存器

程序状态寄存器（Program Status Register， PSR）属于特殊功能寄存器，包括以下三个子状态寄存器:

• Application Program Status Register (APSR)；
• Interrupt Program Status Register (IPSR)；
• Execution Program Status Register (EPSR)

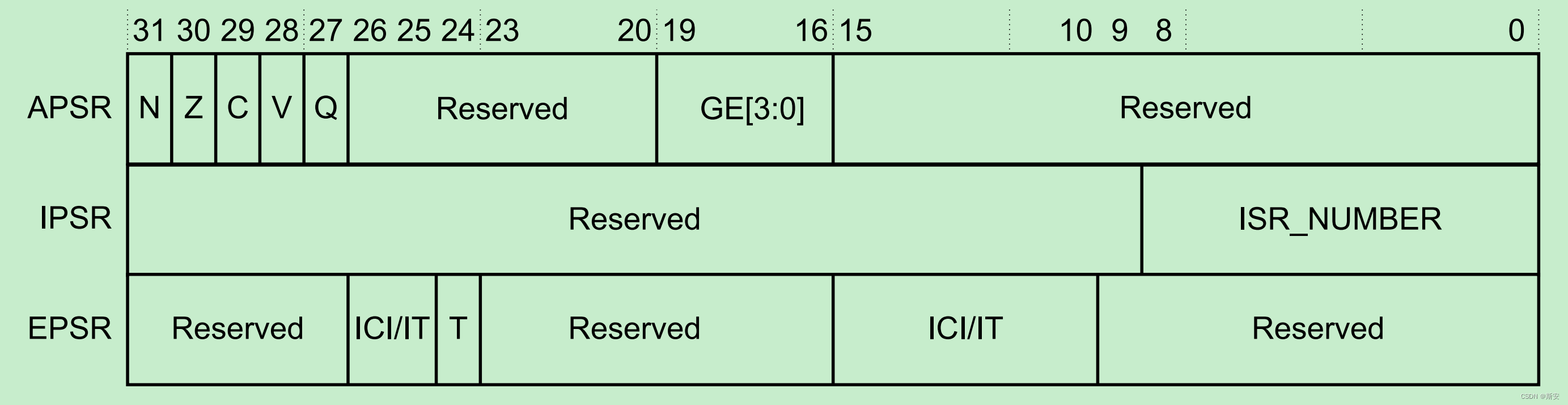

图2 PSR寄存器位域分布

其位域分布如图2所示，通过 MRS/MSR 指令，这 3 个 PSRs 即可以单独访问，也可以组合访问（2 个组合， 3 个组合都可以）。当使用三合一的方式访问时，应使用名字“xPSR”或者“PSR”，具体如图3所示。

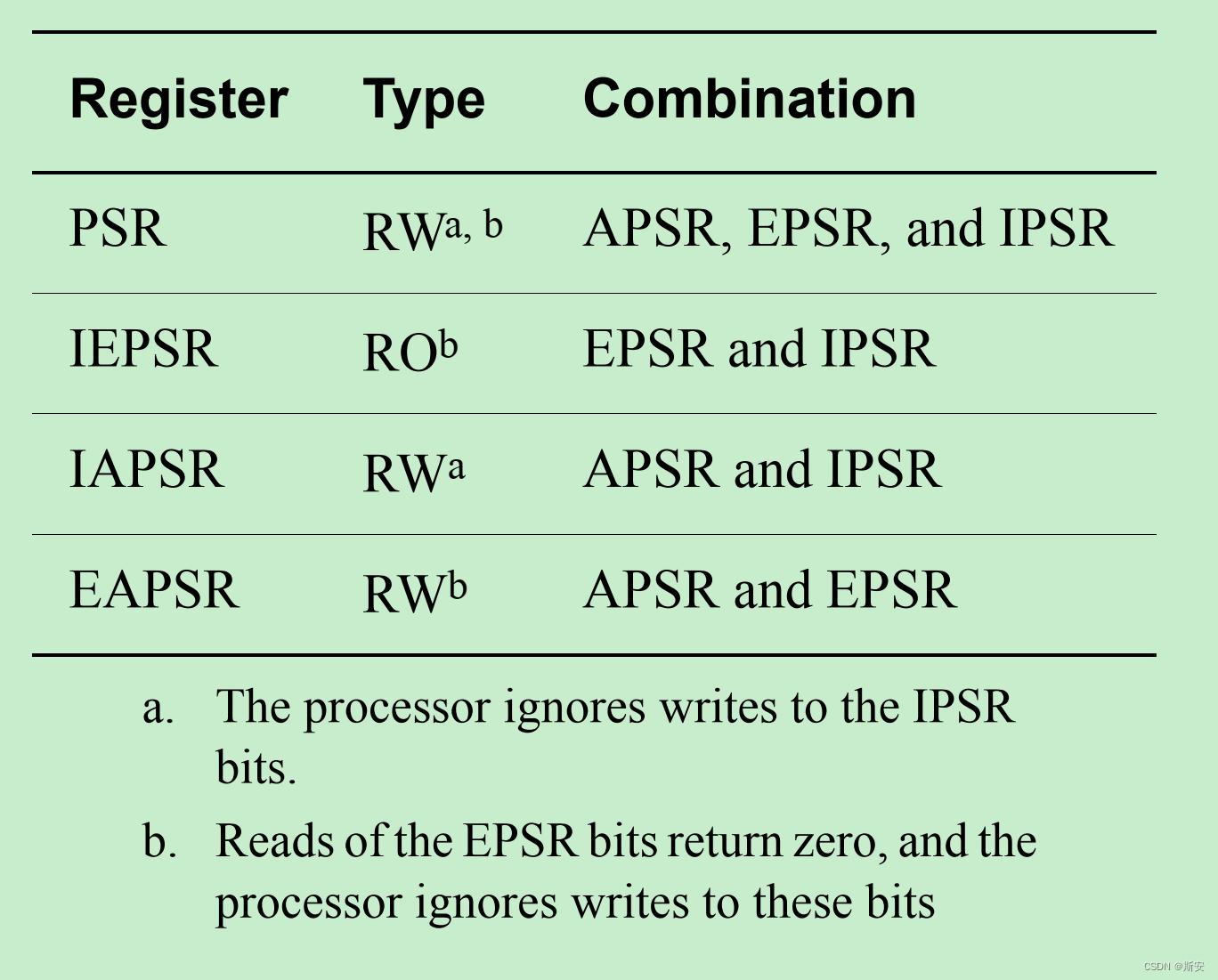

图3 PSR寄存器组合（combinations）说明

在这三个子状态寄存器种，IPSR和EPSR都与中断有着直接的关系。CPU响应异常的第一步就是寄存器压栈（保护现场），包括xPSR, PC, LR, R12以及R3-R0都是由硬件自动完成压栈，同时指令总线（I-CODE)总线会进行中断向量的取指工作，即找到ISR入口地址。在此基础上，还需要更新SP(使用MSP)、IPSR的ISR_NUMBER、PC(中断向量取指完成后指向ISR入口地址）、LR(存放EXC_RETURN）同时还会伴随着NVIC中响应异常的悬起位的清除与活动位的置位。
