无线通信 | 什么是射频？一起了解下手机的射频硬件知识

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

本节目录

一、射频定义
二、射频电路
三、手机的射频硬件知识

本节内容
一、射频定义

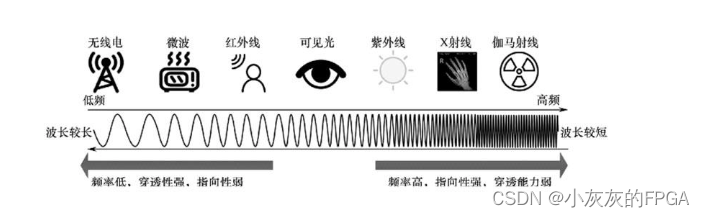

射频是一种高频电磁波，如同可见光、红外线一样，属于一定频率范围内的电磁波。无线通信电子设备，以电磁波的形式通过天线，以一定的频率发射到空中，或者从空中接收电磁波，达到传递信息和通信的目的。

任何无线通信系统都被划分到专属的频段（Operating Band），这个频段就是占据一定频率范围的频谱。
广义上来讲，国际上把频率范围在3kHz～300 GHz的频谱称为射频（Radio Frequency，RF）。实际上，射频并不存在一个严格意义上的精确界限，通常在几十兆赫兹（MHz）和几吉赫兹（GHz）之间，再高的频率又被称为「微波」。
随着无线通信技术的巨大发展，射频和微波的界限已经越来越不清晰了。比如，802.11ad 采用高达60 GHz的频段，5G已经把频率扩展到了 86 GHz。
二、射频电路
射频是一种高频模拟信号，处理高频模拟信号发射和接收的相关电路，也是高频变化的电磁场。
数字电路的目的是传输和处理信号的状态，0和1代表的低电平状态和高电平状态。数字电路通常是高阻抗、低电流（μA 级）电路。数字电路的衡量指标是数字波形、重复频率、电平、上升和下降时间、稳定性等。数字电路的测量是在时域进行的，常用的测试仪器是示波器、逻辑分析仪，以及一些专业的数字信号分析仪。
低频模拟电路的目的是传输电压、电流和波形。低频模拟电路的衡量指标主要基于电压、电流、波形的测试，如电压峰值、有效值、平均值，电流峰值、平均值，波形周期、频率、幅度等。低频模拟信号的测量也是在时域进行的，常用的测试仪器有示波器和万用表。
射频电路的主要目的是传输和处理信号的功率。
从发射端来讲，发射设备的信号需要通过无线方式传输很远的距离，从而让远处的接收设备接收，必须保证足够大的功率才能传输足够远的距离。
从接收端来讲，接收设备接收到的信号必须远远高于噪声信号才能正确地被解调出来，接收信号也需要相对较高的功率。
射频电路的特点是低阻抗（大部分典型阻抗是50Ω）、高电流（mA级）。电路的衡量指标是功率、频谱宽度、噪声、非线性等。射频电路的测量是在频域进行的，常用的测试仪器是频谱分析仪、网络分析仪和专用测试仪器。
三、手机的射频硬件知识
整个手机的硬件划分为射频（RF）电路和基带（Baseband）电路两部分。
射频电路：2G、3G、4G的信号属于高频模拟信号，其收发信机电路、射频前端电路功率放大器（PA）、射频开关（Switch）、声表面波滤波器（SAW Filter）、双工器（Duplexer）、功率耦合器（Coupler）属于射频电路。WiFi、蓝牙（Bluetooth）、GPS 导航信号等也是高频模拟信号，也是射频电路。
基带电路：CPU（各种数字和低频模拟）、MODEM（低频模拟和数字）、PMU（低频模拟）、DDR（数字）、EMMC（数字）、LCD（数字）、按键电路（数字）、各种传感器电路（低频模拟和数字）、摄像头电路（低频模拟和数字）、音频电路（低频模拟和数字），以及各种接口（数字和模拟）电路。
