一、功率放大器PA
1、功率放大器PA概念
功率放大器（Power Amplifier，PA），简称功放，在射频电路中，功率放大器就是把弱信号进行放大，其原理就是把直流供电的功率转换为交流射频信号的功率。

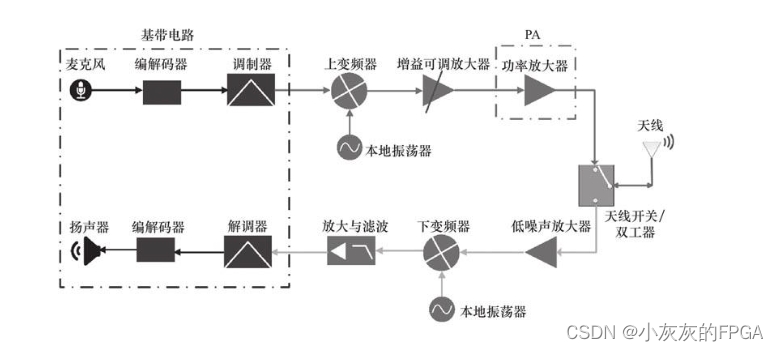

功率放大器PA在射频电路框图中的位置如下：

2、功率放大器PA的作用
功率放大器在发射电路中起信号放大作用。在射频收发芯片中都集成了一级或多级放大器，但是其输出功率还是比较有限的，常常还需要增加单独的功率放大器对信号进行放大，才能保证发射出去的功率满足传输要求（比如传输距离）。
随着智能手机的发展，为满足LTE多频段的要求，以及智能手机轻薄化的趋势，用于手机的功率放大器基本都是模块化集成的，一个模块包含几路功率放大器，同时集成了双工器，所以这种功率放大器模块也叫 PAD（PA+Duplexer）。
3、功率放大器PA的种类

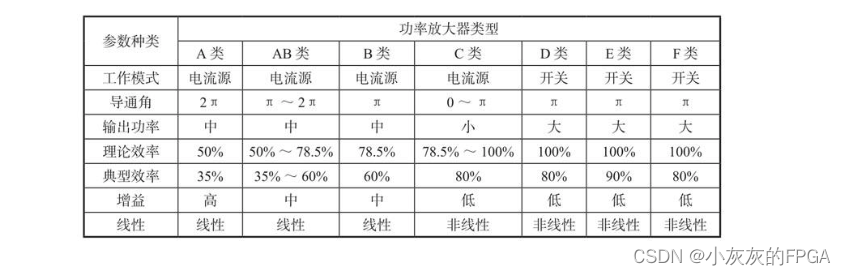

按照工作状态分类（电流导通角），功率放大器可以分为7种：A 类、B类、AB类、C类、D类、E类、F类。

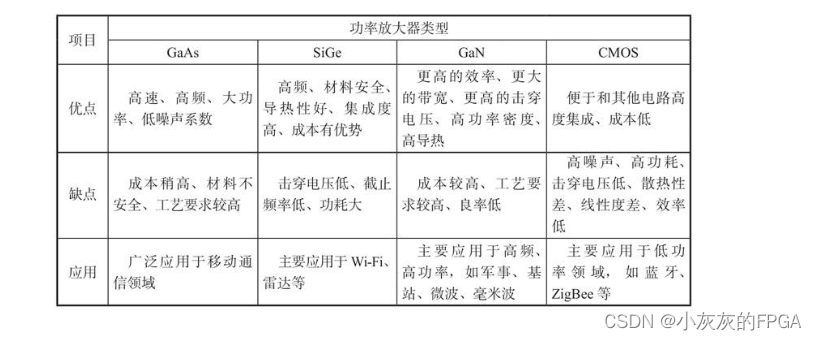

按照制造工艺分类，功率放大器目前常用的工艺可以归类为4种：砷化镓（GaAs）、氮化镓（GaN）、锗化硅（SiGe）、互补金属氧化物半导体（CMOS）。在射频功率放大器领域，GaAs工艺仍然占据主流地位。

4、功率放大器PA的参数
①工作频率
功率放大器的工作频率，指满足功率放大器各项指标的频率范围，通常也称为工作频段。
②功率
功率放大器的功率一般包括输入功率（Pin）、输出功率（Pout）。
③增益
功率放大器的增益，即放大倍数（Pout/Pin），通常用分贝（dB）表示。增益平坦度（ΔG）是指在一定温度下整个工作频率范围内增益变化的范围。其计算公式如下：
ΔG=±（Gmax-Gmin）/2
④非线性

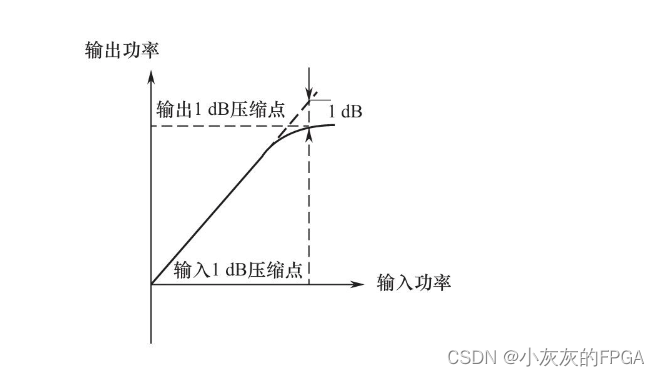

功率放大器的非线性参数主要用1dB压缩点来衡量。对于线性功率放大器来说，通常功率放大器的输出功率和输入功率满足线性关系，随着功率继续增大，放大器进入非线性区间，输出功率不再满足线性增加。
当增益下降到比线性增益低1dB时的输出功率被定义为1dB压缩点，用P1dB表示。

⑤阻抗
常用的 PA 阻抗参数有输入阻抗（输入端口）、输出阻抗（输出端口）、驻波比（VSWR）等。
⑥电源
功率放大器的主要电源参数有工作电压、工作电流、功耗、效率（η）等。其中效率η是指射频放大器输出功率与直流供电功率的比值，其计算公式如下：

其中PO为电源输出到负载的输出功率，PDC为放大器直流电源消耗的功率。
⑦控制接口、电平、逻辑
控制信号接口是否和射频收发芯片或 MODEM 的I/O接口一致；PA的控制电平和射频收发芯片或 MODEM 的电平是否一致；控制逻辑表（True Table，控制功率放大器的开关、频段、增益的逻辑）和射频收发芯片或 MODEM 的驱动配置是否一致。
5、功率放大器PA的选型
功率放大器选型主要根据功率放大器的关键参数进行判断。
①工作频段
根据产品需要支持的频段选择功率放大器的工作频段，选择相应频段的功率放大器。
②功率
评估功率放大器的最大输出功率，根据产品最大输出功率的要求评估功率放大器的最大输出功率，从而满足项目对最大输出功率的要求。评估功率放大器的最大输入功率，根据射频收发芯片输出端口的功率来评估功率放大器的输入功率，确保功率放大器输入功率不饱和。
③增益
根据射频收发芯片输出端口的输出功率、产品最大输出功率来评估功率放大器的增益，确保功率放大器的增益能够满足产品输出功率的要求。
④非线性
功率放大器非线性产物的指标越小越好。
⑤阻抗
根据射频收发芯片端口阻抗选择功率放大器需要的阻抗。
⑥电源
评估功率放大器的工作电压，根据产品电源的整体规划、转换效率、成本等，选择相应的功率放大器电压；评估功率放大器的功耗，相同输出功率下，尽量选择低功耗的功率放大器。
⑦控制接口
控制接口是指射频收发芯片和功率放大器进行通信或控制时的接口。评估接口类型，关注功率放大器的逻辑控制表。还需要关注接口电平，尽量选择和射频收发芯片接口电平一致的功率放大器，避免电平转换。
逻辑控制表，即真值表，是指射频收发芯片控制功率放大器各种状态的逻辑表，需要确保和射频收发芯片的要求一致。
