【Cadence Virtuoso】IC学习笔记2：CS放大器仿真与分析

前言

本博文为个人在学习Cadence Virtuoso时的记录，巩固自己学习的同时，也给其他初学者一些参考，学习过程中使用到的软件为Cadence IC617运行在CentOS7系统下，参考的书籍为Razavi的《模拟CMOS集成电路设计》。

这是第二篇学习记录，里面记录了对CS放大器的一些分析和仿真。基本的Virtuoso操作就不过多赘述了，在我的上一篇博客中介绍过了，有需要的朋友可以参考：【Cadence Virtuoso】IC学习笔记1：基本操作（以NMOS特性曲线仿真为例）

一、原理图绘制

以电流源为负载的共源级放大器应用比较广泛，其放大倍数比较高，但是会限制输出电压摆幅，而且如果用PMOS作电流源消除体效应带来的非线性，会增大器件尺寸。$A_v=-g_m(r_{o1}||r_{o2})$.电路原理图如下：

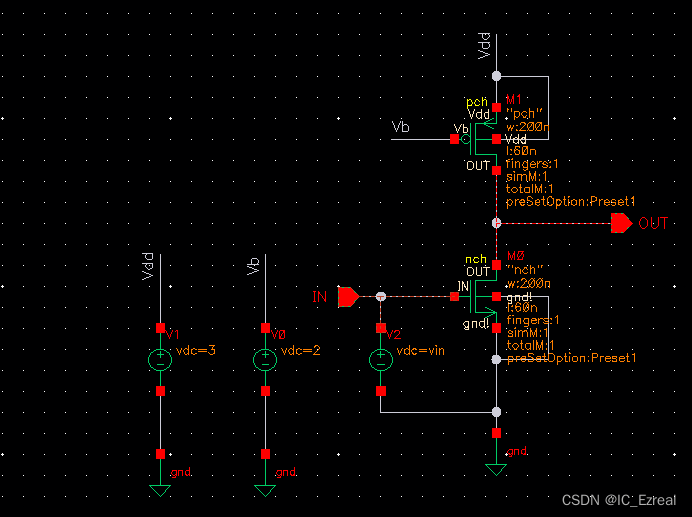

直流仿真原理图

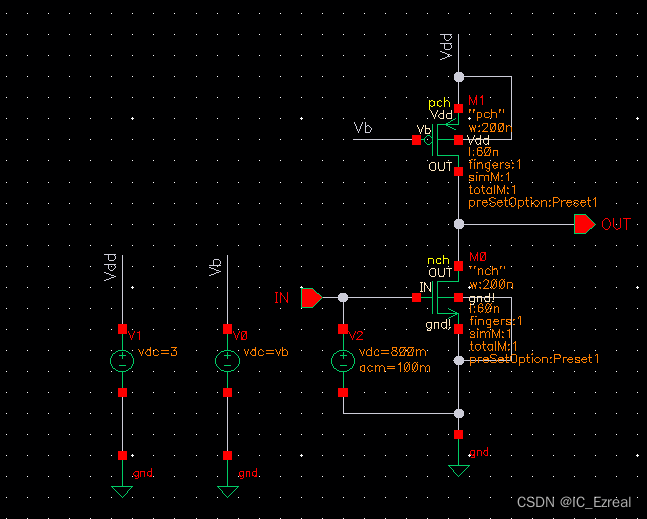

交流仿真原理图

二、直流仿真与分析

电源电压Vdd设置为3V，PMOS电流源偏置Vb为vb（变量），输入信号$V_{GS1}$设置为vin（变量）。

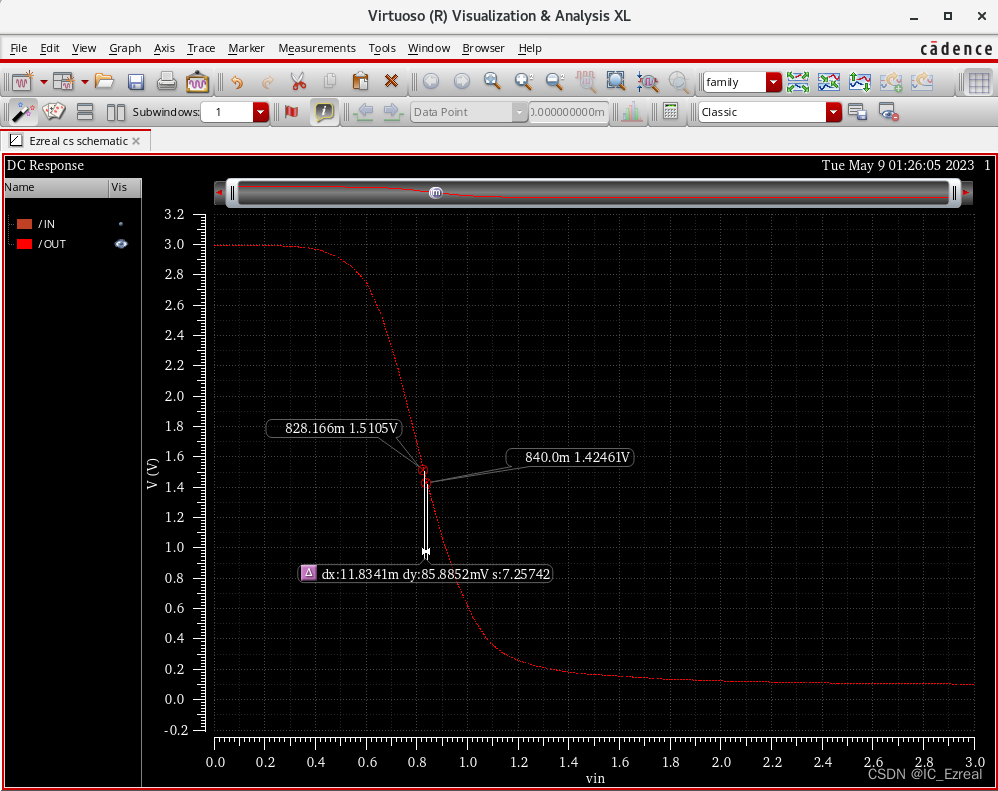

选择dc仿真，将vb初始值设为2V，扫描vin从0V-3V，观察Vout随Vin的变化.结果如下图：在Vout为大概Vdd/2处按快捷键R和D，查看增量，计算增益$$A_v=-7.26$$

vb=2V时，PMOS始终导通，当Vin从0V增大到3V，PMOS先进入深线性区，Vout基本为电源电压，然后当Vin大于NMOS的导通电压，NMOS进入饱和区，PMOS也进入饱和区，随着漏电流变大，输出电压开始下降，直到NMOS进入线性区，电压降到最小（几乎为0）.

根据曲线可以大致确定静态工作点在$V_{in}=800mV$时，查看管子此时的详细信息
$$r_{o1}=71.67K，r_{o2}=57.76K$$
$$g_{m1}=207\mu A/V$$
$$A_v=-g_{m1}(r_{o1}||r_{o2})=-6.62$$理论计算结果和实际差不多。

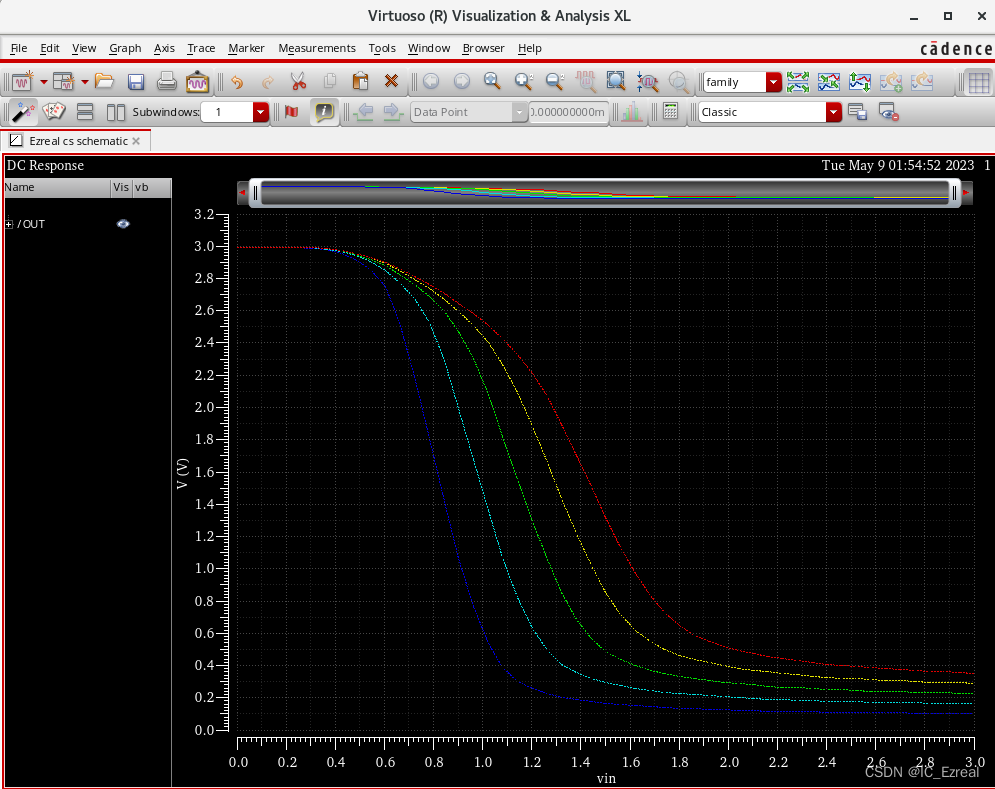

将vb作为参数扫描，从1V-2V仿真5个点，结果如下：

随着Vb的减小，增益变小了，这是因为，电流源的电流变大，饱和区中管子的$g_m$虽然变大，但由于沟道调制效应，$r_o$急剧减小，导致增益最终减小。

三、交流仿真与分析

为了获得最大的增益，将直流工作点设为800mV，因为已知增益大概是6~7之间，为了摆幅明显一点，将交流输入幅值设为100mV。

瞬态仿真

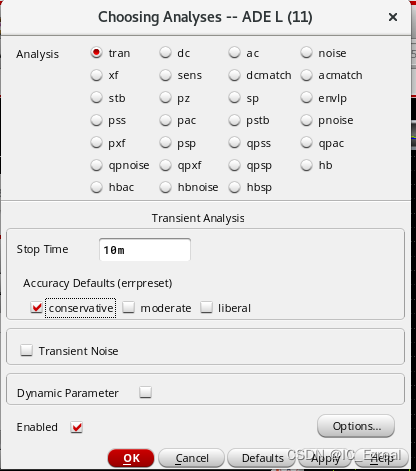

选择第一项“tran”，仿真时间根据设置的频率来，这里设置10ms，仿真精度选择最大仿真精度，然后ok。
注意：瞬态仿真的时候要设置电源，vsin中Amplitude是输入的幅值，Frequency是频率，1KHz。

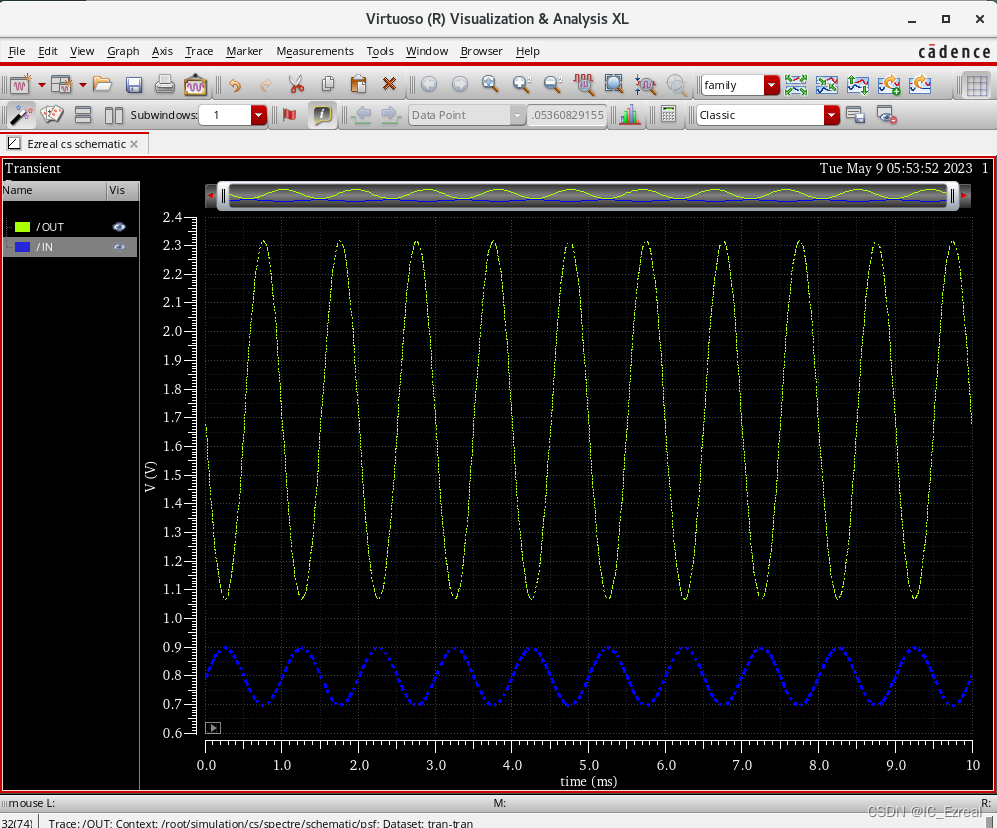

结果如下图所示，交流信号被放大了理论计算的倍数。

AC仿真

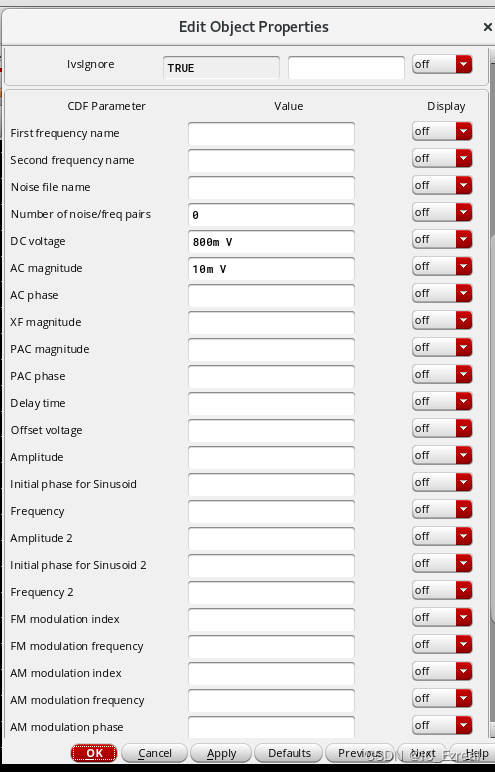

注意：vsin中设置AC magnitude是幅值，不用设置频率，要把前面瞬态仿真电源的设置删了。

仿真设置中选择ac，扫描频率，从10KHz到1000Mhz。（后来发现100M的时候还没到第一个极点）

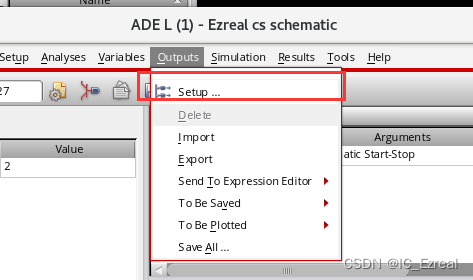

输出我们想得到幅频和相频特性曲线，选择Outputs->Setup.

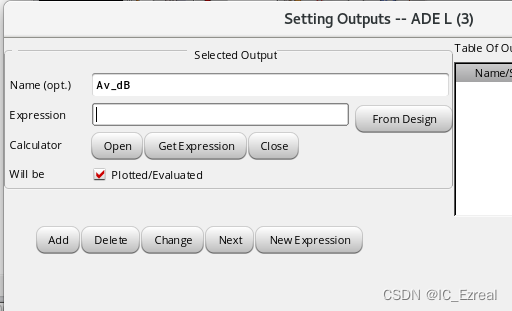

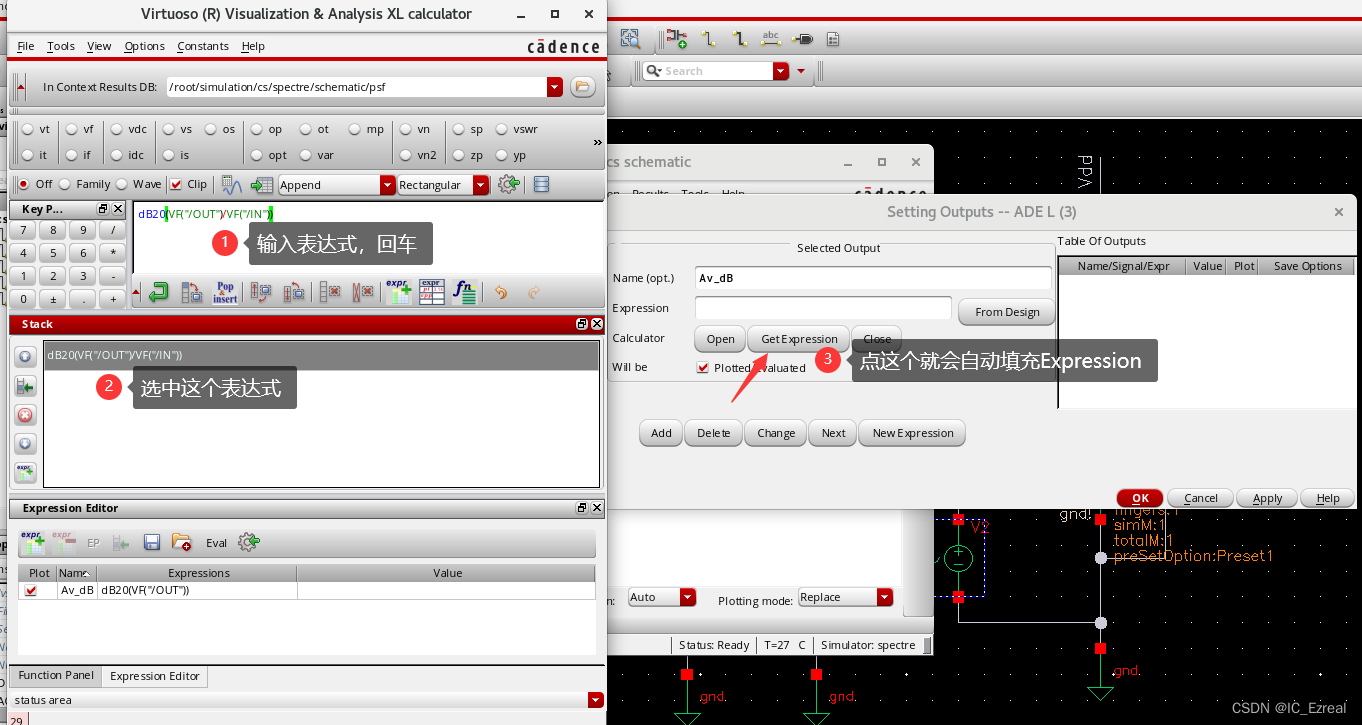

然后输出一个表达式，给这个输出命名为Av_dB，然后点击Calculator中的OPEN，打开公式编辑器。
表达式为dB20(VF(“/OUT”)/VF(“/IN”))，注意这个OUT和IN跟你的信号label名称有关，不是固定的。

相位表达式的添加同理，phaseDegUnwrapped(VF(“/OUT”))。

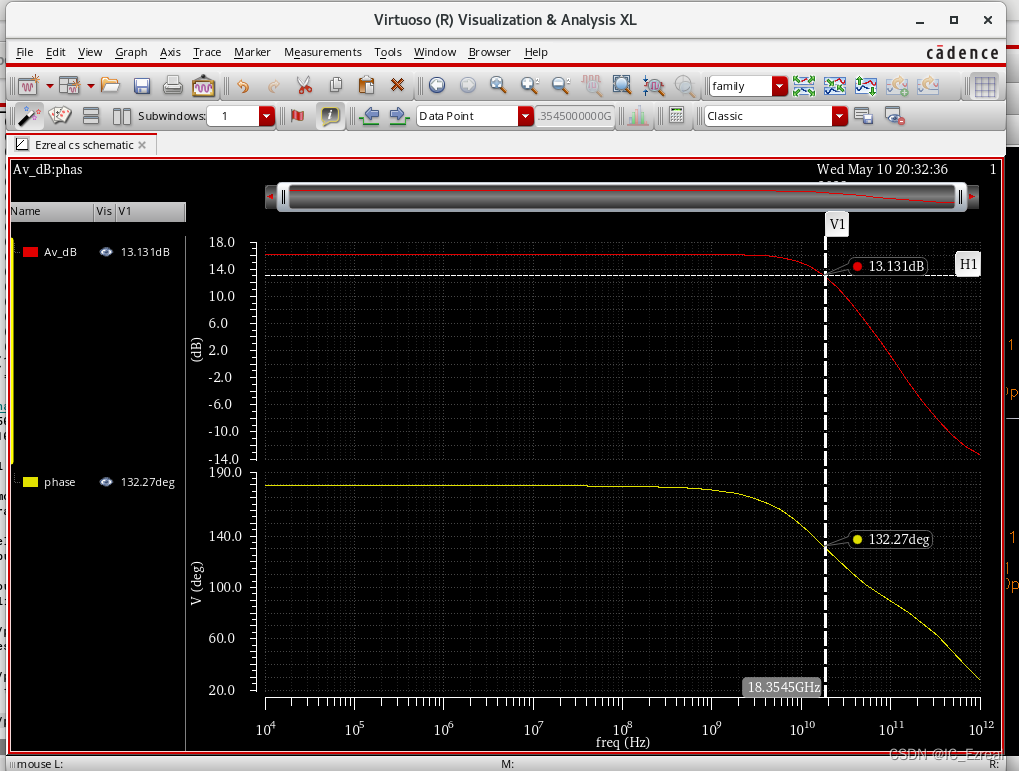

然后开始仿真，结果如下，点击右上那个图标可以把曲线分开看：

根据第六章频率响应学过的知识，增益减小3dB的点的频率就是第一个极点，相位会减少45°，可以添加marker验证一下。

小结

至此，交直流瞬态仿真以及基本看一些参数都完成了，接下来要开启大作业了——二级放大器的设计，不得不吐槽一下，我们老师才讲到Razavi的第七章，就让设计二级放大器，我看了一下题目要求，发现很多名词都没见过，还得自学，二级放大器涉及的基础知识貌似得学到第十章，加油！
