STM32与openmv通信（HAL库）

最近需要用到openmv进行追踪物体，所以在此做个小结，其中这些文章给我很大的帮助，建议可以去看超详细OpenMV与STM32单片机通信
以及星瞳科技官网

实验目的：openmv追踪物体颜色，将物体坐标发给32（为了 调试，顺便将32收到的数据传给上位机）
实验所需：openmv，STM32F103ZET6（正点原子）

一、openmv程序编写

# Untitled - By:阿布  - 周日 7月 19 2021

import sensor, image, time

from pid import PID
from pyb import Servo
from pyb import UART,LED
import json
import ustruct

pan_servo=Servo(1)
tilt_servo=Servo(2)

pan_servo.calibration(500,2500,500)
tilt_servo.calibration(500,2500,500)

#red_threshold  = (13, 49, 18, 61, 6, 47)
red_threshold  = (2, 12, -56, 2, -75, 14)#测试所用，白色，懒得该名称
pan_pid = PID(p=0.08, i=0, imax=90) #脱机运行或者禁用图像传输，使用这个PID
tilt_pid = PID(p=0.05, i=0, imax=90) #脱机运行或者禁用图像传输，使用这个PID
#pan_pid = PID(p=1, i=0, imax=90)#在线调试使用这个PID
#tilt_pid = PID(p=1, i=0, imax=90)#在线调试使用这个PID

sensor.reset() # Initialize the camera sensor.
sensor.set_pixformat(sensor.RGB565) # use RGB565.
sensor.set_framesize(sensor.QQVGA) # use QQVGA for speed.
sensor.skip_frames(10) # Let new settings take affect.
sensor.set_auto_whitebal(False) # turn this off.
clock = time.clock() # Tracks FPS.

uart = UART(3,115200)   #定义串口3变量
uart.init(115200, bits=8, parity=None, stop=1) # init with given parameters

def find_max(blobs):
    max_size=0
    for blob in blobs:
        if blob[2]*blob[3] > max_size:
            max_blob=blob
            max_size = blob[2]*blob[3]
    return max_blob

def sending_data(cx,cy,cw,ch):
    global uart;
    #frame=[0x2C,18,cx%0xff,int(cx/0xff),cy%0xff,int(cy/0xff),0x5B];
    #data = bytearray(frame)
    data = ustruct.pack("<bbhhhhb",      #格式为俩个字符俩个短整型(2字节)
                   0x2C,                      #帧头1
                   0x12,                      #帧头2
                   int(cx), # up sample by 4   #数据1
                   int(cy), # up sample by 4    #数据2
                   int(cw), # up sample by 4    #数据1
                   int(ch), # up sample by 4    #数据2
                   0x5B)
    uart.write(data);   #必须要传入一个字节数组

while(True):
    clock.tick() # Track elapsed milliseconds between snapshots().
    img = sensor.snapshot() # Take a picture and return the image.

    blobs = img.find_blobs([red_threshold])
    if blobs:
        max_blob = find_max(blobs)
        pan_error = max_blob.cx()-img.width()/2
        tilt_error = max_blob.cy()-img.height()/2

        #print("pan_error: ", pan_error)

        img.draw_rectangle(max_blob.rect()) # rect
        img.draw_cross(max_blob.cx(), max_blob.cy()) # cx, cy

        pan_output=pan_pid.get_pid(pan_error,1)/2
        tilt_output=tilt_pid.get_pid(tilt_error,1)
        #print("pan_output",pan_output)
        pan_servo.angle(pan_servo.angle()+pan_output)
        tilt_servo.angle(tilt_servo.angle()-tilt_output)
        cx=max_blob[5]
        cy=max_blob[6]
        cw=max_blob[2]
        ch=max_blob[3]
        FH = bytearray([0x2C,0x12,cx,cy,cw,ch,0x5B])
        uart.write(FH)
        print(cx,cy,cw,ch)

二、stm32

1、cubeMX配置

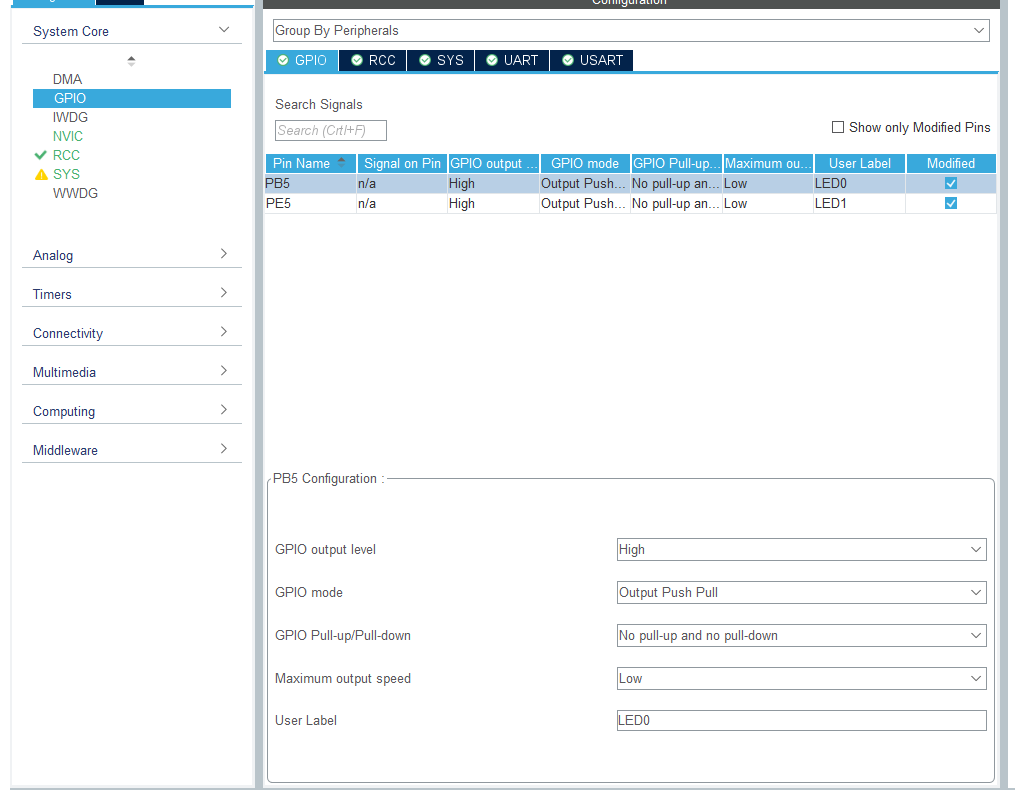

时钟树这些基本配置掠过，然后需要配置串口4，串口1，以及两个led灯（方便调试），配置串口记得开中断，以及配置优先级



2、源码
（1）.openmv.h

#ifndef __OpenMV_H
#define	__OpenMV_H

#include "stm32f1xx.h"

void  Openmv_Receive_Data(int16_t data);



#endif

（2）.openmv.c

#include "OpenMV.h"
#include "stdio.h"
#include "usart.h"


static uint8_t  Cx=0,Cy=0,Cw=0,Ch=0;



void   Openmv_Receive_Data(int16_t com_data)
{

    uint8_t i;
		static uint8_t RxCounter1=0;//计数
		static uint16_t RxBuffer1[10]={0};
		static uint8_t RxState = 0;
		static uint8_t RxFlag1 = 0;

  if(RxState==0&&com_data==0x2C)  //0x2c帧头
				{

					RxState=1;
					RxBuffer1[RxCounter1++]=com_data;
          HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);
				}

				else if(RxState==1&&com_data==0x12)  //0x12帧头
				{
          HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);
					RxState=2;
					RxBuffer1[RxCounter1++]=com_data;
				}
				else if(RxState==2)
				{

					RxBuffer1[RxCounter1++]=com_data;
					if(RxCounter1>=10||com_data == 0x5B)       //RxBuffer1接受满了,接收数据结束
					{
						RxState=3;
						RxFlag1=1;

						Cx=RxBuffer1[RxCounter1-5];
						Cy=RxBuffer1[RxCounter1-4];
						Cw=RxBuffer1[RxCounter1-3];
						Ch=RxBuffer1[RxCounter1-2];
            printf("%d\r   ",Cx);
            printf("%d\r   ",Cy);
            printf("%d\r   ",Cw);
            printf("%d\r\n",Ch);
//               if(RxState==1)
//          {
//            HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);
//          }
//          else if(RxState!=1&&RxState!=0)
//          {
//            HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);
//          }
					}
			}

				else if(RxState==3)		//检测是否接受到结束标志
				{
						if(RxBuffer1[RxCounter1-1] == 0x5B)
						{

									RxFlag1 = 0;
									RxCounter1 = 0;
									RxState = 0;

						}
						else   //接收错误
						{
									RxState = 0;
									RxCounter1=0;
									for(i=0;i<10;i++)
									{
											RxBuffer1[i]=0x00;      //将存放数据数组清零
									}
						}
				}

				else   //接收异常
				{
						RxState = 0;
						RxCounter1=0;
						for(i=0;i<10;i++)
						{
								RxBuffer1[i]=0x00;      //将存放数据数组清零
						}
				}
      }

/**
  * 函数功能: 重定向c库函数printf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}

/**
  * 函数功能: 重定向c库函数getchar,scanf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fgetc(FILE *f)
{
  uint8_t ch = 0;
  HAL_UART_Receive(&huart1, &ch, 1, 0xffff);
  return ch;
}

(3).主函数
先定义两个全局变量

/* USER CODE BEGIN PV */
uint8_t usart1_rxbuff;
uint8_t uart4_rxbuff;

/* USER CODE END PV */

主函数里面加上串口接受中断开启

HAL_UART_Receive_IT(&huart4,(void *)&uart4_rxbuff,1);
HAL_UART_Receive_IT(&huart1,(void *)&usart1_rxbuff,1);

中断回调函数（切记要加上接收中断开启）

/* USER CODE BEGIN 4 */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  uint16_t tem;
  if(huart->Instance==UART4)
  {
    tem=uart4_rxbuff;
    Openmv_Receive_Data(tem);
  }
HAL_UART_Receive_IT(&huart4,(void *)&uart4_rxbuff,1);
}


/* USER CODE END 4 */

**

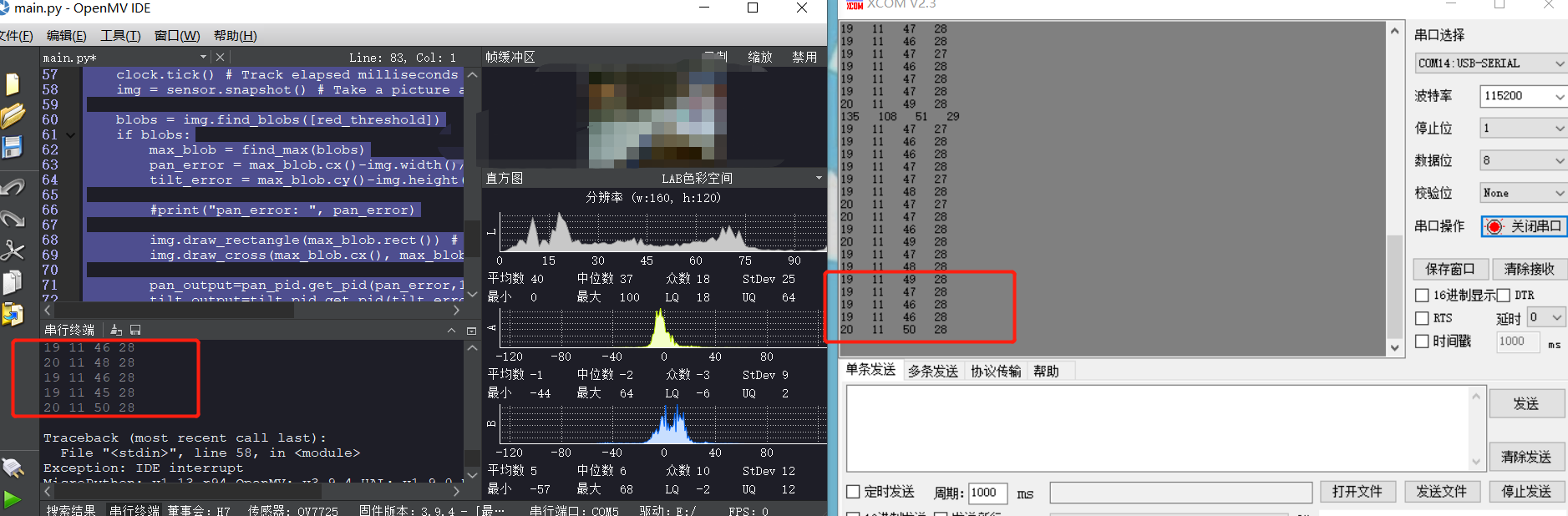

三、实验现象

**

四、总结
其中出现了一个好蠢的问题，就是我一直检测不到0x2c之后的数据，以为是接受解码程序的问题。后来发现只是忘记在中断回调函数里面加接收中断，真的是大无语事件。
