一、任务分析

ADC扫描模式+DMA

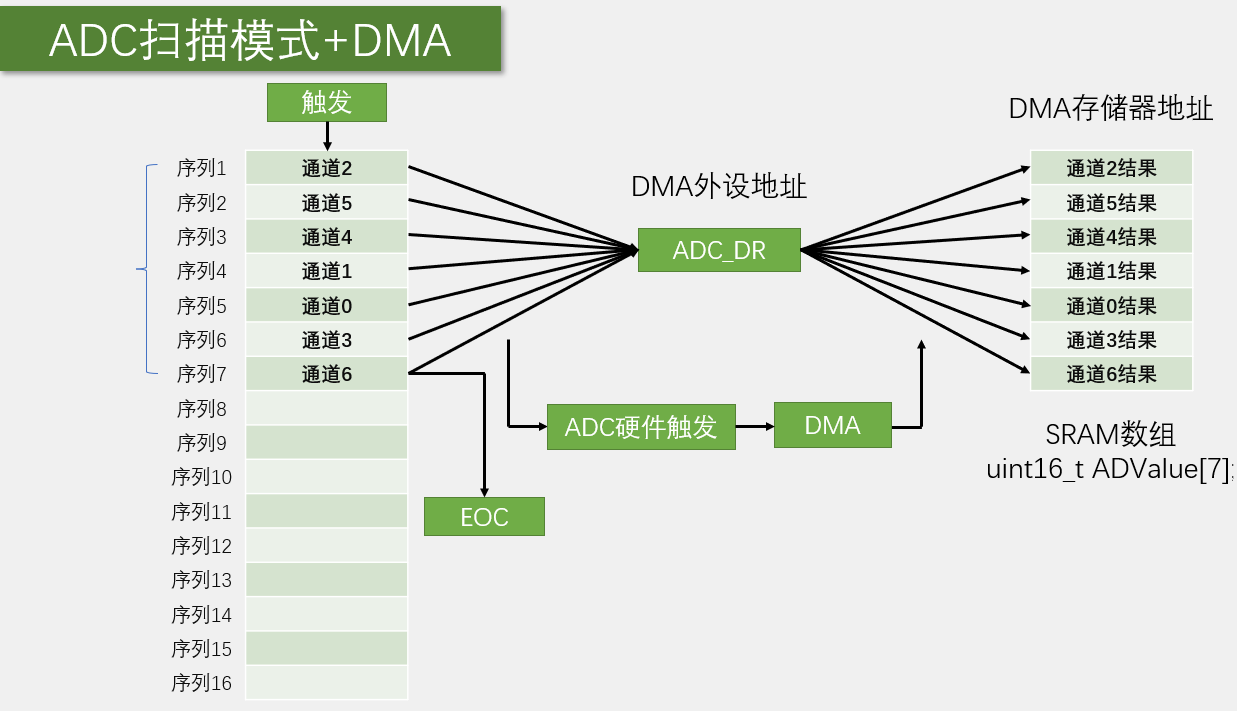

如图，左边是 ADC 扫描模式的执行流程，有 7 个通道，触发一次， 7 个通道依次进行 AD 转换，然后转换结果都放到 ADC_DR 数据寄存器中。在这里，DMA 的任务是在每个单独的通道转换完成后，进行数据转运，并且目的地址进行自增，这样数据就不会被覆盖了。

所以，这里 DMA 的配置是：

外设地址写入 ADC_DR 的地址，存储器的地址可以在 SRAM 中定义一个数组 ADValue，然后把 ADValue 的地址作为存储器的地址；
对于数据宽度，因为 ADC_DR 和 ADValue 存储的数据都是 uint16_t 型的，所以数据的宽度就是 16 位的半字；
对于地址是否自增，如图，外设地址不自增，存储器地址自增；
传输方向是外设站点到存储器站点；
传输计数器写入 7，因为这里通道有 7 个，要计数 7 次。计数器是否自动重装，这里可以看 ADC 的配置，ADC 如果是单次扫描，可以不自动重装，转换一轮就停止；如果是扫描模式，就可以使用自动重装，在 ADC 启动下一轮转换的时候，DMA 也启动下一轮转运，同步工作；
这里的 ADC_DR 的值在 ADC 单个通道转换完成后才会有效，DMA 转运的时机需要和 ADC 单个通道转换完成同步，所以 DMA 的触发要选择 ADC 的硬件触发。

说明： ADC 的扫描模式，在每个单独通道转换完成后并没有任何标志位，也不会触发中断，所以在程序中不太好判断某一个通道转换完成的时机。虽然单个通道转换完成后，不产生任何标志位和中断，但它会产生 DMA 请求，触发 DMA 转运。

二、软件设计（ADC 单次扫描+ DMA 单次转运）

上述图片中展示了 7 个通道的使用，在这里以 2 个通道作为例子。

初始化 GPIO，为了方便，使用 pc0 和 pc1

void AD_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 设置为模拟输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1; // 初始化pc0和pc1
    GPIO_Init(GPIOC, &GPIO_InitStructure);
}

配置 DMA，传输方向为外设到存储器，传输数据数目为 2，使用单次模式，硬件触发

uint16_t ad_value[2]; // 用于存储ADC的转换结果

void AD_DMA_Config(void)
{
    DMA_InitTypeDef DMA_InitStructure;

    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); // 使能 DMA1 时钟

    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;    // 设置外设基地址为ADC1的DR寄存器的地址
    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; // 外设数据宽度为半字
    DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;            // 失能外设地址自增
    DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)ad_value;          // 设置存储器基地址为ad_value的首地址
    DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;         // 存储器数据宽度为半字
    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;                     // 使能存储器地址自增
    DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;                     // 设置数据传输方向为外设到存储器
    DMA_InitStructure.DMA_BufferSize = 2;                                       // 设置传输数据数目为2
    DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;                               // 设置为单次模式
    DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;                                // 失能存储器到存储器模式
    DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;                       // 设置优先级为中等
    DMA_Init(DMA1_Channel1, &DMA_InitStructure);                                // 初始化 DMA1 的通道1
}

注意：这里没有加DMA_Cmd(DMA1_Channel1, ENABLE);，使能 DMA 通道的任务交给了后面创建的函数 AD_GetValue。

配置 ADC，配置两个规则通道，并分配序列号，使用单次转换、扫描模式，使能 ADC 的DMA触发信号

void AD_Config(void)
{
    ADC_InitTypeDef ADC_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); // 使能ADC1时钟
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);                    // 配置ADC时钟为PCLK2的六分频（72M/6 = 12MHz）

     // 配置ADC1的规则通道0，序列1，采样时间为55.5个周期
    ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_55Cycles5);
    // 配置ADC1的规则通道1，序列2，采样时间为55.5个周期
    ADC_RegularChannelConfig(ADC1, ADC_Channel_11, 2, ADC_SampleTime_55Cycles5);

    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                  // 设置ADC工作在独立模式
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;              // 数据右对齐
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; // 禁用外部触发转换
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;                 // 使用单次转换模式
    ADC_InitStructure.ADC_ScanConvMode = ENABLE;                        // 使能扫描转换模式
    ADC_InitStructure.ADC_NbrOfChannel = 2;                             // 设置转换通道数量为2
    ADC_Init(ADC1, &ADC_InitStructure);

    ADC_DMACmd(ADC1, ENABLE); // 使能ADC1的DMA触发信号

    ADC_Cmd(ADC1, ENABLE); // 使能ADC

    ADC_ResetCalibration(ADC1);                                     // 复位ADC1的校准寄存器
    while (ADC_GetResetCalibrationStatus(ADC1) == SET);             // 等待复位校准结束
    ADC_StartCalibration(ADC1);                                     // 启动ADC1的校准
    while (ADC_GetCalibrationStatus(ADC1) == SET);                  // 等待校准完成
}

注意： ADC_DMACmd(ADC1, ENABLE) 必须放在RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE) 之后。

使用 ADC 的扫描模式，多通道，所以就不需要手动更改通道了；转换结果通过 DMA 转运，所以也不需要手动调用函数取值了；ADC每次转换完成后会有 DMA 请求，所以也不需要调用等待 ADC 转换完成的函数。但因为还是单次模式，所以还是需要软件触发一下 ADC 开始转换。

void AD_GetValue(void)
{
    DMA_Cmd(DMA1_Channel1, ENABLE);                         // 使能 DMA1 的通道1
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);                 // 启动ADC1的软件转换
    while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);      // 等待传输完成标志位置位
    DMA_ClearFlag(DMA1_FLAG_TC1);                           // 清除传输完成标志位

    DMA_Cmd(DMA1_Channel1, DISABLE);          // 失能 DMA1 的通道1
    DMA_SetCurrDataCounter(DMA1_Channel1, 2); // 设置当前数据传输数目为2
}

三、改用 ADC 连续扫描 + DMA 循环转运

上述是 ADC 单次扫描+ DMA 单次转运的模式，也可以配置成为 ADC 连续扫描 + DMA 循环转运的模式，程序如下改动：

在 AD_Config 中将

ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;       // 使用单次转换模式

改为

ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;        // 使用连续转换模式

在 AD_DMA_Config 中将

DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;    // 设置为单次模式

改为

DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;       // 设置为循环模式

在这里，可以直接将 ADC_SoftwareStartConvCmd(ADC1, ENABLE); 放在 AD_Config 的最后一行，同时将 DMA_Cmd(DMA1_Channel1, ENABLE); 放在 AD_DMA_Config 的最后一行。因为在 ADC 触发之后，ADC 连续转换，DMA 循环转运，两者一直在工作，始终把最新的转换结果刷新到 SRAM 数组里，想要数据直接到数组里取就行了。因此，在该模式下，也就不需要函数 AD_GetValue 了。
