STM32学习笔记15：USART的使用

芯片型号：STM32F103RC

软件开发包：标准外设库

一、USART 基本结构

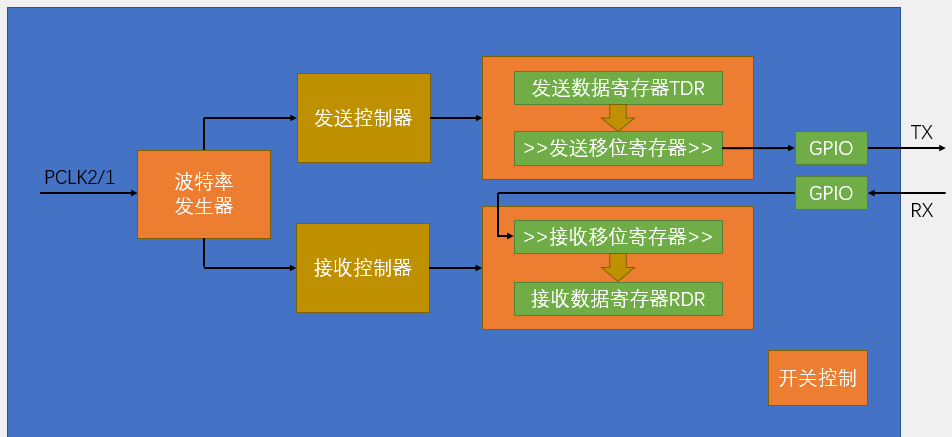

如图，最左边是波特率发生器，用于产生约定的通信速率，时钟来源是 PCLK2/1。

经过波特率发生器分频后，产生的时钟通向发送控制器和接收控制器，发送控制器和接收控制器用于控制发送移位和接收移位。

对于发送，由发送数据寄存器和发送移位寄存器的配合，将数据一位一位地移出去，通过 GPIO 的复用输出，输出到 TX 引脚，产生串口协议规定的波形，当数据由数据寄存器转到移位寄存器时，会置一个 TXE 的标志位，检查这个标志位，就可以直到是不是可以写下一个数据了。

对于接收，也是一样的，RX 引脚的波形，通过 GPIO 输入，在接收控制器的控制下，一位一位地移入接收移位寄存器，移完一帧数据后，数据就会统一转运到接收数据寄存器，在转移的同时置一个 RXNE 标志位，检查这个标志位，就可以直到是不是收到数据了。同时这个标志位也可以申请中断，这样就可以在收到数据时直接进入中断函数，然后快速地读取和保存数据。

最后，右下角是一个开关控制。

二、USART 初始化结构体详解

typedef struct {
    uint32_t USART_BaudRate;			// 波特率
    uint16_t USART_WordLength;			// 字长
    uint16_t USART_StopBits;			// 停止位
    uint16_t USART_Parity;				// 校验位
    uint16_t USART_Mode;				// USART 模式
    uint16_t USART_HardwareFlowControl; // 硬件流控制
} USART_InitTypeDef;

1. USART_BaudRate：波特率设置。一般设置为 2400、9600、19200、115200。标准库函数会根据
   设定值计算得到 USARTDIV 值，从而设置 USART_BRR 寄存器值。
2. USART_WordLength：数据帧字长，可选 8 位或 9 位。它设定 USART_CR1 寄存器的 M 位的值。
   如果没有使能奇偶校验控制，一般使用 8 数据位；如果使能了奇偶校验则一般设置为 9 数据位。
3. USART_StopBits：停止位设置，可选 0.5 个、1 个、1.5 个和 2 个停止位，它设定 USART_CR2
   寄存器的 STOP[1:0] 位的值，一般我们选择 1 个停止位。
4. USART_Parity：奇偶校验控制选择，可选 USART_Parity_No(无校验)、USART_Parity_Even(偶
   校验) 以及 USART_Parity_Odd(奇校验)，它设定 USART_CR1 寄存器的 PCE 位和 PS 位的值。
5. USART_Mode：USART 模式选择，有 USART_Mode_Rx 和 USART_Mode_Tx，允许使用逻辑或
   运算选择两个，它设定 USART_CR1 寄存器的 RE 位和 TE 位。
6. USART_HardwareFlowControl：硬件流控制选择，只有在硬件流控制模式才有效，可选有使
   能 RTS、使能 CTS、同时使能 RTS 和 CTS、不使能硬件流。

三、编程要点

1. 开启时钟，把需要用到的 GPIO 和 USART 时钟打开；
2. 初始化 GPIO，把 TX 配置成复用输出，RX 配置成输入；
3. 配置 USART 参数，即配置USART 初始化结构体；
4. 如果只需要发送功能，就直接开启 USART，初始化就结束了；如果需要接收功能，可能还需要配置中断。

初始化完成之后，如果要发送数据，就调用函数；如果要接收数据，就调用接收函数；如果要获取发送和接收的状态，就调用获取标志位的函数。

四、举例

4.1 串口发送

这里使用 USART1，设定波特率为 9600，TX 对应 PA9。

1. 配置 GPIO

void Serial_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); 	// 使能GPIOA时钟

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		// 设置GPIO模式为复用推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; 				// 设置引脚为PA9
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

2. 配置 USART

void Serial_USART_Config(void)
{
    USART_InitTypeDef USART_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); 							// 使能USART1时钟

    USART_InitStructure.USART_BaudRate = 9600; 										// 设置波特率为9600
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无硬件流控制
    USART_InitStructure.USART_Mode = USART_Mode_Tx; 								// 设置为发送模式
    USART_InitStructure.USART_Parity = USART_Parity_No; 							// 无校验位
    USART_InitStructure.USART_StopBits = USART_StopBits_1; 							// 停止位为1
    USART_InitStructure.USART_WordLength = USART_WordLength_8b; 					// 数据位为8位
    USART_Init(USART1, &USART_InitStructure);	 									// 初始化USART1

    USART_Cmd(USART1, ENABLE); 														// 使能USART1
}

配置完 USART1 之后，就可以使用串口实现一些功能了。
（1）发送一个字节

void Serial_SendByte(uint8_t byte)
{
    USART_SendData(USART1, byte); // 发送数据
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); // 等待发送完成
}

（2）发送一个数组

void Serial_SendArray(uint8_t *arr, uint16_t len)
{
    uint16_t i;
    for (i = 0; i < len; i++) // 遍历数组，逐个发送元素
    {
        Serial_SendByte(arr[i]); // 调用Serial_SendByte函数发送数组元素
    }
}

（3）发送字符串

void Serial_SendString(char *str)
{
    uint8_t i;
    for (i = 0; str[i] != '\0'; i++) // 遍历字符串，直到遇到空字符'\0'
    {
        Serial_SendByte(str[i]); // 调用Serial_SendByte函数发送字符串中的字符
    }
}

（4）发送数字字符

uint32_t Serial_Pow(uint32_t x, uint32_t y)
{
    uint32_t result = 1;
    while (y--) // 循环y次，计算x的y次方
    {
        result *= x; // 累乘结果
    }
    return result; // 返回结果
}

void Serial_SendNumber(uint32_t num, uint8_t len)
{
    uint8_t i;
    for (i = 0; i < len; i++) // 遍历数字的每一位
    {
        Serial_SendByte(num / Serial_Pow(10, len - i - 1) % 10 + '0'); // 将数字转换为字符并发送
    }
}

（5）printf 函数重定向

1. Keil 版

#include <stdio.h>

int fputc(int ch, FILE *f)
{
	while((USART1->SR&0X40)==0);//等待上一次串口数据发送完成
    USART1->DR = (uint8_t)ch;   //写DR,串口1将发送数据
	return ch;
}

这里也可以直接使用 Serial_SendByte函数：

int fputc(int ch, FILE *f)
{
	Serial_SendByte((uint8_t)ch);
	return ch;
}

2. GCC 版

#include <stdio.h>

int _write (int fd, char *pBuffer, int size)
{
    for (int i = 0; i < size; i++)
    {
        while((USART1->SR&0X40)==0);          //等待上一次串口数据发送完成
        USART1->DR = (uint8_t) pBuffer[i];    //写DR,串口1将发送数据
    }
    return size;
}

同样的：

int _write(int fd, char *pBuffer, int size)
{
    for (int i = 0; i < size; i++) // 遍历缓冲区
    {
        Serial_SendByte((uint8_t)pBuffer[i]); // 调用Serial_SendByte函数发送缓冲区中的字节
    }
    return size; // 返回发送的字节数
}

4.2 串口发送和接收

这里使用 USART1，设定波特率为 9600，TX 对应 PA9，RX 对应 PA10。在串口发送的基础上，修改如下：

（1）不使用中断

在 Serial_GPIO_Config 函数中添加如下代码：

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 设置GPIO模式为上拉输入
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; // 设置引脚为PA10
GPIO_Init(GPIOA, &GPIO_InitStructure);

在 Serial_USART_Config 函数中将

USART_InitStructure.USART_Mode = USART_Mode_Tx; 	// 设置为发送模式

修改为

USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx; // 设置为发送和接收模式

为了方便读取数据，编写函数

uint8_t Serial_ReceiveByte(void)
{
    // 等待接收缓冲区非空
    while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
    // 从接收缓冲区读取一个字节并返回
    return USART_ReceiveData(USART1);
}

（2）使用中断

在不使用中断的基础上，在 Serial_USART_Config 函数中 USART_Cmd(USART1, ENABLE); 前添加代码

USART_ITConfig(USART1, USART_IT_RXNE, ENABLE); // 使能USART1的接收中断

并且还需要配置 NVIC：

void Serial_NVIC_Config(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn; 			// 设置中断通道为USART1
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; 			// 使能中断通道
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; 	// 设置抢占优先级为1
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; 			// 设置响应优先级为1
    NVIC_Init(&NVIC_InitStructure);
}

既然使用了中断，那么就不需要使用 Serial_ReceiveByte 函数读取数据了，直接使用中断服务函数：

// 定义串口接收数据变量和标志位
uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

// 获取接收标志位的函数
uint8_t Serial_GetRxFlag(void)
{
    if (Serial_RxFlag == 1) // 如果接收标志位为1
    {
        Serial_RxFlag = 0; 	// 将接收标志位清零
        return 1; 			// 返回1表示有新数据接收
    }
    return 0; 				// 返回0表示没有新数据接收
}

// 获取接收数据的函数
uint8_t Serial_GetRxData(void)
{
    return Serial_RxData; // 返回接收到的数据
}

// USART1中断服务函数
void USART1_IRQHandler(void)
{
    if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) 	// 如果接收寄存器非空中断标志位为1
    {
        Serial_RxData = USART_ReceiveData(USART1); 			// 读取接收到的数据
        Serial_RxFlag = 1; 									// 设置接收标志位为1

        USART_ClearITPendingBit(USART1, USART_IT_RXNE); 	// 清除接收寄存器非空中断标志位
    }
}

参考视频源于B站up主： 野火科技、江协科技
参考文档：《STM32库开发实战指南——基于野火MINI开发板》
