EZ-CUBE2/3（CYRCNEZCUBE02/03）使用介绍

介绍

EZ-CUBE3（CYRCNEZCUBE03）是具有 Flash 存储器编程功能的片上调试仿真器，可以用于调试 MCU 程序或将程序烧写到 MCU 的内置 Flash 中，支持 RA、RL78 和 RX 产品家族 MCU.
使用方法

前期准备：

硬件连接： 使用 USB 线将 EZ-CUBE3 与电脑连接，另一端连接到目标板的调试接口。确保连接稳固，避免松动导致通信问题.
支持版本： 请使用最新版的e² studio集成开发环境和Renesas Flash Programmer最低支持的版本如下:

• Renesas CS+ for CC (Version: 8.01.00 及以上)
• Renesas e² studio (Version:7.4.0 及以上)
• Renesas Flash Programmer (Version: 3.05 及以上)

软件配置： 打开瑞萨 CS+或E2 studio 集成开发环境，创建或打开一个与目标 MCU 对应的工程，并在工程设置中选择 EZ-CUBE3 作为调试器.

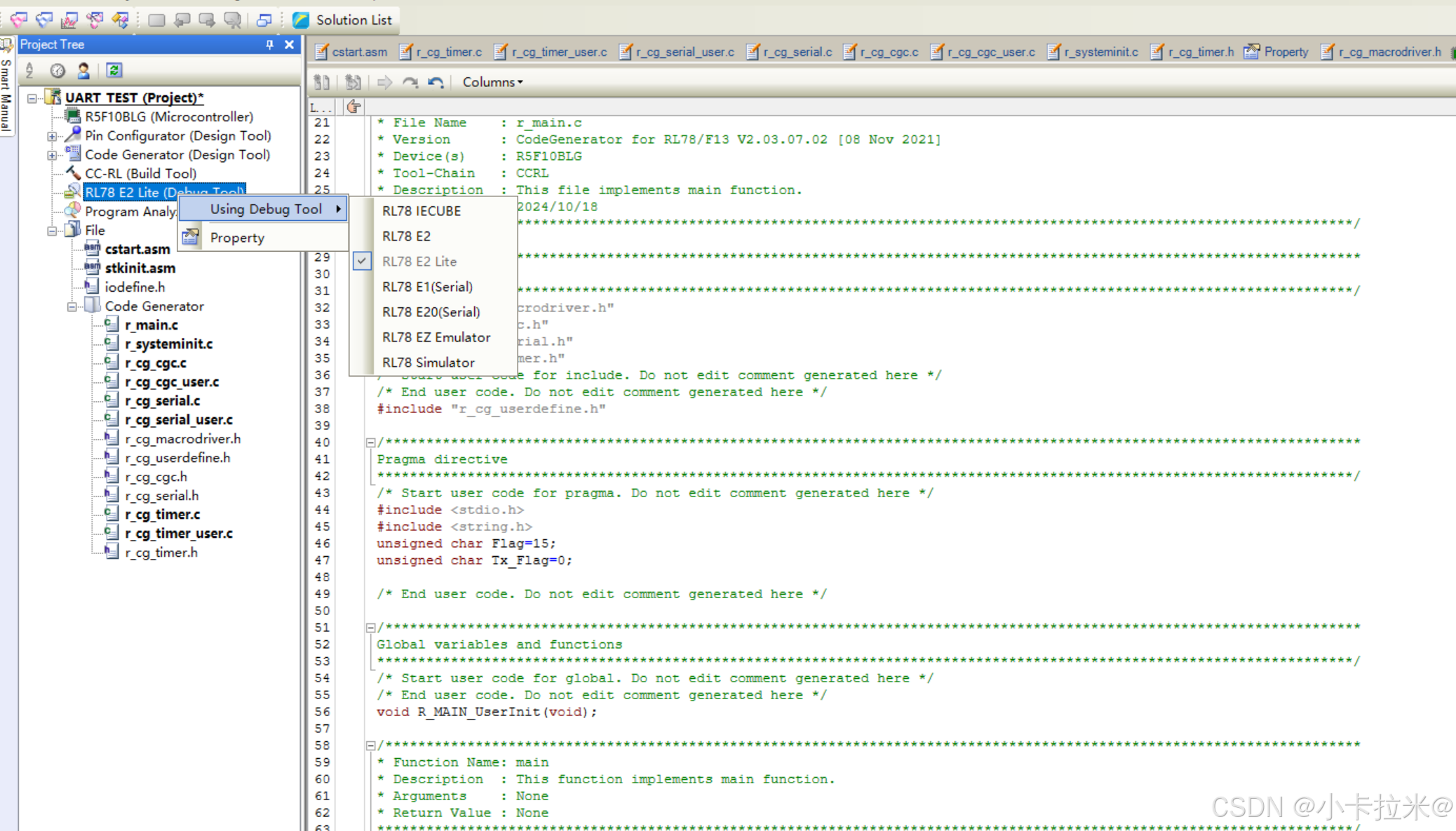

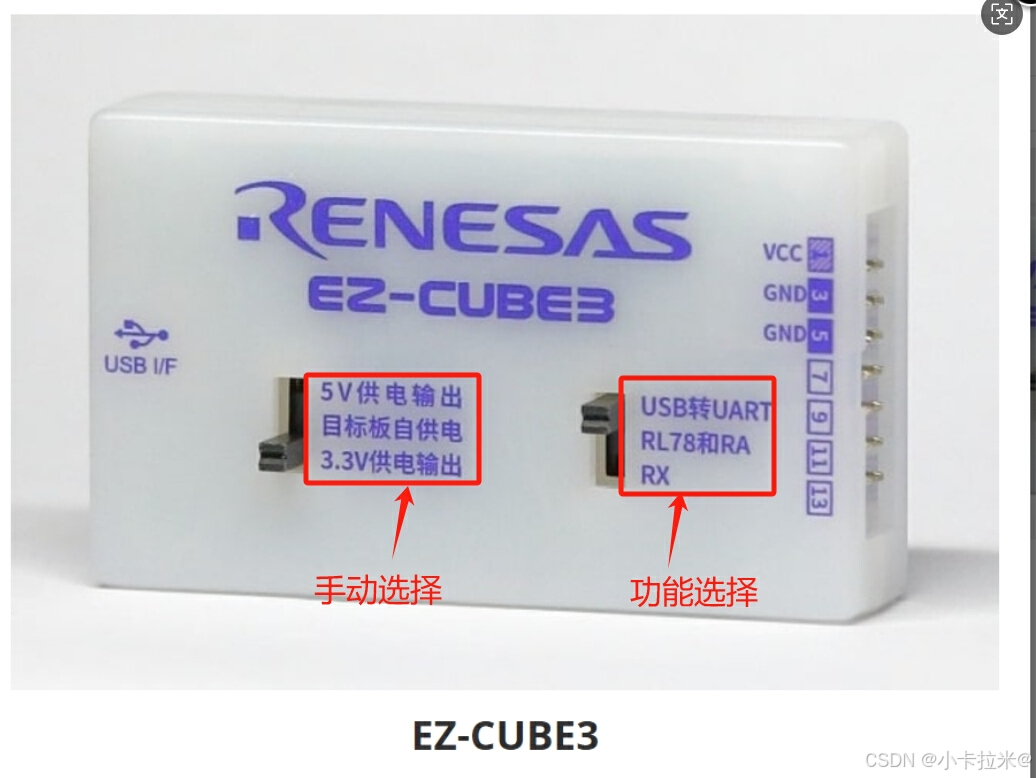

CS+ for CC中：IDE仿真器选项中是没有EZ-CUBE的，选择RL78 E2 Lite即可，供电在软件中不用开（如下图），需要供电时，调节仿真器上对应开关。

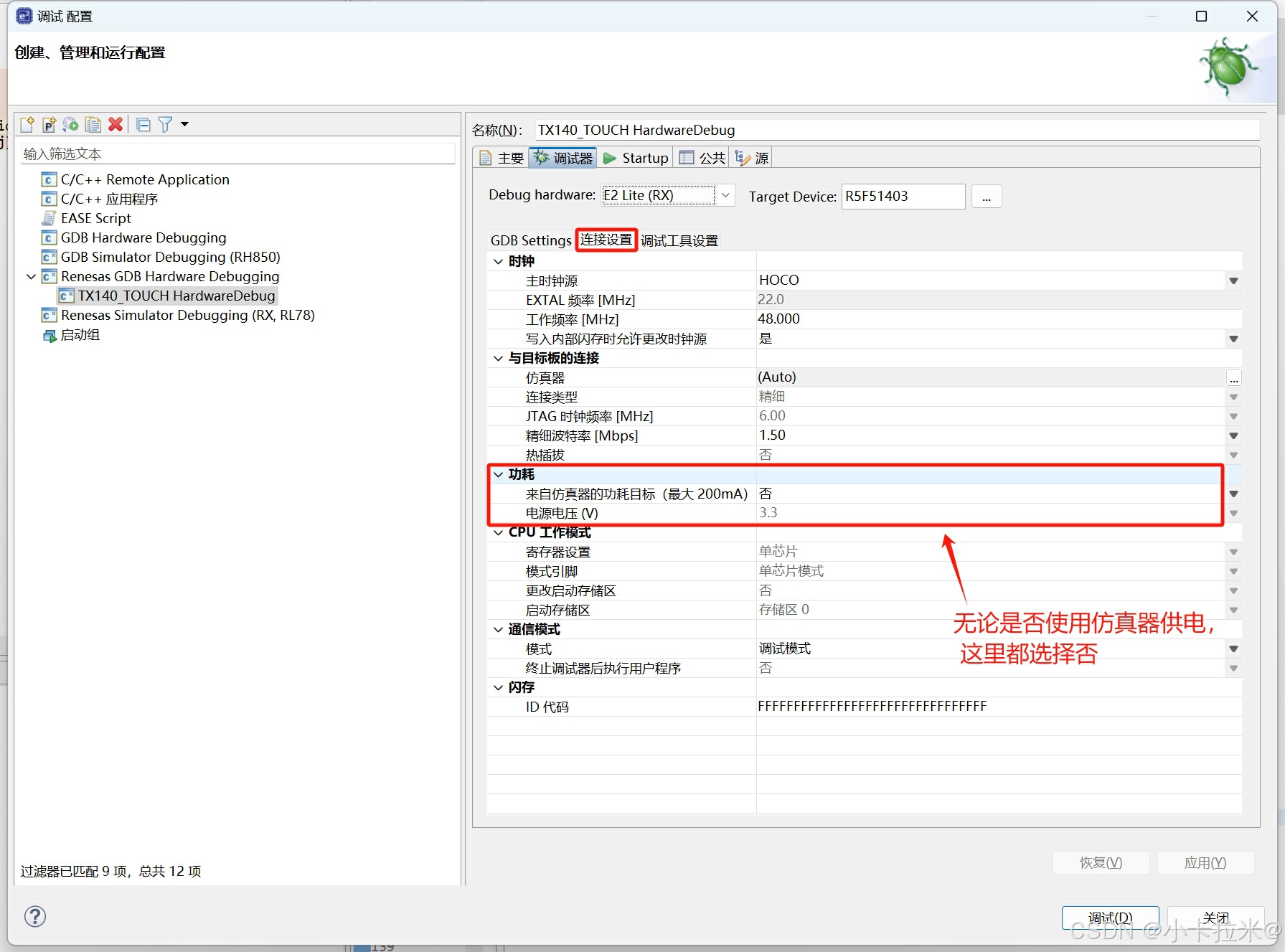

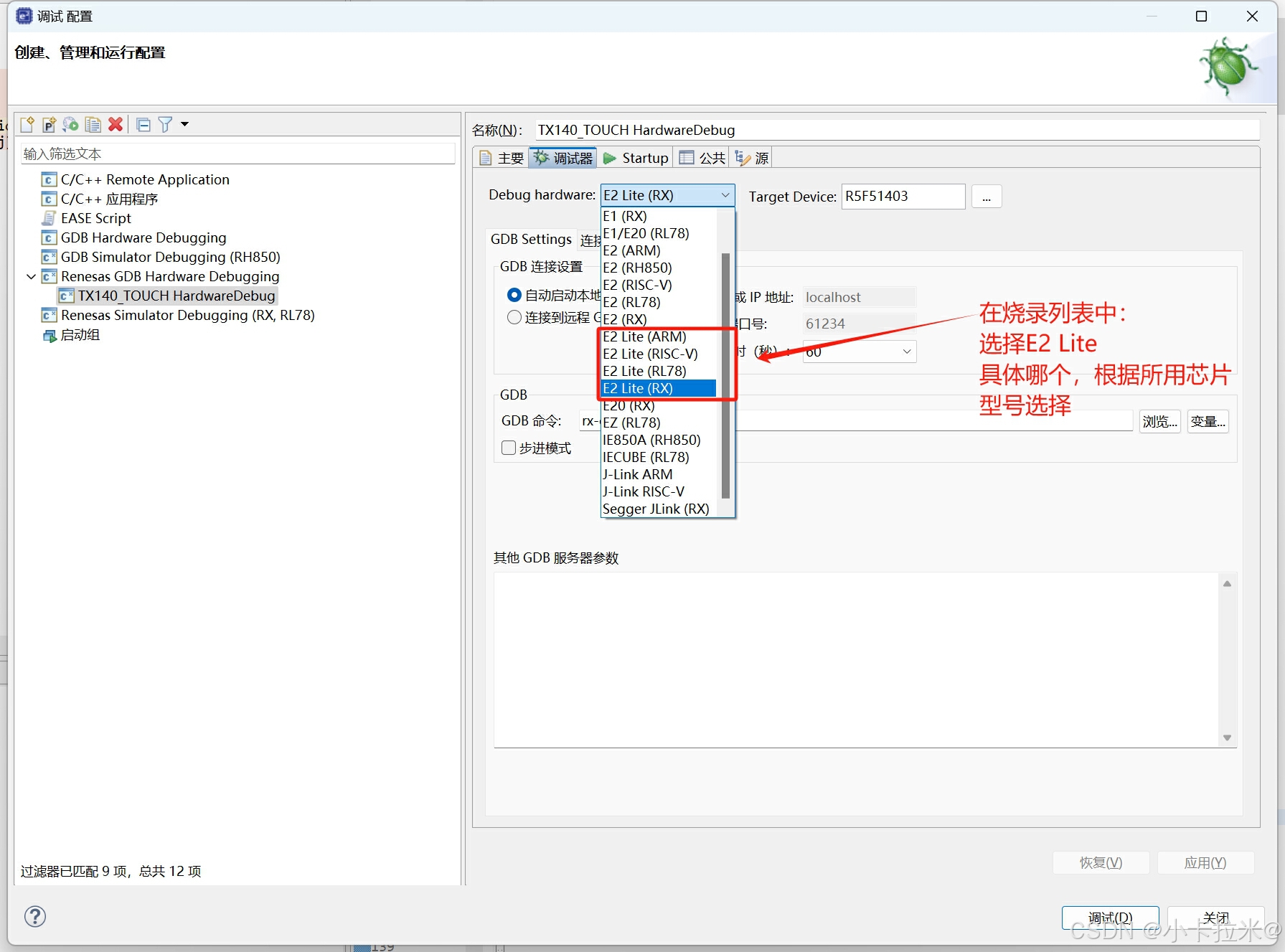

E2 studio中:IDE仿真器选项中是没有EZ-CUBE的，选择E2 Lite即可，供电在软件中不用开，供电在软件中不用开（如下图），需要供电时，调节仿真器上对应开关。

烧录程序 ：

创建新工程： 在 e2studio 中创建 RA 系列 MCU 的新工程，并确保工程配置正确，包括选择合适的芯片型号、设置时钟等参数。
连接目标板： 将 EZ-CUBE3 与目标板通过调试接口连接好，然后给目标板上电。

配置烧录工具： 打开 Renesas Flash Programmer 软件，并确保其与 EZ-CUBE3 以及目标板正确连接。
选择烧录文件： 在 Renesas Flash Programmer 软件中，选择需要烧录到目标 MCU 的.hex 或.bin 格式的文件。
开始烧录： 点击 “Start” 按钮，开始对目标板进行编程操作。烧录过程中，软件会显示烧录进度和状态信息。烧录完成后，软件会显示编程结果。

调试程序：

设置断点： 在 e2studio 的代码编辑界面，点击代码行号左侧的空白区域，可设置断点。当程序运行到断点处时，会暂停执行，方便查看变量值、寄存器状态等调试信息。
启动调试： 点击 e2studio 中的调试按钮，开始调试程序。程序会在断点处暂停，此时可以通过调试视图查看各种调试信息，如变量值、寄存器值、内存数据等。
单步执行： 使用调试工具栏中的单步执行按钮，可逐行执行代码，观察程序的执行过程和变量的变化情况，有助于查找逻辑错误。
查看变量和寄存器： 在调试视图中，可以查看程序中定义的变量的值，以及 MCU 的寄存器的值。通过观察这些值的变化，可判断程序的运行是否符合预期。
