1.电容layout绘制
问题:对DRC和LVS的一些内容还是不够熟悉
使用M1画电容,同时需要使用M1txt打label(本次使用M2打label,但是label最好是用M1txt),还需要一个maker以后续确定版图的位置(这个在gds中加应该也可以)
*需要注意的是这里的label打A B是因为project2中有一个cap.sp文件,类似于LVS中的schmetics,因此必须要将端口对应起来
补充:在画“叉指结构”时对label有了更好的理解:电容的两个label其实就是两个端口,在选择位置时要考虑是否分别对应到了两条线上;画“四叉指”结构时更要考虑这点!若不注意在跑脚本时会报short circuit的error,对应LVS报错“两个port打到了一根线上”
注:要记住cadence里的操作逻辑,即“点-松开并拖动-点”,这个在K和R键的使用里应该体会很明显;强化了S键的使用,感觉P,K,R,S在layout中使用很多。
2.layout-gds

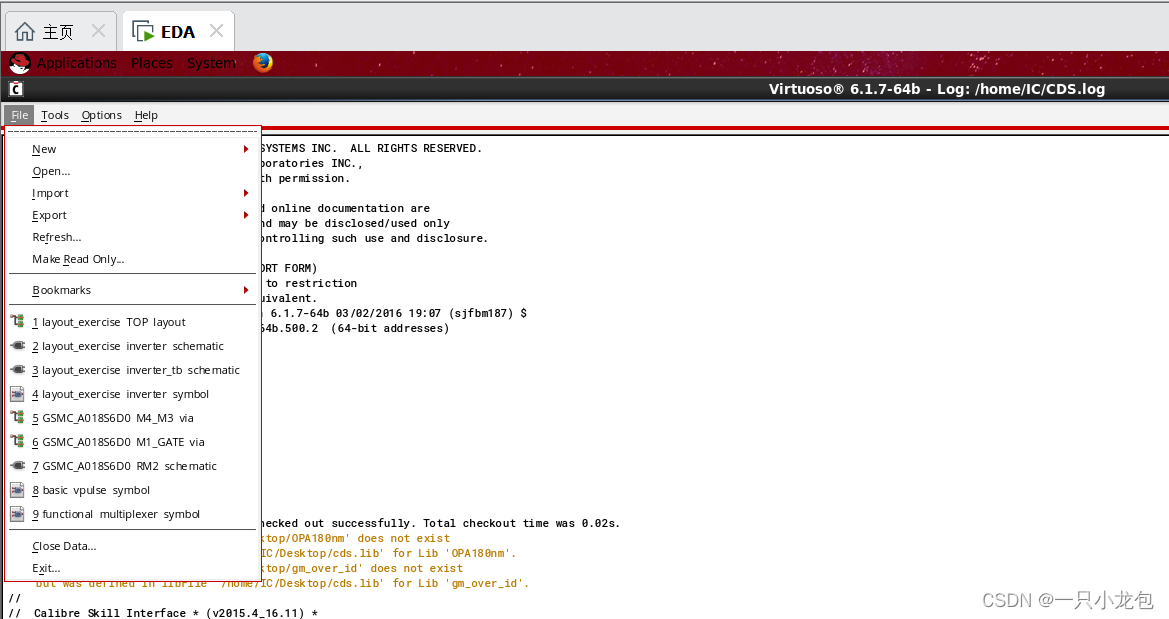

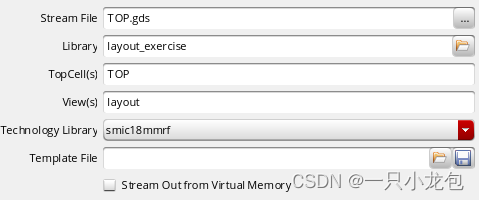

在此界面依次点击file-export-stream,对应完成layout-gds的转换(对很多操作界面都应该知道专业的名词及意义)
GDSII:描述掩模几何图形的标准,二进制格式,用来制作光刻掩模版,内容包括层和几何图形等信息。GDSII用于芯片的生产,也可用于制作MilkWay物理库(gds与gdsII的关系是?)
3.
在project2文件夹下输入命令: calibredrv,打开对应软件
在calibre文件夹下打开calibreDRC.rul与calibreLVS.rul文件(右键用gedit打开),查找对应的layer number并在calibredrv中用右键edit调整layer number
*在layer.inc文件中可以发现:11对应datatype(即M1走线)的layer number,11.1对应texttype(即M1port)的layer number,这里M2的layer number给11.1,最后的LVS也没有问题,不知道为什么?回答:这里的LVS并不是非常严谨,Label换成11.2一样可以跑过(这个不用过分纠结,之后画其他版图时会有更标准的认识)
4.在project2文件夹下输入命令: ./run.csh来跑DRC,LVS和XRC
(输入命令: ./run.csh > out.txt 可以将输出转为txt格式,在里面用ctrl+F可以查找error)
./表示“在当前文件夹下”

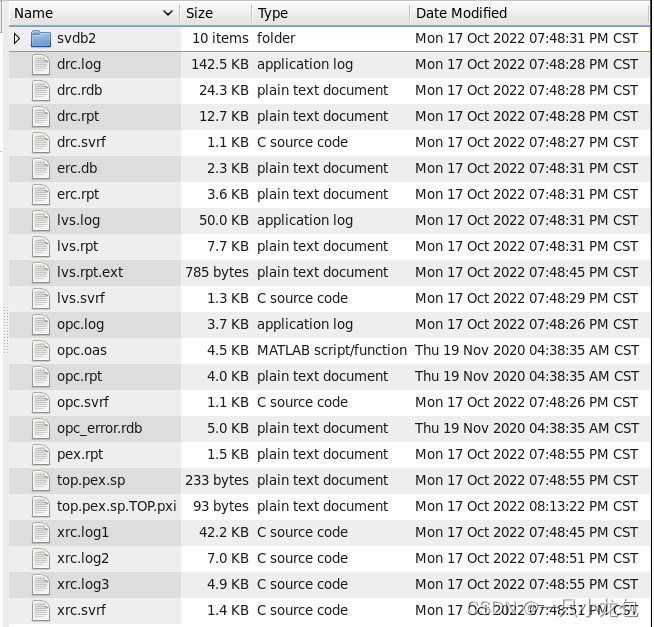

打开output文件可以查看各种报告(.rpt)
打开以下文件就可以看到电容的抽取值
还有个问题:

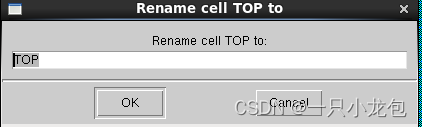

我们在layout对cell命名问TOP,同时在calibredrv中做如下操作
layout1和source的名词对应关系可以实验一下
答:

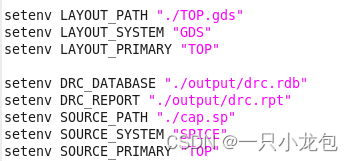

layout和source的路径没有特别的要求,只要在当前文件夹下就ok
两者的primary 必须完全相同,在画layout时起名为TOP算是偷懒(在calibredrv中无需再修改,但是这样的文件命名习惯并不好)
