智能小车项目

最近花时间做了一个小车，所以在这里做个总结。

材料选型

电机选型：1:48的减速电机（这里的1:48是指减速比，是指电机通过牺牲速度来获得扭矩的方法。减速比越大，它的速度就越慢，扭矩就越大）

轮子：麦克纳姆轮（麦克纳姆轮是一种全向轮，由于其独特的构造，才使得麦克纳姆轮随意改变行驶方向的特性，但在安装的时候要注意麦克纳姆轮的安装方向）

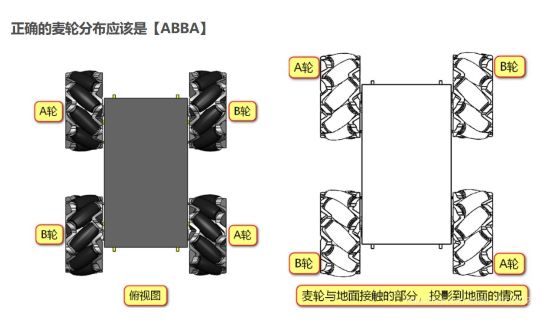

轮子的正确分布方向：

关于麦克纳姆轮的详细介绍请看这篇博文：麦克纳姆轮（万向轮）驱动和玩法_麦克纳姆轮转向_

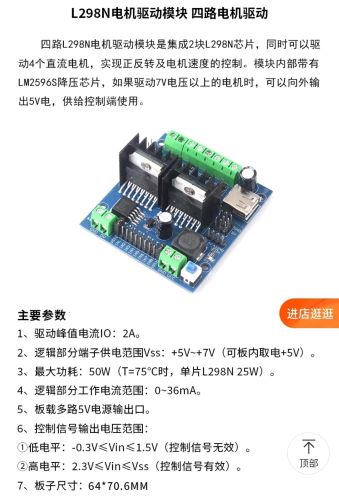

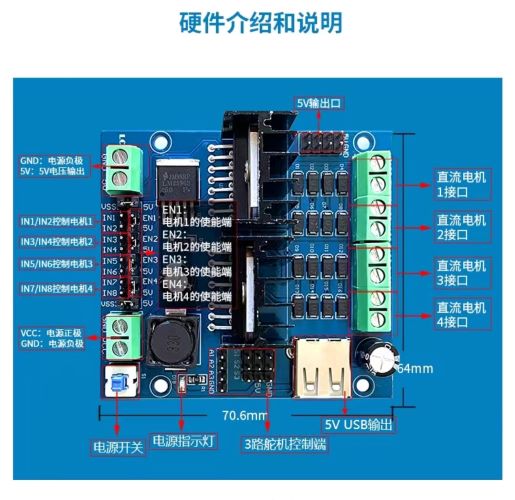

电机驱动选型：L298N

由于麦轮对扭矩要求比较大，所以普通的L9110S满足不了需求。而且当给L298N输入7V以上的电压时，可以向板外供电5V，所以优先选用L298N。

L298N的详细资料：链接:https://pan.baidu.com/s/1gyQNSwDTgpNtM-_t4V5dSQ 提取码:52x7

电池选型：选用18650锂电池，有试过别的电池，结果都是供电有问题。

小车启动

怎么让小车动起来？即怎么用单片机控制电机转动？

很简单，给电机驱动模块的两个引脚一高一低，电机就会转动

代码实现：

/*****main.c*****/

#include "motor.h"

void main()
{
	while(1)
	{
		Car_Move();
	}
}

/*****motor.c*****/

#include "pin.h"
#include "delay.h"

void Go_Forward()			//正转
{
	A1_1 = 0;				//A1轮
	A1_2 = 1;

	B1_1 = 0;				//B1轮
	B1_2 = 1;

	B2_1 = 0;				//B2轮
	B2_2 = 1;

	A2_1 = 0;				//A2轮
	A2_2 = 1;
}

void Go_Back()				//反转
{
	A1_1 = 1;				//A1轮
	A1_2 = 0;

	B1_1 = 1;				//B1轮
	B1_2 = 0;

	B2_1 = 1;				//B2轮
	B2_2 = 0;

	A2_1 = 1;				//A2轮
	A2_2 = 0;
}

void Right_Tran()				//向右平移
{
	A1_1 = 0;				//A1轮
	A1_2 = 1;

	B1_1 = 1;				//B1轮
	B1_2 = 0;

	B2_1 = 1;				//B2轮
	B2_2 = 0;

	A2_1 = 0;				//A2轮
	A2_2 = 1;
}

void Left_Tran()			//向左平移
{
	A1_1 = 1;				//A1轮
	A1_2 = 0;

	B1_1 = 0;				//B1轮
	B1_2 = 1;

	B2_1 = 0;				//B2轮
	B2_2 = 1;

	A2_1 = 1;				//A2轮
	A2_2 = 0;
}

void Turn_Right()			//右转
{
	A1_1 = 0;				//A1轮
	A1_2 = 1;

	B1_1 = 1;				//B1轮
	B1_2 = 0;

	B2_1 = 0;				//B2轮
	B2_2 = 1;

	A2_1 = 1;				//A2轮
	A2_2 = 0;
}

void Turn_Left()				//左转
{
	A1_1 = 1;				//A1轮
	A1_2 = 0;

	B1_1 = 0;				//B1轮
	B1_2 = 1;

	B2_1 = 1;				//B2轮
	B2_2 = 0;

	A2_1 = 0;				//A2轮
	A2_2 = 1;
}

void Car_Move()
{
	Go_Forward();
	Delay1000ms();
	Go_Back();
	Delay1000ms();
	Turn_Left();
	Delay1000ms();
	Turn_Right();
	Delay1000ms();
	Left_Tran();
	Delay1000ms();
	Right_Tran();
	Delay1000ms();
}

/*****delay.c*****/

#include "intrins.h"

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


/*****pin.h*****/

#include <reg52.h>

sbit A1_1 = P1^0;					//麦轮分布：ABBA
sbit A1_2 =	P1^1;
sbit A2_1 =	P1^6;
sbit A2_2 =	P1^7;
sbit B1_1 = P1^4;
sbit B1_2 = P1^5;
sbit B2_1 =	P1^2;
sbit B2_2 = P1^3;

串口（蓝牙）控制小车

​ 只让小车自己跑感觉少了点意思，所以加入串口控制，发送命令来控制小车进行前后左右等运动，就像之前用串口控制灯的亮灭。

/*****main.c*****/

#include "uart.h"


void main()
{
	UART_Init();
	while(1)
	{

	}
}

/*****uart.c****/

#include "reg52.h"
#include "string.h"
#include "motor.h"
#define SIZE 12

sfr AUXR = 0x8E;

char buffer[SIZE];

void UART_Init()
{
	SCON = 0x50;	//配置SCON为8位UART，波特率可变，REN允许串行接收
	TMOD &= 0x0F;	//定时器1高位清零，地位不变
	TMOD |= 0x20;	//定时器1采用8位重装计数
	TL1 = 0xFD;
	TH1 = 0xFD;		//9600波特率对应初值
	TR1 = 1;			//启动定时器1
	AUXR = 0x01;	//禁止ALE信号输出
	EA = 1;				//开启总中断
	ES = 1;				//开启串口中断
}

void UART_handler () interrupt 4
{
	static int i = 0;		//静态变量，初始化执行一次
	char tmp;
	if(RI)	//如果接收到数据，硬件将RI自动置1，需要软件清0
	{
		RI = 0;
		tmp = SBUF;
		if(tmp == 'M')
		{
			i = 0;
		}
		buffer[i] = tmp;
		i++;
		if(buffer[0] == 'M')
		{
			switch(buffer[1])
			{
				case '1':
					Go_Forward();		//发送M1前进，依此类推
					break;
				case '2':
					Go_Back();
					break;
				case '3':
					Turn_Left();
					break;
				case '4':
					Turn_Right();
					break;
				case '5':
					Left_Tran();
					break;
				case '6':
					Right_Tran();
					break;
				default:
					Car_Stop();
					break;
			}
		}


		if(i == SIZE)
		{

			i = 0;
			memset(buffer,'\0',SIZE);
		}
	}
}

小车点动

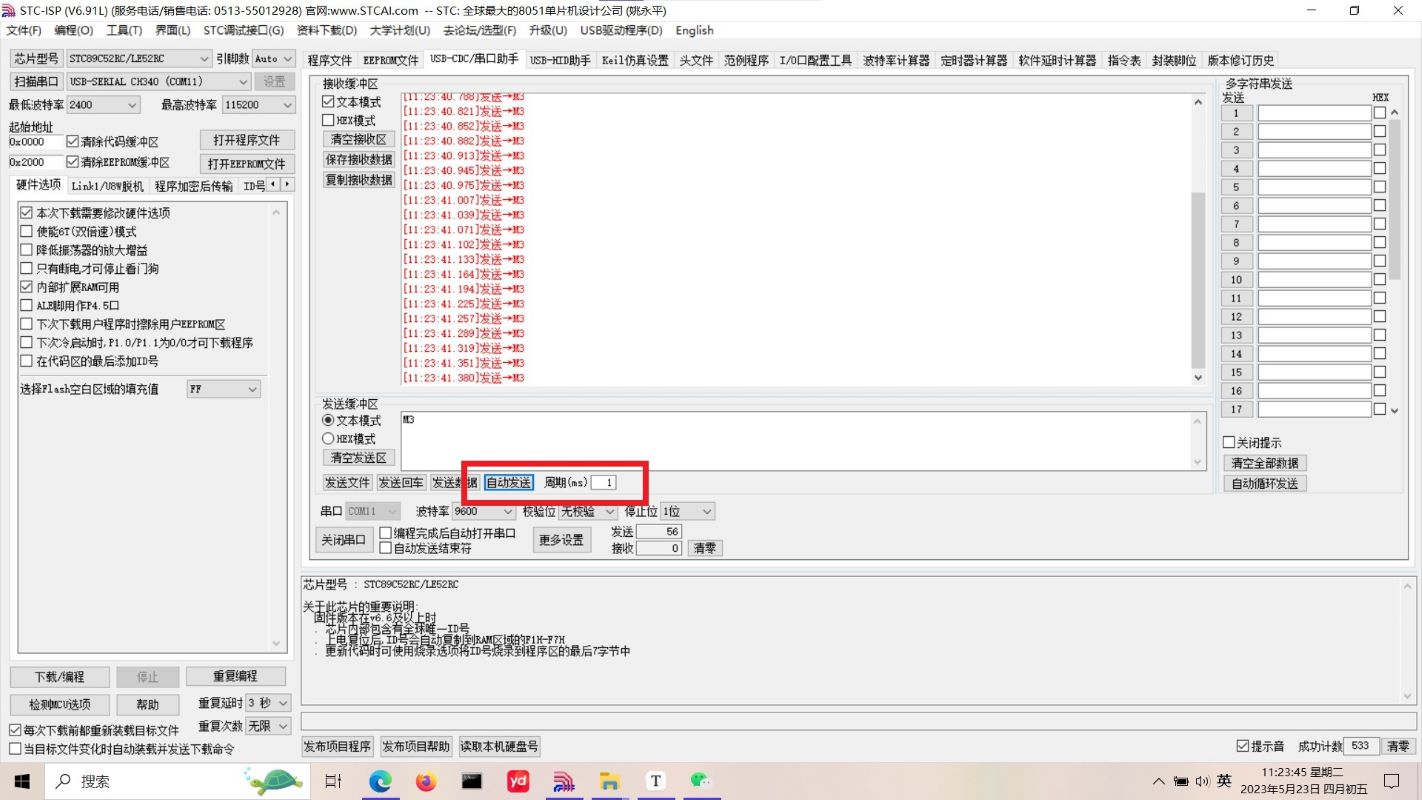

​ 通过蓝牙模块能够控制小车的运动状态，如果想实现按下按键启动，松开按键停止的效果可以借助STC-ISP的工具来实现。

/*****main.c*****/

#include "uart.h"
#include "motor.h"

void main()
{
	UART_Init();
	while(1)
	{
		Car_Stop();		//通过在main函数离不断地调用Car_Stop();使小车一直处于停止状态，在串口那里发指令给延时让小车运动20ms，这样就会形成发一次指令运动20ms的效果，如果一直发指令，小车就会一直运动，停止发指令，小车就会调用Car_Stop();函数停止运动
	}
}

/*****uart.c*****/

#include "reg52.h"
#include "string.h"
#include "motor.h"
#include "delay.h"
sbit LED1 = P3^7;
#define SIZE 12

sfr AUXR = 0x8E;

char buffer[SIZE];

void UART_Init()
{
	SCON = 0x50;	//配置SCON为8位UART，波特率可变，REN允许串行接收
	TMOD &= 0x0F;	//定时器1高位清零，地位不变
	TMOD |= 0x20;	//定时器1采用8位重装计数
	TL1 = 0xFD;
	TH1 = 0xFD;		//9600波特率对应初值
	TR1 = 1;			//启动定时器1
	AUXR = 0x01;	//禁止ALE信号输出
	EA = 1;				//开启总中断
	ES = 1;				//开启串口中断
}

void UART_handler () interrupt 4
{
	static int i = 0;		//静态变量，初始化执行一次
	char tmp;
	if(RI)	//如果接收到数据，硬件将RI自动置1，需要软件清0
	{
		RI = 0;
		tmp = SBUF;
		if(tmp == 'M')
		{
			i = 0;
		}
		buffer[i] = tmp;
		i++;
		if(buffer[0] == 'M')
		{
			switch(buffer[1])
			{
				case '1':
					Go_Forward();
					Delay20ms();		//给延时让小车运动一会儿，以下同上
					break;
				case '2':
					Go_Back();
					Delay20ms();
					break;
				case '3':
					Turn_Left();
					Delay20ms();
					break;
				case '4':
					Turn_Right();
					Delay20ms();
					break;
				case '5':
					Left_Tran();
					Delay20ms();
					break;
				case '6':
					Right_Tran();
					Delay20ms();
					break;
				default:
					Car_Stop();
					break;
			}
		}


		if(i == SIZE)
		{

			i = 0;
			memset(buffer,'\0',SIZE);
		}
	}
}

PWM控制小车速度

在前边的运动过程中，小车一直处于全速运行的状态，那么如何实现小车转的慢一会儿快一会儿？

用PWM来控制小车速度

​ 前边用PWM来控制舵机，在20ms的一个脉冲内保持0.5ms的高电平，剩下的都为低电平，舵机就会转动0°；当在20ms的一个脉冲内保持2ms的高电平，剩下的都为低电平，舵机就会转动135°。

​ 这里用PWM控制小车速度就是在20ms的一个周期内，如果小车在20ms内全速运行，那么小车的速度就达到了峰值；如果小车在10ms内全速运行，剩下时间内一直停止，那么小车的速度就是全速运行的一半。依此类推，如果小车全速运行的时间越短，停止的时间越长，那么小车的速度就会越慢，以此可以实现小车控制小车速度的功能。

代码实现：

#include "motor.h"
#include "delay.h"
#include "timer.h"

extern char speed;

void main()
{
	Timer0Init();
	while(1)
	{
		speed = 25;
		Delay2000ms();
		speed = 50;
		Delay2000ms();
		speed = 80;
		Delay2000ms();
	}
}
/*
extern的作用：

C51头文件使用extern的目的是外部变量或函数声明。
使用时要注意:
1.在使用extern进行外部变量声明时，不能重新给变量赋值。例如：
extern unsigned char i=0;(错误，编译器会报错)
extern unsigned char i;(正确)
其他文件使用extern外部变量声明的变量时(i)，可以赋值。(unsigned char i=0;)

2.extern只是声明不是定义。extern只是告诉编译器声明的变量(i),是在之前已经定义过的，且在这里要用到。
*/

/*****timer.c*****/

#include "reg52.h"
#include "motor.h"

char cnt = 0;
char speed;

void Timer0Init()
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x1A;
	TH0 = 0xFF;
	EA =1;
	ET0 = 1;
	TR0 = 1;
	TF0 = 0;
}

void Timer0 () interrupt 1		//PWM是50Hz，也就是20ms，将20ms分为80份,定一个0.25ms出来
{
	cnt++;
	TL0 = 0x1A;
	TH0 = 0xFF;
	if(cnt < speed)
	{
		Go_Forward();
	}
	else
	{
		Car_Stop();
	}
	if(cnt == 80)
	{
		cnt = 0;
	}
}

PWM控制小车差速运动

​ 前边实现了对小车速度的控制，现在要实现差速运动，即左右轮速度不一样，那么就需要各自的前进函数和停止函数，以此来实现小车的差速运动。

代码实现：

/*****main.c*****/

#include "motor.h"
#include "delay.h"
#include "timer.h"

extern char speedLeft;
extern char speedRight;

void main()
{
	Timer0Init();
	Timer1Init();

	while(1)
	{
		speedLeft = 40;
		speedRight = 80;
		Delay1000ms();
		speedLeft = 80;
		speedRight = 40;
		Delay1000ms();
	}
}

/*****motor.c*****/

#include "pin.h"
#include "delay.h"

void Go_Forward_Right()			//正转
{
	B1_1 = 0;				//B1轮
	B1_2 = 1;

	A2_1 = 0;				//A2轮
	A2_2 = 1;
}

void Go_Forward_Left()
{
	A1_1 = 0;				//A1轮
	A1_2 = 1;

	B2_1 = 0;				//B2轮
	B2_2 = 1;
}

void Car_Stop_Right()
{
	B1_1 = 0;				//B1轮
	B1_2 = 0;

	A2_1 = 0;				//A2轮
	A2_2 = 0;
}

void Car_Stop_Left()
{
	A1_1 = 0;				//A1轮
	A1_2 = 0;

	B2_1 = 0;				//B2轮
	B2_2 = 0;
}

void Go_Back()				//反转
{
	A1_1 = 1;				//A1轮
	A1_2 = 0;

	B1_1 = 1;				//B1轮
	B1_2 = 0;

	B2_1 = 1;				//B2轮
	B2_2 = 0;

	A2_1 = 1;				//A2轮
	A2_2 = 0;
}

void Right_Tran()				//向右平移
{
	A1_1 = 0;				//A1轮
	A1_2 = 1;

	B1_1 = 1;				//B1轮
	B1_2 = 0;

	B2_1 = 1;				//B2轮
	B2_2 = 0;

	A2_1 = 0;				//A2轮
	A2_2 = 1;
}

void Left_Tran()			//向左平移
{
	A1_1 = 1;				//A1轮
	A1_2 = 0;

	B1_1 = 0;				//B1轮
	B1_2 = 1;

	B2_1 = 0;				//B2轮
	B2_2 = 1;

	A2_1 = 1;				//A2轮
	A2_2 = 0;
}

void Turn_Left()			//左转
{
	A1_1 = 0;				//A1轮
	A1_2 = 1;

	B1_1 = 1;				//B1轮
	B1_2 = 0;

	B2_1 = 0;				//B2轮
	B2_2 = 1;

	A2_1 = 1;				//A2轮
	A2_2 = 0;
}

void Turn_Right()				//右转
{
	A1_1 = 1;				//A1轮
	A1_2 = 0;

	B1_1 = 0;				//B1轮
	B1_2 = 1;

	B2_1 = 1;				//B2轮
	B2_2 = 0;

	A2_1 = 0;				//A2轮
	A2_2 = 1;
}



/*****timer.c*****/

#include "reg52.h"
#include "motor.h"

char cntLeft = 0;
char speedLeft;

char cntRight = 0;
char speedRight;

void Timer0Init()
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x1A;
	TH0 = 0xFF;
	EA =1;
	ET0 = 1;
	TR0 = 1;
	TF0 = 0;
}

void Timer1Init()
{
	TMOD &= 0x0F;
	TMOD |= 0x10;
	TL1 = 0x1A;
	TH1 = 0xFF;
	EA =1;
	ET1 = 1;
	TR1 = 1;
	TF1 = 0;
}

void Timer0_Handler () interrupt 1		//PWM是50Hz，也就是20ms，将20ms分为80份,定一个0.25ms出来
{
	cntLeft++;
	TL0 = 0x1A;
	TH0 = 0xFF;
	if(cntLeft < speedLeft)
	{
		Go_Forward_Left();
	}
	else
	{
		Car_Stop_Left();
	}
	if(cntLeft == 80)
	{
		cntLeft = 0;
	}
}

void Timer1_Handler () interrupt 3		//PWM是50Hz，也就是20ms，将20ms分为80份,定一个0.25ms出来
{
	cntRight++;
	TL1 = 0x1A;
	TH1 = 0xFF;
	if(cntRight < speedRight)
	{
		Go_Forward_Right();
	}
	else
	{
		Car_Stop_Right();
	}
	if(cntRight == 80)
	{
		cntRight = 0;
	}
}

循迹小车

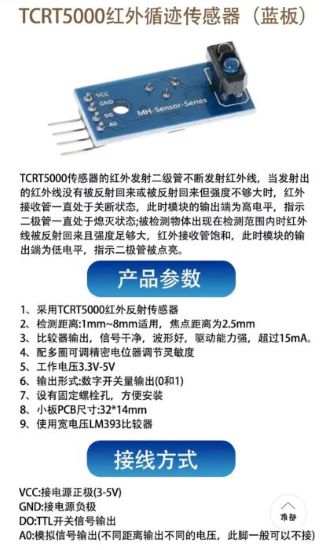

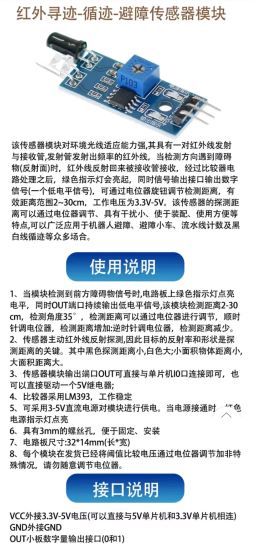

循迹小车就是利用TCRT5000红外循迹传感器，利用红外容易被黑色吸收，白色反射的原理进行循迹。

下面是TCRT5000的工作原理

根据循迹模块的工作原理我们就能对小车的运动方向做出判断：

​ 当左循迹和右循迹都照到白色的地图上时，左右模块都能接收到返回来的红外输出低电平，此时开关指示灯亮，小车前进；

​ 当左循迹模块压线，右循迹模块照到白色地图上时，左循迹模块发出的红外被黑线吸收，输出高电平，此时开关指示灯灭，右循迹模块能够反射回来，输出低电平，开关指示灯亮，所以此时小车应该左转；

​ 当右循迹模块压线，左循迹模块照到白色地图上时，右循迹模块发出的红外被黑线吸收，输出高电平，此时开关指示灯灭，左循迹模快能够反射回来，输出低电平，开关指示灯亮，所以此时小车应该右转；

​ 当小车跑出地图后，左右循迹模块发出的红外都被吸收，输出高电平，此时开关指示灯灭，所以此时小车应该停下。

代码实现：

/*****main.c*****/

#include "motor.h"
#include "pin.h"

//直行：左右传感器都反射回来输出低电平亮
//左转：左传感器压线被吸收返回高电平灭，右传感器反射回来输出低电平亮
//右转：右传感器压线被吸收返回高电平灭，左传感器反射回来输出低电平亮
//停止：左右传感器都检测跑出跑道，输高电平灭，停止
void main()
{
	while(1)
	{
			if(Lefttrack == 0 && Righttrack == 0)
			{
				Go_Forward();
			}
			if(Lefttrack == 1  && Righttrack == 0)
			{
				Turn_Left();
			}
			if(Lefttrack == 0  && Righttrack == 1)
			{
				Turn_Right();
			}
			if(Lefttrack == 1 && Righttrack == 1)
			{
				Car_Stop();
			}
 	}
}

/*****pin.h*****/

#include <reg52.h>

sbit A1_1 = P1^0;					//麦轮分布：ABBA
sbit A1_2 =	P1^1;
sbit A2_1 =	P1^6;
sbit A2_2 =	P1^7;
sbit B1_1 = P1^4;
sbit B1_2 = P1^5;
sbit B2_1 =	P1^2;
sbit B2_2 = P1^3;


sbit Lefttrack 	= P2^7;
sbit Righttrack = P2^6;

循迹小车优化

​ 由于上个代码在左右转弯的时候，每个电机都是全速运行，所以会看到小车在拐弯地时候一卡一卡的。真正实际情况中，在转弯的时候每个轮子的速度都不一样，所以下面加入电机调速来优化循迹小车。

​ 电机调速就利用上边PWM来调速，在转弯的时候给左右轮子不同的速度，使它转弯变得更平滑一些。还可以调节上边的电位器来改变红外反射的距离，配合代码调节循迹小车。

代码实现：

/*****main.c*****/

#include "motor.h"
#include "pin.h"
#include "timer.h"

extern char speedLeft;
extern char speedRight;

void main()
{
	Timer0Init();
	Timer1Init();

	while(1)
	{
		if(Lefttrack == 0 && Righttrack == 0)
		{
			speedLeft = 70;
			speedRight = 70;
		}
		if(Lefttrack == 1 && Righttrack == 0)			//左转
		{
			speedLeft = 25;
			speedRight = 75;							//speedRight>speedLeft,左转
		}
		if(Lefttrack == 0 && Righttrack == 1)			//右转
		{
			speedLeft = 70;
			speedRight = 25;							//speedLeft>speedRight右转
		}
		if(Lefttrack == 1 && Righttrack == 1)
		{
			speedLeft = 0;
			speedRight = 0;
		}
	}
}

/*****timer.c*****/

#include "reg52.h"
#include "motor.h"

char cntLeft = 0;
char speedLeft;

char cntRight = 0;
char speedRight;

void Timer0Init()
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x1A;
	TH0 = 0xFF;
	EA =1;
	ET0 = 1;
	TR0 = 1;
	TF0 = 0;
}

void Timer1Init()
{
	TMOD &= 0x0F;
	TMOD |= 0x10;
	TL1 = 0x1A;
	TH1 = 0xFF;
	EA =1;
	ET1 = 1;
	TR1 = 1;
	TF1 = 0;
}

void Timer0_Handler () interrupt 1		//PWM是50Hz，也就是20ms，将20ms分为80份,定一个0.25ms出来
{
	cntLeft++;
	TL0 = 0x1A;
	TH0 = 0xFF;
	if(cntLeft < speedLeft)
	{
		Go_Forward_Left();
	}
	else
	{
		Car_Stop_Left();
	}
	if(cntLeft == 80)
	{
		cntLeft = 0;
	}
}

void Timer1_Handler () interrupt 3		//PWM是50Hz，也就是20ms，将20ms分为80份,定一个0.25ms出来
{
	cntRight++;
	TL1 = 0x1A;
	TH1 = 0xFF;
	if(cntRight < speedRight)
	{
		Go_Forward_Right();
	}
	else
	{
		Car_Stop_Right();
	}
	if(cntRight == 80)
	{
		cntRight = 0;
	}
}

跟随小车

​ 跟随小车用的模块和循迹的是一样的，都是TCRT5000红外传感器，只不过循迹的传感器是在下方，跟随用到的是在前方。

根据跟随模块的工作原理对小车的运动方向做出判断：

​ 当物体在正前方的时候，左跟随模块和右跟随模块检测到前边有物体被挡住的时候，红外就会反射回来，输出低电平，此时开关指示灯亮，所以小车应该前进；

​ 当物体在左前方的时候，左跟随模块检测到左边有物体时，左跟随模块发射的红外就会被反射回来，输出低电平，此时开关指示灯亮；右跟随模块没有检测到物体，红外不会反射回来，输出高电平，开关指示灯灭，所以小车应该左转；

​ 当物体在右前方的时候，右跟随模块检测到右边有物体时，右跟随模块发射的红外就会被反射回来，输出低电平，此时开关指示灯亮；左跟随模块没有检测到物体，红外不会反射回来，输出高电平，开关指示灯灭，所以小车应该右转；

​ 当小车前面没有物体的时候，左右跟随模块发射红外都不会反射回来，输出高电平，此时开关指示灯灭，所以小车应该停下来。

代码实现：（具体的参数需要根据场地去调整）

/*****main.c*****/

#include "motor.h"
#include "pin.h"

//直行：左右传感器都反射回来输出低电平亮
//左转：左传感器检测到前方有物体，反射回来输出低电平亮，右传感器没有检测到输出高电平灭
//右转：右传感器检测到前方有物体，反射回来输出低电平亮，左传感器没有检测到输出高电平灭
//停止：左右传感器都没有检测到前方有物体，输出高电平灭
void main()
{
	while(1)
	{
		if(Leftfollow == 0 && Rightfollow == 0)
		{
			Go_Forward();
		}
		if(Leftfollow == 0 && Rightfollow == 1)
		{
			Turn_Left();
		}
		if(Leftfollow == 1 && Rightfollow == 0)
		{
			Turn_Right();
		}
		if(Leftfollow == 1 && Rightfollow == 1)
		{
			Car_Stop();
		}
	}
}

/*****pin.h*****/

#include <reg52.h>

sbit A1_1 = P1^0;					//麦轮分布：ABBA
sbit A1_2 =	P1^1;
sbit A2_1 =	P1^6;
sbit A2_2 =	P1^7;
sbit B1_1 = P1^4;
sbit B1_2 = P1^5;
sbit B2_1 =	P1^2;
sbit B2_2 = P1^3;

sbit Lefttrack 	= P2^7;
sbit Righttrack = P2^6;
sbit Rightfollow = P2^4;
sbit Leftfollow = P2^5;

避障小车

​ 避障小车的原理是通过超声波配合舵机获取障碍物的距离，从而小车作出相应的前进、后退、左转、右转运动。

代码实现：

/*****main.c*****/

#include "SG90.h"
#include "HC04.h"
#include "delay.h"
#include "motor.h"


void main()
{
	double disMiddle;
	double disLeft;
	double disRight;

	Timer0Init();
	Timer1Init();
	sgMiddle();
	Delay300ms();
	Delay300ms();
	while(1)
	{
		disMiddle = Get_distance();

		if(disMiddle > 30)
		{
			Go_Forward();//前进
		}
		else if(disMiddle < 10)
		{
			Go_Back();//后退
//			Delay200ms();
//			Car_Stop();
		}
		else
		{
			Car_Stop();
			sgLeft();		//测左边距离
			Delay300ms();
			disLeft = Get_distance();

			sgMiddle();
			Delay300ms();

			sgRight();	//测右边距离
			Delay300ms();
			disRight = Get_distance();

			if(disLeft < disRight)
			{
				Turn_Right();
				Delay150ms();
				Car_Stop();
			}
			if(disRight < disLeft)
			{
				Turn_Left();
				Delay150ms();
				Car_Stop();
			}
		}
		sgMiddle();
		Delay300ms();
	}
}



/*****Hc04.c*****/

#include "pin.h"
#include "delay.h"


void Timer1Init()
{
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;
	TL1 = 0;
	TH1 = 0;
}


void HC_START()
{
	Trig = 0;
	Trig = 1;
	Delay10us();
	Trig = 0;
}

double Get_distance()
{
	double time;
	TL1 = 0;
	TH1 = 0;

	HC_START();
	while(Echo == 0);
	TR1 = 1;

	while(Echo == 1);
	TR1 = 0;

	time = (TH1*256+TL1)*1.085;
	return (time*0.017);
}

/*****SG90.c*****/

#include "reg52.h"
#include "pin.h"

int cnt = 0;
int angel;
int angel_back;


void Timer0Init()
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;
	TL0 = 0x33;
	TH0 = 0xFE;
	EA =1;
	ET0 = 1;
	TR0 = 1;
	TF0 = 0;
}

void sgLeft()
{
	angel = 5;
	angel_back = angel;
	cnt = 0;
}

void sgMiddle()
{
	angel = 3;
	if(angel_back != angel)
	{
		cnt = 0;
	}
	angel_back = angel;
}

void sgRight()
{
	angel = 1;
	angel_back = angel;
	cnt = 0;
}

void Timer0 () interrupt 1
{
	cnt++;
	TL0 = 0x33;
	TH0 = 0xFE;
	if(cnt < angel)
	{
		sg90 = 1;
	}
	else
	{
		sg90 = 0;
	}
	if(cnt == 40)
	{
		cnt = 0;
		sg90 = 1;
	}
}

/*****pin.h*****/

#include <reg52.h>

sbit LED1 = P3^7;
sbit LED2 = P3^6;
sbit sg90 = P2^3;
sbit Trig = P2^2;
sbit Echo = P2^1;

sbit A1_1 = P1^0;					//麦轮分布：ABBA
sbit A1_2 =	P1^1;
sbit A2_1 =	P1^6;
sbit A2_2 =	P1^7;
sbit B1_1 = P1^4;
sbit B1_2 = P1^5;
sbit B2_1 =	P1^2;
sbit B2_2 = P1^3;

测速小车

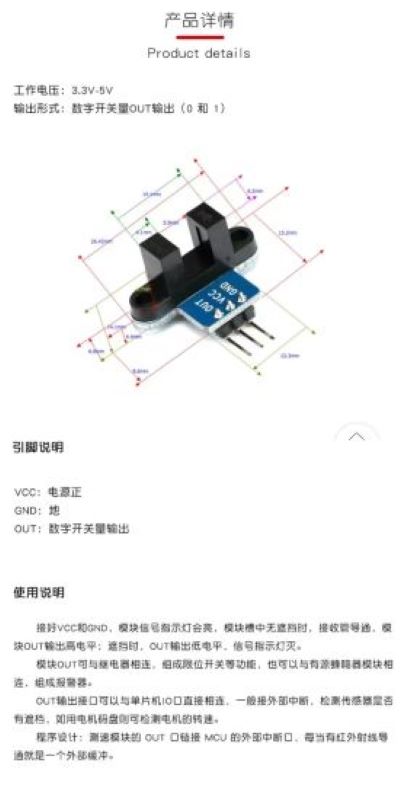

​ 测速模块的原理：接好VCC和GND，模块信号指示灯会亮，当模块的槽中无遮挡时，接收管导通，模块OUT输出高电平，遮挡时，OUT输出低电平，信号指示灯灭。将测速模块接到外部中断引脚，检测是否有遮挡来检测电机的转速。

​ 小车的直径是5.8cm，周长为18.212cm，小车的码盘有20个格子，每经过一个各自会产生（遮挡）高电平和（不遮挡）低电平，那么一个脉冲就是5.8 * 3.14 / 20 = 0.9106 cm

​ 定时器可以定时0.25ms，那么经过3600次爆表就经过了0.9s，此时统计脉冲数，即速度。

小车测速并发送到串口

代码实现：

/*****main.c*****/

/*测速模块接到P3.2外部中断0引脚，设置下降沿触发，每当码盘经过测速模块时就会触
发一次下降沿，此时启动外部中断0，对speedCnt的值进行累加，同时定时器0在工作，
定时一个单位0.25ms，经过3600次爆表计时0.9s。此时统计speedCnt的值，将speedCnt的值
保存在speed中，然后复位进行下一次测速，最后通过sprintf完成数据转换将speed的值发
送到串口上去
*/

#include "uart.h"
#include "timer.h"
#include "stdio.h"

extern unsigned int speedB1;
extern unsigned int speedA1;
extern char signal;
char speedMeg1[24];
char speedMeg2[24];

void main()
{
	Timer0Init();
	INT0_Init();
	INT1_Init();
	UART_Init();
	while(1)
	{
		if(signal == 1)
		{
			sprintf(speedMeg1,"speedA1: %d cm/s\r\n",speedA1);
	//sprintf 格式化输出函数，将"speedA1: %d cm/s\r\n"这一串装到speedMeg1中，其中%d以speedA1来填充
			SendString(speedMeg1);
			sprintf(speedMeg2,"speedB1: %d cm/s\r\n",speedB1);
			SendString(speedMeg2);
			signal = 0;
		}
	}
}

/*****timer.c*****/

#include "reg52.h"
#include "motor.h"

unsigned int cnt = 0;
char signal = 0;

unsigned int speedA1;
unsigned int speedCntA1;

unsigned int speedB1;
unsigned int speedCntB1;

void Timer0Init()
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x1A;
	TH0 = 0xFF;
	EA =1;
	ET0 = 1;
	TR0 = 1;
	TF0 = 0;
}

void INT0_Init()
{
	EA = 1;
	EX0 = 1;		//设置外部中断0打开
	IT0 = 1;		//设置外部中断由下降沿触发
}

void INT1_Init()
{
	EA = 1;
	EX1 = 1;
	IT1 = 1;
}

void Timer0 () interrupt 1		//PWM是50Hz，也就是20ms，将20ms分为80份,定一个0.25ms出来
{
	cnt++;
	TL0 = 0x1A;
	TH0 = 0xFF;

	if(cnt == 3600)			//报表3600次，经过了0.9s
	{
		cnt = 0;
		signal = 1;
		speedA1 = speedCntA1;		//测速模块A1轮
		speedCntA1 = 0;

		speedB1 = speedCntB1;		//测速模块B1轮
		speedCntB1 = 0;
	}
}

void INT0_Handler () interrupt 0
{
	speedCntA1++;
}

void INT1_Handler () interrupt 2
{
	speedCntB1++;
}

/*****pin.h*****/

#include <reg52.h>

sbit A1_1 = P1^0;					//麦轮分布：ABBA
sbit A1_2 =	P1^1;
sbit A2_1 =	P1^6;
sbit A2_2 =	P1^7;
sbit B1_1 = P1^4;
sbit B1_2 = P1^5;
sbit B2_1 =	P1^2;
sbit B2_2 = P1^3;

sbit speedA1 = P3^2;
sbit speedB1 = P3^3;

​ 这个既然能发送到串口，也就能发送到蓝牙模块，通过蓝牙模块进行小车的控制，并且小车的速度会实时的传到手机上。

小车测速并发送到oled屏幕上

​ 利用之前开发oled屏幕的经验，把小车的速度实时的显示到oled屏幕上去，同时还发送到串口。

代码实现：

/*****main.c*****/

/*测速模块接到P3.2外部中断0引脚，设置下降沿触发，每当码盘经过测速模块时就会触
发一次下降沿，此时启动外部中断0，对speedCnt的值进行累加，同时定时器0在工作，
定时一个单位0.25ms，经过3600次爆表计时0.9s。此时统计speedCnt的值，将speedCnt的值
保存在speed中，然后复位进行下一次测速，最后通过sprintf完成数据转换将speed的值发
送到串口上去
*/

#include "uart.h"
#include "timer.h"
#include "stdio.h"
#include "oled.h"

extern unsigned int speedB1;
extern unsigned int speedA1;
extern char signal;
char speedMeg1[24];
char speedMeg2[24];

void main()
{

	Timer0Init();
	INT0_Init();
	INT1_Init();
	UART_Init();
	Oled_RST();
	Oled_Init();
	Oled_Clean();

	while(1)
	{
		if(signal == 1)
		{
			sprintf(speedMeg1,"speed_A1: %d cm/s",speedA1);
			SendString(speedMeg1);
			SendString("\r\n");
			sprintf(speedMeg2,"speed_B1: %d cm/s",speedB1);
			SendString(speedMeg2);
			signal = 0;
		}
		Oled_Show_String(1,1,speedMeg1);	//在第一行第一列显示A1轮的速度
		Oled_Show_String(2,1,speedMeg2);	//在第二行第一列显示B1轮的速度
	}
}

/*****oled.c*****/

#include "IIC.h"
#include "intrins.h"
#include "pin.h"
#include "oledFun.h"

void Oled_Write_Cmd(char cmd)
{
	IIC_Start();						//起始信号
	IIC_SendByte(0x78);			//发送从机地址
	IIC_ACK();							//应答信号
	IIC_SendByte(0x00);			//写命令0x00
	IIC_ACK();							//应答信号
	IIC_SendByte(cmd);			//发送命令
	IIC_ACK();							//应答信号
	IIC_Stop();							//停止信号
}

void Oled_Write_Data(char Data)
{
	IIC_Start();						//起始信号
	IIC_SendByte(0x78);			//发送从机地址
	IIC_ACK();							//应答信号
	IIC_SendByte(0x40);			//写数据0x40
	IIC_ACK();							//应答信号
	IIC_SendByte(Data);			//发送命令
	IIC_ACK();							//应答信号
	IIC_Stop();							//停止信号
}

void Oled_Init(void)
{
	Oled_Write_Cmd(0xAE);//--display off
	Oled_Write_Cmd(0x00);//---set low column address
	Oled_Write_Cmd(0x10);//---set high column address
	Oled_Write_Cmd(0x40);//--set start line address
	Oled_Write_Cmd(0xB0);//--set page address
	Oled_Write_Cmd(0x81); // contract control
	Oled_Write_Cmd(0xFF);//--128
	Oled_Write_Cmd(0xA1);//set segment remap
	Oled_Write_Cmd(0xA6);//--normal / reverse
	Oled_Write_Cmd(0xA8);//--set multiplex ratio(1 to 64)
	Oled_Write_Cmd(0x3F);//--1/32 duty
	Oled_Write_Cmd(0xC8);//Com scan direction
	Oled_Write_Cmd(0xD3);//-set display offset
	Oled_Write_Cmd(0x00);//
	Oled_Write_Cmd(0xD5);//set osc division
	Oled_Write_Cmd(0x80);//
	Oled_Write_Cmd(0xD8);//set area color mode off
	Oled_Write_Cmd(0x05);//
	Oled_Write_Cmd(0xD9);//Set Pre-Charge Period
	Oled_Write_Cmd(0xF1);//
	Oled_Write_Cmd(0xDA);//set com pin configuartion
	Oled_Write_Cmd(0x12);//
	Oled_Write_Cmd(0xDB);//set Vcomh
	Oled_Write_Cmd(0x30);//
	Oled_Write_Cmd(0x8D);//set charge pump enable
	Oled_Write_Cmd(0x14);//
	Oled_Write_Cmd(0xAF);//--turn on oled panel
}

void Oled_Clean()
{
	unsigned char i,j;		//用char会造成越界-128 - 127

	for(i=0;i<8;i++)
	{
		Oled_Write_Cmd(0xB0 + i);		//Page 0
		Oled_Write_Cmd(0x00);
		Oled_Write_Cmd(0x10);		//第0列到第127列，写入数据后，列地址会自动偏移
		for(j=0;j<128;j++)
		{
			Oled_Write_Data(0);		//Page 0 -Page 7,第0列到第127列都写入0清屏
		}
	}
}

void Delay200ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 2;
	j = 103;
	k = 147;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Oled_RST()
{
	RES = 0;
	Delay200ms();
	RES = 1;
}

void Oled_Show_Byte(char rows,char columns,char oledByte)
{
	unsigned int i;

	//显示字符的上半部分
	Oled_Write_Cmd(0xb0+(rows*2-2));  //选择行
	//选择列
	Oled_Write_Cmd(0x00+(columns&0x0f));
	Oled_Write_Cmd(0x10+(columns>>4));
	//显示数据
	for(i=((oledByte-32)*16);i<((oledByte-32)*16+8);i++){
		Oled_Write_Data(F8X16[i]);
	}

 	//显示字符的下半部分
	Oled_Write_Cmd(0xb0+(rows*2-1));  //选择行
	//选择列
	Oled_Write_Cmd(0x00+(columns&0x0f));
	Oled_Write_Cmd(0x10+(columns>>4));
	//显示数据
	for(i=((oledByte-32)*16+8);i<((oledByte-32)*16+8+8);i++){
		Oled_Write_Data(F8X16[i]);
	}
}

//OLED显示一个字符串
void Oled_Show_String(char rows,char columns,char *str)
{
	while(*str != '\0'){
		Oled_Show_Byte(rows,columns,*str);
		str++;
		columns += 8;
	}
}


/*****pin.h*****/

#include <reg52.h>

sbit A1_1 = P1^0;					//麦轮分布：ABBA
sbit A1_2 =	P1^1;
sbit A2_1 =	P1^6;
sbit A2_2 =	P1^7;
sbit B1_1 = P1^4;
sbit B1_2 = P1^5;
sbit B2_1 =	P1^2;
sbit B2_2 = P1^3;

sbit speedA1 = P3^2;
sbit speedB1 = P3^3;

sbit SCL = P3^4;
sbit SDA = P3^5;
sbit RES = P3^6;

WiFi控制小车并实时传输

前边用过WIFi模块控制LED，它有两个模式，一个是当作客户端接入家里的路由器；另一个是它当作路由器，然后由别的设备当作客户端接入，这里采用第二种方式来控制小车。

这里我主要介绍用手机软件来进行连接小车WiFi模块的网络

  1. 首先用usb转ttl模块获得esp8266的IP地址，端口号默认333，然后将8266接到单片机上，使用单片机来将8266配置成路由模式。
  2. 然后用手机搜索WiFi名字，可能是安信可，也可能是ESP开头的名字，点击连接（这一步很重要，目的是为了两个设备在同一ip下，如果不连接网络，连接8266的路由时绝对连接不上的！！！）

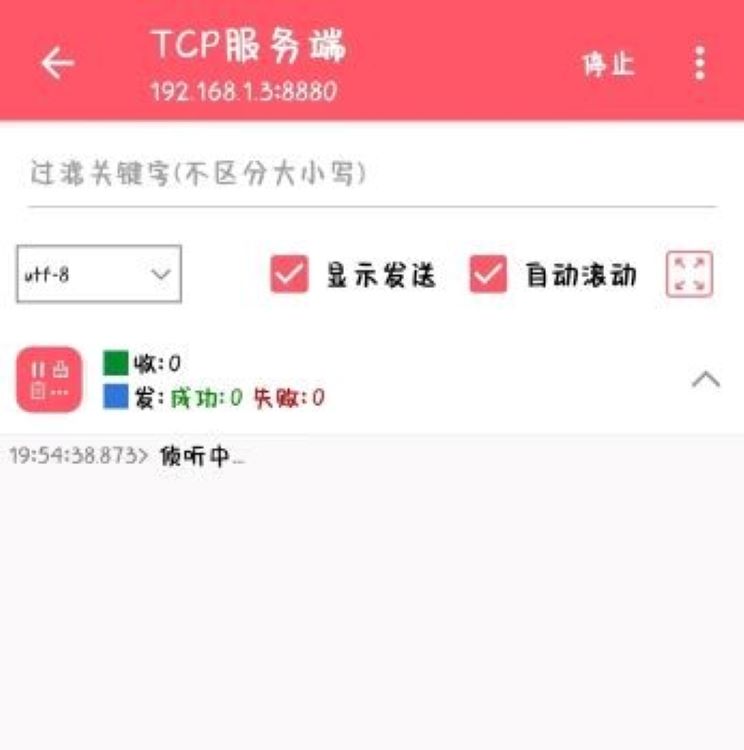

  3. 然后打开手机软件，点击客户端，输入8266的ip和端口号就可以连接了。
  4. 然后通过手机软件发送指令就可以控制小车运动，同时速度也会传到手机上。

代码实现：

/*****main.c*****/

#include "uart.h"
#include "timer.h"
#include "stdio.h"
#include "oled.h"
#include "esp8266.h"
#include "delay.h"

extern unsigned int speedB1;
extern unsigned int speedA1;
extern char signal;
char speedMeg1[24];
char speedMeg2[24];
code char Send_Data[] = "AT+CIPSEND=0,34\r\n";	//这里如果字节开辟的不够大，串口会自动截取前边的数据进行发送

void main()
{

	Timer0Init();
	UART_Init();

	Delay1000ms();
	InitWifi();
	Link_Client();

	INT0_Init();
	INT1_Init();
	Oled_RST();
	Oled_Init();
	Oled_Clean();

	while(1)
	{
		if(signal == 1)
		{
			SendString(Send_Data);
			Delay1000ms();
			sprintf(speedMeg1,"speed_A1: %d cm/s",speedA1);
			SendString(speedMeg1);
			SendString("\r\n");
			sprintf(speedMeg2,"speed_B1: %d cm/s",speedB1);
			SendString(speedMeg2);
			signal = 0;
		}
		Oled_Show_String(1,1,speedMeg1);
		Oled_Show_String(2,1,speedMeg2);
	}
}

/*****uart.c*****/

#include "reg52.h"
#include "string.h"
#include "motor.h"
#define SIZE 12

sfr AUXR = 0x8E;

char buffer[SIZE];

extern char AT_OK_Flag;			//发送AT指令返回标志
extern char Con_Client_Flag;	//连接服务器成功标志

void UART_Init()
{
	SCON = 0x50;	//配置SCON为8位UART，波特率可变，REN允许串行接收
	TMOD &= 0x0F;	//定时器1高位清零，地位不变
	TMOD |= 0x20;	//定时器1采用8位重装计数
	TL1 = 0xFD;
	TH1 = 0xFD;		//9600波特率对应初值
	TR1 = 1;			//启动定时器1
	AUXR = 0x01;	//禁止ALE信号输出
	EA = 1;				//开启总中断
	ES = 1;				//开启串口中断
}

void SendByte(char Senddata)
{
	SBUF = Senddata;
	while(!TI);
	TI = 0;
}

void SendString(char *str)
{
	while(*str != '\0')
	{
		SendByte(*str);
		str++;
	}
}

void UART_handler () interrupt 4
{
	static int i = 0;		//静态变量，初始化执行一次
	char tmp;
	if(RI)	//如果接收到数据，硬件将RI自动置1，需要软件清0
	{
		RI = 0;
		tmp = SBUF;
		if(tmp == 'M' || tmp == 'O' || tmp == '0')
		{
			i = 0;
		}
		buffer[i] = tmp;
		i++;

		if(buffer[0] == 'O' && buffer[1] == 'K')
		{
			AT_OK_Flag = 1;
			memset(buffer,'\0',SIZE);
		}

		if(buffer[0] == '0' && buffer[2] == 'C')
		{
			Con_Client_Flag = 1;
			memset(buffer,'\0',SIZE);
		}

		if(buffer[0] == 'M')
		{
			switch(buffer[1])
			{
				case '1':
					Go_Forward();
					break;
				case '2':
					Go_Back();
					break;
				case '3':
					Turn_Left();
					break;
				case '4':
					Turn_Right();
					break;
				case '5':
					Left_Tran();
					break;
				case '6':
					Right_Tran();
					break;
				default:
					Car_Stop();
					break;
			}
		}

		if(i == SIZE)
		{

			i = 0;
			memset(buffer,'\0',SIZE);
		}
	}
}

/*****esp8266.c*****/

#include "uart.h"

code char Double_Mode[] = "AT+CWMODE=2\r\n";
code char More_Con[] = "AT+CIPMUX=1\r\n";
code char Start_Ser[] = "AT+CIPSERVER=1\r\n";

char AT_OK_Flag = 0;
char Con_Client_Flag = 0;

void InitWifi()
{
	SendString(Double_Mode);		//配置双模模式
	while(!AT_OK_Flag);
	AT_OK_Flag = 0;
	SendString(More_Con);				//使能更多链接
	while(!AT_OK_Flag);
	AT_OK_Flag = 0;
}

void Link_Client()
{
	SendString(Start_Ser);			//连接服务器
	while(!Con_Client_Flag);
	AT_OK_Flag = 0;
}

4G模块控制实时传输

​ 前边用4G模块控制LED，它的原理是家里使用的路由器的网络是局域网，外网不能访问，所以要有一个桥梁将局域网（内网）变成一个公网（外网）以供外网设备进行连接，可以借助花生壳软件进行内网穿透，然后外网设备就可以进行连接，最后由服务器去控制外网设备。

​ 这里还是用手机软件来搭建一个服务器，然后用花生壳软件进行内网穿透，4G模块连接穿透后的IP就连接上了服务器，最后通过服务器发送指令就可以控制小车运动了，同时小车的速度还会实时传输到手机上。

  1. 首先建立一个TCP服务器

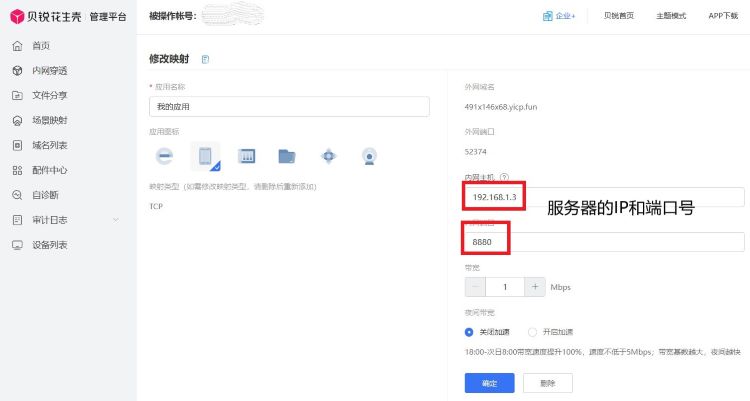

  1. 将服务器的ip和端口号输入到花生壳软件中

  1. 用花生壳软件内网穿透后的ip和端口号来配置4G模块

注意：首先要建立TCP服务器，要不然花生壳软件会连接失败！！！

因为4G模块自己有心跳包，但我们这里要发送速度，为了避免造成影响，所以配置4G模块不发送心跳包。

代码没有改变（和蓝牙模块一样），4G模块主要是配置问题，配置好了它会自动进入透传模式。

语音控制小车

语音小车用语音模块SU-03T，通过配置语音词条可以实现对小车的控制，

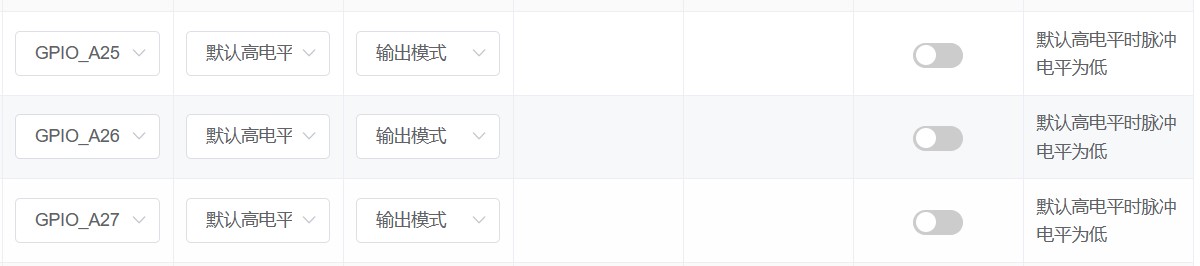

​ 设置A25,A26,A27这三个引脚的初始状态都为高电平，然后通过配置三个引脚的电平状态来控制小车在避障、循迹、跟随、停止四种模式下切换。

  1. 当A25 == 0 && A26 == 1 && A27 == 1时，小车处于循迹模式；
  2. 当A25 == 1 && A26 == 0 && A27 == 1时，小车处于跟随模式；
  3. 当A25 == 1 && A26 == 1 && A27 == 0时，小车处于避障模式；
  4. 当A25 == 0 && A26 == 0 && A27 == 0时，小车处于停止模式。

​ 最后将这三个引脚与单片机进行连接来控制小车的状态

代码实现：

/*****main.c*****/

#include "SG90.h"
#include "HC04.h"
#include "delay.h"
#include "oled.h"
#include "mode.h"
#include "pin.h"
#include "motor.h"

#define Avoid 1
#define Follow 2
#define Track  3
#define Stop 4

extern char dir;

void main()
{
	int mark = 0;

	Timer0Init();
	Timer1Init();
	sgMiddle();
	Delay300ms();
	Delay300ms();
	Oled_RST();
	Oled_Init();
	Oled_Clean();
	Oled_Show_String(2,5,"****Ready****");

	while(1)
	{
		if(A25 == 0 && A26 == 1 && A27 == 1)
		{
			if(mark != Track)	//如果第二次循环进来还是循迹模式，那就不执行清屏函数，避免它一直刷屏
			{
				Oled_Clean();
				Oled_Show_String(2,1,"**Track_Mode**");
			}
			Track_Mode();
			mark = Track;
		}

		if(A25 == 1 && A26 == 0 && A27 == 1)
		{
			if(mark != Follow)
			{
				Oled_Clean();
				Oled_Show_String(2,1,"**Follow_Mode**");
			}
			Follow_Mode();
			mark = Follow;
		}

		if(A25 == 1 && A26 == 1 && A27 == 0)
		{
			if(mark != Avoid)
			{
				Oled_Clean();
				Oled_Show_String(2,1,"***Avoid_Mode***");
			}
			Avoid_Mode();
			mark = Avoid;
		}

		if(A25 == 0 && A26 == 0 && A27 == 0)
		{
			if(mark != Stop)
			{
				Oled_Clean();
				Oled_Show_String(2,1,"***Stop_Mode***");
			}
			Car_Stop();
			mark = Stop;
		}
	}
}



/*****mode.c*****/

#include "pin.h"
#include "SG90.h"
#include "HC04.h"
#include "motor.h"
#include "delay.h"

double disMiddle;
double disLeft;
double disRight;

void Avoid_Mode()
{
	disMiddle = Get_distance();

		if(disMiddle > 30)
		{
			Go_Forward();//前进
		}
		else if(disMiddle < 10)
		{
			Go_Back();//后退
//			Delay200ms();
//			Car_Stop();
		}
		else
		{
			Car_Stop();
			sgLeft();		//测左边距离
			Delay300ms();
			disLeft = Get_distance();

			sgMiddle();
			Delay300ms();

			sgRight();	//测右边距离
			Delay300ms();
			disRight = Get_distance();

			if(disLeft < disRight)
			{
				Turn_Left();
				Delay150ms();
				Car_Stop();
			}
			if(disRight < disLeft)
			{
				Turn_Right();
				Delay150ms();
				Car_Stop();
			}
		}
		sgMiddle();
		Delay300ms();
}


void Track_Mode()
{
		if(Lefttrack == 0 && Righttrack == 0)
		{
			Go_Forward();
		}
			if(Lefttrack == 1  && Righttrack == 0)
		{
			Turn_Left();
		}
			if(Lefttrack == 0  && Righttrack == 1)
		{
			Turn_Right();
		}
			if(Lefttrack == 1 && Righttrack == 1)
		{
			Car_Stop();
		}
}

void Follow_Mode()
{
		if(Leftfollow == 0 && Rightfollow == 0)
		{
			Go_Forward();
		}
		if(Leftfollow == 0 && Rightfollow == 1)
		{
			Turn_Left();
		}
		if(Leftfollow == 1 && Rightfollow == 0)
		{
			Turn_Right();
		}
		if(Leftfollow == 1 && Rightfollow == 1)
		{
			Car_Stop();
		}
}

显示效果：视频发到抖音去了（DX_dingding）

总结

小车项目中遇到的问题：

  1. 小车不按自己设定的方向走，可能是没共地；
  2. 小车上电以后只能向前走，可能是电源电压不足，小车进行转向的时候，需要比较的的电流；
  3. 蓝牙模块在发送指令控制小车进行运动时会发生断联的情况，蓝牙模块供电不足；
  4. 如果使用金属底板，要注意模块和单片机不能直接放到金属板上，可能会导电烧毁板子。可以在底下垫一层纸起到绝缘的效果；
  5. 当小车组装起来的时候，可以用万用表测量一下，防止模块正负极接反导致模块烧毁；
  6. 电池选用18650锂电池。
项目 - 智能小车
wei_1020的博客
03-22 647
要求 实现远程控制小车
STM32智能小车项目
lelebanaba的博客
07-09 2382
硬件接线 B-1A -- PA0 B-1B -- PB1 A-1A -- PA1 A-1B -- PB10。引脚设计： B-1A -- PB0 B-2A -- PB1 A-1A -- PB2 A-1B -- PB10。跟随小车： 跟随模块（左） -- PA8 跟随模块（右） -- PA9。硬件接线 B-1A -- PB0 B-1B -- PB1 A-1A -- PB2 A-1B -- PB10。
依据机械特性选取合适的电机系统
JameScottX的博客
08-14 5080
开始：       该例子来自英特尔赞助和康奈尔开发的ModBot讨论如何根据运动性能目标选择电机。此篇博客源于好友老杨的迫切问题而立。       选择电机首先需要对完成控制目的设置一个目标，这里目标输出性能为：最大速度目标是1m / s，目标最大加速度是2m / s 2 。（机器人对环境的反应速度通常被解释为机器人的智能程度。决定由于较大的加速度将使得反应更快，因此具有更大的加速度将比具有...
小车模型——麦克纳姆轮
最新发布
小墨迹的博客
03-04 1244
麦克纳姆轮通过辊子的45°倾斜设计实现了全向移动，其运动学模型基于线性分解与矩阵运算，动力学模型则需平衡牵引力与摩擦力。实际应用中需结合参数标定（如轮半径。
智能小车项目计划
weixin_30300523的博客
08-03 460
深度神经网络的自主学习能力是自动驾驶汽车开发的重要因素:机器能够像人类一样, 逐步从经验中调整权重获得良好的驾驶技能. 困难在于, 驾驶过程中出现的问题难以从代码层面发现漏洞, 学习好的机器是个黑箱(被数据量包裹); 对自动驾驶汽车而言, 这种“不透明性”造成的后果非常严重: 无人车犯错了，按正常的逻辑来说，肯定是得让工程师找到病根，进而对漏洞进行修复，确保它不会再犯同样的错...
项目七：智能小车
番茄的博客
03-18 558
这两节里配置有误，正确的应该是PSC=7199，ARR=199，大家注意修正！对应源代码：smartCar_project11_1。对应源代码：smartCar_project11_2。对应源代码：smartCar_project9_1。对应源代码：smartCar_project9_2。对应源代码：smartCar_project9_3。对应源代码：smartCar_project1。对应源代码：smartCar_project2。对应源代码：smartCar_project11。
校内实训项目智能小车
03-23
本系统能实现对小车运动状态进接控制行驶及其他的方式。本系统能实现 对小车运动状态进实时控制。系统灵活可靠，精度高满足对的各项要求实时控制。 首先通过控制A9板实现对Arduino的串口通信，通过高低电平控制芯片L298N驱动电机的正向和反向的转动。
基于安卓-树莓派控制的智能小车项目完整源码(安卓端和树莓派端).zip
07-25
基于安卓-树莓派控制的智能小车项目完整源码(安卓端和树莓派端).zip 【项目介绍】 资源中包含安卓端代码和树莓派端python代码 该资源内项目源码是个人的毕设，代码都测试ok，都是运行成功后才上传资源，答辩评审平均...
基于51单片机的智能小车项目源码(课程设计).zip
12-20
基于51单片机的智能小车项目源码(课程设计).zip基于51单片机的智能小车项目源码(课程设计).zip基于51单片机的智能小车项目源码(课程设计).zip基于51单片机的智能小车项目源码(课程设计).zip基于51单片机的智能小车...
python语言硬件课程设计树莓派智能小车项目源代码.zip
06-08
python语言硬件课程设计树莓派智能小车项目源代码。因为软件代码要和硬件相配合，所以这些代码肯定不能直接使用。但是相信其中的写法会对你有帮助。 computecolor.py计算图片中指定点的HSV值。用于颜色识别阈值的...
qt+ubuntu+路由模块+stm32f1 实训做智能小车项目的笔记.docx
01-08
QT+Ubuntu+路由模块+STM32F1 实训做智能小车项目笔记 一、项目开发流程 1.1 企业项目开发流程 * 明确需求：确定项目的需求和目标 * 确定硬件：选择合适的硬件设备，例如 STM32F1 微控制器 * 分解模块：将项目分解...
智能小车设计方案
03-07
自主反应式智能系统是一种应用广泛的控制系统。对电路的分析和验证工作依靠智能化来完成，效率高。因此它的研究与开发是一项非常有意义的工作。 本小车以MSP430超低功耗单片机为核心，在SHARK二型小车的基础上研究小车避障寻迹的设计和实现方法，完成障碍检测、避障、寻迹功能。充分运用了430单片机的功能。本论文介绍了智能小车的机械结构及相应的硬件电路和实现算法。在机械结构上，对普通的小车作了改进，即用一个万用轮来代替两个前轮，使小车的转向更加灵敏。利用反射式红外传感器来寻迹、红外一体化接收头来检测障碍物的位置，通过改变单片机产生的PWM方波的占空比，使其能在设计范围内可实现任意角度黑线和任意角度移动，还可以实现避障的功能。在算法上，利用矢量分解法、PID算法等对小车的运行进行控制并能有效的改善其运行轨迹。 关键字：MSP430　　寻迹　避障　　PWM
智能循迹小车 电机驱动选择
09-18
智能循迹小车，我选择的驱动方式，挺好的，~~~~~~~~~~~~~~~~~~~~
智能小车项目代码.zip
03-26
智能小车项目是一个结合了硬件和软件的综合性技术应用，主要目标是实现远程控制或自主导航的小型车辆。在这个项目中，"智能小车项目代码.zip" 包含了实现这一功能所需的关键软件部分，包括服务端代码、客户端代码...
智能车项目简介
loyer_kong的博客
03-08 4762
实现一个智能车系统，能够自主导航，并且对周围的地形进行3D建模和数据采集。可以对区域实现实时3D建图，和3维重建。
多功能STM32智能小车开发项目
gitblog_09392的博客
09-13 440
多功能STM32智能小车开发项目 STM32-car-MPU6050-Bluetooth-Ultrasonic 以STM32F103为主控芯片，载有MPU6050的六轴加速度传感器、HC-05蓝牙模块、HC-SR04超声波模块、LCD触摸屏、直流电机、舵机等模块的多功能智能小车 ...
51智能小车的实践项目
2303_78660417的博客
06-29 1655
通过该实践项目，重点掌握51单片机的开发流程，如工程的创建，keil软件的使用，编译烧录软件STC-isp的使用，函数的封装操作，以及如何定义函数，对函数进行头文件的声明，熟悉c语言编程中的位运算符，移位运算符，关系运算符等等。1）按下13号按键启动小车，以蜂鸣器鸣笛1s，8个LED闪烁1s作为小车启动前奏，然后小车前进5s，停止2s，后退4s，停止0.5秒，左转5s,停止1s,右转5s，最后停止，蜂鸣器鸣笛3s，一直循环这个过程。内容四的功能已经编写在了小车移动的代码当中，所以在这里我就不重复列举了。
有方机器人 STM32智能小车 项目学习笔记1
枫-琳的博客
02-20 1317
记录有方机器人--智能小车项目学习，新建工程及工程模板搭建部分
LabVIEW Arduino无线蓝牙遥控智能车（项目篇—2）
热门推荐
不脱发的程序猿
06-13 1万+
本节将要介绍一种基于Arduino与LabVIEW的无线遥控智能小车，可以实现自主（巡线和避障）与遥控两种功能，并且可以在两种功能之间进行切换。智能小车采用Arduino作为控制核心，上位机软件采用LabVIEW，两者通过APC220无线数传模块实现无线通信。.........
嵌入式智能小车项目完整文档解析
根据给定文件信息，我们需要详细说明的知识点集中在“智能小车”相关的嵌入式系统开发上。这包括了智能小车的基本组成、设计、编程方法和源代码实现等方面。接下来，将根据标题、描述及标签的具体内容，对这些知识点...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

日落星野

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
