【深度学习】基于华为MindSpore的手写体图像识别实验

1 实验介绍

1.1 简介

Mnist手写体图像识别实验是深度学习入门经典实验。Mnist数据集包含60,000个用于训练的示例和10,000个用于测试的示例。这些数字已经过尺寸标准化并位于图像中心，图像是固定大小(28x28像素)，其值为0到255。为简单起见，每个图像都被平展并转换为784(28*28)个特征的一维numpy数组。

1.2 实验目的

1. 学会如何搭建全连接神经网络。
2. 掌握搭建网络过程中的关键点。
3. 掌握分类任务的整体流程。

2.2 实验环境要求

推荐在华为云ModelArts实验平台完成实验，也可在本地搭建python3.7.5和MindSpore1.0.0环境完成实验。

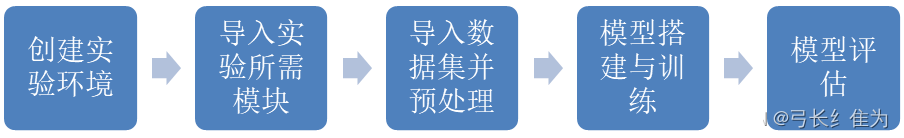

2.3 实验总体设计



创建实验环境：在本地搭建MindSpore环境。

导入实验所需模块：该步骤通常都是程序编辑的第一步，将实验代码所需要用到的模块包用import命令进行导入。

导入数据集并预处理：神经网络的训练离不开数据，这里对数据进行导入。同时，因为全连接网络只能接收固定维度的输入数据，所以，要对数据集进行预处理，以符合网络的输入维度要求。同时，设定好每一次训练的Batch的大小，以Batch Size为单位进行输入。

模型搭建：利用mindspore.nn的cell模块搭建全连接网络，包含输入层，隐藏层，输出层。同时，配置好网络需要的优化器，损失函数和评价指标。传入数据，并开始训练模型。

模型评估：利用测试集进行模型的评估。

2.4 实验过程

2.4.1 搭建实验环境

Windows下MindSpore实验环境搭建并配置Pycharm请参考【机器学习】Windows下MindSpore实验环境搭建并配置Pycharm_在pycharm上安装mindspore_弓长纟隹为的博客-CSDN博客

官网下载MNIST数据集 MNIST handwritten digit database, Yann LeCun, Corinna Cortes and Chris Burges

在MNIST文件夹下建立train和test两个文件夹，train中存放train-labels-idx1-ubyte和train-images-idx3-ubyte文件，test中存放t10k-labels-idx1-ubyte和t10k-images-idx3-ubyte文件。

2.4.2  模型训练、测试及评估

#导入相关依赖库
import  os
import numpy as np
from matplotlib import pyplot as plt
import mindspore as ms
#context模块用于设置实验环境和实验设备
import mindspore.context as context
#dataset模块用于处理数据形成数据集
import mindspore.dataset as ds
#c_transforms模块用于转换数据类型
import mindspore.dataset.transforms as C
#vision.c_transforms模块用于转换图像，这是一个基于opencv的高级API
import mindspore.dataset.vision as CV
#导入Accuracy作为评价指标
from mindspore.nn.metrics import Accuracy
#nn中有各种神经网络层如：Dense，ReLu
from mindspore import nn
#Model用于创建模型对象，完成网络搭建和编译，并用于训练和评估
from mindspore.train import Model
#LossMonitor可以在训练过程中返回LOSS值作为监控指标
from mindspore.train.callback import  LossMonitor
#设定运行模式为动态图模式，并且运行设备为昇腾芯片
context.set_context(mode=context.GRAPH_MODE, device_target='CPU')
#MindSpore内置方法读取MNIST数据集
ds_train = ds.MnistDataset(os.path.join(r'D:\Dataset\MNIST', "train"))
ds_test = ds.MnistDataset(os.path.join(r'D:\Dataset\MNIST', "test"))

print('训练数据集数量：',ds_train.get_dataset_size())
print('测试数据集数量：',ds_test.get_dataset_size())
#该数据集可以通过create_dict_iterator()转换为迭代器形式，然后通过get_next()一个个输出样本
image=ds_train.create_dict_iterator().get_next()
#print(type(image))
print('图像长/宽/通道数：',image['image'].shape)
#一共10类，用0-9的数字表达类别。
print('一张图像的标签样式：',image['label'])
DATA_DIR_TRAIN = "D:/Dataset/MNIST/train" # 训练集信息
DATA_DIR_TEST = "D:/Dataset/MNIST/test" # 测试集信息

def create_dataset(training=True, batch_size=128, resize=(28, 28), rescale=1 / 255, shift=-0.5, buffer_size=64):
    ds = ms.dataset.MnistDataset(DATA_DIR_TRAIN if training else DATA_DIR_TEST)

    # 定义改变形状、归一化和更改图片维度的操作。
    # 改为（28,28）的形状
    resize_op = CV.Resize(resize)
    # rescale方法可以对数据集进行归一化和标准化操作，这里就是将像素值归一到0和1之间，shift参数可以让值域偏移至-0.5和0.5之间
    rescale_op = CV.Rescale(rescale, shift)
    # 由高度、宽度、深度改为深度、高度、宽度
    hwc2chw_op = CV.HWC2CHW()

    # 利用map操作对原数据集进行调整
    ds = ds.map(input_columns="image", operations=[resize_op, rescale_op, hwc2chw_op])
    ds = ds.map(input_columns="label", operations=C.TypeCast(ms.int32))
    # 设定洗牌缓冲区的大小，从一定程度上控制打乱操作的混乱程度
    ds = ds.shuffle(buffer_size=buffer_size)
    # 设定数据集的batch_size大小，并丢弃剩余的样本
    ds = ds.batch(batch_size, drop_remainder=True)

    return ds

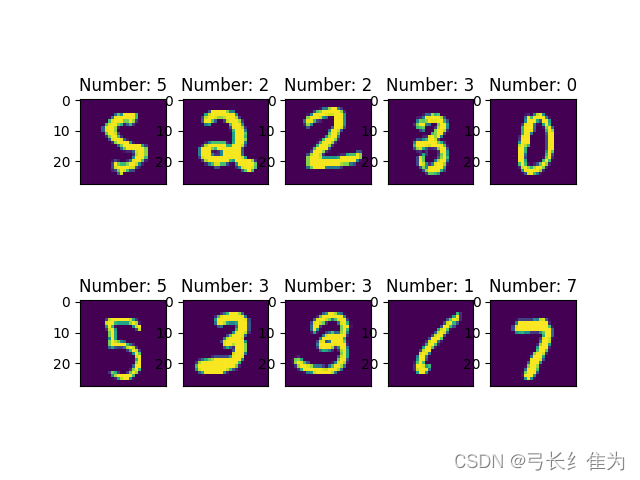

#显示前10张图片以及对应标签,检查图片是否是正确的数据集
dataset_show = create_dataset(training=False)
data = dataset_show.create_dict_iterator().get_next()
images = data['image'].asnumpy()
labels = data['label'].asnumpy()

for i in range(1,11):
    plt.subplot(2, 5, i)
    #利用squeeze方法去掉多余的一个维度
    plt.imshow(np.squeeze(images[i]))
    plt.title('Number: %s' % labels[i])
    plt.xticks([])
plt.show()

# 利用定义类的方式生成网络，Mindspore中定义网络需要继承nn.cell。在init方法中定义该网络需要的神经网络层
# 在construct方法中梳理神经网络层与层之间的关系。
class ForwardNN(nn.Cell):
    def __init__(self):
        super(ForwardNN, self).__init__()
        self.flatten = nn.Flatten()
        self.relu = nn.ReLU()
        self.fc1 = nn.Dense(784, 512, activation='relu')
        self.fc2 = nn.Dense(512, 256, activation='relu')
        self.fc3 = nn.Dense(256, 128, activation='relu')
        self.fc4 = nn.Dense(128, 64, activation='relu')
        self.fc5 = nn.Dense(64, 32, activation='relu')
        self.fc6 = nn.Dense(32, 10, activation='softmax')

    def construct(self, input_x):
        output = self.flatten(input_x)
        output = self.fc1(output)
        output = self.fc2(output)
        output = self.fc3(output)
        output = self.fc4(output)
        output = self.fc5(output)
        output = self.fc6(output)
        return output

lr = 0.001
num_epoch = 10
momentum = 0.9

net = ForwardNN()
#定义loss函数，改函数不需要求导，可以给离散的标签值，且loss值为均值
loss = nn.loss.SoftmaxCrossEntropyWithLogits( sparse=True, reduction='mean')
#定义准确率为评价指标，用于评价模型
metrics={"Accuracy": Accuracy()}
#定义优化器为Adam优化器，并设定学习率
opt = nn.Adam(net.trainable_params(), lr)


#生成验证集，验证机不需要训练，所以不需要repeat
ds_eval = create_dataset(False, batch_size=32)
#模型编译过程，将定义好的网络、loss函数、评价指标、优化器编译
model = Model(net, loss, opt, metrics)

#生成训练集
ds_train = create_dataset(True, batch_size=32)

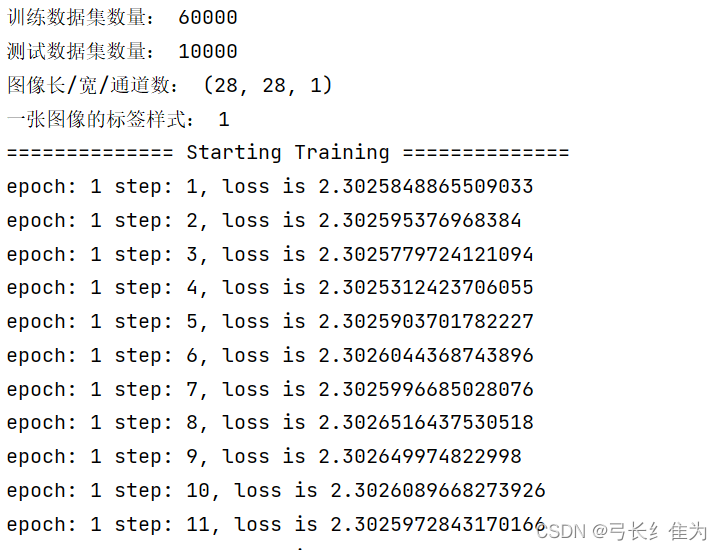

print("============== Starting Training ==============")
#训练模型，用loss作为监控指标，并利用昇腾芯片的数据下沉特性进行训练
model.train(num_epoch, ds_train,callbacks=[LossMonitor()],dataset_sink_mode=True)

#使用测试集评估模型，打印总体准确率
metrics_result=model.eval(ds_eval)
print(metrics_result)

备注：

若报错 AttributeError: ‘DictIterator’ object has no attribute ‘get_next’ ，这是说MindSpore数据类中缺少 “get_next”这个方法，但是在MNIST图像识别的官方代码中却使用了这个方法，这就说明MindSpore官方把这个变成私密方法。

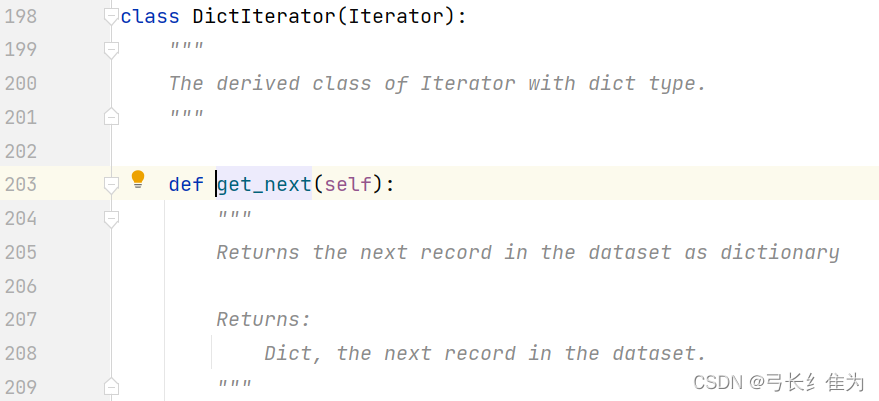

只需要在源码iterators.py中找到DictIterator这个类，将私有方法变成公有方法就行了（即去掉最前面的下划线）。

参考mindspore 报错 AttributeError: ‘DictIterator‘ object has no attribute ‘get_next‘_create_dict_iterator_TNiuB的博客-CSDN博客

MindSpore:前馈神经网络时报错‘DictIterator‘ has no attribute ‘get_next‘_skytier的博客-CSDN博客

更多问题请参考Window10 上MindSpore(CPU)用LeNet网络训练MNIST - 知乎
