深度学习目标检测_NMS、IOU、Precision、Recall、AP、mAP详解

背景

  目标检测的任务是找出图像中所有感兴趣的目标（物体），确定它们的位置和大小，是计算机视觉领域的核心问题之一。以下图为例，图中需要识别3类物体：car（车）、bicycle（自行车）、dog（狗），通过特定的目标检测算法希望最终把每类物体检测出来，每类物体用一个矩形框框出来并且输出对应的类别。
  因此，目标检测可以简单的理解为用个框把物体框出来并告诉我这个框里是什么。

  在目标检测领域需要衡量每个检测算法的好坏，因此定义了很多指标，例如常见的IoU、precision、recall、AP、mAP等，各个算法经过检测后得到每个物体的检测框和置信度，然后根据该值来计算上述指标值，从而方便大家一起来评估各个算法的优劣。   每个指标各不相同，下面详细阐述每个指标的概念和计算方法。

NMS(非极大值抑制)

NMS很容易理解，就是抑制不是最大的值，使其失去原来的作用。

  我们先看上面这张图，当IOU阈值大于0.5时筛选出了这些候选框，但是我们只需要一个最接近的就可以了，以这个女主为例我们可以把候选框按置信度由高到低排序，然后只要排在第一位的候选框，这不其他非极大值的框就被抑制了吗！

IOU：Intersection Over Union

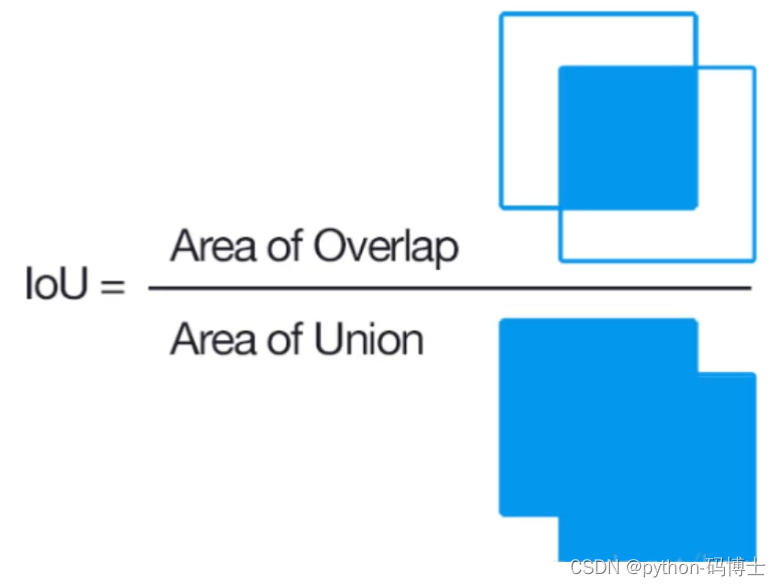

• 并集里面的交集，公式如下

  一个物体它会有一个真值框，英文称为ground truth，也就是我们实际为它标注的真实矩形框（一般情况下该矩形框是物体的最小外接矩形框，手工标注）。在评价一个算法的时候首先用该算法对图片进行检测，得到该物体的预测框，这个预测框是算法生成的，我们接下来就需要计算这个预测框和真值框之间的IoU指标。计算原理就是首先计算两个框的并集区域面积，再计算两个框的交集区域面积，然后交集除以并集就是对应的IoU值。IoU值越大说明预测框和真值框越吻合，如果完全吻合，此时IoU值为1。

对应的数学公式如下：

precision（精度）和recall（召回率）

  在论文里面经常会遇到precision（精度）和recall（召回率）的概念，下面对其进行解释说明。

  所谓精度，也就是我们得到的预测框到底有多少面积是在真值框里面的，这个重叠面积除以检测框面积就是精度。形象化理解可以理解成“命中率”，即我预测的有多少在真值框里面。

  召回率从字面意思比较好理解，就是我发出去多少最终收回来多少，即正确的预测框数量除以所有正确框的数量。

  从上述概念上可以看出，精度和召回率是一般是反的。精度高了，召回率一般会低；召回率高了，精度一般会低。想象一下，如果我们需要提出一种目标检测算法来检测图像中的狗，为了尽可能的提高召回率，我们可以检出处很多很多框以尽可能的来包含图片中可能出现狗的地方，甚至可以直接以整幅图像为预测框，这时候召回率是最高的接近于1，但是很明显，精度很低。

  尽管理解了精度和召回率的概念，但是实际计算时还需要借助额外的几个指标参数，通过这几个额外的指标参数可以使得我们更容易计算精度和召回率。

TP、TN 、FP 、FN

在一个数据集检测中，会产生四类检测结果：
True Positive(TP)、False Positive (FP)、False Negative (FN)、True Negative (TN)：
T ——true 表示正确
F——false 表示错误
P—— positive 表示积极的，看成正例
N——negative 表示消极的，看成负例

后面为预测结果，前面是预测结果的正确性。如：

T P—— 预测为 P （正例）, 预测对了， 本来是正样本，检测为正样本（真阳性）。
T N—— 预测为 N （负例）, 预测对了， 本来是负样本，检测为负样本（真阴性）。
F P—— 预测为 P （正例）, 预测错了， 本来是负样本，检测为正样本（假阳性）。
F N—— 预测为 N （负例）, 预测错了， 本来是正样本，检测为负样本（假阴性）。

PS:实际目标检测中我们不会去检测背景（因为我们不会去为背景画个框），因此一般不会去计算TN这个值。

知识问答：
已知一张图中有100个细胞，其中正常细胞80个，癌细胞20个。
目标：找出所有癌细胞
结果：找出了50个细胞，其中20个是癌细胞，30个是正常细胞。
答案：TP=20  TN=50 	FP=30 	FN=0

看这里更容易理解这一块内容：https://blog.csdn.net/W1995S/article/details/114988637

TP+FP+TN+FN：样本总数。
TP+FN：实际正样本数。
TP+FP：预测结果为正样本的总数，包括预测正确的和错误的。
FP+TN：实际负样本数。
TN+FN：预测结果为负样本的总数，包括预测正确的和错误的
四种情形组成的混淆矩阵如下：

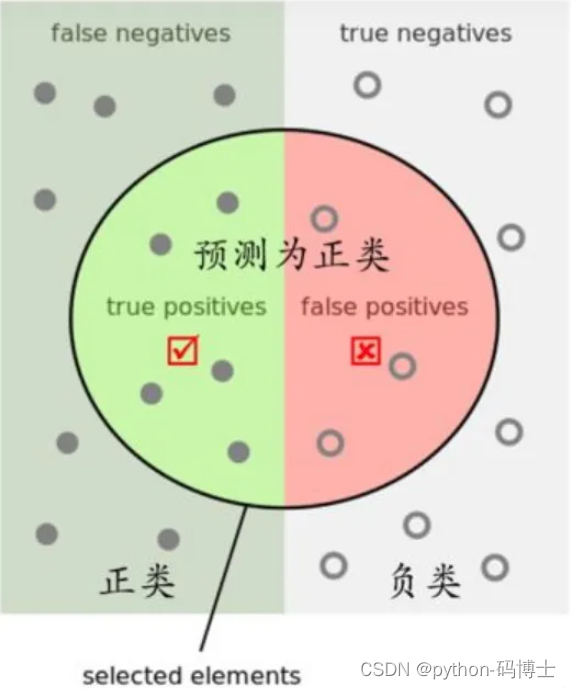

图释TP， FP， TN，FN

还有一个指标：
  准确率(Accuracy): 模型判断正确的数据(TP+TN)占总数据的比例

  直观上说，我们用上述标准来衡量目标检测的好坏似乎已经够了。然而，目标检测问题中的模型的分类和定位都需要进行评估，每个图像都可能具有不同类别的不同目标，因此，在图像分类问题中所使用的标准度量不能直接应用于目标检测问题。

  缺点：准确率是分类问题中最简单也是最直观的评价指标，但存在明显的缺陷。比如，当负样本占99%时，分类器把所有样本都预测为负样本也可以获得99%的准确率。所以，当不同类别的样本比例非常不均衡时，占比大的类别往往成为影响准确率的最主要因素。

AP和mAP

首先回顾两个概念

IOU：预测框与真实框的重叠程度，也叫IOU阈值，大于IOU阈值的预测框是存在的，小于IOU阈值的候选框是不存在的。
置信度：用来判断边界框内的物体是正样本还是负样本，大于置信度阈值的判定为正样本，小于置信度阈值的判定为负样本即背景。

PR曲线

  我们当然希望检测的结果P越高越好，R也越高越好，但事实上这两者在某些情况下是矛盾的。比如极端情况下，我们只检测出了一个结果，且是准确的，那么Precision就是100%，但是Recall就很低；而如果我们把所有结果都返回，那么必然Recall必然很大，但是Precision很低。
  因此在不同的场合中需要自己判断希望P比较高还是R比较高。如果是做实验研究，可以绘制Precision-Recall曲线来帮助分析。

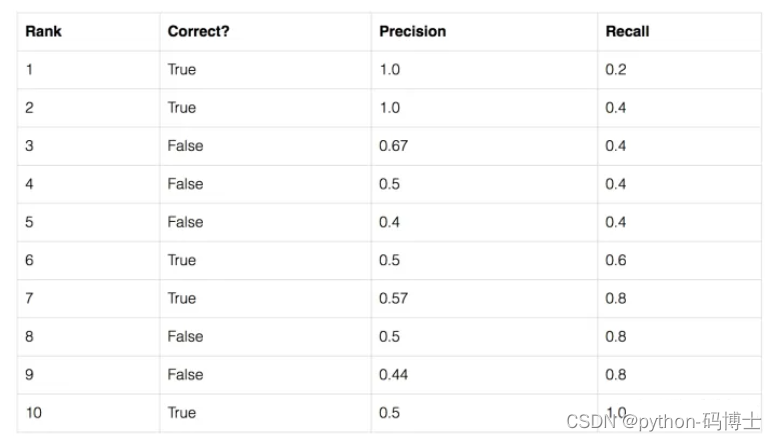

  这里我们举一个简单的例子，假设我们的数据集中共有五个待检测的物体，以其中一个物体为例，我们的模型给出了10个候选框，我们按照模型给出的置信度由高到低对候选框进行排序。

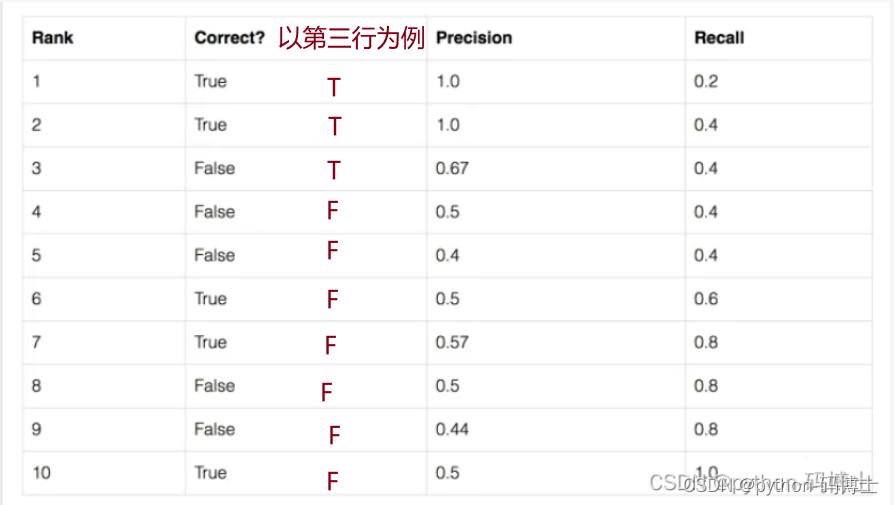

  表格第二列表示该候选框是否预测正确（即这些候选框的iou值均大于0.5）第三列和第四列表示以该行所在候选框置信度为阈值时，Precision和Recall的值。我们以表格的第三行为例进行计算：

	解题过程
	首先这些数据是按照置信度由高到低进行排列的，所以以第三行为例进行计算时，前3行结果为True，后7行结果为False。非常好理解。
	此时我们需要计算TP、FP、FN
	还记得TP的定义吗？预测为正样本，检测也为正样本（真阳性），所以符合条件的有两个：第一、二行，因此TP=2
	还记得FP的定义吗？预测为正样本，检测为负样本（假阳性），所以符合条件的只有第三行，因此FP=1
	还记得FN的定义吗？预测为负样本，检测为正样本（假阴性），所以符合条件的有三个：第六、七、十行，因此FN=3
	是不是还漏下一个TN？没有的！！！因为我们又不检测背景，计算时用不到。可以复习一下TP、TN 、FP 、FN这一块
	还没有理解？看下面这张图

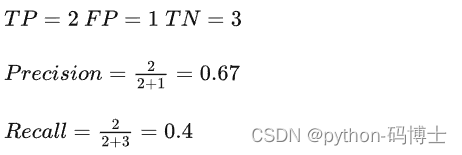

开始解题

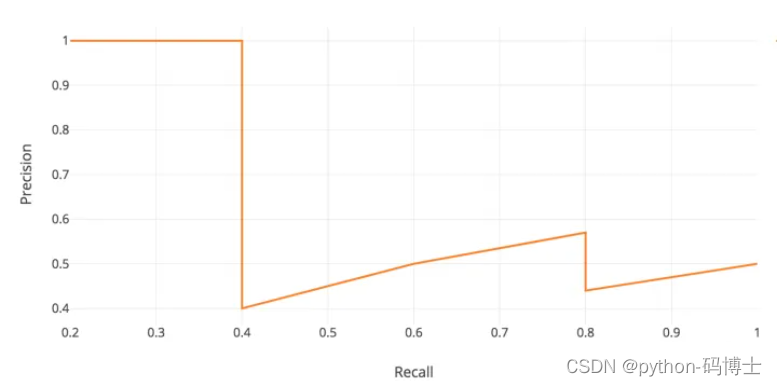

  由上表以Recall值为横轴，Precision值为纵轴，我们就可以得到PR曲线。我们会发现，Precision与Recall的值呈现负相关，在局部区域会上下波动。

PR曲线

AP(Average Precision）

  顾名思义AP就是平均精准度，简单来说就是对PR曲线上的Precision值求均值。对于pr曲线来说，我们使用积分来进行计算。

  在实际应用中，我们并不直接对该PR曲线进行计算，而是对PR曲线进行平滑处理。即对PR曲线上的每个点，Precision的值取该点右侧最大的Precision的值。

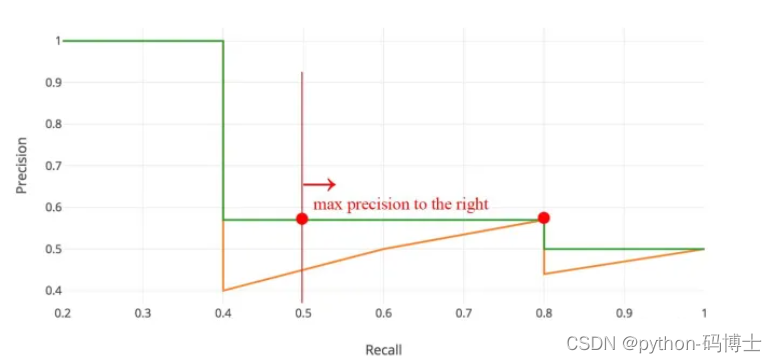

PR曲线的平滑处理

  用公式来描述如下图 。用该公式进行平滑后再用上面公式计算AP的值。

PR曲线的平滑处理

这里的公式有点唬人了，其实就是计算这个图的面积即为AP值：
AP = A1+A2+A3+A4…

mAP(mean Average Precision)

  上述我们整个讨论过程只是以一个物体为例，注意到我们只检测了1类我们就得到了1根PR曲线，如果检测多类，那么每一类我们均可以得到一根PR曲线，也就是每类都会有1个AP值。
  对所有类的AP值取平均就是mAP。

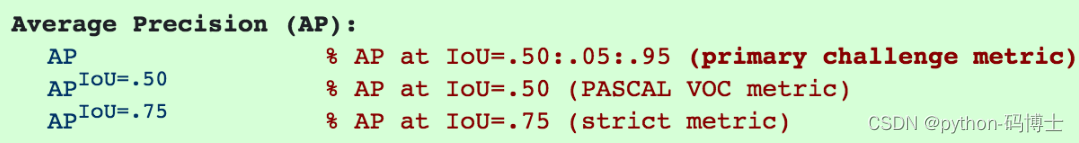

COCO数据集中的AP/AP50/AP75

  解释一下：AP是一个类别的平均precision，一个类别对应一个AP。mAP是所有类别的AP的均值，一个模型对应一个mAP。coco并不计算一个类别的AP，而只计算mAP，所以coco说的AP也是指mAP。
  AP，AP50，AP75。AP后面的数字代表什么意思呢？实际上AP后面的数字代表IOU阈值，AP50代表在IOU阈值大于0.5的情况下求AP，AP75同理。那么AP呢？接下来括号中的文字是我的猜测，还没来得及去验证（AP本身是没有限制IOU阈值的或者有一个默认的IOU阈值），但是在COCO数据集中给了AP定义，它便就有了意义：
  COCO数据集目标检测评价指标中，AP / AP50 / AP75 指的是 AP^{IoU=0.5:0.05:0.95}/AP ^IoU=0.5/AP ^IoU=0.75 。IoU=.50:.05:.95 指的是交并比从0.5开始间隔0.05一直取值到0.95，然后求均值。
