对CODESYS中驱动器配置参数PDO、SDO及轴AXIS引用的个人理解，仅供参考，不对之处请指正

已于 2025-02-03 16:47:47 修改
阅读量1.4k 收藏 6
点赞数 6
分类专栏： EtherCAT总线 CODESYS 文章标签： 经验分享 学习
于 2025-02-03 14:48:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_54910075/article/details/145429728
版权

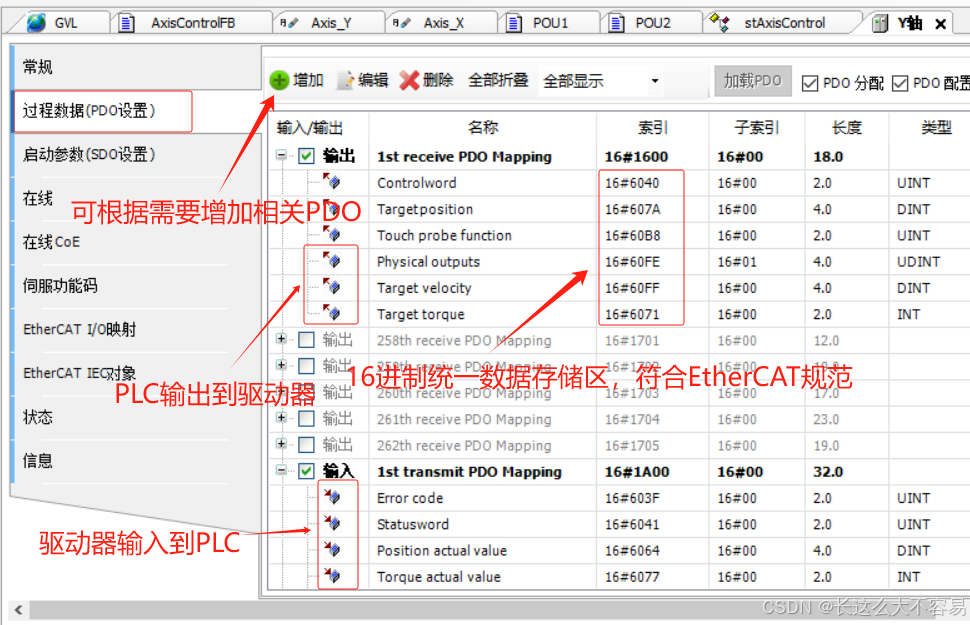

在codesys中我们需要通过Device设备添加设备库中存在的第三方轴和驱动器，添加后需要对轴的PDO和SDO进行相关设置，其中PDO是PLC与总线型伺服驱动器在EtherCAT总线下进行实时交换的数据，这些数据主要是控制伺服的控制字和目标速度、目标扭矩、驱动器IO输出点信号等

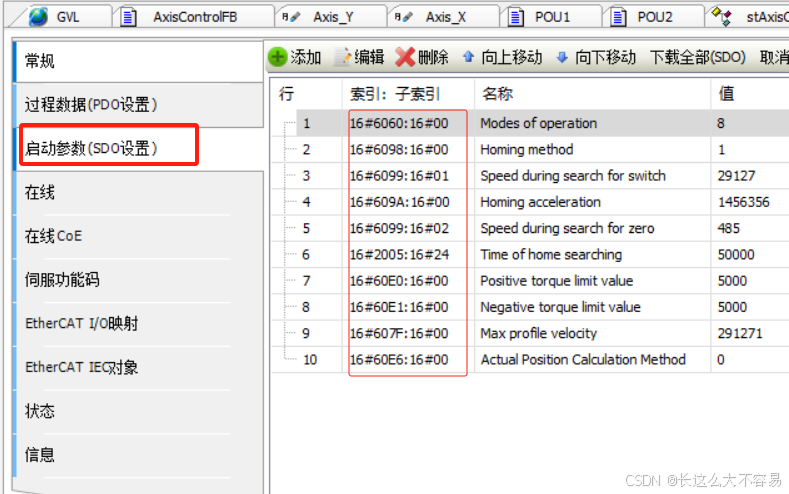

而SDO是PLC在与驱动器第一次通信成功后需要输入给驱动器的参数，主要是操作模式、回零方式等，让轴以某种模式进行运动（位置、速度、转矩），正负限位，可根据需要进行设置。SDO不需要和PLC进行非常快速的数据交互，对实时性要求不高。

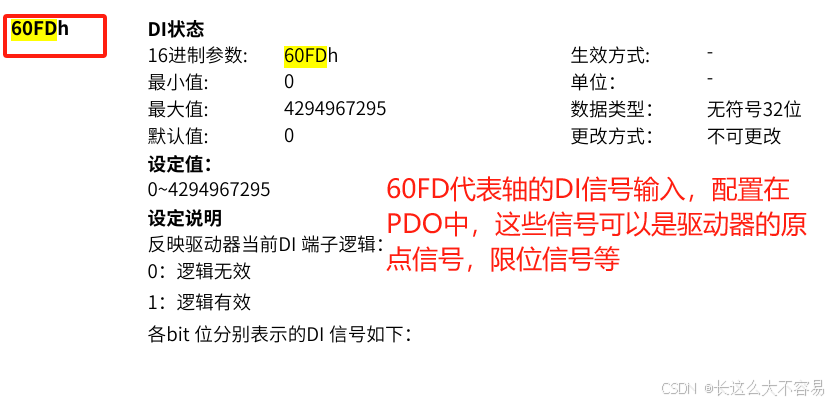

在SDO和PDO中的这些１6进制２个字节的存储器，如16＃60FD，可以通过驱动器的使用说明书查到对应的含义和作用，下图是汇川660N伺服驱动器手册的参数代号和含义

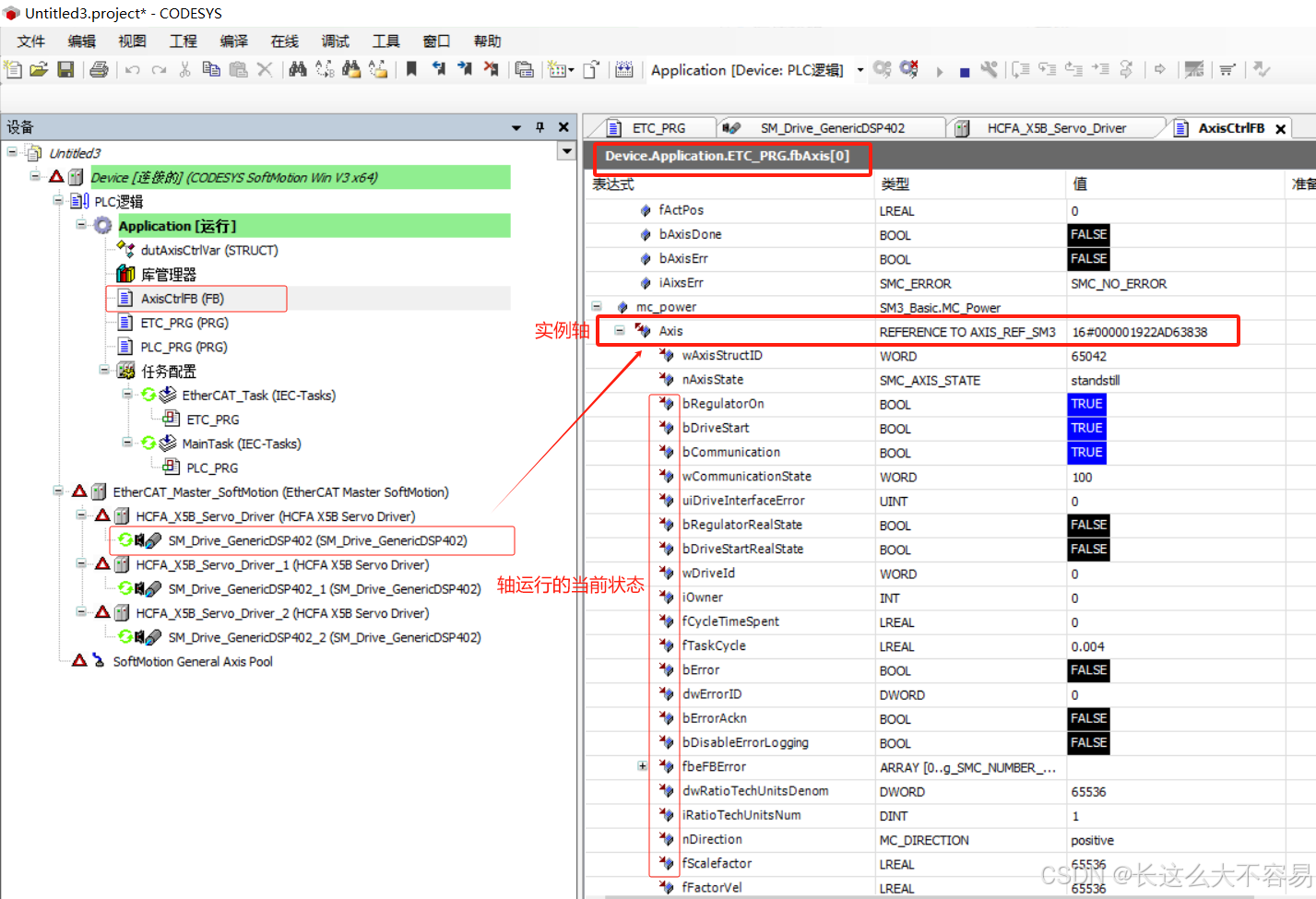

当程序下载到PLC处于在线状态时，以上这些PDO和SDO参数的当前值在实例轴AXIS引用对象中以英文简写的形式在实例轴中能够查看的到,这些Axis数据可以通过Axis.点出，来作为项目中PLC逻辑程序重要的判断依据
