汇川Inoproshop软件配置EtherCAT总线伺服编译后IO冲突报错的解决办法

最新推荐文章于 2025-03-29 08:31:05 发布
最新推荐文章于 2025-03-29 08:31:05 发布
阅读量1.4k 收藏 1
点赞数 2
分类专栏： EtherCAT总线 文章标签： 经验分享 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_54910075/article/details/142693933
版权

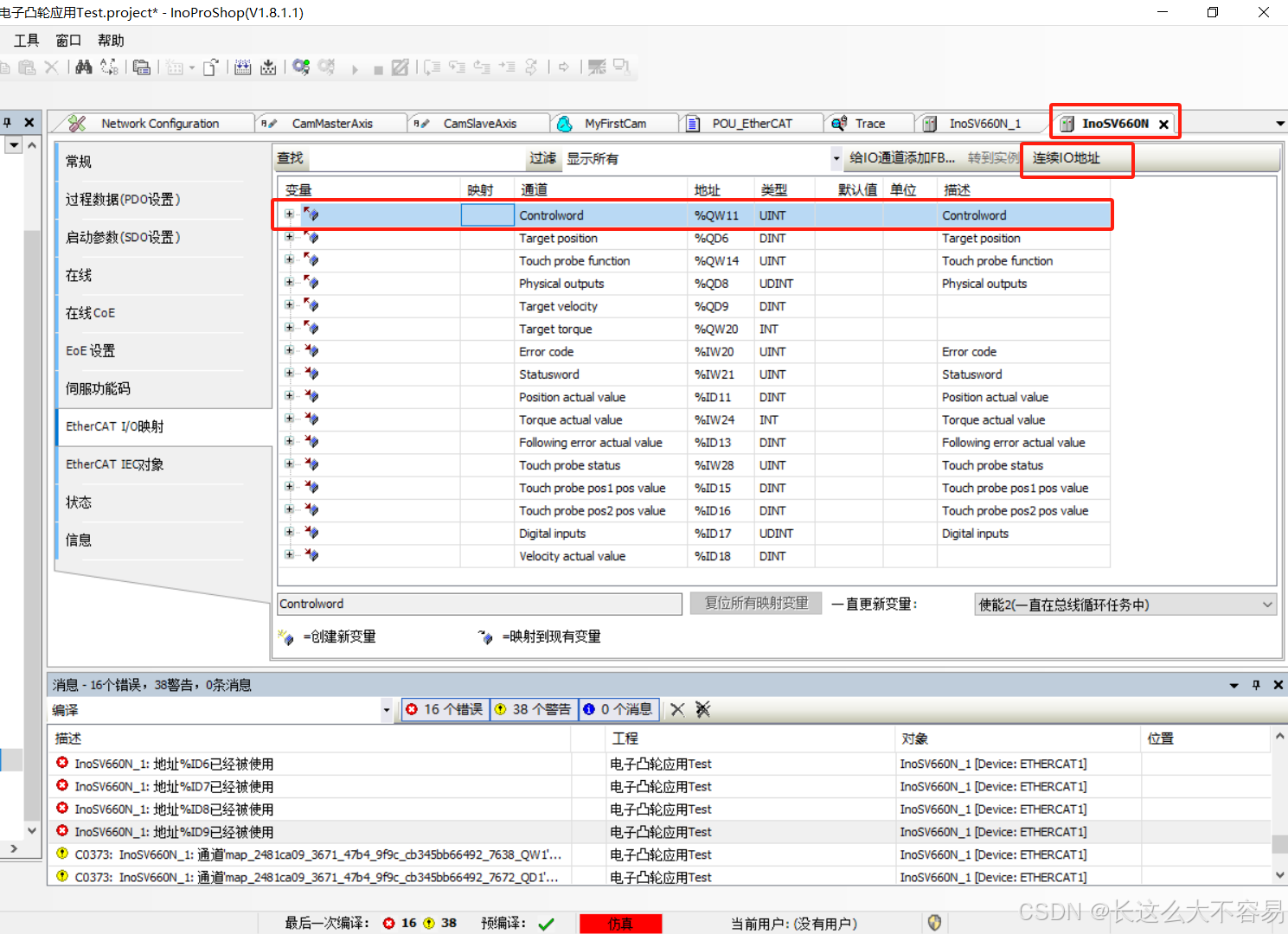

1.配置EtherCAT总线伺服驱动器，有时候编译会出现IO地址冲突的报警提示（地址是软件自动分配的情况下有时会自动产生，一般都是自动分配），如下图1

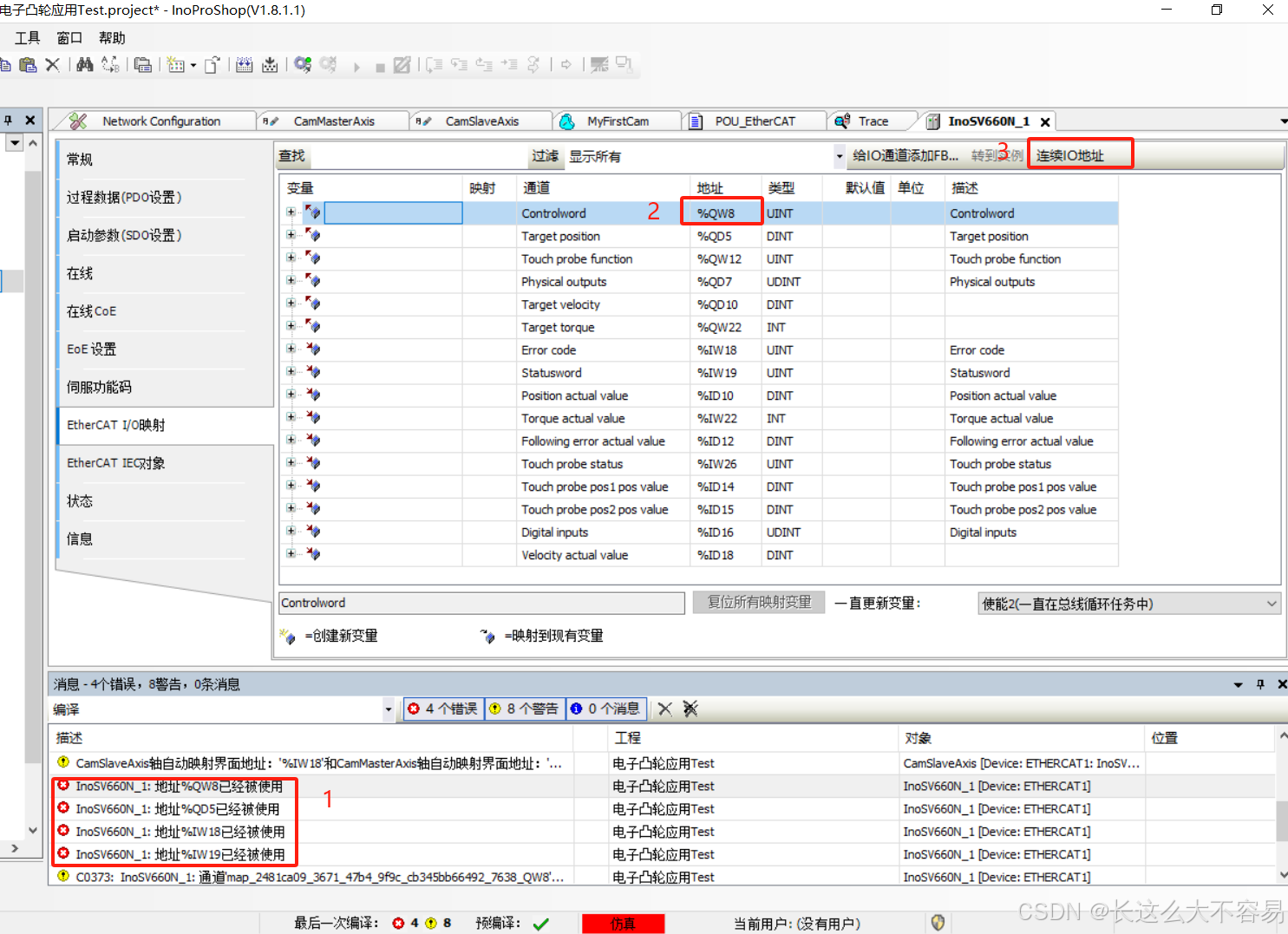

2.解决办法，重新分配另一个轴的地址，点击下图右上角连续IO地址，重新自动分配

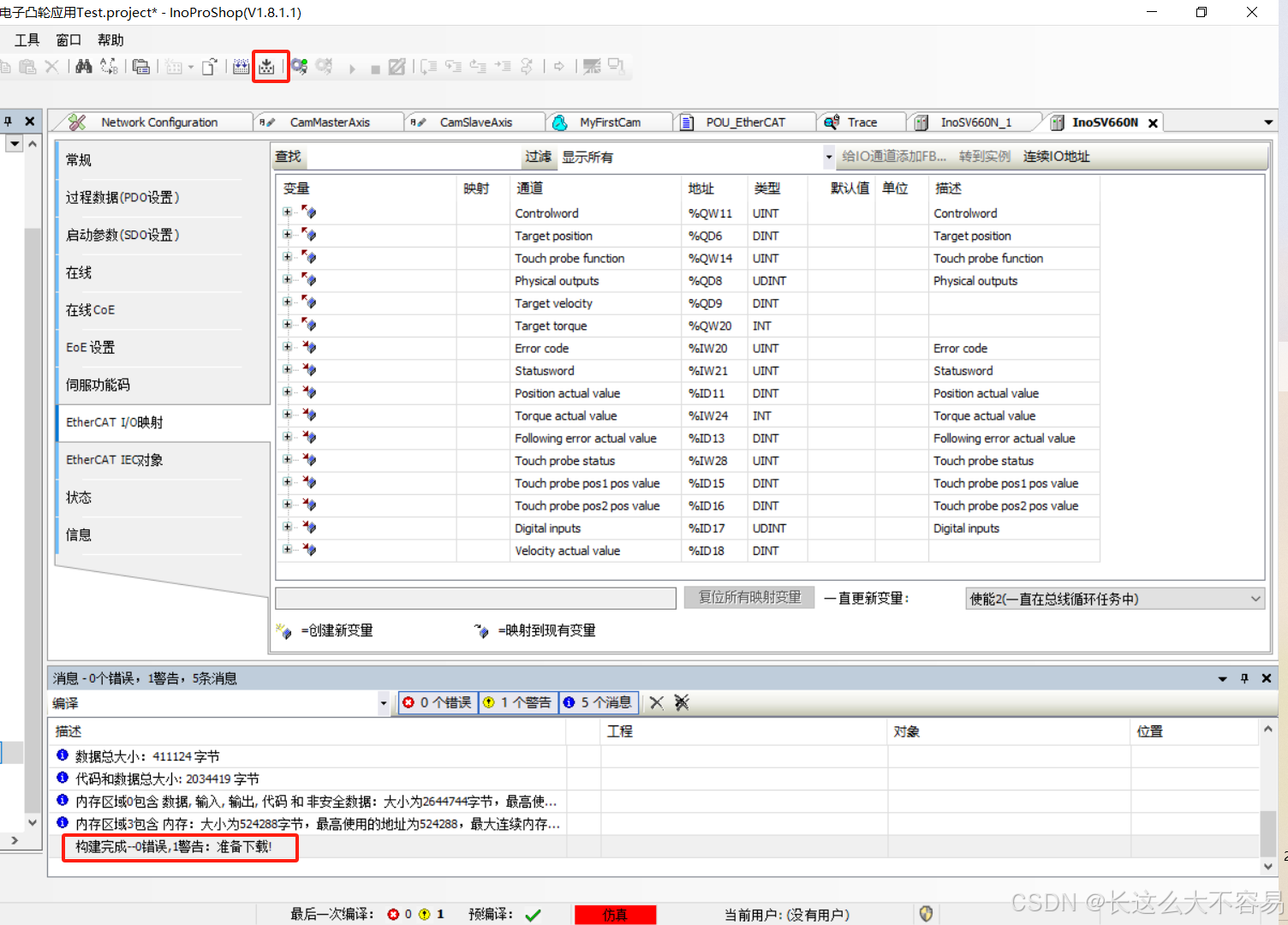

3.重新编译后没有再次报错，该报警解决
