1、前言

我们将元件模型和PCB模型管理起来，PCB模型也就时我们的实物（这里只是模拟一下，并没有严格要求尺寸大小），元件模型也就时我们模拟的实物。

2、打开元件模型库

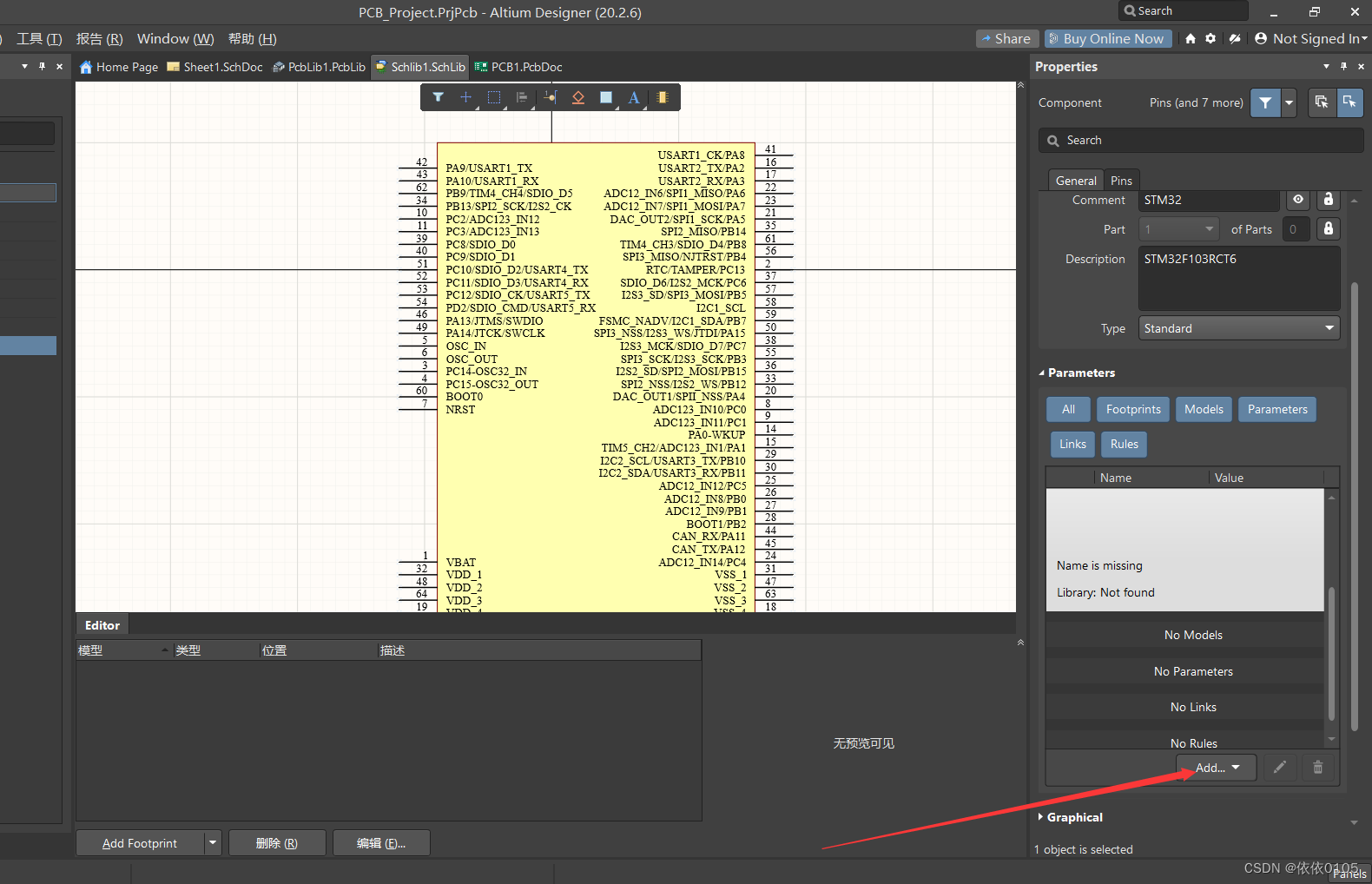

打开Schlib1.SchLib就是元件模型库，双击我们要操作的元件模型，在最右边可以看到我们的一些属性，找到属性Parameters点击Add选择Footprint将PCB模型关联起来。

游览PCB模型库，并选择PCB模型，将PCB模型和元件模型关联起来。点击确定即可。
