【AD学习记录】为什么原理图和PCB都在同一个文件夹下面了却，无法生成PCB？

已于 2022-07-28 01:39:59 修改
阅读量3.8k 收藏 8
点赞数 2
分类专栏： # AD # 实验室学习记录 文章标签： 学习
于 2022-07-19 11:00:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_55251293/article/details/125867284
版权

前几天画的板子，投完板焊完后才发现，红外接收器的编号 和 IO口的编号没有一一对应，然后丝印的字还有点小，还有三个IO口用不了，我看得很难受，想着再画一版 重投。

文章目录

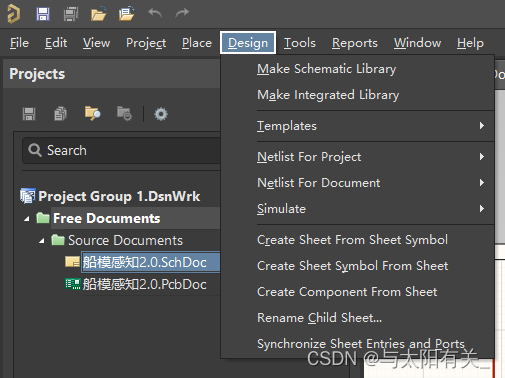

问题：但却遇到这样的问题——原理图修改了却无法更新PCB

在这里插入图片描述

解决方法：同一工程目录下

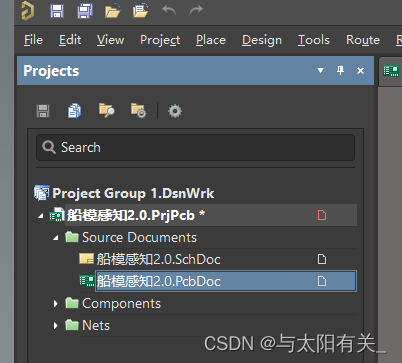

必须放在同一个工程 Project 下 像下面这样

在这里插入图片描述
在这里插入图片描述

笔记仅供自学，用来回看复习，不一定适合你，如有错误请指出。

知命者不怨天，知己者不怨人。 speaker:荀子
