一、GPIO通用输入输出口

1.GPIO简介

  • GPIO（General Purpose Input Output）通用输入输出口
  • 可配置为8种输入输出模式
  • 引脚电平：0V~3.3V，部分引脚可容忍5V[FT](可以在这个端口输入5V的电压，也认为是高电平，但是最大只能输出3.3V)
  • 输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等
  • 输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等

2.GPIO基本结构

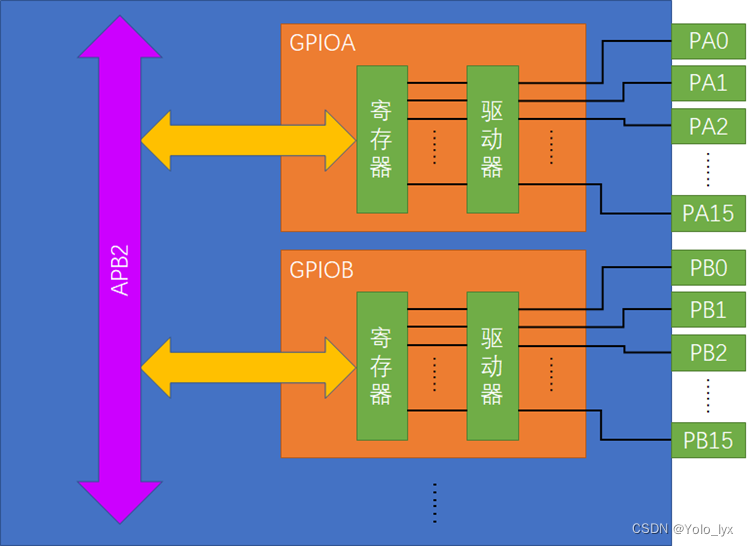

GPIO基本结构
APB2外设中心

在STM32中，所有的GPIO都是挂载在APB2外设总线上的

GPIO外设总共有16个引脚，编号0-15

一般把GPIOA的第0号引脚称作PA0，接着就是PA1、PA2、……、PA15
GPIOB同理，PB1、PB2、……、PB15
GPIO模块内主要包含了寄存器和驱动器等

寄存器：一段特殊的存储器内核，只负责存储数据。

  • 通过APB2总线对寄存器进行读写，可以完成输出电平和读取电平的功能。
  • 寄存器每一位对应一个引脚，输出寄存器写1对应的引脚输出高电平，写0对应的引脚输出低电平；输入寄存器读取为1对应的端口目前是高电平，读取为0是低电平。
  • 因为STM32是32位的单片机，所以STM32内部的寄存器都是32位的。但这个端口只有16位，所以这个寄存器只有低16位对应的有端口，高16位是没有用到的。

驱动器：用来增加信号的驱动能力。

3.GPIO位结构

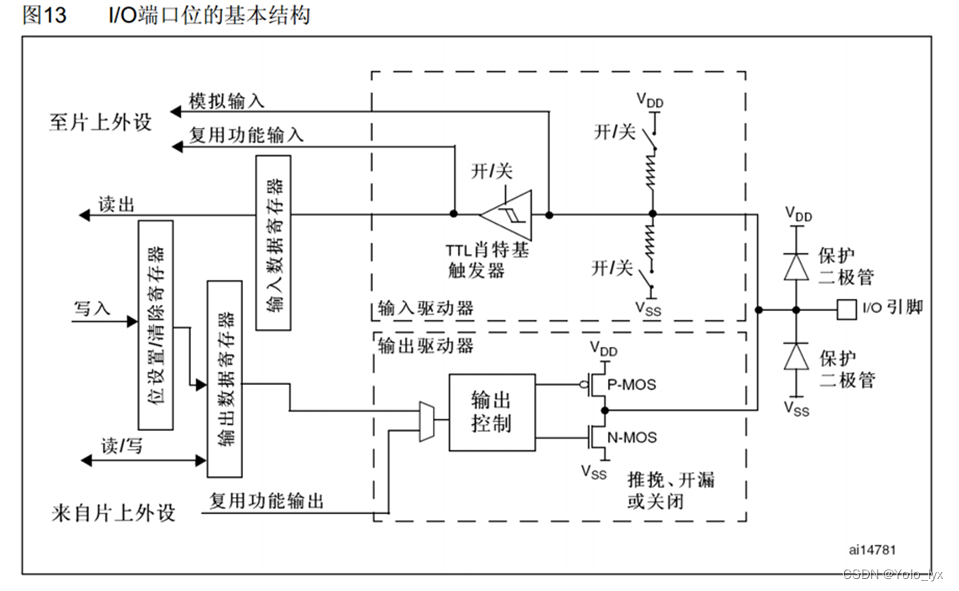

I/O端口位的基本结构

左边：3个寄存器
中间：驱动器
右边：某一个IO的引脚
整体结构——上面：输入部分，下面：输出部分

输入部分

IO引脚：接了2个保护二极管——对输入电压进行限幅

  • 如果输入电压比3.3V高，上方二极管就会导通，输入电压产生的电流就会直接流入VDD，而不会流入内部电路——避免过高的电压对内部这些电路产生伤害
  • 如果输入电压比0V低，下方二极管就会导通，电流会从VSS直接流出去，而不会从内部电路汲取电流——保护内部电路
  • 如果输入电压在0-3.3V之间，两个二极管均不会导通，对电路没有影响

IO引脚和肖特基触发器之间

  • 连接了一个上拉电阻和一个下拉电阻，上拉电阻至VDD，下拉电阻至VSS
  • 这个开关是可以通过程序进行配置
  • 上面导通、下面断开——上拉输入模式/默认为高电平的输入模式
  • 下面导通、上面断开——下拉输入模式/默认为低电平的输入模式
  • 两个都断开——浮空输入模式
  • 上拉和下拉给输入提供一个默认的输入电平，如果输入啥都不接，输入就会处于一种浮空的状态，引脚的输入电平极易受外界干扰而改变

肖特基触发器[施密特触发器]——对输入电压进行整形

  • 如果输入电压大于某一阈值，输出就会瞬间升为高电平
  • 如果输入电压小于某一阈值，输出就会瞬间降为低电平
  • 只有高于上限或者低于下限输出才会变化
  • 使用了两个比较阈值来进行判断，中间留有一定的变化范围，有效的避免因信号波动造成的输出抖动现象

肖特基触发器之后

  1. 直接写入输入数据寄存器，再用程序读取输入数据寄存器对应某一位的数据。就可以知道端口的输入电平
  2. 模拟输入(连接到ADC上)，因为ADC需要接收拟量，所以这根线接到施密特触发器前面
  3. 复用功能输入(连接到其他需要读取端口的外设上,比如串口的输入引脚等)，这根线接收的是数字量，所以在施密特触发器后面

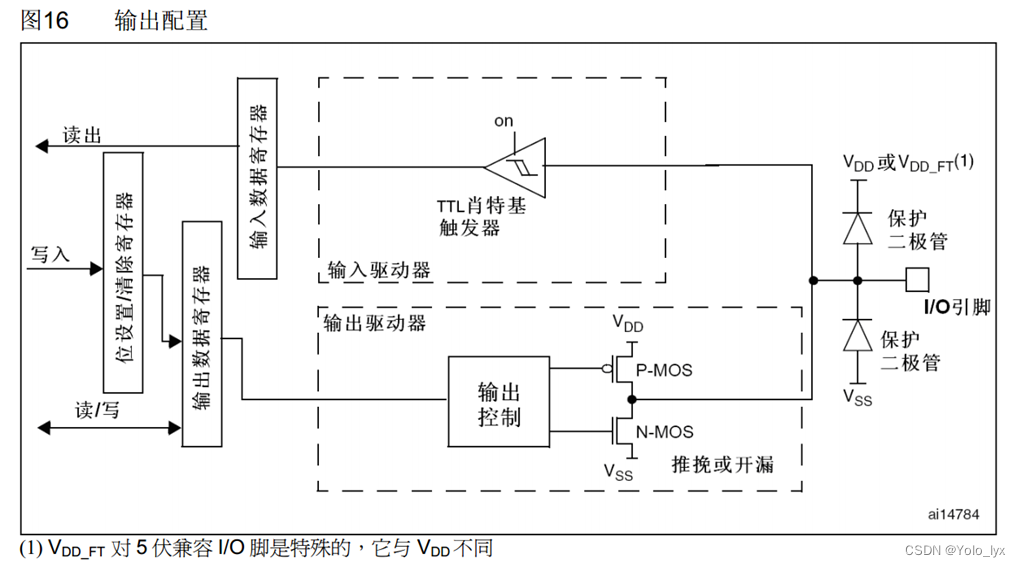

输出部分

数字部分可由输出数据寄存器或片上外设控制，两种控制方式通过数据选择器接到了输出控制部分。

输出数据寄存器——普通的IO口输出：写数据寄存器的某一位就可操作对应的某个端口.

  • 输出数据寄存器同时控制16个端口，且只能整体读写

位设置/清除寄存器：用来单独操作输出数据寄存器的某一位，而不影响其他位

单独控制某一个端口而不影响其他端口的操作方式
①读出寄存器→用按位与和按位或的方式更改某一位→将更改后的数据写回去(C语言&=和|=的操作)
比较麻烦，效率不高，对于IO口的操作不太合适
②设置位设置/清除寄存器——库函数

  • 一步到位的操作(只操作其中某一位而不影响其他位)
  • 位设置/清除寄存器的作用：

对某一位进行置1：在位设置寄存器的对应位写1，剩下不需要操作的位写0
对某一位进行清0：在位清除寄存器的对应位写1，内部电路会把这一位清零

③读写单片机STM32中的"位带"区域(跟51的位寻址作用相似)
在STM32中专门分配的有一段地址区域，这段地址映射了RAM和外设寄存器所有的位。
读写这段地址中的数据，就相当于读写所映射位置的某一位。

输出控制之后接到两个MOS管——P-MOS和N-MOS
MOS管是一种电子开关，信号控制开关的导通和关闭，开关负责将IO口接到VDD或者VSS
三种输出方式

①推挽输出模式/强推输出模式——P-MOS和N-MOS均有效

  • 数据寄存器为1，上管导通、下管断开，输出直接接到VDD——输出高电平
  • 数据寄存器为0，上管断开、下管导通，输出直接接到VSS——输出低电平
  • 高低电平均有较强的驱动能力
  • STM32对IO口具有绝对的控制权，高低电平都由STM32说了算

②开漏输出模式——P-MOS无效，N-MOS工作

  • 数据寄存器为1，下管断开，输出相当于断开——高阻模式
  • 数据寄存器为0，下管导通，输出直接接到VSS——输出低电平
  • 只有低电平有驱动能力，高电平没有驱动能力
  • 可以作为通信协议的驱动方式
    eg.I²C通信的引脚就是使用的开漏模式，在多机通信的情况下，这个模式可以避免各个设备的相互干扰
  • 可以用于输出5V的电平信号
    eg.在IO外接一个上拉电阻到5V的电源，当输出低电平时，由内部的N-MOS直接接VSS，当输出高电平时，由外部的上拉电阻拉高至5V，这样就可以输出5V电平信号，用于兼容一些5V电平的设备。

③关闭输出模式——两个MOS管均无效

当引脚配置为输入模式的时候，输出关闭，端口的电平由外部信号来控制。

4.GPIO模式

通过配置GPIO的端口配置寄存器，端口可以配置成以下8种模式

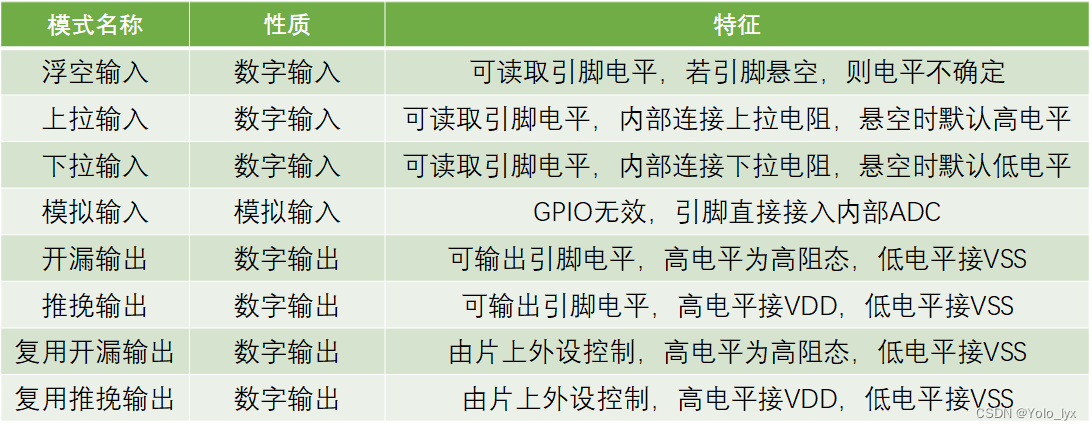

GPIO模式

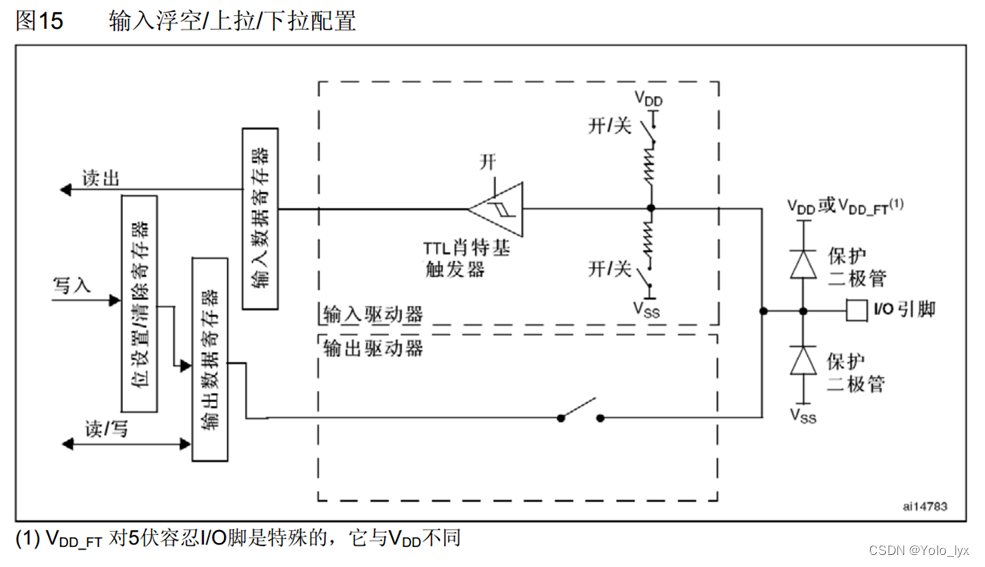

浮空/上拉/下拉输入
浮空/上拉/下拉输入

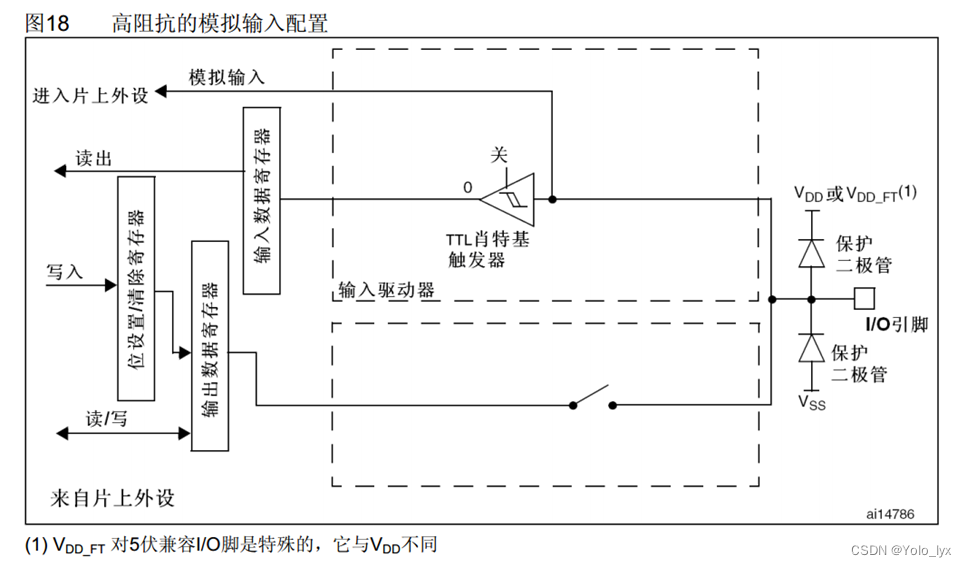

模拟输入
模拟输入
开漏/推挽输出
开漏/推挽输出
复用开漏/推挽输出
复用开漏/推挽输出

5.LED和蜂鸣器简介

  • LED：发光二极管，正向通电点亮，反向通电不亮
  • 有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定
  • 无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才可发声，调整提供振荡脉冲的频率，可发出不同频率的声音
    在这里插入图片描述

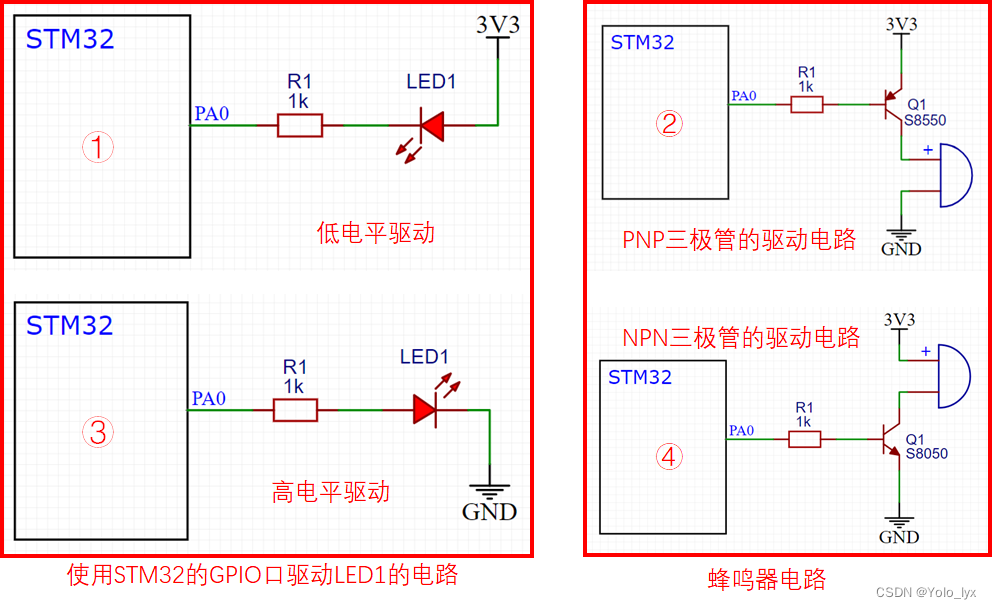

LED/蜂鸣器的硬件电路

LED/蜂鸣器的硬件电路
使用STM32的GPIO口驱动LED1的电路
①低电平驱动

  • LED正极接3.3V，负极通过一个限流电阻接到PA0上
  • 当PA0输出低电平时，LED两端产生电压差，形成正向导通电流——LED点亮
  • 当PA0输出高电平时，LED两端都是3.3V的电压，不会形成电流——LED熄灭

限流电阻一般都要接的原因：
a.防止LED因为电流过大而烧毁
b.调整LED的亮度。LED太亮——适当增大限流电阻的阻值

③高电平驱动

  • LED负极接到GND，正极通过一个限流电阻接到PA0——高电平点亮、低电平熄灭
  • 注：两种驱动方式的选择取决于IO口高低电平的驱动能力
  • 在推挽输出模式下，高低电平均有比较强的驱动能力——两种接法均可
  • 在单片机的电路里，一般倾向使用低电平驱动——很多单片机/芯片都使用高电平弱驱动、低电平强驱动的规则，一定程度上避免高低电平打架

蜂鸣器电路——三极管开关的驱动电路——最简单
对于功率稍微大一点的，直接用IO口驱动会导致STM32负担过重，用一个三极管驱动电路可以完成驱动的任务
②PNP三极管的驱动电路

  • 三极管的左边是基极，带箭头的是发射极，剩下的是集电极
  • 基极给低电平，三极管导通，通过3.3V和GND给蜂鸣器提供驱动电流
  • 基极给高电平，三极管截止，蜂鸣器就没有电流

④NPN三极管的驱动电路(与②的逻辑相反)

  • 三极管的左边是基极，带箭头的是发射极，剩下的是集电极
  • 基极给高电平，三极管导通，通过3.3V和GND给蜂鸣器提供驱动电流
  • 基极给低电平，三极管截止，蜂鸣器就没有电流

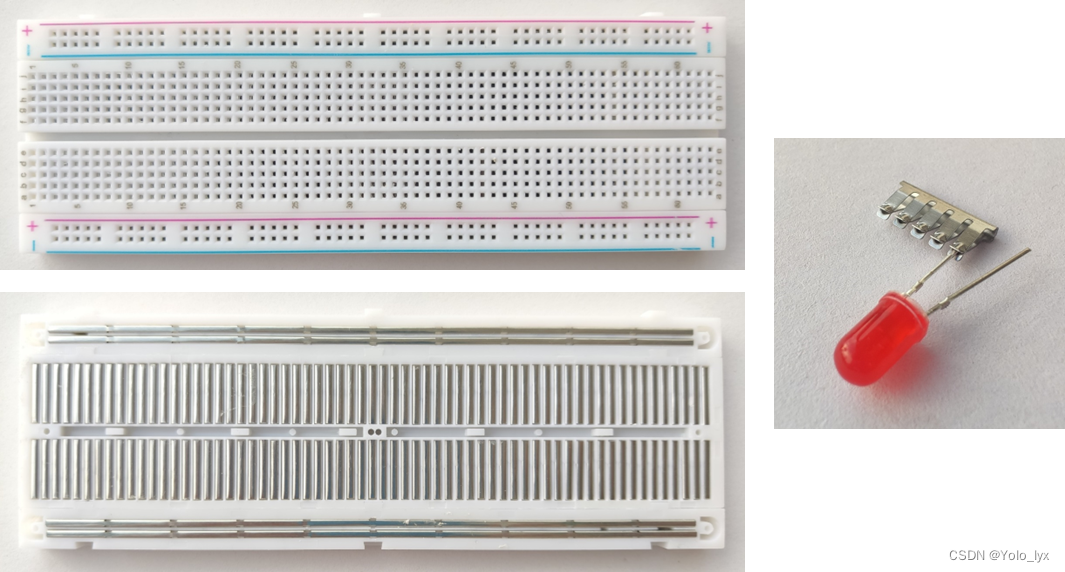

6.面包板

面包板实物图

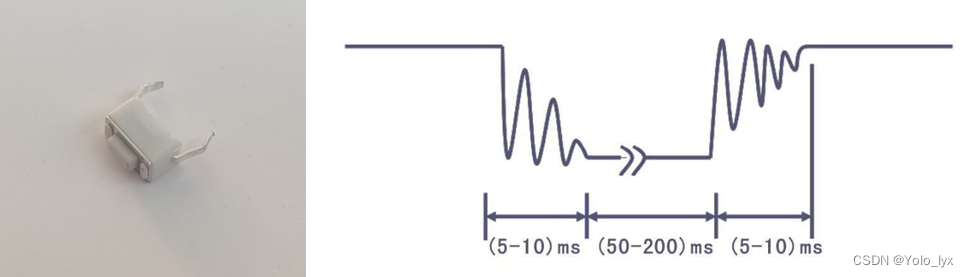

7.按键简介

  • 按键：常见的输入设备，按下导通，松手断开

上面白色的是按钮，下面有两个引脚。
按下按钮后下面两个引脚接通，松手后两个引脚自动断开。

  • 按键抖动：由于按键内部使用的是机械式弹簧片来进行通断的，所以在按下和松手的瞬间会伴随有一连串的抖动

要对这个抖动进行过滤，否则就会出现按键按一下，单片机却反映了多次的现象。
过滤方法：加延时Delay(20);

在这里插入图片描述

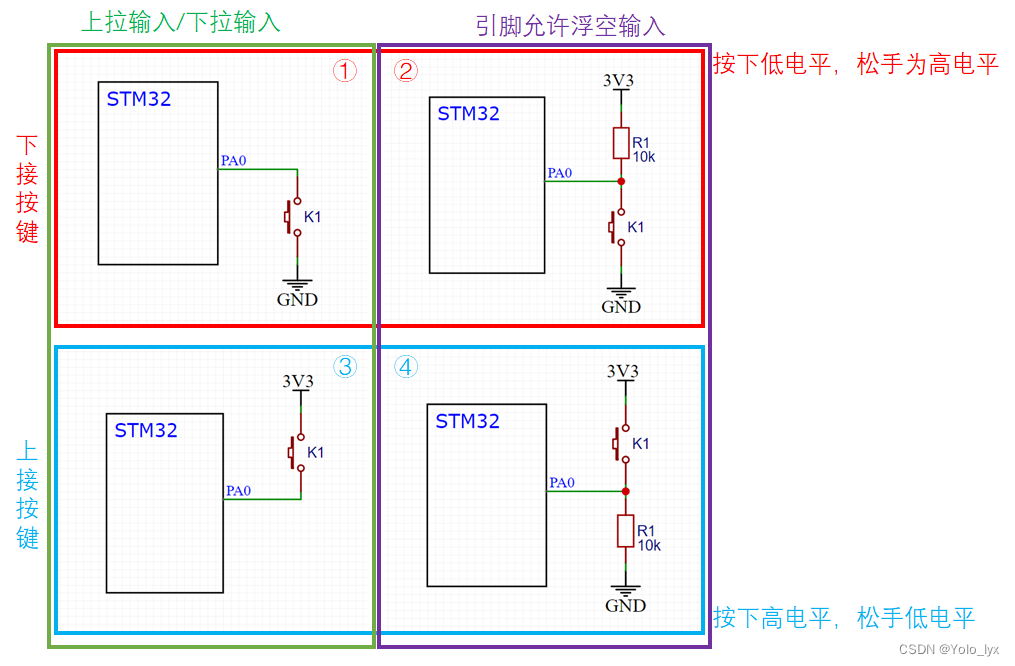

按键的硬件电路

在这里插入图片描述
①按键的最常用接法

  • 随便选取一个GPIO口，比如PA0，然后通过K1接到地。
  • 当按键按下时，PA0被直接下拉到GND，此时读取PA0口的电压就是低电平；
  • 当按键松手时，PA0被悬空，引脚电压不确定，这种接法下，必须要求PA0是上拉输入的模式，否则就会出现引脚电压不确定的错误现象。
  • 如果PA0是上拉输入的模式，引脚悬空，PA0就是高电平。
  • 所以在上拉输入的模式下，按下按键引脚为低电平，松手引脚为高电平。

②外部接了一个上拉电阻

  • 当按键松手时，引脚由于上拉作用自然保持为高电平；
  • 当按键按下时，引脚直接接到GND，把这个引脚往下拉，为低电平。
  • 这种状态下引脚不会出现悬空状态，此时PA0引脚可以配置为浮空输入或者上拉输入。
  • 上拉输入：内外两个上拉电阻共同作用——高电平更强一些，对应高电平更加稳定，但当引脚被强行拉到低时损耗会大一些。

③PA0通过按键接到3.3V

  • 要求PA0必须要配置成下拉式的模式
  • 当按键按下时，引脚为高电平；松手时，引脚回到默认值低电平。
  • 这要求单片机的引脚可以配置为下拉输入的模式，一般单片机不一定有下拉输入的模式

④再外接一个下拉电阻

  • PA0需要配置为下拉输入模式或者浮空输入模式

8.传感器模块简介

传感器模块：传感器元件的电阻会随外界模拟量的变化而变化，通过与定值电阻分压即可得到模拟电压输出，再通过电压比较器进行二值化即可得到数字电压输出

光敏电阻：光线越强，光敏电阻的阻值就越小
热敏电阻：温度越高，热敏电阻的阻值就越小
红外接收管：红外光线越强，红外接收管的阻值就越小

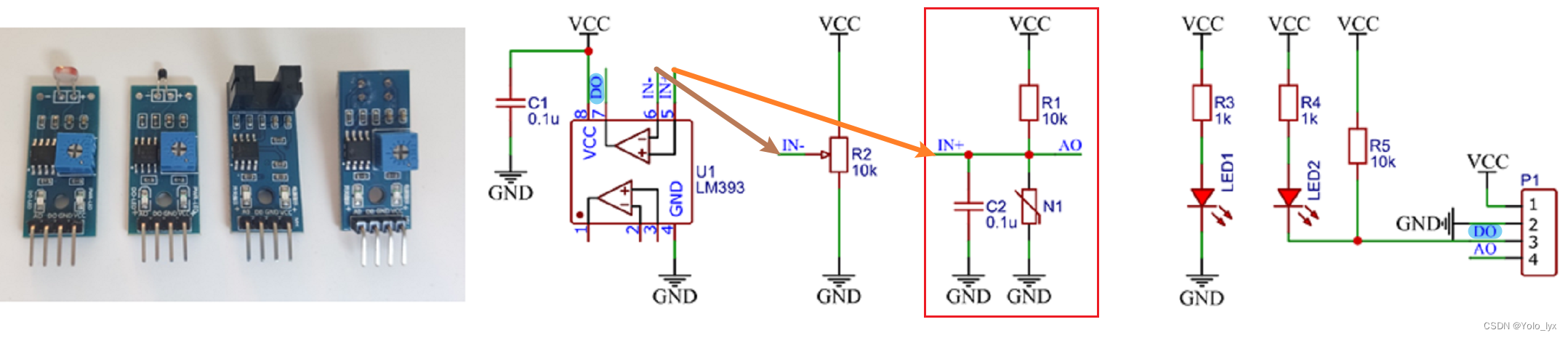

传感器模块

  • N1：传感器元件所代表的可变电阻——其阻值可以根据环境的光线、温度等模拟量进行变化。
  • R1是和N1进行分压的定值电阻，R1和N1串联，一端接在VCC正极，一端接在GND负极，构成了基本的分压电路。
  • C2是滤波电容，是为了给中间的电压输出进行滤波的，用来滤除一些干扰，保证输出电压波形的平滑。

在电路中，一端接在电路，另一端接地的电容，通常是滤波电容。
滤波电容的作用是用来保证电路稳定的，并不是电路的主要框架。
分析电路时可以先把这个电容给抹掉，使电路分析更加简单。

  • 上下拉电阻分析：
    1. N1阻值变小，下拉作用增强，中间的AO端的电压拉低，极端情况下N1阻值为零，AO输出被完全下拉，输出0V。
    2. N1阻值变大，下拉作用减弱，中间的引脚由于R1的上拉作用，电压升高，极端情况下N1阻值无穷大(相当于断路)，输出电压被R1拉高至VCC。
  • 二极化通过电压比较器LM393完成。
    LM393：芯片里面有两个独立的电压比较器电路；

剩下的是VCC和GND供电，VCC接到电路的VCC，GND接到电路的GND；
电容是一个电源供电的滤波电容。

  • 电压比较器→运算放大器[51单片机AD/DA]
传感器硬件电路

传感器硬件电路
VCC接3.3V，GND接GND，用于供电
DO数字输出随便接一个端口，比如PA0用于读取数字量
AO模拟输出-学ADC模数转换器再用

二、补充：C语言相关知识

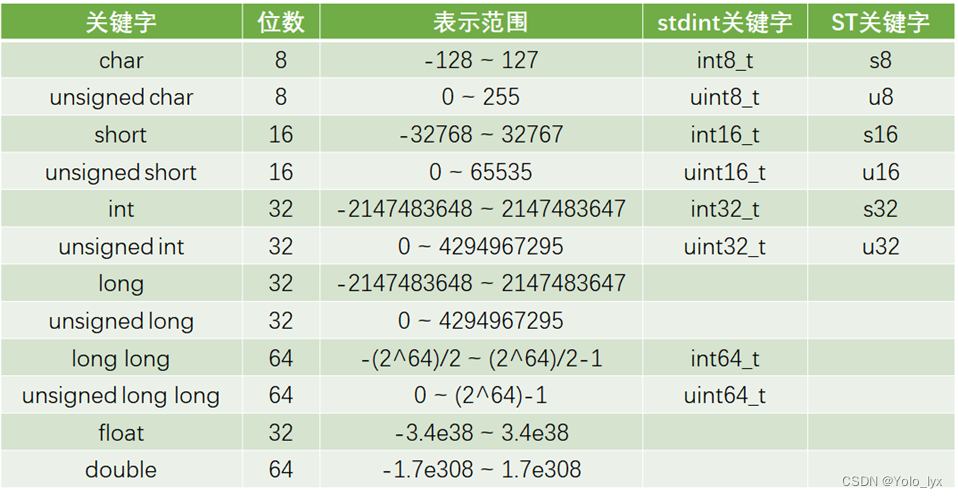

C语言数据类型

C语言数据类型

C语言宏定义

关键字：#define
用途：用一个字符串代替一个数字，便于理解，防止出错；提取程序中经常出现的参数，便于快速修改

定义宏定义：
	#define ABC 12345
引用宏定义：
	int a = ABC;	//等效于int a = 12345

C语言typedef

关键字：typedef
用途：将一个比较长的变量类型名换个名字，便于使用

定义typedef：
	typedef unsigned char uint8_t;
引用typedef：
	 uint8_t a;	//等效于unsigned char

C语言结构体

关键字：struct
用途：数据打包，不同类型变量的集合

定义结构体变量：
	struct{char x; int y; float z;} StructName;
	因为结构体变量类型较长，所以通常用typedef更改变量类型名
引用结构体成员：
	StructName.x = 'A';
	StructName.y = 66;
	StructName.z = 1.23;
或	pStructName->x = 'A';	//pStructName为结构体的地址	pStructName->y = 66
	pStructName->z = 1.23;

C语言枚举

关键字：enum
用途：定义一个取值受限制的整型变量，用于限制变量取值范围；宏定义的集合

定义枚举变量：
	enum{FALSE = 0, TRUE = 1} EnumName;
	因为枚举变量类型较长，所以通常用typedef更改变量类型名
引用枚举成员：
	EnumName = FALSE;
	EnumName = TRUE;

三、实操

3.1 输出：LED闪烁

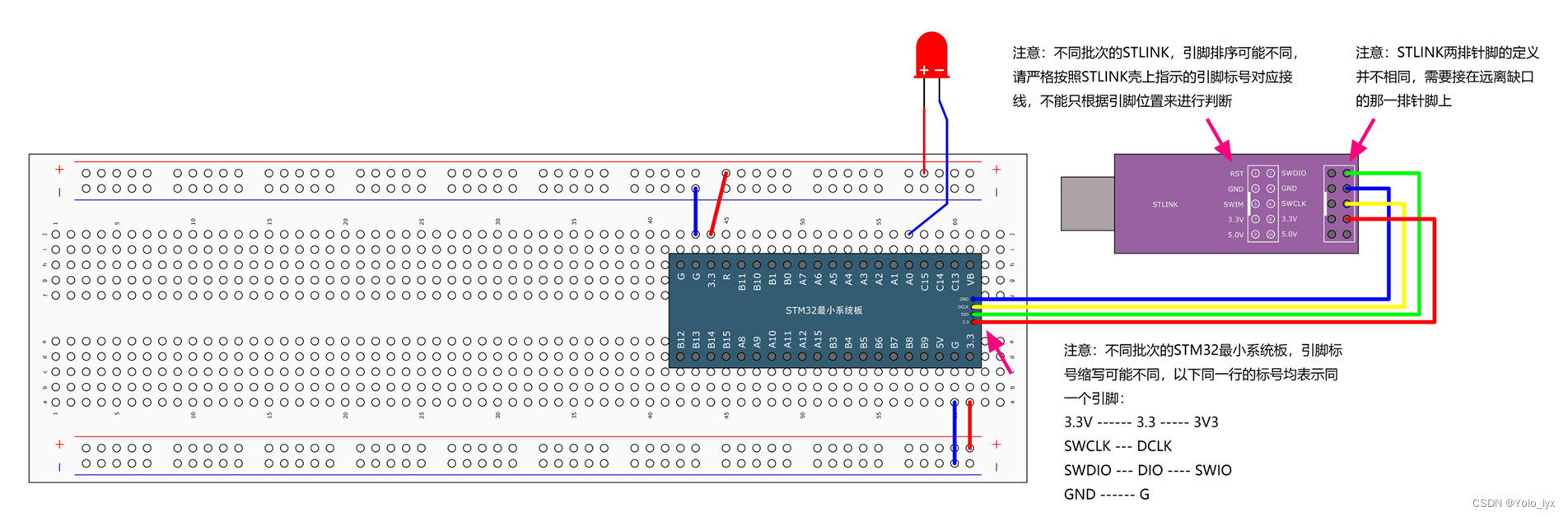

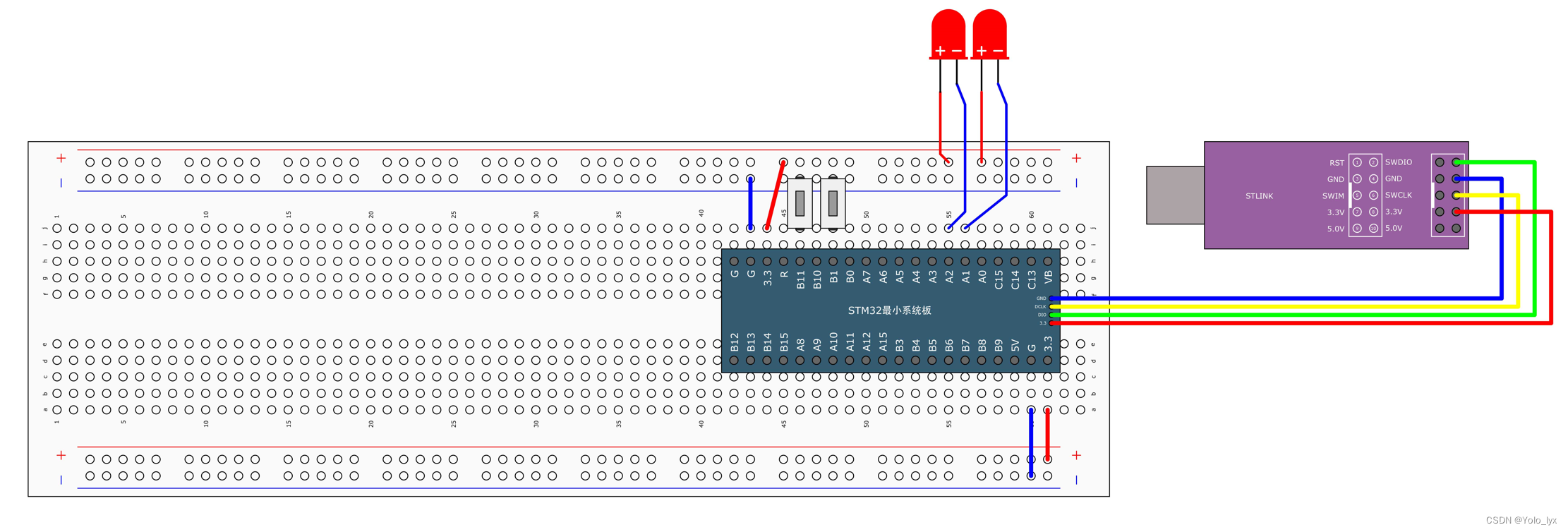

接线图

LED闪烁

代码实现

main.c

#include "stm32f10x.h"   // Device header
#include "Delay.h"

int main(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    while(1)
    {
        GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);
        Delay_ms(100);
        GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
        Delay_ms(100);
    }
}
具体分析
  • 现象：LED闪烁——每隔100毫秒，LED的亮灭状态会切换一次
  • 作用：将STM32的GPIOA的0号引脚设置为输出模式，并且循环地将引脚置为低电平和高电平，每个状态持续100毫秒。
  • 具体执行流程：
    1. 使能GPIOA的时钟。
    2. 初始化GPIOA的0号引脚为推挽输出模式，最大输出速率为50MHz。
    3. 进入无限循环。
      ·将GPIOA的0号引脚置为低电平。
      ·延时100毫秒。
      ·将GPIOA的0号引脚置为高电平。
      ·延时100毫秒。
    4. 重复步骤4-7，实现引脚的周期性高低电平切换。

3.2 输出：LED流水灯

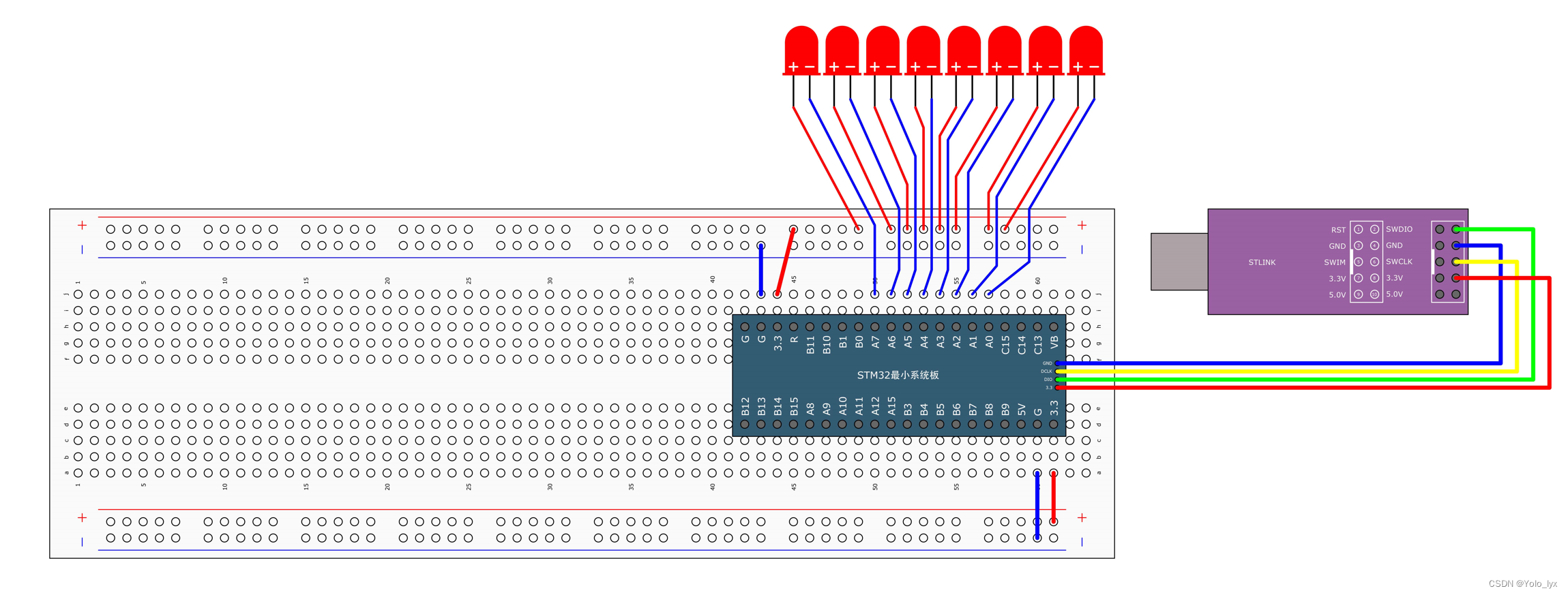

接线图

LED流水灯

代码实现

main.c

#include "stm32f10x.h"		// Device header
#include "Delay.h"

int main(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    while(1)
    {
        GPIO_Write(GPIOA ,~0x0001);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0002);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0004);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0008);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0010);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0020);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0040);
        Delay_ms(500);
        GPIO_Write(GPIOA ,~0x0080);
        Delay_ms(500);
    }
}
具体分析
  • 现象：LED流水灯
  • 作用：实现多个LED按照特定的频率依次闪烁
    具体执行流程：
    1. 使能GPIOA的时钟。
    2. 用来配置GPIO的参数。
    3. 将GPIOA的引脚配置为输出模式。
    4. 在主循环中依次控制GPIOA的引脚输出低电平来控制LED的亮灭状态。
      通过~运算符对不同的引脚进行取反操作，实现按照特定顺序闪烁的效果。
    5. 通过循环不断地执行以上操作，实现多个LED按照特定的频率依次闪烁的现象。
代码优化

main.c

#include "stm32f10x.h"		// Device header
#include "Delay.h"

int main(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    while(1)
    {
        for(int i=0;i<8;i++)
        {
            GPIO_Write(GPIOA ,~(0x0001 << i));
            Delay_ms(500);
        }
    }
}

3.3 输出：蜂鸣器

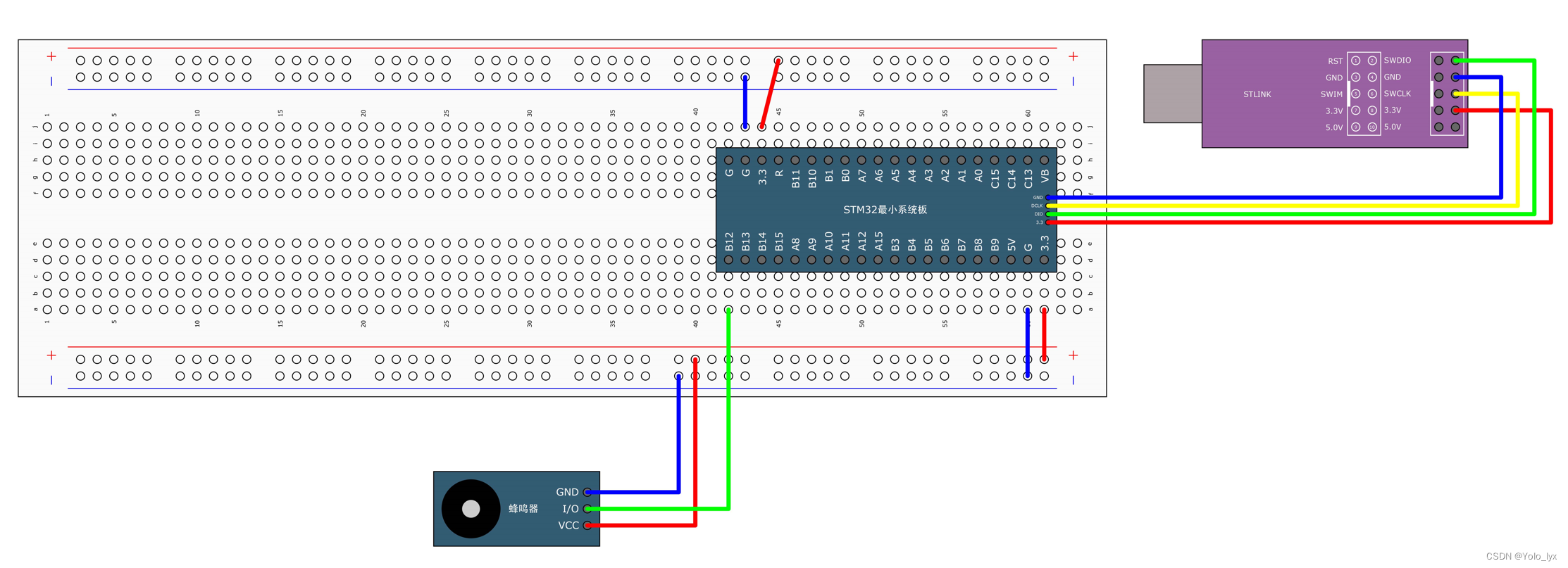

接线图

蜂鸣器

代码实现

main.c

#include "stm32f10x.h"		// Device header
#include "Delay.h"

int main(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);

    while(1)
    {
        GPIO_ResetBits(GPIOB,GPIO_Pin_12);
        Delay_ms(200);
        GPIO_setBits(GPIOB,GPIO_Pin_12);
        Delay_ms(200);
        GPIO_ResetBits(GPIOB,GPIO_Pin_12);
        Delay_ms(200);
        GPIO_ResetBits(GPIOB,GPIO_Pin_12);
        Delay_ms(700);
    }
}
具体分析
  • 作用：通过控制GPIO引脚(GPIOB的引脚12)来控制蜂鸣器的鸣叫。
  • 具体执行情况：
    1. 打开GPIOB的时钟，使能GPIOB引脚的外设时钟。
    2. 初始化一个GPIO结构体变量GPIO_InitStructure，设置引脚模式为推挽输出(GPIO_Mode_Out_PP)，设置引脚为GPIOB的所有引脚(GPIO_Pin_All)，设置引脚速度为50MHz(GPIO_Speed_50MHz)。
    3. 使用GPIO_Init函数对GPIOB进行初始化，将GPIO_InitStructure结构体的配置应用于GPIOB。
    4. 进入无限循环。
      ·将GPIOB的引脚12拉低(低电平)，使蜂鸣器静音。
      ·延时200毫秒。
      ·将GPIOB的引脚12拉高(高电平)，使蜂鸣器鸣叫。
      ·延时200毫秒。
      ·再次将GPIOB的引脚12拉低，使蜂鸣器静音。
      ·延时200毫秒。
      ·再次将GPIOB的引脚12拉低，使蜂鸣器静音。
      ·延时700毫秒。
    5. 重复执行步骤4，蜂鸣器就会以一定的时间间隔鸣叫和静音。

3.4 输入：按键控制LED

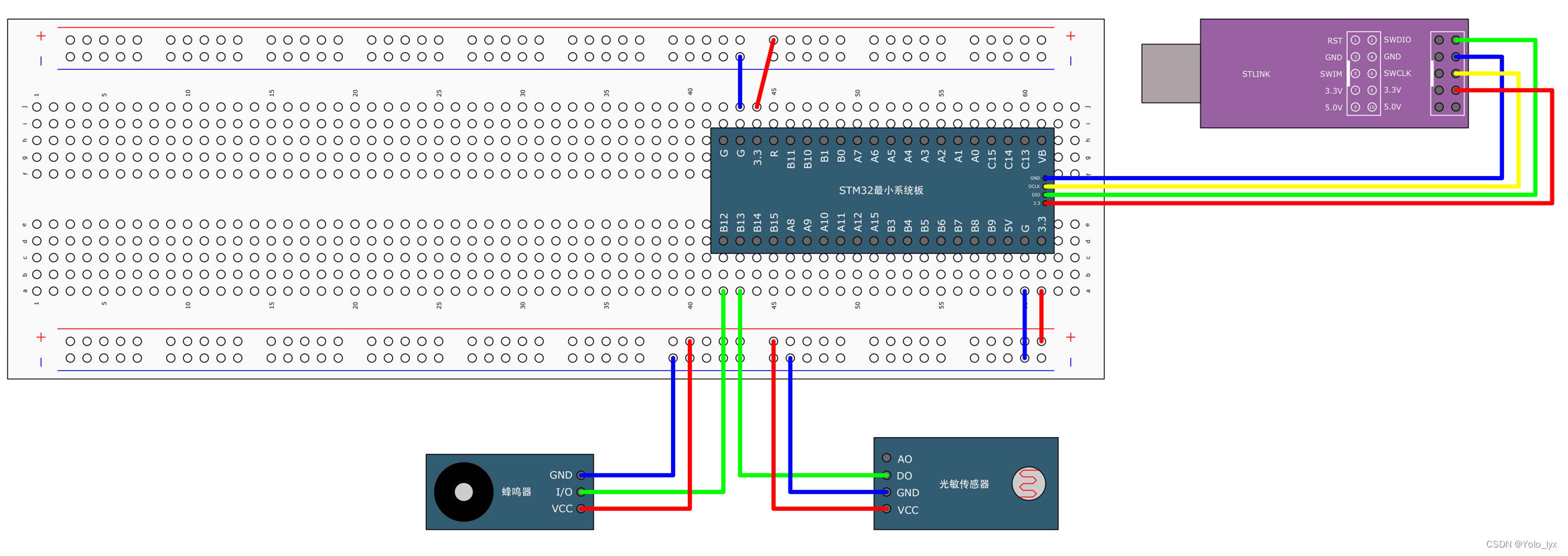

接线图

按键控制LED

调试代码
#include "stm32f10x.h"		// Device header
#include "Delay.h"

uint8_t KeyNum;

int main(void)
{
    LED_Init();

    while(1)
    {
        LED1_ON();
        LED2_OFF();
        Delay_ms(500);
        LED2_ON();
        LED1_OFF();
        Delay_ms(500);
    }
}

现象：LED1和LED2交替闪烁，每次闪烁的时间间隔为500毫秒

代码实现

mian.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"

uint8_t KeyNum;

int main(void)
{
    LED_Init();
    Key_Init();

    while (1)
    {
        KeyNum = Key_GetNum();
        if (KeyNum == 1)
            LED1_Turn();
        if (KeyNum == 2)
            LED2_Turn();
    }
}

LED.c / LED.h

#include "stm32f10x.h"		// Device header

void LED_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	        //推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    GPIO_SetBits(GPIOA,GPIO_Pin_1 | GPIO_Pin_2);
}

void LED1_ON(void)
{
    GPIO_ResetBits(GPIOA,GPIO_Pin_1);
}

void LED1_OFF(void)
{
    GPIO_SetBits(GPIOA,GPIO_Pin_1);
}

void LED1_Turn(void)
{
    if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_1)==0)
        GPIO_SetBits(GPIOA,GPIO_Pin_1);
    else
        GPIO_ResetBits(GPIOA,GPIO_Pin_1);
}

void LED2_ON(void)
{
    GPIO_ResetBits(GPIOA,GPIO_Pin_2);
}

void LED2_OFF(void)
{
    GPIO_SetBits(GPIOA,GPIO_Pin_2);
}

void LED2_Turn(void)
{
    if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_2)==0)
        GPIO_SetBits(GPIOA,GPIO_Pin_2);
    else
        GPIO_ResetBits(GPIOA,GPIO_Pin_2);
}

#ifndef __LED_H__
#define __LED_H__

void LED_Init(void);
void LED1_ON(void);
void LED1_OFF(void);
void LED1_Turn(void);
void LED2_ON(void);
void LED2_OFF(void);
void LED2_Turn(void);

#endif

Key.c / Key.h

#include "stm32f10x.h"		// Device header
#include "Delay.h"

void Key_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;            	//上拉输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);
}

uint8_t Key_GetNum(void)
{
    uint8_t KeyNum=0;

    if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1)==0)
    {
        Delay_ms(20);
        while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1)==0);
        Delay_ms(20);
        KeyNum=1;
    }
    if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11)==0)
    {
        Delay_ms(20);
        while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11)==0);
        Delay_ms(20);
        KeyNum=2;
    }

    return KeyNum;
}

#ifndef __Key_H__
#define __Key_H__

void Key_Init(void);
uint8_t Key_GetNum(void);

#endif

3.5 输入：光敏传感器控制蜂鸣器

接线图

光敏传感器控制蜂鸣器

调试代码
#include "stm32f10x.h"		// Device header
#include "Delay.h"
#include "Buzzer.h"

int main(void)
{
    Buzzer_Init();

    while(1)
    {
        Buzzer_ON();
        Delay_ms(500);
        Buzzer_OFF();
        Delay_ms(500);
        Buzzer_Turn();
        Delay_ms(500);
        Buzzer_Turn();
        Delay_ms(500);
    }
}

现象：响500ms，停500ms，始终循环。
作用：在特定时间间隔内开启和关闭蜂鸣器，并切换蜂鸣器的状态，以产生特定的声音模式或音乐节奏。
通过这些函数的组合，可以实现不同的蜂鸣器控制模式，从而产生不同的音乐效果或警报信号。

代码实现

main.c

#include "stm32f10x.h"		// Device header
#include "Delay.h"
#include "Key.h"
#include "LED.h"
#include "Buzzer.h"
#include "LightSensor.h"

uint8_t KeyNum;

int main(void)
{
    Buzzer_Init();
    LightSensor_Init();

    while(1)
    {
        if(LightSensor_Get()==1)
            Buzzer_ON();
        else
            Buzzer_OFF();
    }
}

Buzzer.c / Buzzer.h

#include "stm32f10x.h" 		// Device header

void Buzzer_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	    //推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);

    GPIO_SetBits(GPIOB,GPIO_Pin_12);
}

void Buzzer_ON(void)
{
    GPIO_ResetBits(GPIOB,GPIO_Pin_12);
}

void Buzzer_OFF(void)
{
    GPIO_SetBits(GPIOB,GPIO_Pin_12);
}

void Buzzer_Turn(void)
{
    if(GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12)==0)
        GPIO_SetBits(GPIOB,GPIO_Pin_12);
    else
        GPIO_ResetBits(GPIOB,GPIO_Pin_12);
}

#ifndef __Buzzer_H__
#define __Buzzer_H__

void Buzzer_Init(void);    //Buzzer_Init() 用于初始化蜂鸣器
void Buzzer_ON(void);      //Buzzer_ON() 用于开启蜂鸣器
void Buzzer_OFF(void);     //Buzzer_OFF() 用于关闭蜂鸣器
void Buzzer_Turn(void);    //Buzzer_Turn() 用于切换蜂鸣器的状态

#endif

LightSensor.c / LightSensor.h

#include "stm32f10x.h"                  // Device header

void LightSensor_Init()
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;	    //上拉输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);
}

uint8_t LightSensor_Get(void)
{
    return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13);
}

#ifndef __LightSensor_H__
#define __LightSensor_H__

void LightSensor_Init();
uint8_t LightSensor_Get(void);

#endif
想坠入漫天星河随黑夜隐退
关注
  • 0
    点赞
  • 踩
  • 1
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
TMS320C6748 DSP视频教程-12-1-通用输入输出口 GPIO(1-3).rar
02-06
12-1-1-通用输入输出口 GPIO-相关例程演示 12-1-2-通用输入输出口 GPIO-管脚复用配置 12-1-3-通用输入输出口 GPIO-输入输出模式
创龙TMS320F2837xD技术参考手册-第7章：通用输入输出口(GPIO).pdf
05-07
创龙TMS320F2837xD技术参考手册-第7章：通用输入输出口(GPIO).pdf 由创龙工程师联合一众电子开发爱好者联合翻译的最新TMS320F2837xD中文翻译数据手册现在可以下载了。您再也不用打开着某某翻译词典，一边翻译，一边...
STM32——GPIO输入
m0_74460550的博客
09-15 1264
•传感器模块：传感器元件（光敏电阻热敏电阻红外接收管等）的电阻会随外界模拟量的变化而变化，通过与定值电阻分压即可得到模拟电压输出，再通过电压比较器进行二值化即可得到数字电压输出。
输入捕获时，GPIO引脚的输入方式如何设置？
xptianwei的博客
04-17 1836
问题引出：在正点原子的“输入捕获试验”中，目的是捕获高电平的持续时间，也就是捕获按键WK_UP的按下时间。在外围电路中，按下WK_UP，PA0是高电平。 按照《STM32中文参考手册》8.1.11外设的GPIO配置要求，需要把PA0配置为浮空输入。如图所示： 但是在历程代码里把PA0配置为下拉输入。结果：配置为下拉输入，程序正常运行；配置为浮空输入，程序无法运行。 疑问解答： 我们...
【51/STM32】详解单片机GPIO口输入输出的各种模式
热门推荐
土小豆的博客
05-10 1万+
通用型输入输出端口，简称GPIO口，是单片机与其他外围设备和电路进行信息交换和控制的桥梁。本文从复习模电中所学的场效应管开始，逐步引出开漏输出与推挽输出的概念及阐述其原理，并结合点亮一盏LED灯的实例进一步探讨IO口的输出模式；随后介绍单片机的输入电路；在此基础上，结合IO口输入与输出模式的性质介绍标准双向IO口和准双向IO口的特点；最后分别对51单片机和STM32单片机的IO口结构进行讲解，其中重点对STM32单片机的GPIO寄存器和工作原理进行介绍。
嵌入式软件开发-最基本的GPIO口详细配置过程及原理--学习单片机的基石
BBA_Code的博客
11-26 2703
我们在学习单片机的过程中，每次学习一个新的外设，我们一定要去弄懂这个外设的概念，要彻底明白这个外设是用来干嘛的，这样也方便我们去理解记忆外设的配置流程，对于概念，字面意思我们要对适当的去记忆，不然别人问起，我们自己知道但不会表达，也不行哈，自己去适当的记忆也有利于我们对单片机的体系结构有个整体的把握，掌控全局，逐个击破。也就是说，一个引脚可以有很多作用，但是默认为IO口，如果想使用一个 GPIO内置外设的功能引脚，就需要GPIO的复用，那么当这个 GPIO 作为内置外设使用的时候，就叫做复用。
单片机GPIO
cai88453626的博客
04-27 591
GPIO(general purpose intput output)是通用输入输出端口的简称，可以通过软件来控制其输入和输出。51单片机芯片的GPIO引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。高电平2.2V以上，低电平0.8V以下STC89C52，此芯片共有40引脚，其中GPIO引脚带有Px.x，共达32个，分为4组。具体某个引脚有什么功能，可以查阅STC89CXX芯片数据手册获取信息。
LK32T102学习2-GPIO
和风化雨
12-25 4192
GPIO
单片机GPIO 口输入输出详解
darin_wang的博客
06-04 4435
单片机GPIO功能： 一、输入功能: 1.悬浮输入模式： 这种结构的输入阻抗较高，可以用于模拟信号转换为数字信号的场合使用，类似于“墙头草，两边倒” 保护二极管D1和D2的作用是防止从外部管脚输入的电压过高（比如说5V）或者过低（比如说负值）从而损坏引脚电路，通常选用导通压降比较低的锗二极管或肖特基势垒二极管作为保护二极管。（利用二极管压降，抬升或者降低电平，使电平尽量接近理论值） 2.中断悬浮输入模式： 3.上拉输入模式： 将引脚上不确定的电平信号通过一个上拉电阻到高电平（起到固定电平的作用），电阻同
TMS320C6748 DSP视频教程-12-1-通用输入输出口 GPIO(4-6).rar
02-06
12-1-4-通用输入输出口 GPIO-中断 12-1-5-通用输入输出口 GPIO-EDMA3 12-1-6-通用输入输出口 GPIO-单步调试及测量代码执行时间
TMS320C6748 DSP 技术参考手册 (Rev. A)-19 通用输入_输出口 (GPIO).pdf
08-16
c6748输入输出参考
DSPF28335GPIO
05-28
PIO（General-Purpose Input/Output）——通用输入/输出口；  DSP28335 GPIO模块分为三类IO口：PORTA(0-31),PORTB(32-63),PORTC(64-87) 对GPIO模块的设置主要通过三类寄存器来完成，分别是：控制寄存器、数据寄存器...
STM32单片机（三）第三节：GPIO输入
AnChenliang_1002的博客
05-30 1030
本大节主要学习GPIO通用输入输出口，包含两部分，第一小节主要学习GPIO的输出，第二小节是写三个简单的程序进行练习，分别是LED闪烁、LED流水灯、蜂鸣器等；第三小节是学习GPIO输入，第四小节是写两个简单的程序进行练习，分别是按键控制LED和光敏传感器控制蜂鸣器； 本小节主要学习GPIO的输入部分；
STM32F103C8T6-GPIO学习笔记1
喝雪碧不加盐的博客
08-03 4823
STM32F103C8T6，STM32 的GPIO口的简介；基本结构；GPIO的8种输入输出模式的区别。（浮空输入、上拉输入、下拉输入、模拟输入、开漏输出、推挽输出、复用开漏输出、复用推挽输出）
关于单片机使用继电器时为什么要在继电器电路上加接二极管
Big_Mao的博客
03-24 5683
继电器电路上加接二极管的问题
GPIO输入和输出以及八种工作模式
qq_44386182的博客
03-05 3067
GPIO （general purpose input output）是通用输入输出端口的简称简单来说就是软件可控制的引脚，STM32芯片的GPIO引脚与外部传感器连接起来，从而实现与外部通讯、控制以及数据采集的功能。1.引脚全是GPIO？答案是否定的，不是所有引脚都是GPIO。
嵌入式学习笔记——认识STM32的 GPIO口
qq_41954556的博客
03-06 4314
GPIO结构图介绍以及模式介绍
stm32GPIO口的介绍
m0_71827453的博客
07-16 146
开关处是上拉电阻和下拉电阻，设置为上拉电阻是上面开关闭合，接上VDD的高电平，下拉电阻也一样，此作用为了保证不在浮空状态。MOS是一种电子开关，推挽输出模式两个都在工作，寄存器为1时输出高电平，0是输出低电平，都是有较强的驱动能力，也称强推出输出模式。开漏输出只有N-MOS工作，寄存器为1时，下管断开，高阻态模式，寄存器为0时，输出低电平，只有低电平又驱动能力，主要用途有避免设备干扰，在外接5V时可以输出5V信号。输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等。
STM32快速入门（串口传输之USART）
最新发布
m0_52566365的博客
05-08 1347
STM32实现USART串口传输，记录了自己学习时的许多细节。
通俗解释gpio口的八中输入输出模式
03-31
GPIO口是General Purpose Input/Output的缩写，是通用输入/输出口，可以用来连接各种外部设备。GPIO口的输入输出模式有以下8种： 1. 输入模式：该模式下，GPIO口只能接收外部设备的输入信号，不能输出信号。 2. 输出模式：该模式下，GPIO口只能向外部设备输出信号，不能接收信号。 3. 上拉输入模式：该模式下，GPIO口内部连接一个上拉电阻，当外部设备不输出信号时，GPIO口输入为高电平。 4. 下拉输入模式：该模式下，GPIO口内部连接一个下拉电阻，当外部设备不输出信号时，GPIO口输入为低电平。 5. 开漏输出模式：该模式下，GPIO口输出为一个开漏输出，即输出端只能拉低，不能拉高。 6. 推挽输出模式：该模式下，GPIO口输出为一个推挽输出，即输出端可以拉高也可以拉低。 7. 准双向模式：该模式下，GPIO口可以同时输出和输入信号。 8. 外部中断模式：该模式下，GPIO口可以触发外部中断，当外部设备发生中断信号时，可以通过GPIO口来通知处理器。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
