STM32-PWM驱动硬件

本文来自于《STM32——江科大》的笔记整理。

文章目录

有关定时器和PWM的介绍 --》见 STM32—TIM定时器

7.3.1 驱动LED呼吸灯

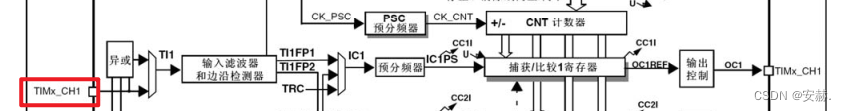

因为我们选择的是TIM_CH1_ETR通道,所以我们选择PA0口

在这里插入图片描述

我们要产生一个频率为1kHz,占空比为50%，分辨率为1%的PWM波形

ARR+1=100。CCR=50。PSC+1=720

PWM.c
#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);//开启TIM2时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA时钟

//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//开启AFIO时钟
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);//开启TIM2部分重映射
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);//关闭PA15的JTDI功能

	GPIO_InitTypeDef GPIO_InitStructure;
	//将输出控制权转移给片上外设，需要配置复用推挽输出
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//选择内部时钟驱动（定时器上电后默认就是使用内部时钟）
	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;//设置时钟分频
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;		//PSC
    //溢出一次就进中断（必须配置，否则上电会被随意赋值）
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	//防止之后如果换了TIM,结构体成员不确定而出现问题
	//给结构体赋初始值，
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//设置输出比较模式（PWM模式1）
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//设置输出比较极性（高极性）
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//开启使能
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	//配置第一个输出比较通道
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);//启动定时器
}
//封装一个函数直接可以改变CCR的值
void PWM_SetCompare1(uint16_t Compare)
{
    //直接更改CCR的值
	TIM_SetCompare1(TIM2, Compare);
}
PWM.h
#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare1(uint16_t Compare);

#endif
main.c
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"

uint8_t i;

int main(void)
{
	OLED_Init();
	PWM_Init();

	while (1)
	{
		for (i = 0; i <= 100; i++)
		{
			PWM_SetCompare1(i);
			Delay_ms(10);
		}
		for (i = 0; i <= 100; i++)
		{
			PWM_SetCompare1(100 - i);
			Delay_ms(10);
		}
	}
}
注意：

在引脚重映射的时候，GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable , ENABLE);

该参数关闭了所有的调试端口，一旦下载到程序里面，再使用STLINK就下载不进去程序了，

这是就只能使用串口下载，下载一个新的，没有解除调试端口的程序，才能把调试端口弄回来

7.3.2 驱动舵机

连线图

在这里插入图片描述

输入PWM信号要求：周期为20ms，高电平宽度为0.5ms~2.5ms
在这里插入图片描述

时钟频率–>72000000

求 周期为20ms 则频率为 50Hz (PSC和ARR的值并不固定)

设置PSC–>72 | 1000000 |

设置ARR–>20000 | 50 |

此时 20k对应20ms

​ 那 500对应0.5ms ----2500对应2.5ms

设置占空比(CCR/ARR)–> 500

注意连线的GPIO口（PA1），选择对应的输出比较通道（TIM2_CH2）

PWM.h
#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare2(uint16_t Compare);

#endif
PWM.c
#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 20000 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC2Init(TIM2, &TIM_OCInitStructure);//配置输出比较通道（TIM_CH2）

	TIM_Cmd(TIM2, ENABLE);
}

void PWM_SetCompare2(uint16_t Compare)
{
	TIM_SetCompare2(TIM2, Compare);
}
Servo.h
#ifndef __SERVO_H
#define __SERVO_H

void Servo_Init(void);
void Servo_SetAngle(float Angle);

#endif
Servo.c
#include "stm32f10x.h"                  // Device header
#include "PWM.h"

void Servo_Init(void)
{
	PWM_Init();
}
/*
输入PWM信号要求：周期为20ms，高电平宽度为0.5ms~2.5ms
0 - 180
500 - 2500
换算对应的比例   x/180*2000+500
*/
void Servo_SetAngle(float Angle)
{
	//设置占空比
	PWM_SetCompare2(Angle / 180 * 2000 + 500);
}
main.c
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Servo.h"
#include "Key.h"

uint8_t KeyNum;
float Angle;

int main(void)
{
	OLED_Init();
	Servo_Init();
	Key_Init();

	OLED_ShowString(1, 1, "Angle:");

	while (1)
	{
		KeyNum = Key_GetNum();
		if (KeyNum == 1)
		{
			Angle += 30;
			if (Angle > 180)
			{
				Angle = 0;
			}
		}
		Servo_SetAngle(Angle);
		OLED_ShowNum(1, 7, Angle, 3);
	}
}

7.3.3 驱动直流电机

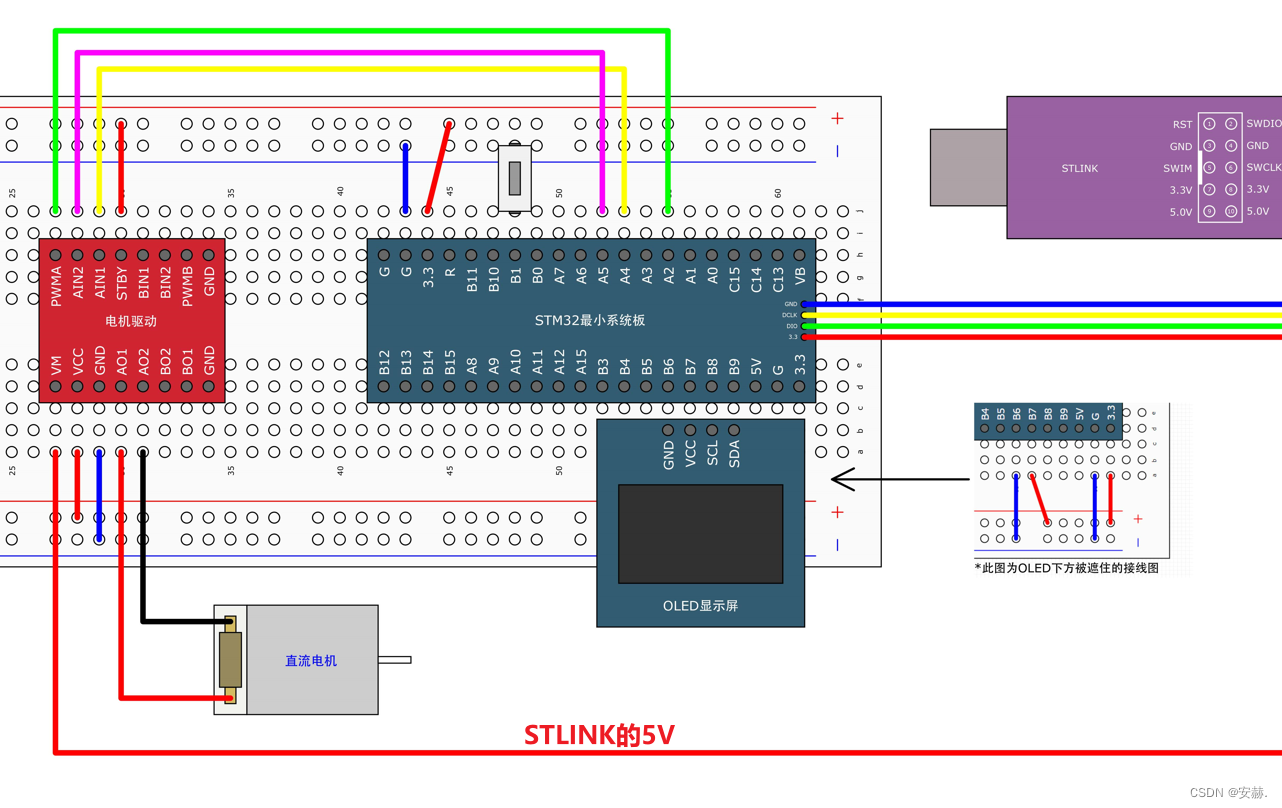

连线图

在这里插入图片描述

注意连线的PWMA口（PA2），选择对应的输出比较通道（TIM2_CH3）

PWM.h
#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare3(uint16_t Compare);

#endif
PWM.c
#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//交给片上外设，使用复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 36 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC3Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);
}

void PWM_SetCompare3(uint16_t Compare)
{
	TIM_SetCompare3(TIM2, Compare);
}
Motor.h
#ifndef __MOTOR_H
#define __MOTOR_H

void Motor_Init(void);
void Motor_SetSpeed(int8_t Speed);

#endif
Motor.c
#include "stm32f10x.h"                  // Device header
#include "PWM.h"

void Motor_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	PWM_Init();
}

void Motor_SetSpeed(int8_t Speed)
{
	if (Speed >= 0)
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_4);//高
		GPIO_ResetBits(GPIOA, GPIO_Pin_5);//低
		PWM_SetCompare3(Speed);
	}
	else
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_4);
		GPIO_SetBits(GPIOA, GPIO_Pin_5);
		PWM_SetCompare3(-Speed);
	}
}
main.c
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Motor.h"
#include "Key.h"

uint8_t KeyNum;
int8_t Speed;

int main(void)
{
	OLED_Init();
	Motor_Init();
	Key_Init();

	OLED_ShowString(1, 1, "Speed:");

	while (1)
	{
		KeyNum = Key_GetNum();
		if (KeyNum == 1)
		{
			Speed += 20;
			if (Speed > 100)
			{
				Speed = -100;
			}
		}
		Motor_SetSpeed(Speed);
		OLED_ShowSignedNum(1, 7, Speed, 3);
	}
}

百度网盘

PWM驱动呼吸灯
链接：https://pan.baidu.com/s/1tv5TIzhIRJZ9KbLy3j-yyA?pwd=1234
提取码：1234
–来自百度网盘超级会员V2的分享
PWM驱动舵机
链接：https://pan.baidu.com/s/1RhUo8pQipcG0TKtt0zYuyg?pwd=1234
提取码：1234
–来自百度网盘超级会员V2的分享
PWM驱动直流电机
链接：https://pan.baidu.com/s/1W151fYxEttfbxodG1Q5bEQ?pwd=1234
提取码：1234
–来自百度网盘超级会员V2的分享
