UDS诊断（ISO14229-1） 85服务

功能简介

85服务，即 ControlDTCSetting（控制 DTC 设置）服务，该服务用于停止或继续ECU中 DTC 状态位的更新（是否记录DTC）。

可以使用 ControlDTCSetting（控制 DTC 设置）请求消息来停止个别ECU或一组ECU中 DTC 状态位的更新。

应用场景

常见场景：

• 用于在诊断刷写的过程中关闭DTC记录，因为在刷写的过程中往往是针对某个ECU节点单独进行刷写，其他的对手件ECU节点始终处于正常工作状态，那么此时应当发送功能寻址给到各ECU节点使得其停止记录DTC，刷写完成之后在重新开启对手件DTC记录功能即可。
• 用于某些特殊不需要记录DTC的场景；

DTC控制基本原理

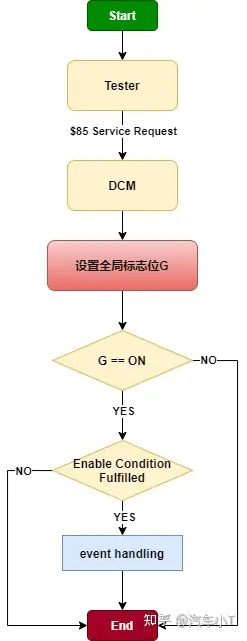

针对85服务的通信控制过程会经过如下几个AUTOSAR BSW模块进行处理，然后完成最终的通信控制，具体步骤如下：

• Client 发送诊断指令给到Server，Server接收到指令后内部会置位某全局变量；
• 软件内部故障触发时，会首先检查如下两个条件是否满足才会进行event的处理；
  • 1、enable condition是否满足；
  • 2、DTC控制有无关闭(85服务)；

只有当enable condition满足并且抑制DTC上报的开关为FALSE的情况下，上报的故障事件才能够得到进一步处理；

请求和响应

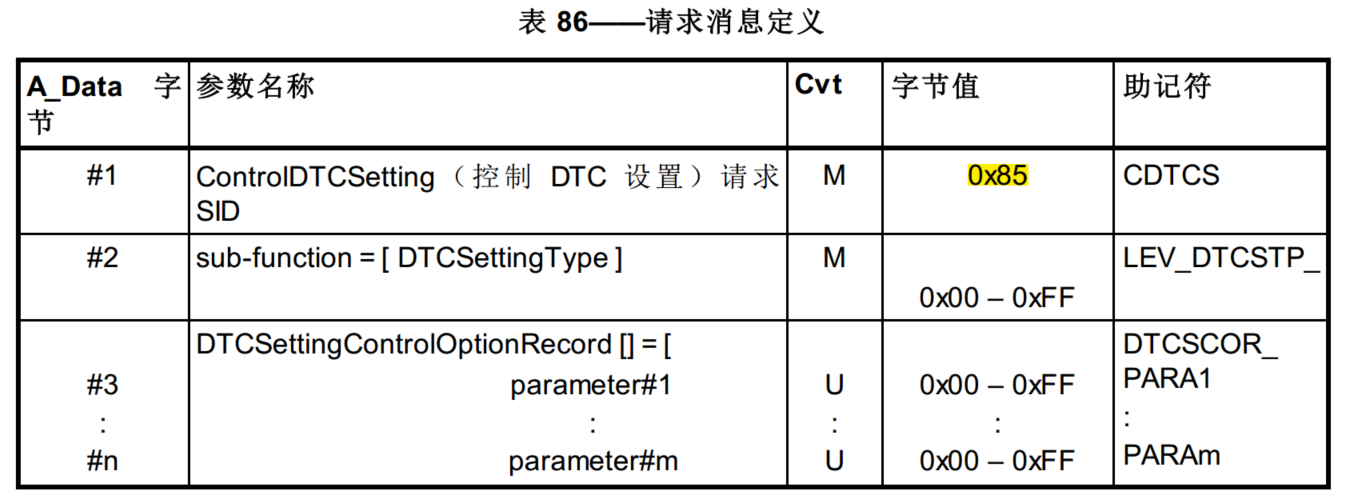

1、请求

基本格式

归纳起来，诊断的request格式无非以下两种：

<SID> + <Sub-function> + <Parameter>

<SID> + <Parameter>

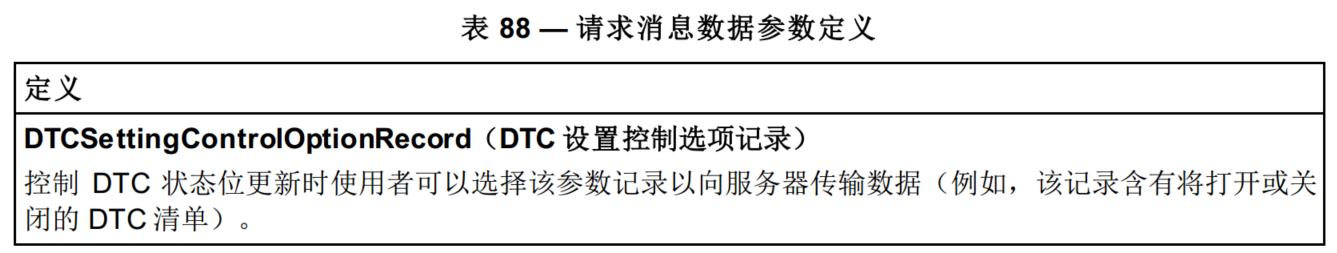

即有无sub-function的区别。Parameter可以是DID，可以是输入参数，可以是自定义的值，字节数视具体要求而定。

2、子功能

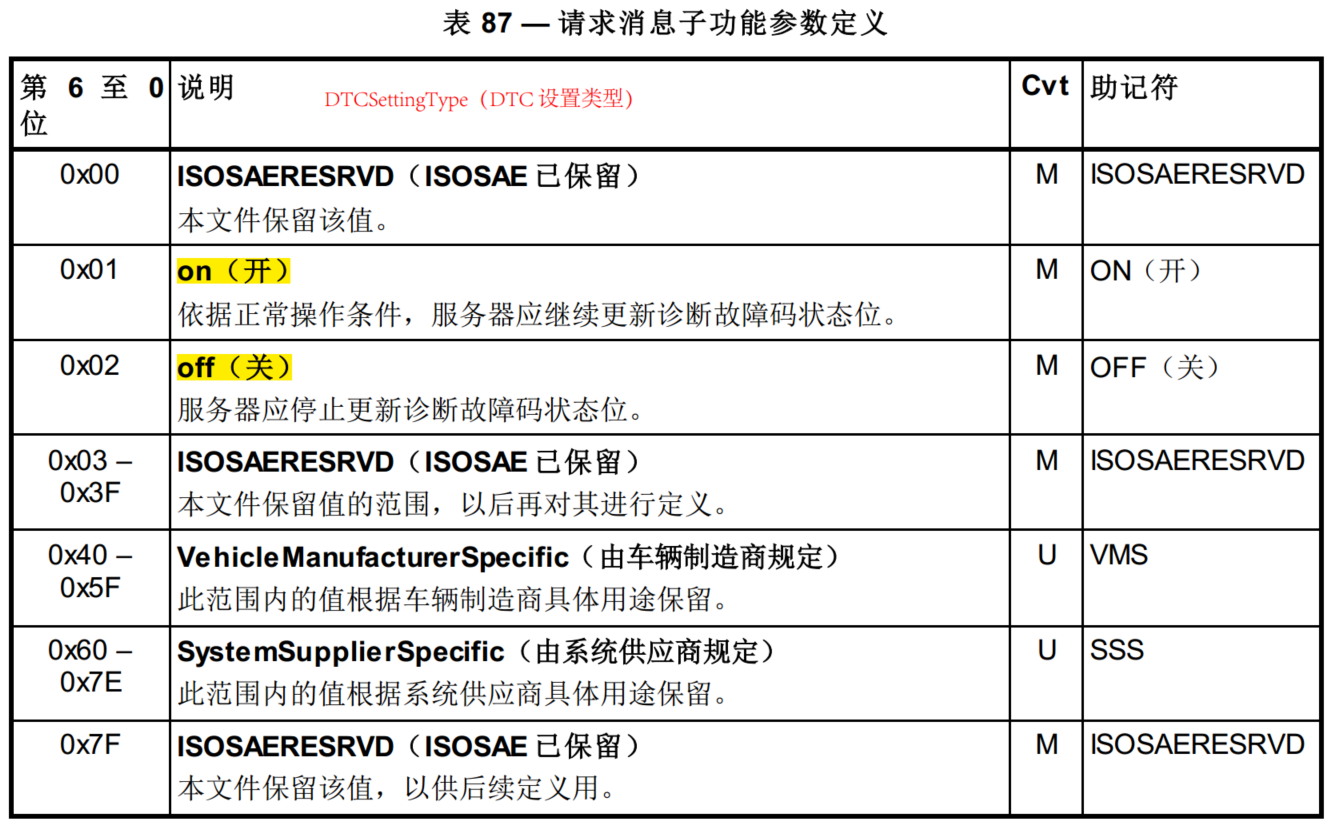

子功能参数定义（1字节数据）：

• Bit7：抑制肯定响应消息指示位suppressPosRspMsgIndicationBit
  • 0=False：需要肯定响应
  • 1=True：禁止肯定响应
• Bit6-0：子功能参数值（0x00~0x7F）

无。

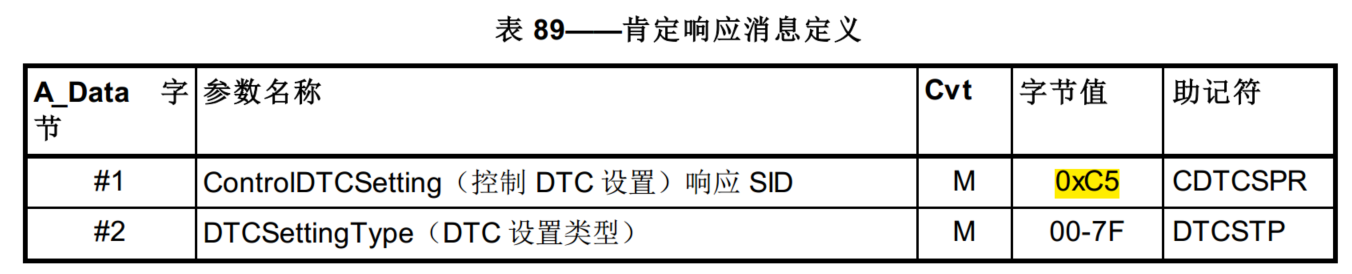

3、肯定响应

基本格式：

<SID + 0x40> + <Sub-function> + <Parameter>

<SID + 0x40> + <Parameter>

要注意，第一个字节是由SID和0x40的和构成。这里的Parameter项是optional的，具体要看协议规定。

4、否定响应

基本格式:

<0x7F> + <SID> + <NRC>

看起来比较简单，格式比较固定，只要是Negative Response，第一字节就是0x7F，第二字节照抄原来的SID，第三个字节是错误响应码，指示具体错误响应的原因

注意

• 当通过85服务控制DTC不报出时，也就意味着当前DTC的状态将不会更新，DTC状态将保持现状；
• 一旦85服务控制DTC报出或者session超时回到默认会话或者软件复位等操作时，那么此时DTC状态将会继续保持更新；
• 当85服务控制DTC不报出时，此时执行14清除DTC服务时，DTC的状态将会正常被14服务处理，不会收到85服务的影响；
• 如果某event并没有Mapping DTC，那么85服务将不会对这个event做任何处理，因为85服务处理的基本对象是DTC；
• 如果某故障event发生会触发安全行为，此时如果执行85服务抑制DTC，同时触发14服务那么DTC状态将会被清除，相应的安全行为可能失效，因为对于安全关键系统，一般建议出现这种情况时，已触发的安全行为不应该被同步抑制；

报文示例

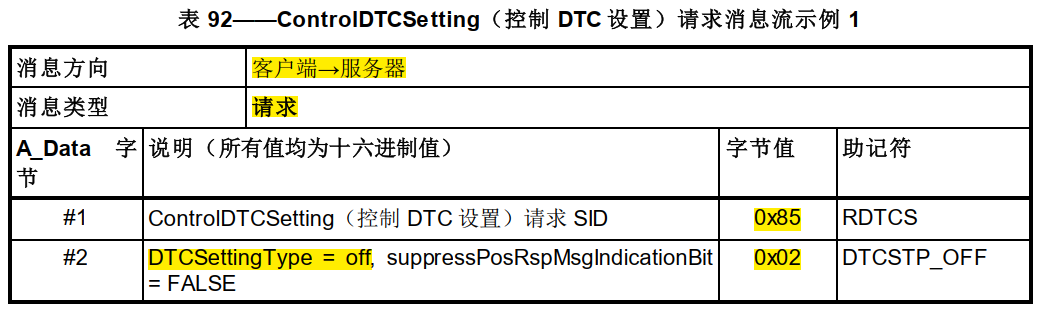

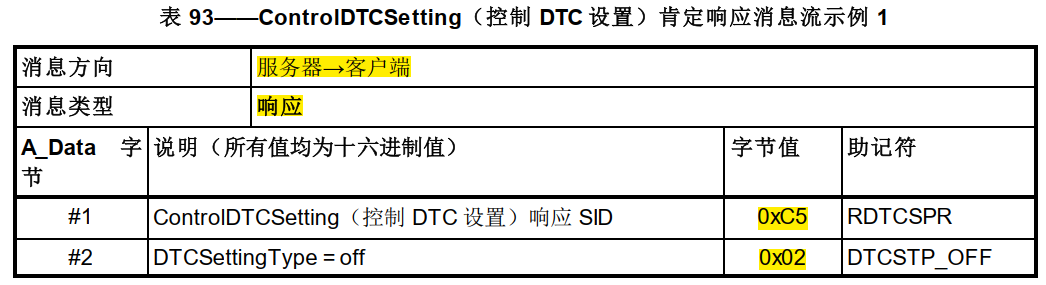

• 示例 1—ControlDTCSetting（控制 DTC 设置）（ DTCSettingType = off）

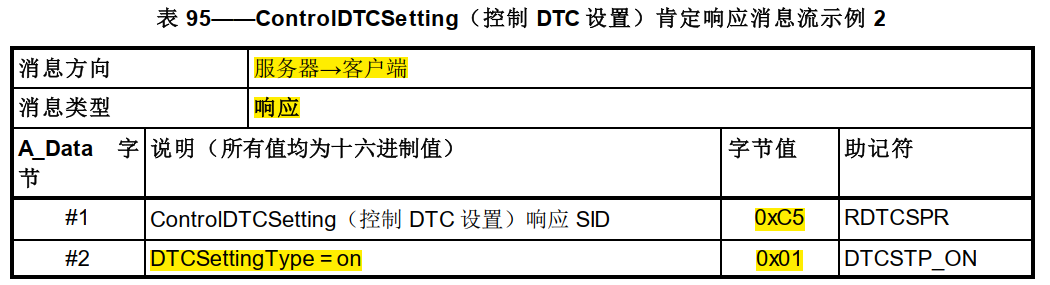

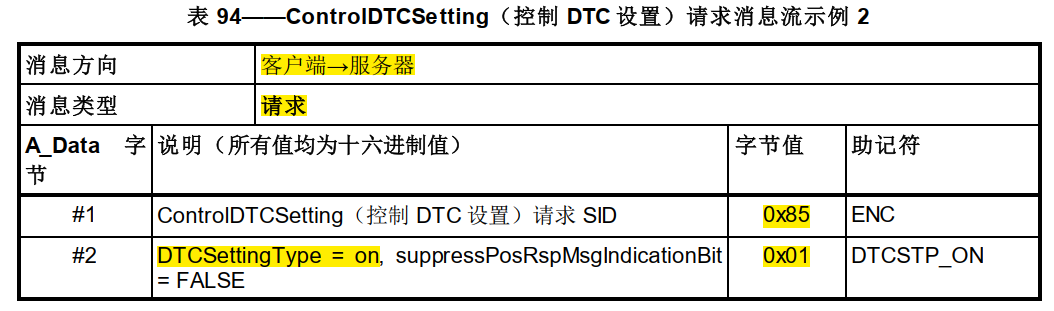

• 示例 2—ControlDTCSetting（控制 DTC 设置）（ DTCSettingType = on）

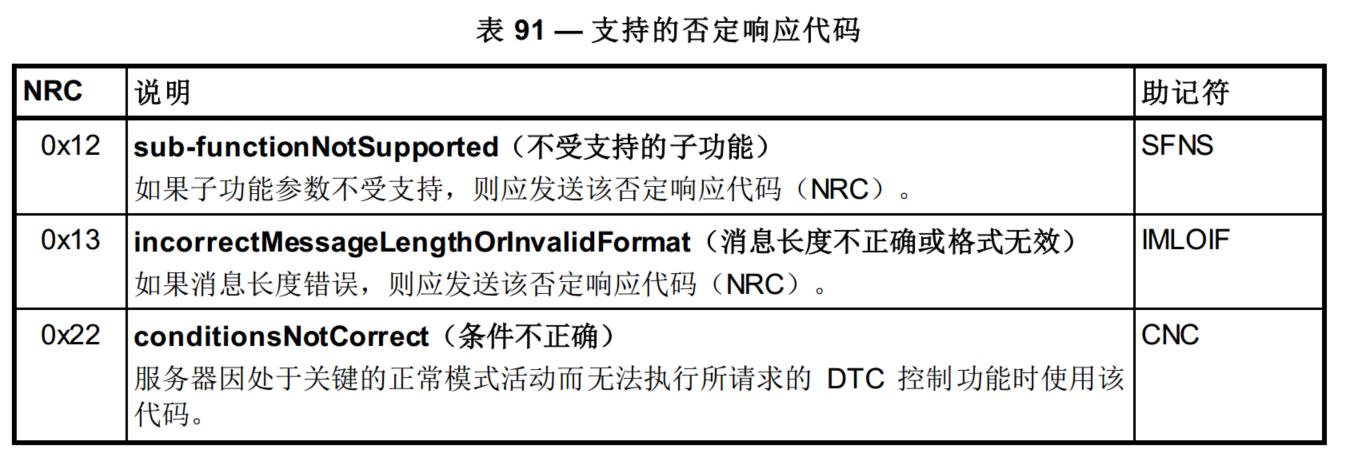

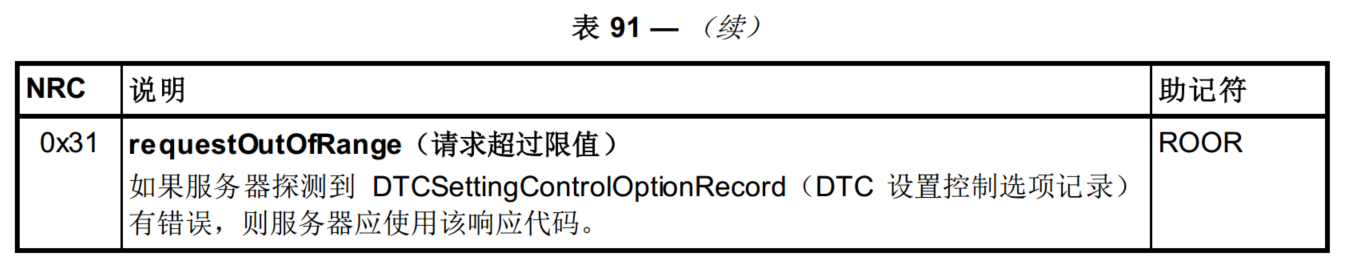

UDS中常用 NRC
