一、效果演示

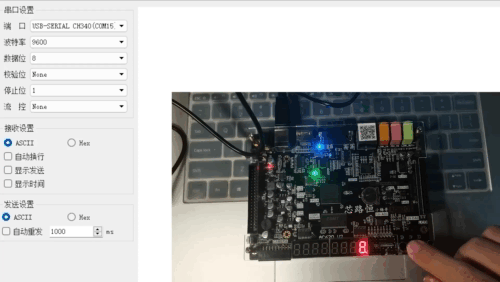

🥝发送Hello：

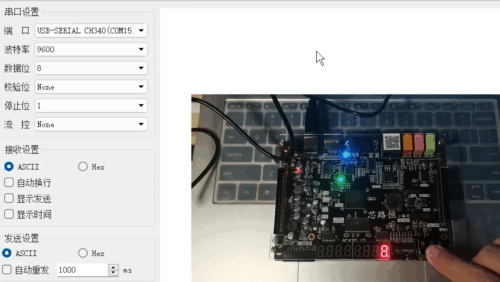

🥝发送数字字符并自增1：

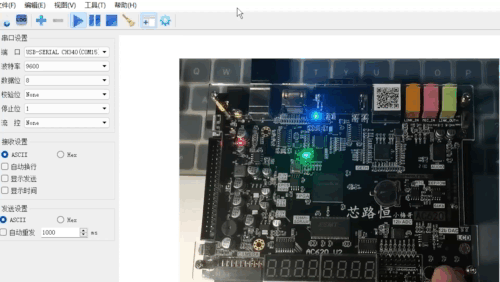

🥝发送数字字符复位后从1开始发送：

二、代码编写

✨注：本篇文章需要使用到按键消抖模块和串口发送模块（1byte）：
按键消抖模块：【FPGA零基础学习之旅#10】按键消抖模块设计与验证（一段式状态机实现）。
串口发送模块：【FPGA零基础学习之旅#13】串口发送模块设计与验证。

首先展示整体代码和RTL视图。

代码：uart_string_tx_top.v

module uart_string_tx_top(
	input	Clk,
	input 	Rst_n,
	input 	key_in,
	output 	uart_tx,
	output 	led
);
	reg 	send_en;
	reg 	[7:0]data_byte;
	reg 	[2:0]cnt;
	wire 	Tx_Done;
	wire 	key_flag;
	wire 	key_state;

	localparam
		byte1 = "H",
		byte2 = "E",
		byte3 = "L",
		byte4 = "L",
		byte5 = "O",
		byte6 = "\n";

	KeyFilter KeyFilter(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.key_in(key_in),
		.key_flag(key_flag),
		.key_state(key_state)
	);

	uart_byte_tx uart_byte_tx(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.data_byte(data_byte),
		.send_en(send_en),
		.baud_set(3'd0),
		.uart_tx(uart_tx),
		.Tx_Done(Tx_Done),
		.uart_state(led)
	);

	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			cnt <= 1'b0;
		else if(Tx_Done)
			cnt <= cnt + 1'b1;
		else if(key_flag & !key_state)
			cnt <= 1'b0;
		else
			;
	end

	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			send_en <= 1'b0;
		else if(key_flag & !key_state)
			send_en <= 1'b1;
		else if(Tx_Done & (cnt < 3'd5))
			send_en <= 1'b1;
		else
			send_en <= 1'b0;
	end

	always@(*)begin
		case(cnt)
			3'd0:data_byte = byte1;
			3'd1:data_byte = byte2;
			3'd2:data_byte = byte3;
			3'd3:data_byte = byte4;
			3'd4:data_byte = byte5;
			3'd5:data_byte = byte6;
			default:data_byte = 0;
		endcase
	end

endmodule

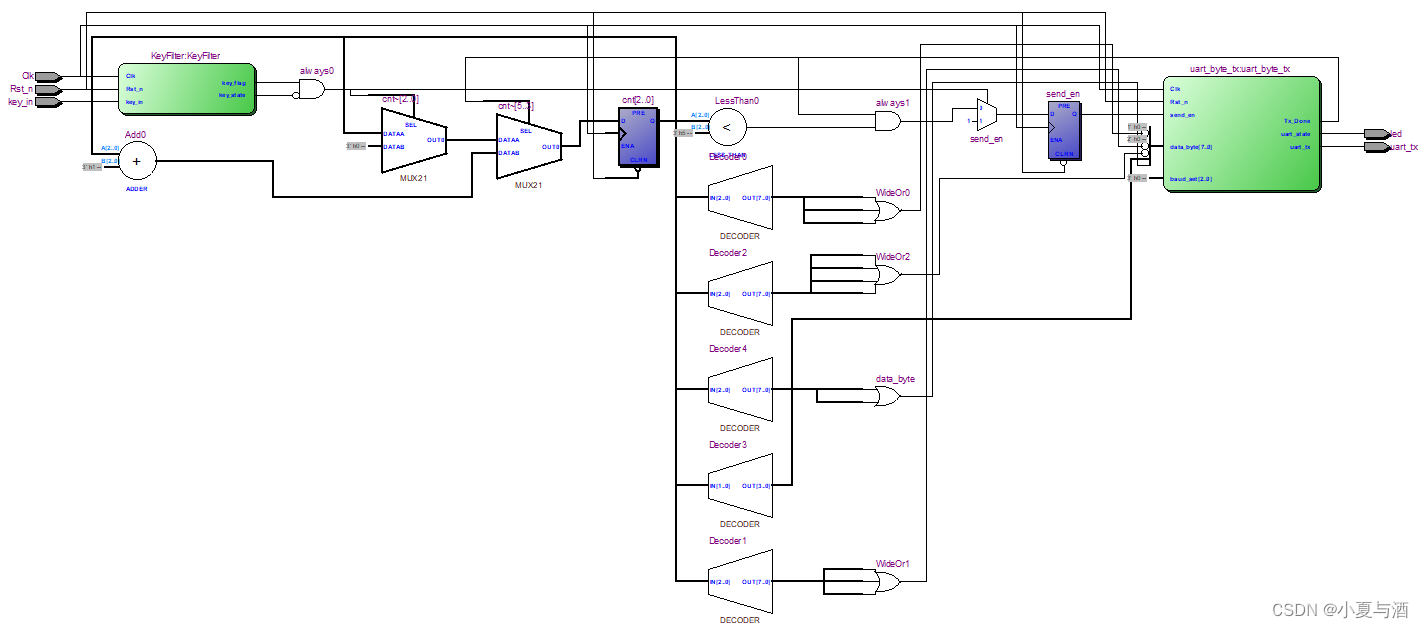

RTL视图：

🔸设计思路：
使用前文的串口发送模块（FPGA零基础学习之旅#13】串口发送模块设计与验证）一次只能发送1byte的数据，为了发送多比特的字符串数据，我们将字符串按照byte流发送出去即可。

🔸代码详解：
用于判断串口发送模块已发送完1byte数据：

always@(posedge Clk or negedge Rst_n)begin
	if(!Rst_n)
		cnt <= 1'b0;
	else if(Tx_Done)
		cnt <= cnt + 1'b1;
	else if(key_flag & !key_state)
		cnt <= 1'b0;
	else
		;
end

用于开启或关闭串口发送模块的使能信号：

always@(posedge Clk or negedge Rst_n)begin
	if(!Rst_n)
		send_en <= 1'b0;
	else if(key_flag & !key_state)
		send_en <= 1'b1;
	else if(Tx_Done & (cnt < 3'd5))
		send_en <= 1'b1;
	else
		send_en <= 1'b0;
end

通过查找表的方式将byte流发送出去：

always@(*)begin
	case(cnt)
		3'd0:data_byte = byte1;
		3'd1:data_byte = byte2;
		3'd2:data_byte = byte3;
		3'd3:data_byte = byte4;
		3'd4:data_byte = byte5;
		3'd5:data_byte = byte6;
		default:data_byte = 0;
	endcase
end

测试激励文件：

`timescale 1ns/1ns
`define clock_period 20

module uart_string_tx_top_tb;

	reg Clk;
	reg Rst_n;
	reg press;
	wire key_in;
	wire uart_tx;
	wire led;

	uart_string_tx_top uart_string_tx_top0(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.key_in(key_in),
		.uart_tx(uart_tx),
		.led(led)
	);

	key_model key_model(
		.press(press),
		.key(key_in)
	);

	initial Clk = 1;
	always#(`clock_period / 2) Clk = ~Clk;

	initial begin
		Rst_n = 1'b0;
		press = 0;
		#(`clock_period*20 + 1);
		Rst_n = 1'b1;
		#(`clock_period*20 + 1);
		press = 1;
		#(`clock_period*20 + 1);
		press = 0;

		wait(uart_string_tx_top0.Tx_Done &(uart_string_tx_top0.cnt == 3'd5));
		#(`clock_period*2000000 + 1);

		#(`clock_period*20 + 1);
		press = 1;
		#(`clock_period*20 + 1);
		press = 0;

		wait(uart_string_tx_top0.Tx_Done &(uart_string_tx_top0.cnt == 3'd5));
		#(`clock_period*2000000 + 1);

		$stop;
	end

endmodule

其中，仿真模型key_model：

`timescale 1ns/1ns

module key_model(press,key);

	input press;
	output reg key;

	reg [15:0]myrand;

	initial begin
		key = 1'b1;
	end

	always@(posedge press)
		press_key;

	task press_key;
		begin
			//50次随机时间按下抖动
			repeat(50)begin
				myrand = {$random}%65536;//0~65535
				#myrand key = ~key;
			end
			key = 0;
			#25_000_000;//按下稳定

			//50次随机时间释放抖动
			repeat(50)begin
				myrand = {$random}%65536;//0~65535
				#myrand key = ~key;
			end
			key = 1;
			#25_000_000;//释放稳定
		end
	endtask

endmodule

关于上述仿真模型的基础讲解，见文章：【FPGA零基础学习之旅#10】按键消抖模块设计与验证（一段式状态机实现）。

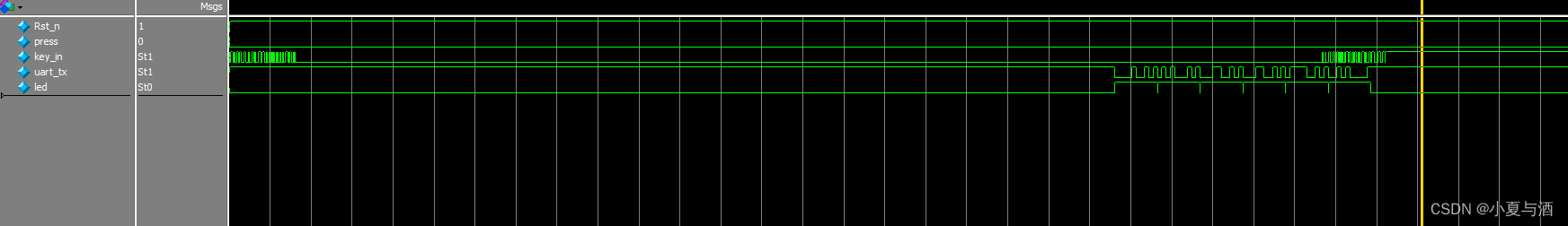

仿真结果：

三、封装为模块

将uart_string_tx_top中发送字符串“Hello”代码的部分封装为一个模块，只需要把设计部分中使用到的输入输出信号整理好即可。

Str_Hello.v：

module Str_Hello(
	input 				Clk,
	input 				Rst_n,
	input 				Tx_Done,
	input 				key_flag,
	input 				key_state,
	output reg 			send_en,
	output reg [7:0]	data_byte
);

	reg 	[2:0]cnt;

	localparam
		byte1 = "H",
		byte2 = "E",
		byte3 = "L",
		byte4 = "L",
		byte5 = "O",
		byte6 = "\n";

	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			cnt <= 1'b0;
		else if(Tx_Done)
			cnt <= cnt + 1'b1;
		else if(key_flag & !key_state)
			cnt <= 1'b0;
		else
			;
	end

	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			send_en <= 1'b0;
		else if(key_flag & !key_state)
			send_en <= 1'b1;
		else if(Tx_Done & (cnt < 3'd5))
			send_en <= 1'b1;
		else
			send_en <= 1'b0;
	end

	always@(*)begin
		case(cnt)
			3'd0:data_byte = byte1;
			3'd1:data_byte = byte2;
			3'd2:data_byte = byte3;
			3'd3:data_byte = byte4;
			3'd4:data_byte = byte5;
			3'd5:data_byte = byte6;
			default:data_byte = 0;
		endcase
	end

endmodule

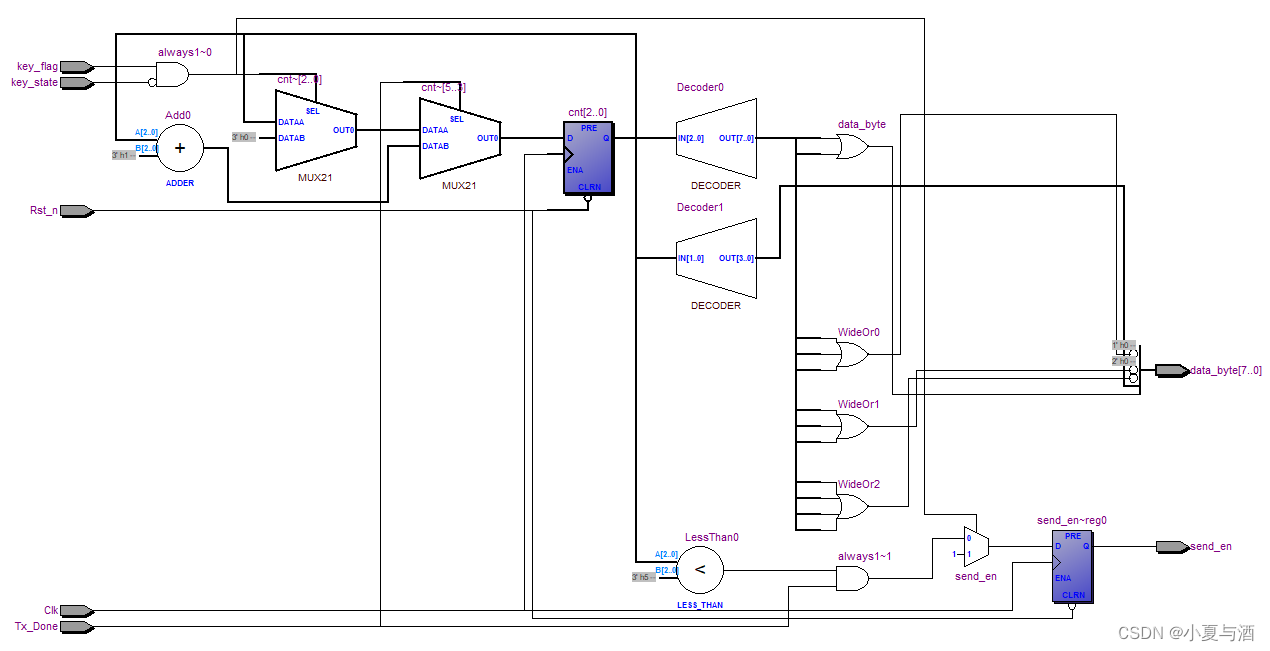

module Str_Hello的RTL视图：

将该模块例化到顶层模块中：

module uart_string_tx_top(
	input	Clk,
	input 	Rst_n,
	input 	key_in,
	output 	uart_tx,
	output 	led
);
	wire 	send_en;
	wire 	[7:0]data_byte;
	wire 	Tx_Done;
	wire 	key_flag;
	wire 	key_state;

	KeyFilter KeyFilter(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.key_in(key_in),
		.key_flag(key_flag),
		.key_state(key_state)
	);

	uart_byte_tx uart_byte_tx(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.data_byte(data_byte),
		.send_en(send_en),
		.baud_set(3'd0),
		.uart_tx(uart_tx),
		.Tx_Done(Tx_Done),
		.uart_state(led)
	);

	Str_Hello Str_Hello0(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.Tx_Done(Tx_Done),
		.send_en(send_en),
		.key_flag(key_flag),
		.key_state(key_state),
		.data_byte(data_byte)
	);

endmodule

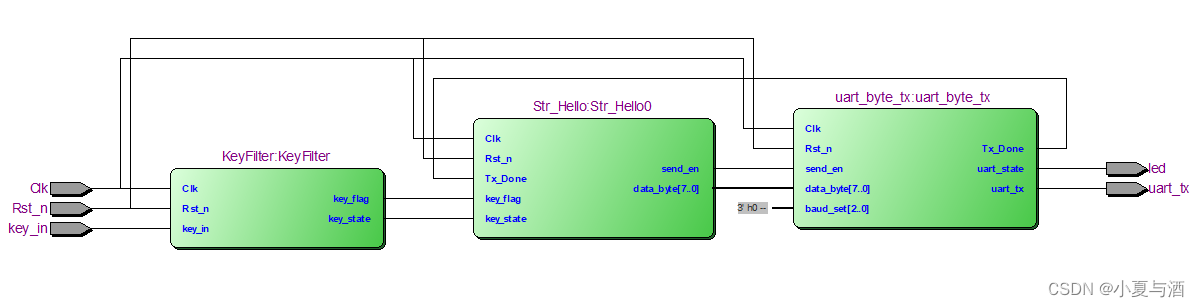

顶层模块的RTL视图：

四、其余项目

以使用串口发送模块发送字符串的思路，编写一个模块：
按下一次按键，串口发送字符“0”；再按下一次按键，串口发送字符“1”；… ；再按下一次按键，串口发送字符“9”。且每一个数字字符为一行。

🔸实现思路：
当接收到一次按键信号之后，串口发送模块依次发送数字字符和一个换行符；同时，再接收到一次按键信号的同时，内部的计数器开始计数，一次按键信号获取后计数器增加1，用于判断发送的数字字符的大小。

🔸实现效果：

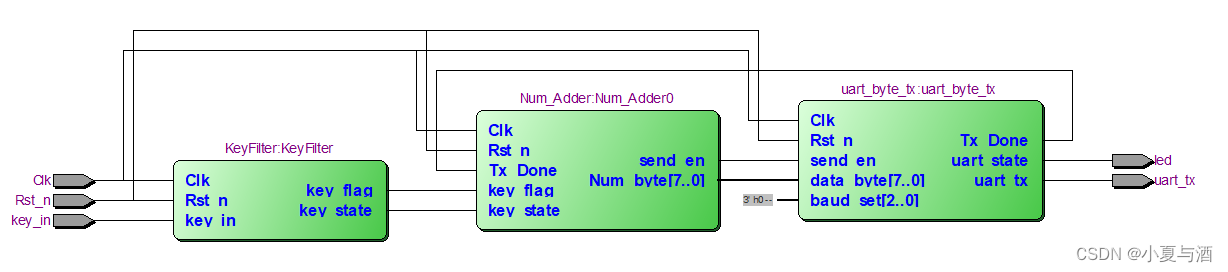

🔸先看RTL视图来理解思路：

通过RTL视图，可以看到串口发送模块的Tx_Done信号是作为反馈信号输入给Num_Adder模块的，该信号即用于判断一个byte数据发送的完成。当一个数字字符发送完成并返回Tx_Done信号之后，需要继续发送一个换行符。

module Num_Adder.v：

module Num_Adder(
	input 				Clk,
	input 				Rst_n,
	input 				key_flag,
	input 				key_state,
	input 				Tx_Done,
	output reg 			send_en,
	output reg [7:0]	Num_byte
);
	reg [3:0]cnt;
	reg [1:0]cnt_N;
	reg [7:0]Num_byte_r;

//--------<发送数据的增加模块>--------
	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			cnt <= 4'd0;
		else if(key_flag & !key_state)
			cnt <= cnt + 1'd1;
		else if(cnt == 4'd10)
			cnt <= 4'd0;
		else
			cnt <= cnt;
	end

//--------<数据查找表>--------
	always@(*)begin
		case(cnt)
			4'd1:Num_byte_r = "0";
			4'd2:Num_byte_r = "1";
			4'd3:Num_byte_r = "2";
			4'd4:Num_byte_r = "3";
			4'd5:Num_byte_r = "4";
			4'd6:Num_byte_r = "5";
			4'd7:Num_byte_r = "6";
			4'd8:Num_byte_r = "7";
			4'd9:Num_byte_r = "8";
			4'd10:Num_byte_r = "9";
			default:Num_byte_r = 0;
		endcase
	end

//--------<发送“\n”的计数器>--------
	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			cnt_N <= 2'd0;
		else if(Tx_Done)
			cnt_N <= cnt_N + 1'b1;
		else if(key_flag & !key_state)
			cnt_N <= 2'd0;
		else
			;
	end

//--------<发送“\n”>--------
	always@(*)begin
		case(cnt_N)
			2'd0:Num_byte = Num_byte_r;
			2'd1:Num_byte = "\n";
			default:Num_byte = 0;
		endcase
	end

//--------<发送模块使能信号的处理>--------
	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			send_en <= 1'b0;
		else if(key_flag & !key_state)
			send_en <= 1'b1;
		else if(Tx_Done & (cnt_N < 2'd2))
			send_en <= 1'b1;
		else
			send_en <= 1'b0;
	end

endmodule

module uart_NumAdder_tx_top.v：

module uart_NumAdder_tx_top(
	input	Clk,
	input 	Rst_n,
	input 	key_in,
	output 	uart_tx,
	output 	led
);

	wire [7:0]data_byte;
	wire 	key_flag;
	wire 	key_state;
	wire	Tx_Done;
	wire  send_en;

	KeyFilter KeyFilter(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.key_in(key_in),
		.key_flag(key_flag),
		.key_state(key_state)
	);

	Num_Adder Num_Adder0(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.key_flag(key_flag),
		.key_state(key_state),
		.Tx_Done(Tx_Done),
		.send_en(send_en),
		.Num_byte(data_byte)
	);

	uart_byte_tx uart_byte_tx(
		.Clk(Clk),
		.Rst_n(Rst_n),
		.data_byte(data_byte),
		.send_en(send_en),
		.baud_set(3'd0),
		.uart_tx(uart_tx),
		.Tx_Done(Tx_Done),
		.uart_state(led)
	);

endmodule

五、后记

我在我的每篇文章中都几乎放上设计的RTL视图，因为观察RTL视图，也是一种简单的debug方法。

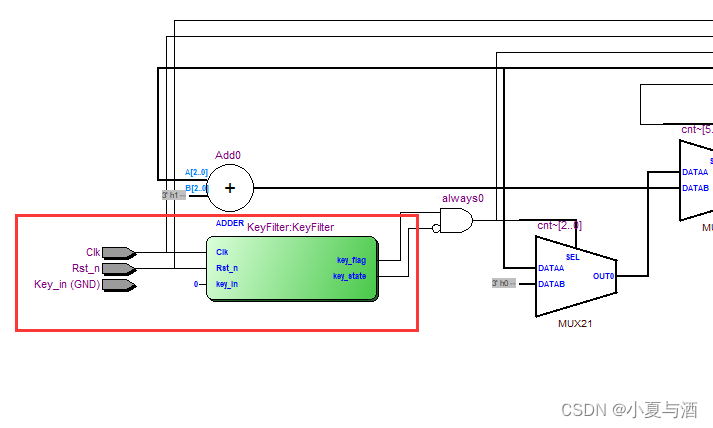

在设计串口发送字符串的逻辑框架时，发现仿真一直出不来结果，直到我看了一眼RTL视图：

看了之后才发现是例化模块的时候，引脚绑定的大小写不一致导致的。
