NX绘图第三章之旋转和倒斜角工具的使用

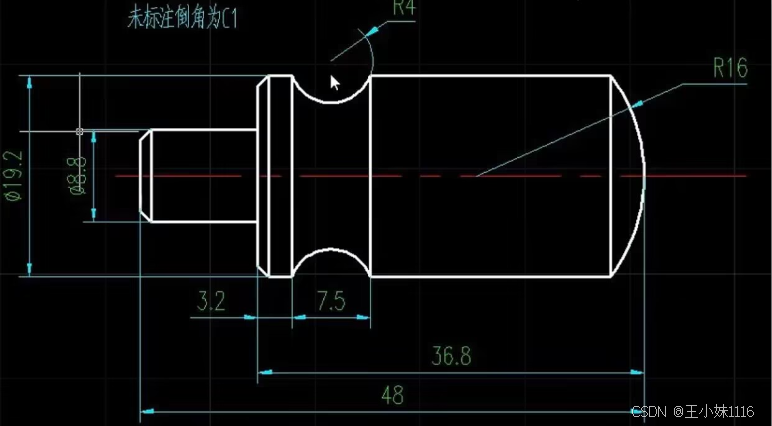

利用拉伸工具绘制下图器件

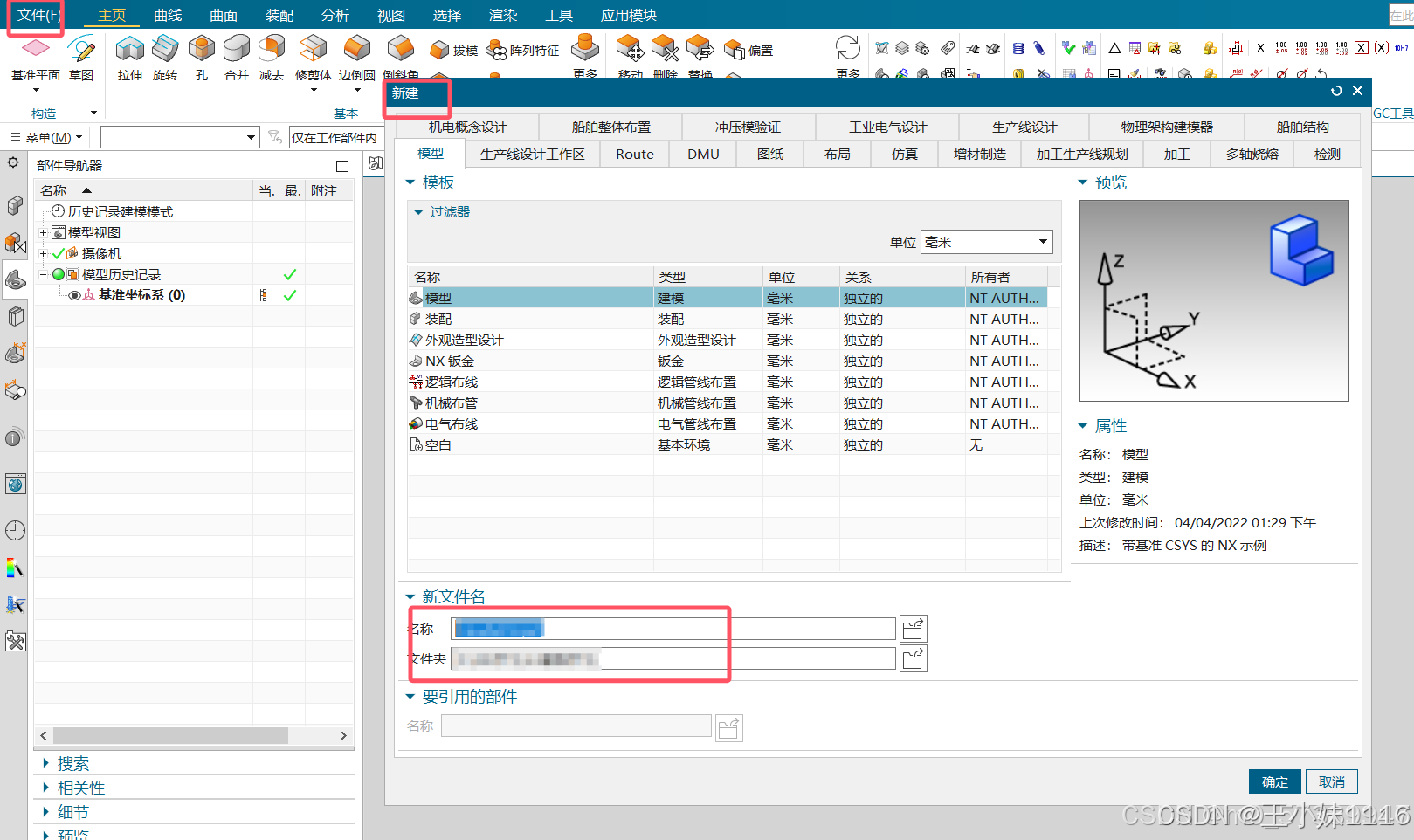

1.新建文件

首先在文件中点击新建，选择如图模型，文件夹中可包含中文，老版的NX可能存在不能包含中文的情况。

2.进入草图模式

首先点击图一左上角的旋转工具，弹出下图对话框。本次图像绘制要先确定基于某个界面，随后鼠标点击xy平面即可，然后点击弹窗的确定按钮，进入草图界面

3.首先绘制俯视视图

3.1绘制矩形（此处利用新工具轮廓）

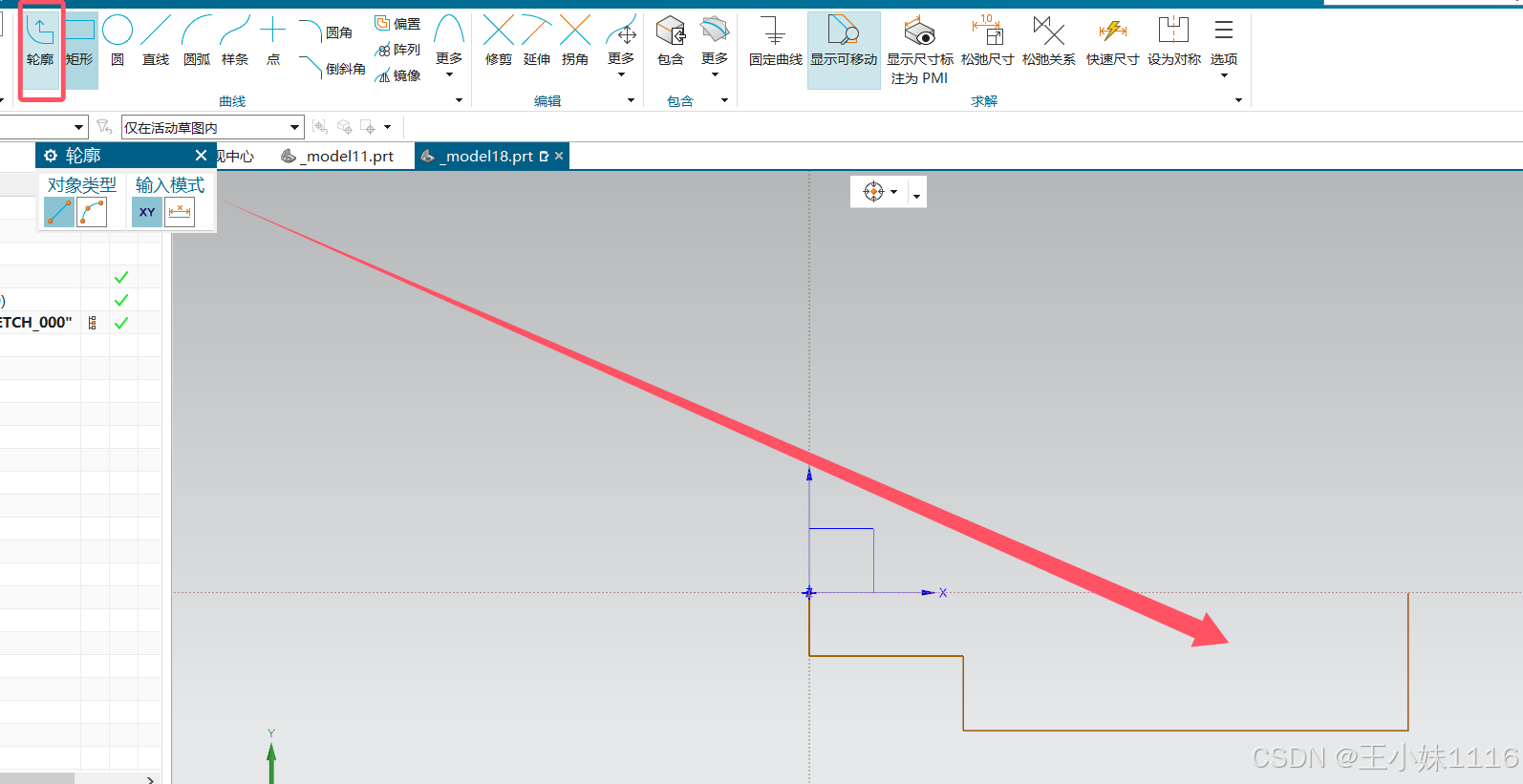

利用轮廓工具绘制俯视图的图形，轮廓工具可连续绘制折线，而直线工具一次只能绘制一次，因此轮廓更加方便。此处只需绘制俯视图的一半，然后进行旋转即可。

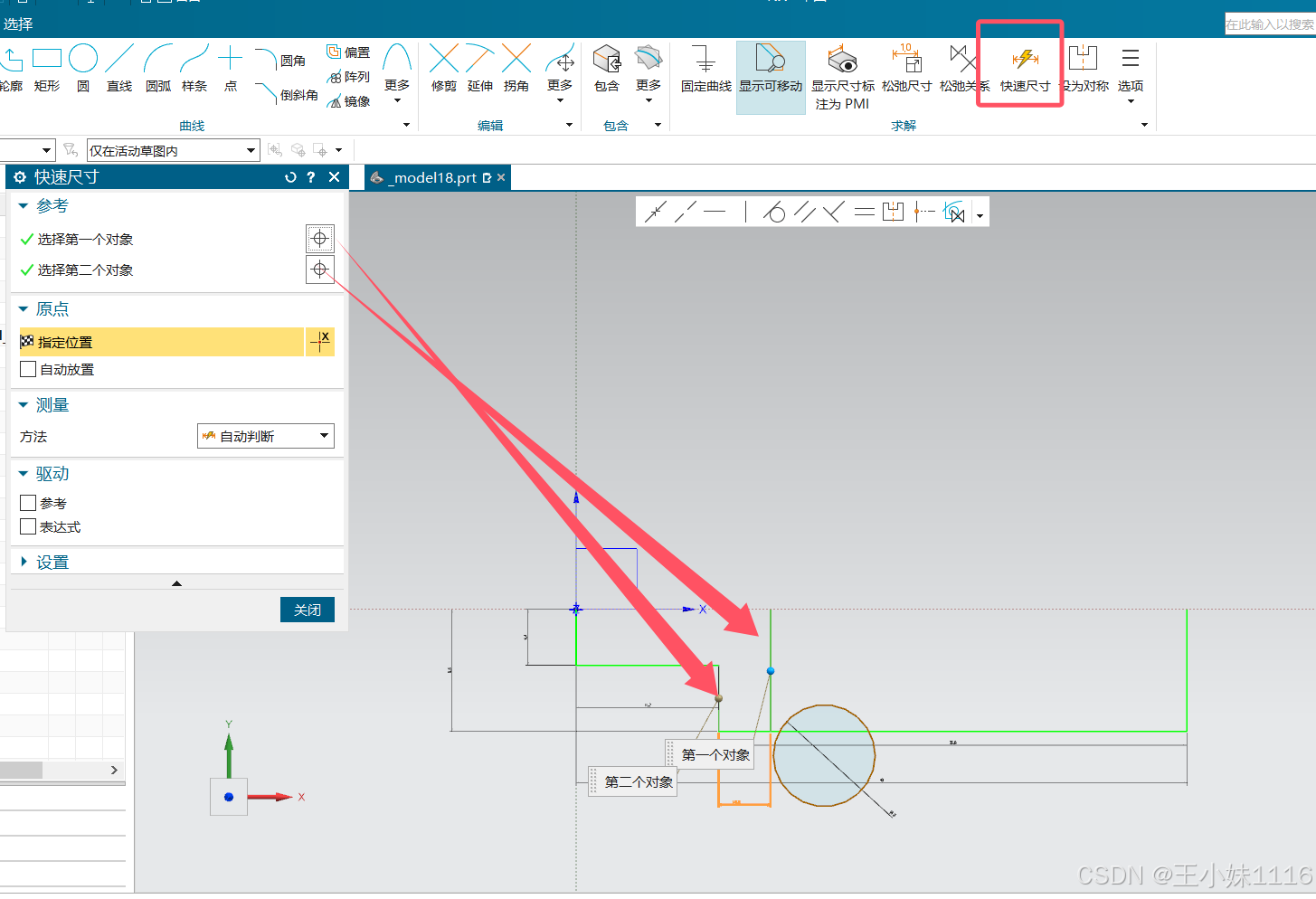

3.2利用快速工具设置距离

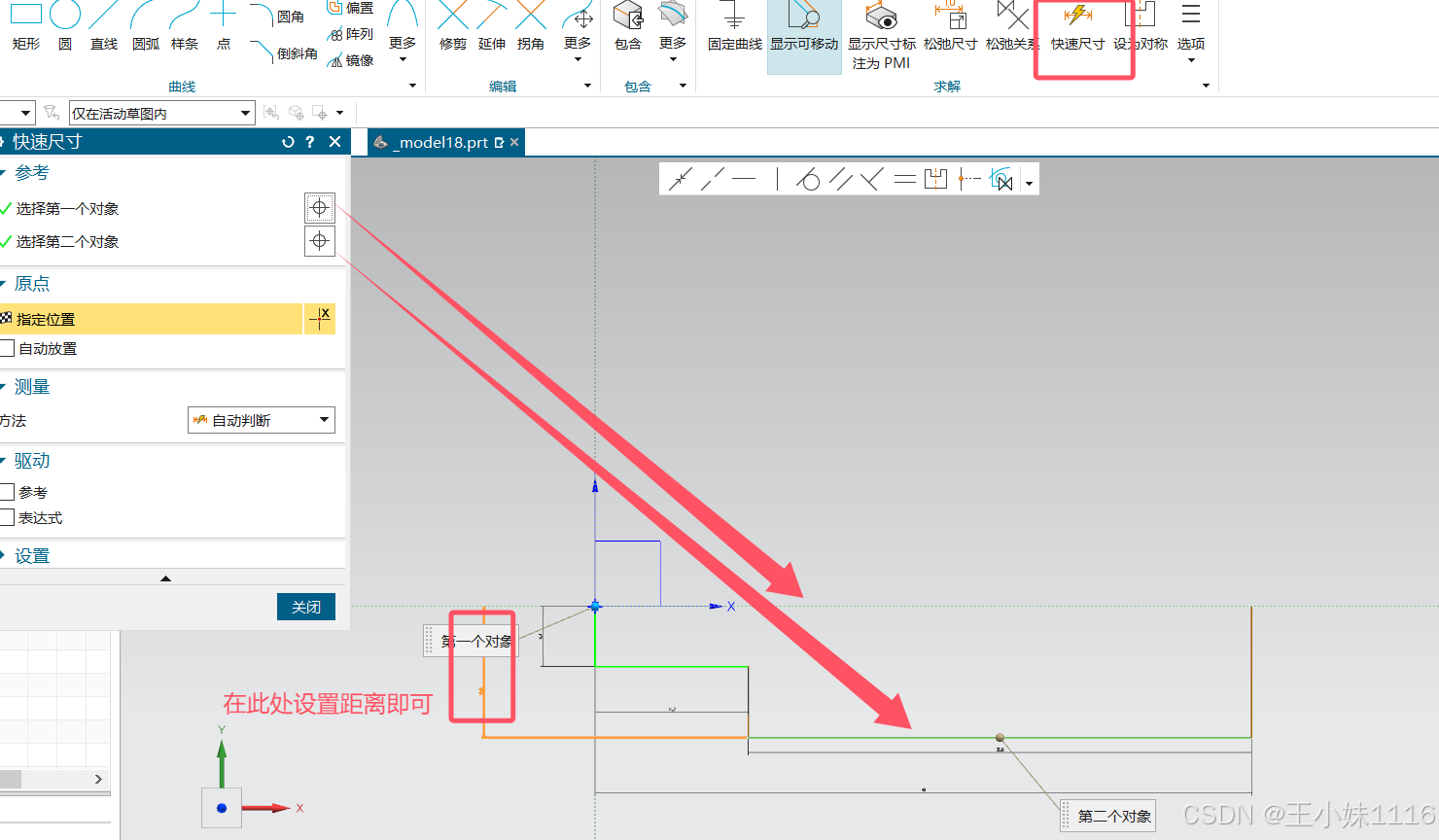

按照下列示例即可设置相关数据即可，按照图纸设置。

3.3绘制圆

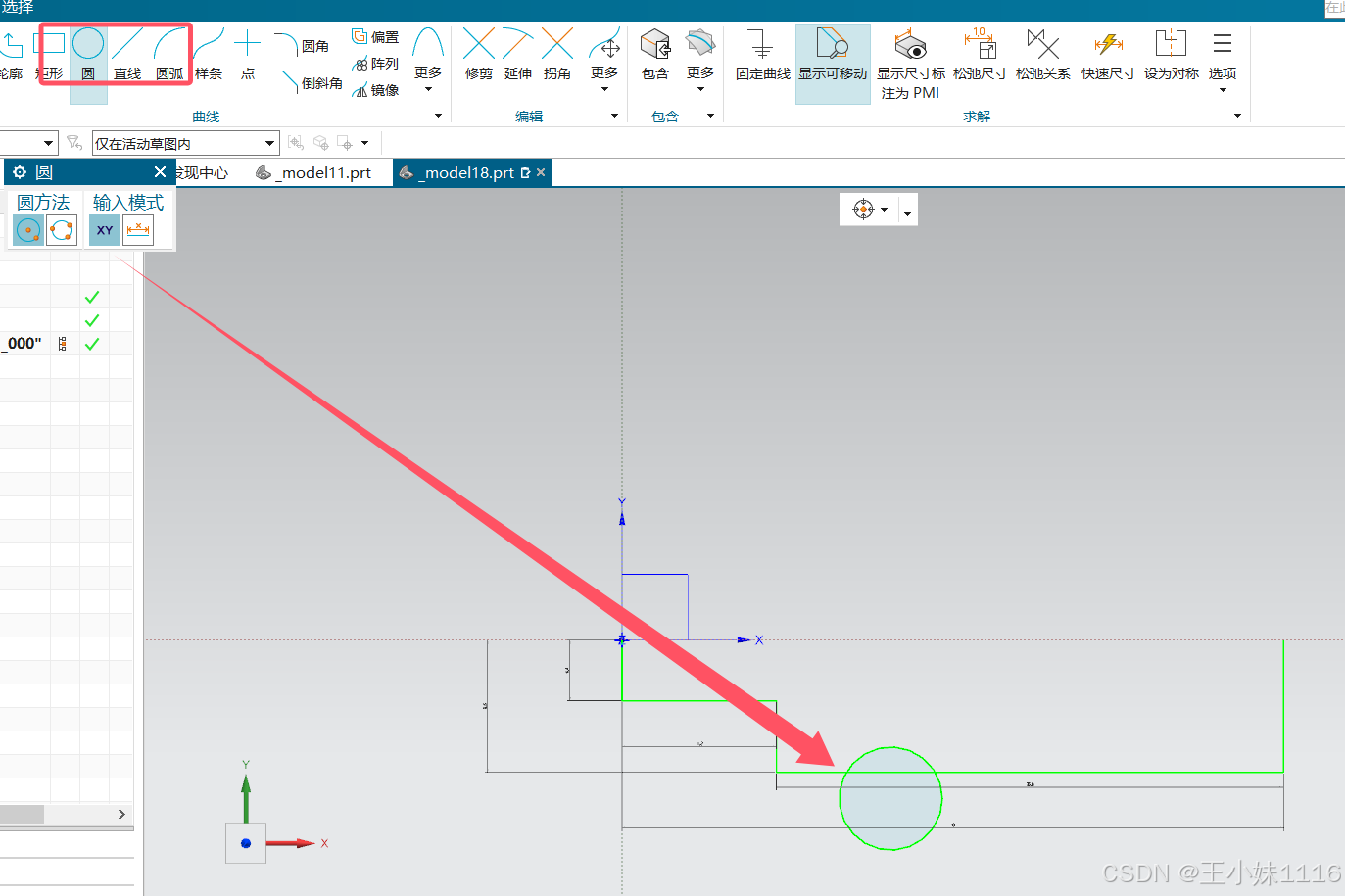

利用圆形工具绘制半径为4 的圆，切记圆心不要和已有直线建立关系，否则圆的位置不便移动。

3.4绘制两条垂直于X轴两条直线

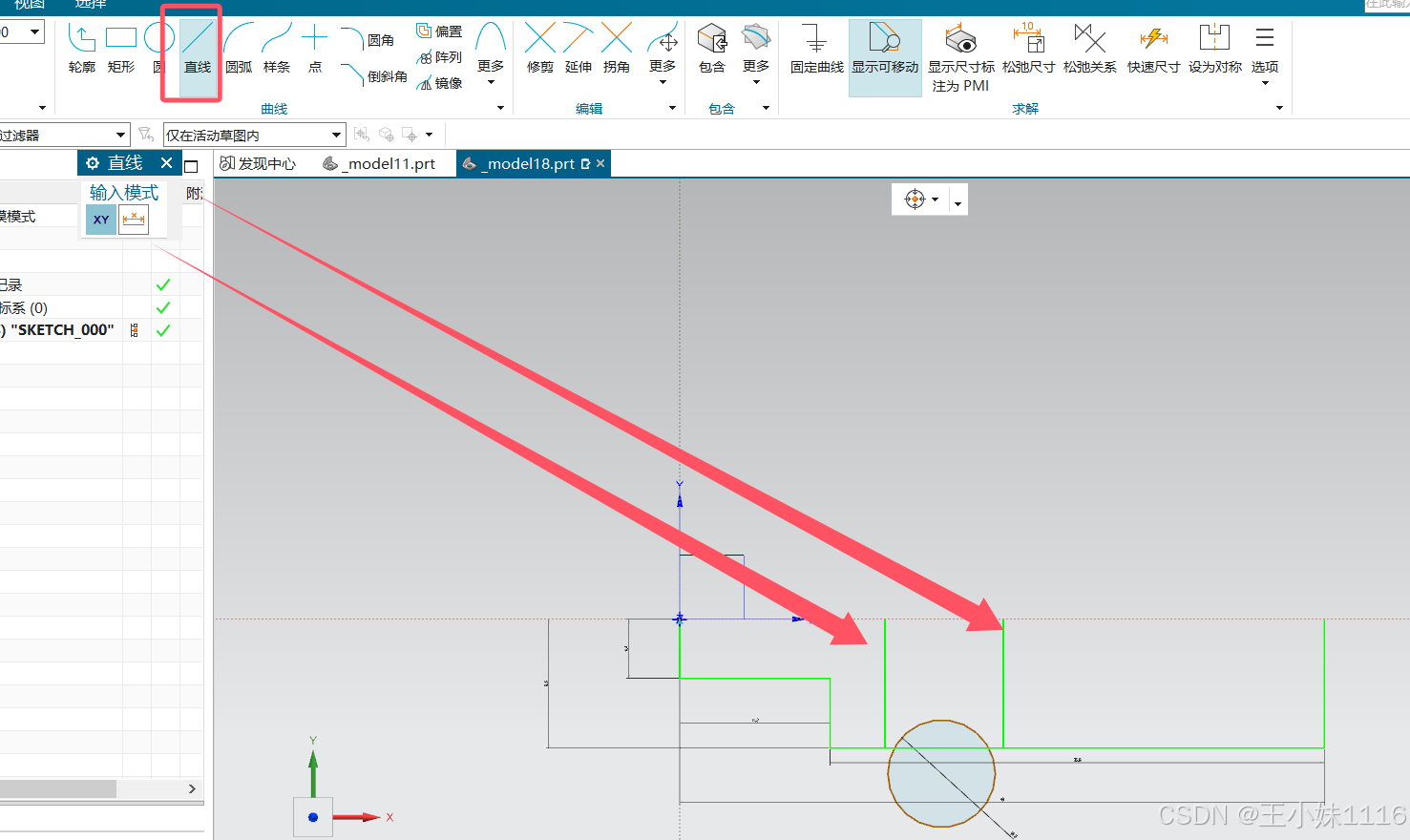

利用快速直线工具设置下图两直线距离为3.2，同时设置上图新两个距离为7.5。之后修剪掉多余直线。

3.5确定圆的位置

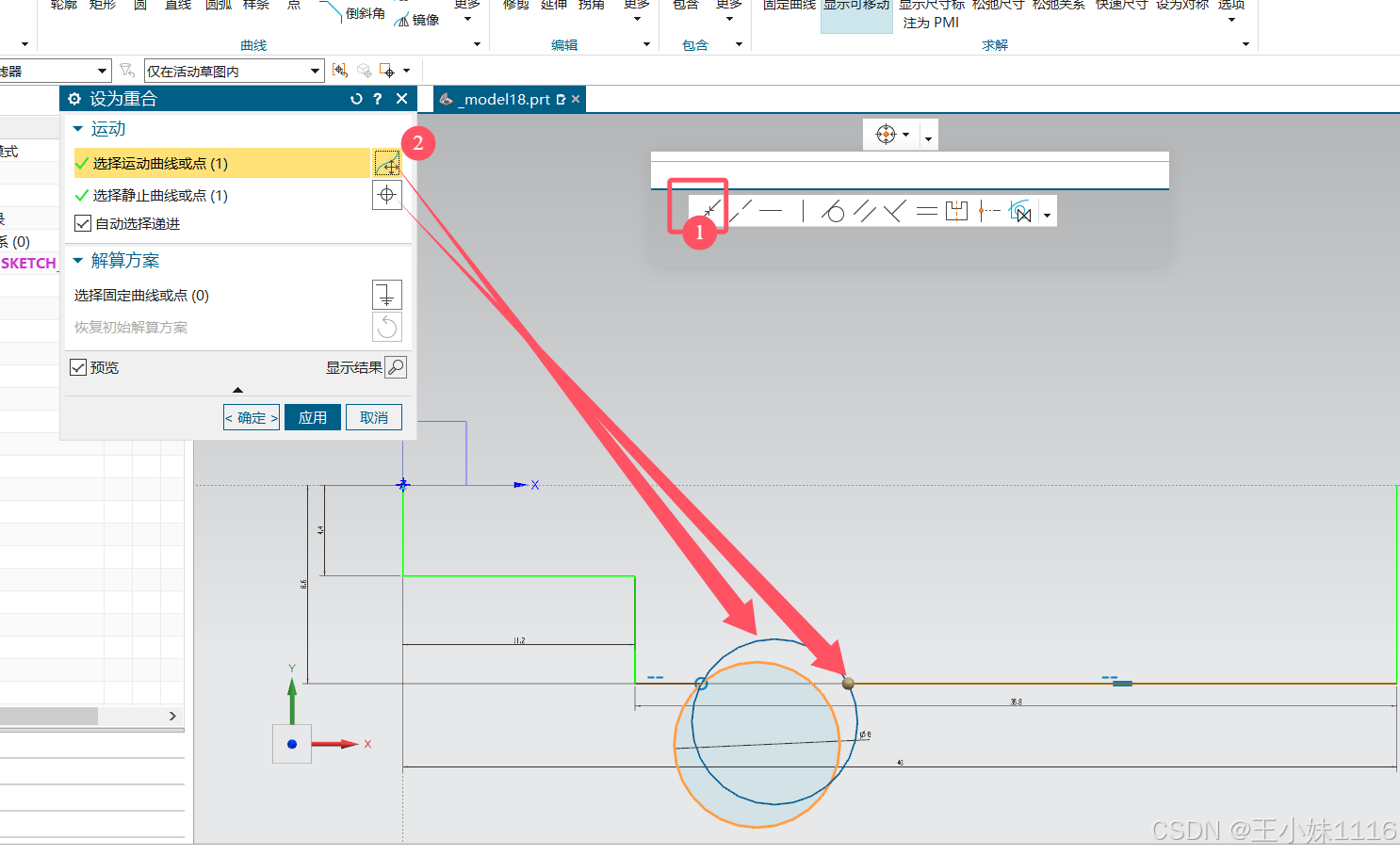

利用重合工具，设置圆与左端点重合，然后再次利用相切工具设置圆与右端点重合，如下图所示即可。

3.6绘制最右侧圆弧

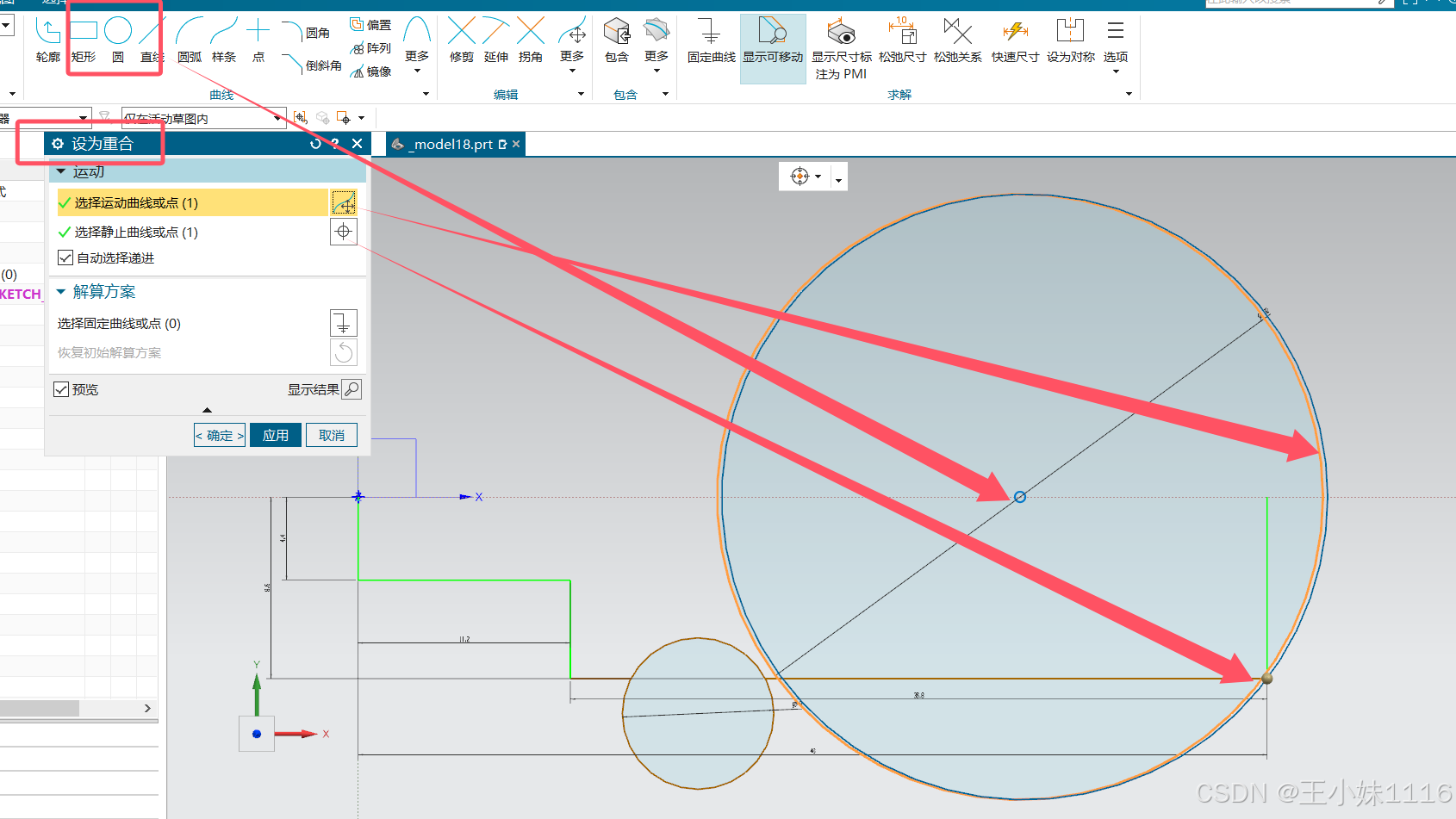

首先绘制一个直径为32的圆，圆心应在X轴上，再利用重合工具设置圆弧与端点（如下图）重合即可。

3.6绘制最终图形

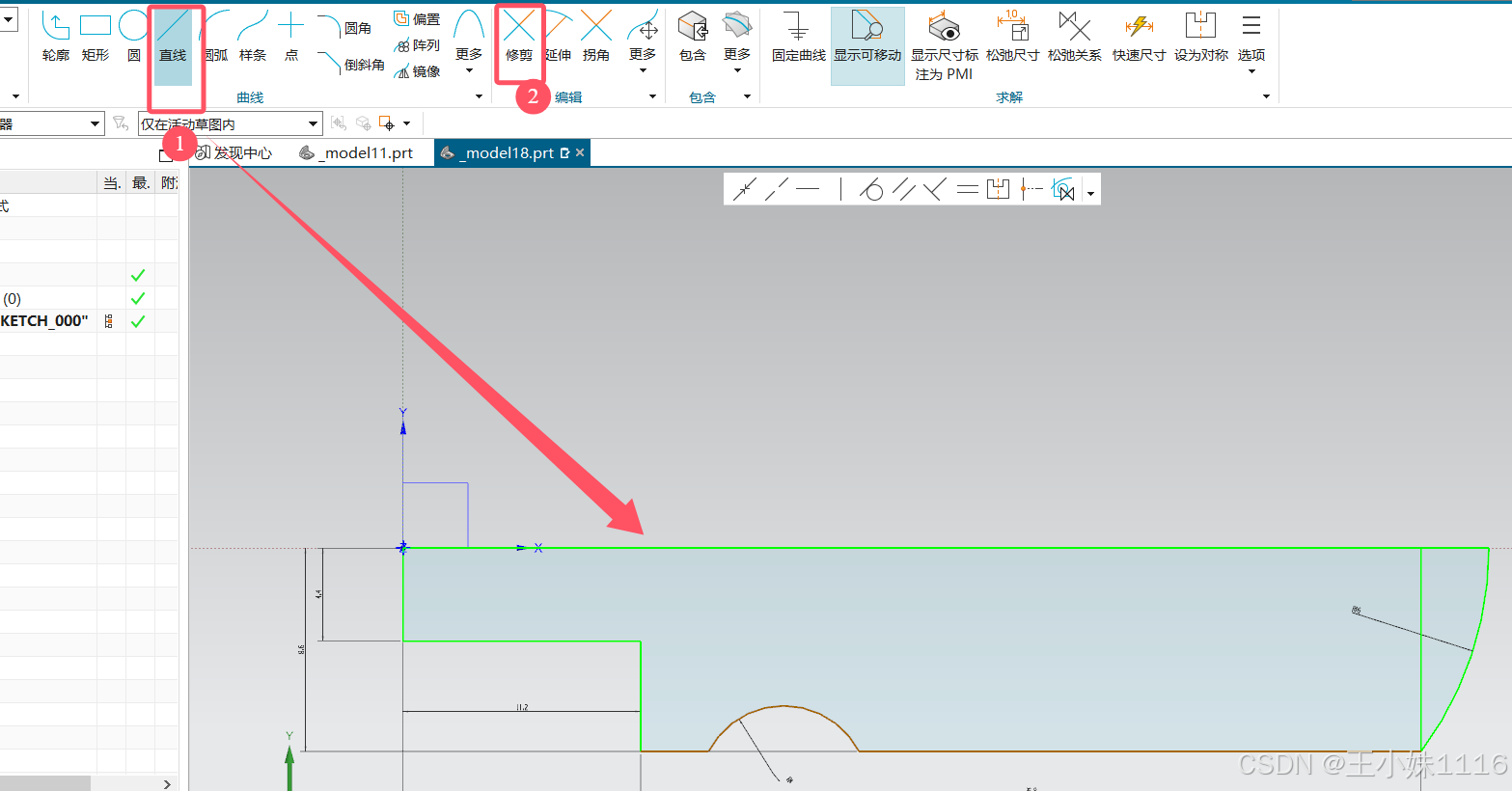

首先绘制一条与X轴重合的直线连接图形的最右边与最左边，之后利用修建工具将对于的直线剪掉即可。

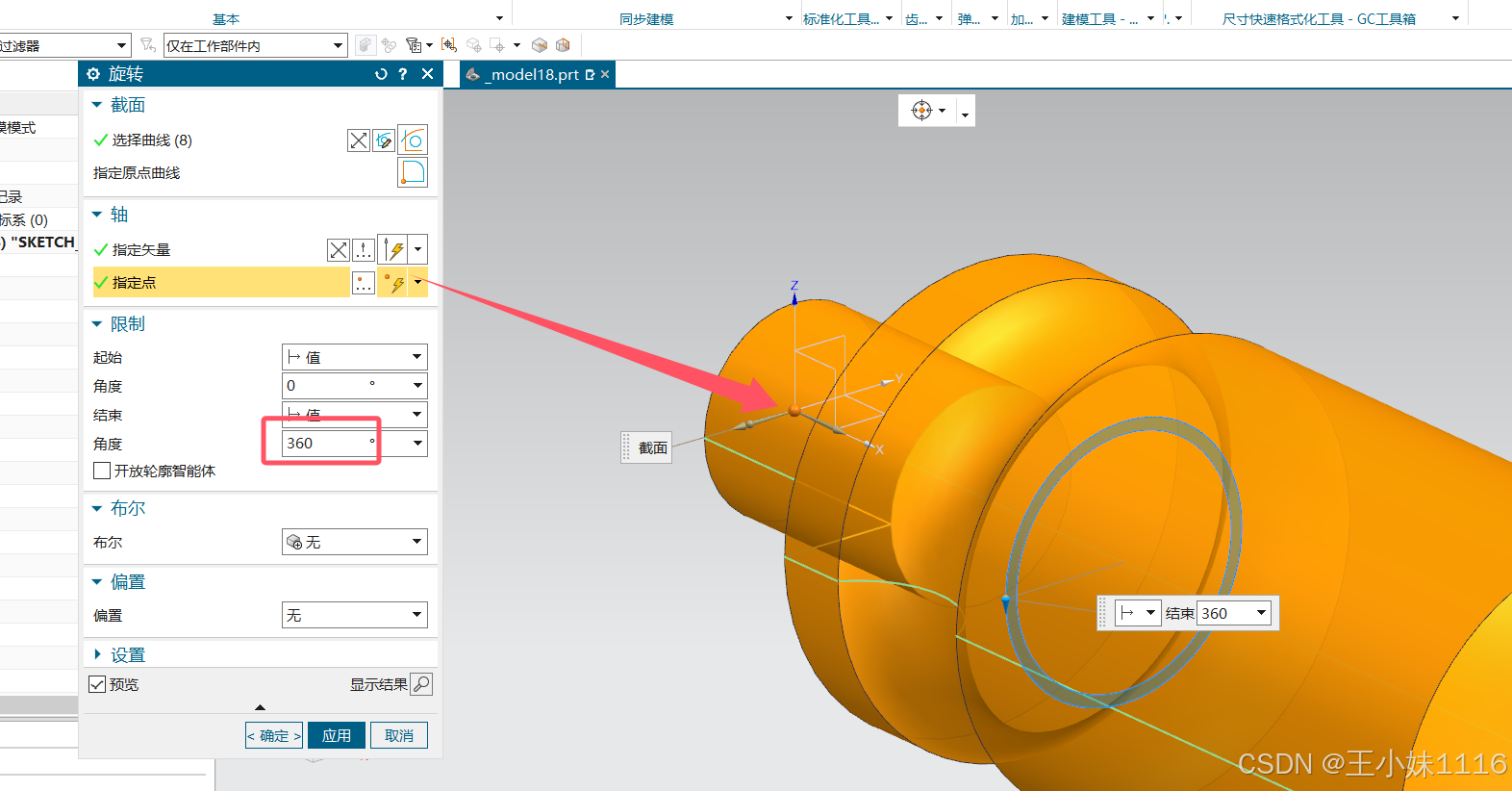

4.利用旋转工具完成

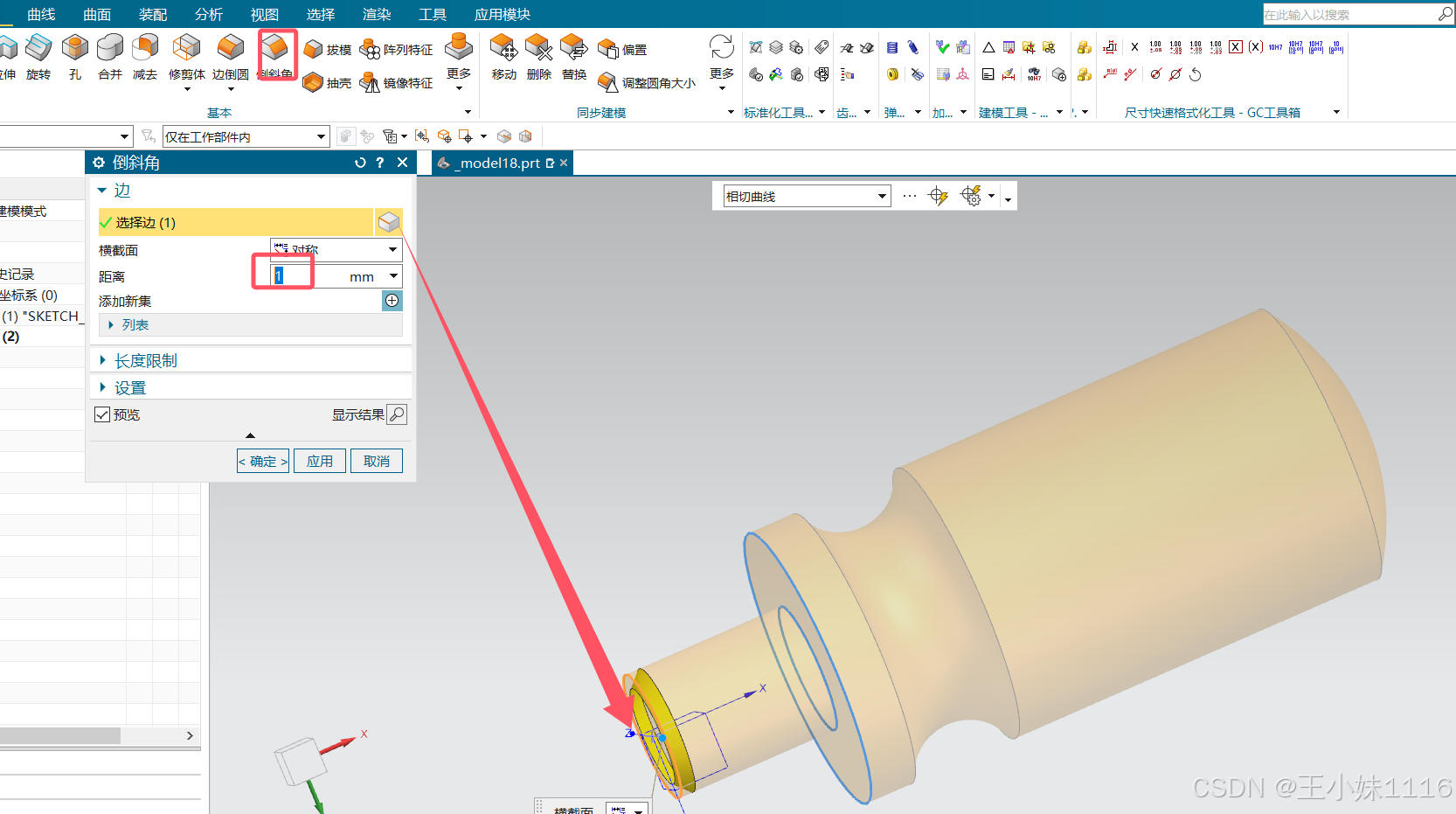

5.利用倒斜角工具

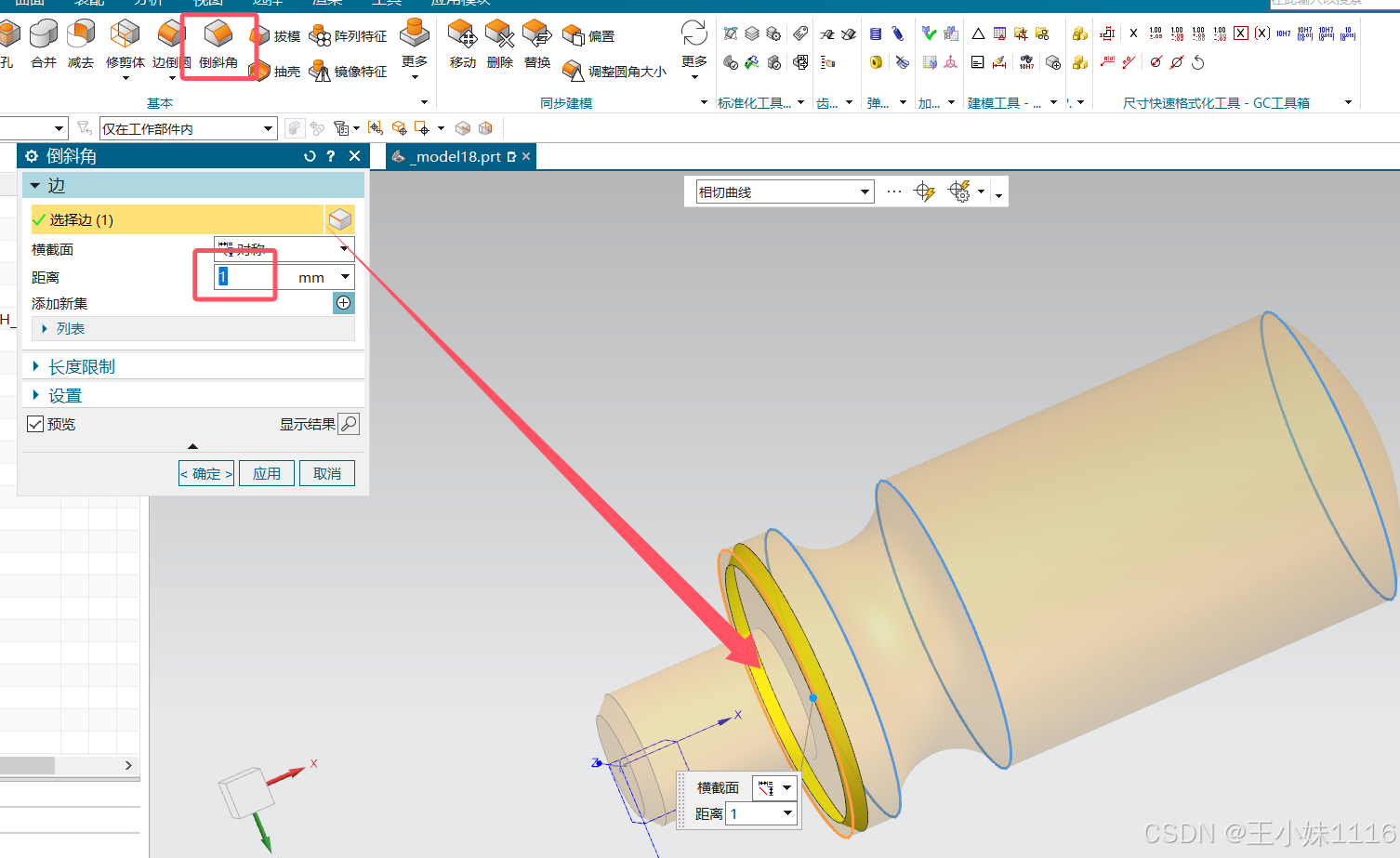

选择需要倒斜角的面，图纸上老师没有写斜角多少，因此这里设为1。

再次利用倒斜角工具完成下图绘制。

就此完成此图绘制
