【LTspice】007 Analysis Command 仿真命令

目录

1 Transient 瞬态分析

2  AC Analysis 交流扫描

3 DC Sweep 直流扫描

4 Noise 噪声分析

5 DC Transfer  ​

6 DC Bias Point 直流工作点

7 自定义分析

8 全局节点

9 参数扫描

10 添加文件

11 自定义参数

12 指定保存数据

13 温度扫描

---

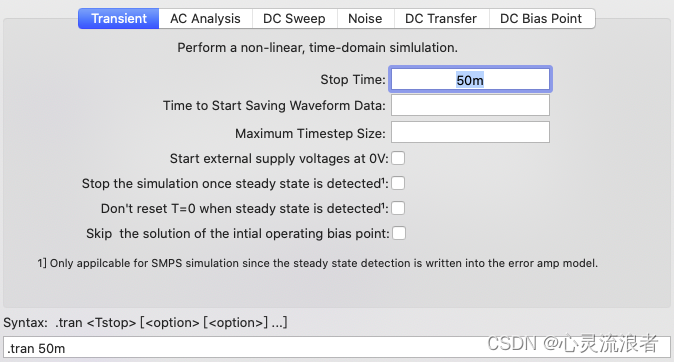

1 Transient 瞬态分析

语法: .tran <Tstop> [<option> [<option>] ...]
说明：时域分析，时间长度
示例：

2  AC Analysis 交流扫描

语法：.ac <oct, dec, lin> <Npoints> <StartFreq> <EndFreq>
参数1：扫描方式（oct 八倍频 dec 十倍频 lin 线性扫描）
参数2： 扫描数
参数3： 起始频率
参数4： 终止频率
交流小信号分析，电源设置为小信号
示例 .ac dec 100 1 100K

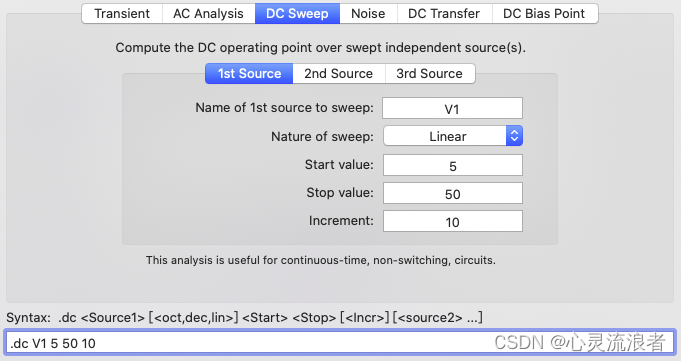

3 DC Sweep 直流扫描

命令 .dc <Source1> [<oct,dec,lin>] <Start> <Stop> [<Incr>][<source2> ...]
参数1：电源
参数2：起始值
参数3：终止值
参数4：步长
示例 .dc V1 5 50 10

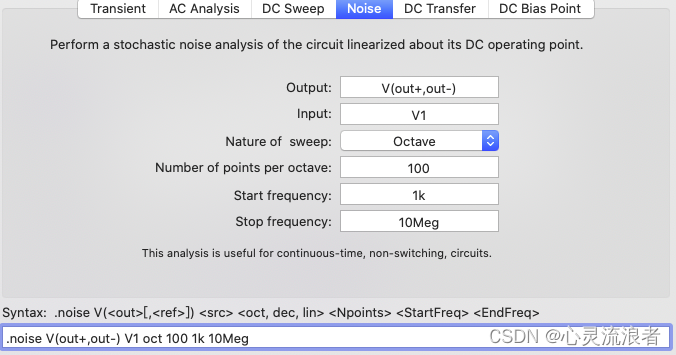

4 Noise 噪声分析

命令 .noise V(<out>[,<ref>]) <src> <oct, dec, lin> <Npoints> <StartFreq> <EndFreq>
参数1：输出端
参数2：输入端
参数3：扫描方式
参数4：扫描数
参数5：起始频率
参数6：终止频率
示例 .noise V(out+,out-) V1 oct 100 1k 10Meg

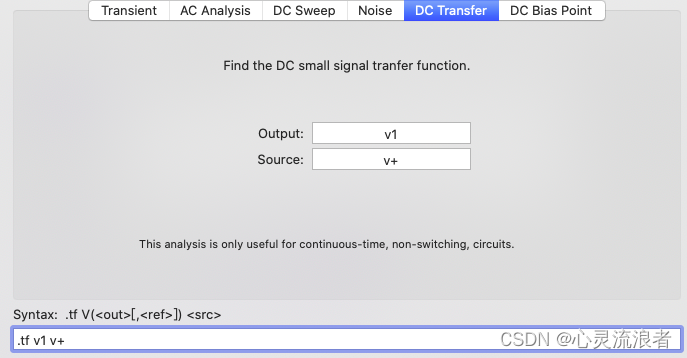

5 DC Transfer

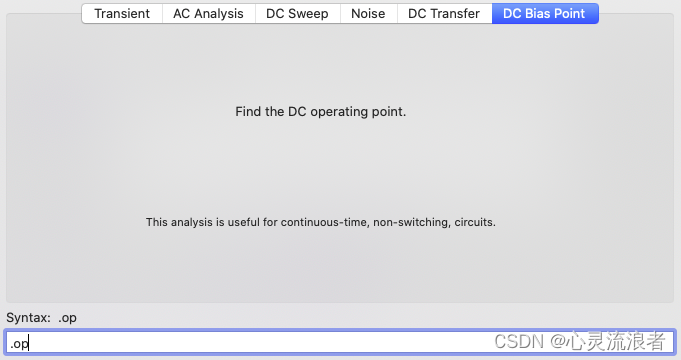

6 DC Bias Point 直流工作点

命令 .op
说明 寻找电路工作点
示例 .op

7 自定义分析

命令 .func ([args]) {}
参数1：函数名
参数2：参数
参数3：表达式
示例 .func myfunc(x,y) {sqrt(xx+yy)}

8 全局节点

命令 .global [node2 [node3] […]]
说明 节点名
示例 .global VDD VCC

9 参数扫描

命令 .step x1 x2 x3 x4
说明 指定扫描对象，起始值，终止值，步长
示例 .step oct V1 1 20 5 （电压源扫描，oct为扫描方式）
.step I1 10u 100u 10u（电流源扫描）
.step param RX 5 10k 100（电阻扫描，电阻值为变量标为“{RX}”）
.step NPN 2N2222(VAF) 50 100 25（器件参数扫描）
.step temp -55 125 10（温度扫描）

10 添加文件

命令 .include
说明 适合添加模型库或子电路库
示例 .include C:\Users\pan\Documents\LTspiceXVII\lib

11 自定义参数

命令 .params x
说明 无初值时“=？？”
示例 .params x=？？ y=10

12 指定保存数据

命令 .save V(out) [V(in) [I(L1) [I(S2)]]]
说明 保存指定数据
示例 .save V(out) I(R1) 保存输出端电压，R1电流
.save V(*) 保存所有的电压值

13 温度扫描

命令 .stem T1 T2 T3
说明 依次扫描列出的值
示例 .stem -10 5 10
