RC电路 查看相频 幅频特性

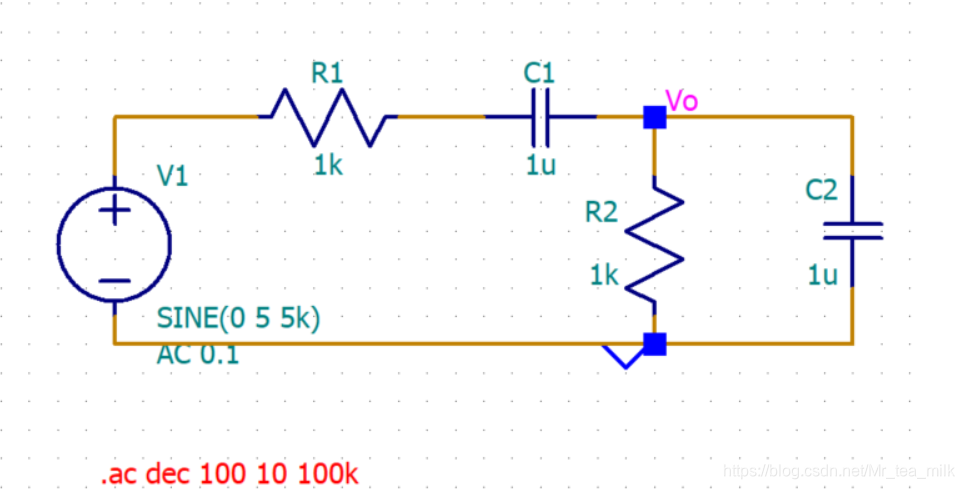

使用.ac命令可以容易 清晰地看出相频 幅频特性:
.ac命令的使用需要在激励源上加入一个小的ac信号(通常为1),然后进行.ac仿真即可, .ac仿真的命令可以参考博主的设置
构建正弦振荡
不加入二极管
分析: 只有电路的负反馈系数小于正反馈系数时, 电路才会产生振荡

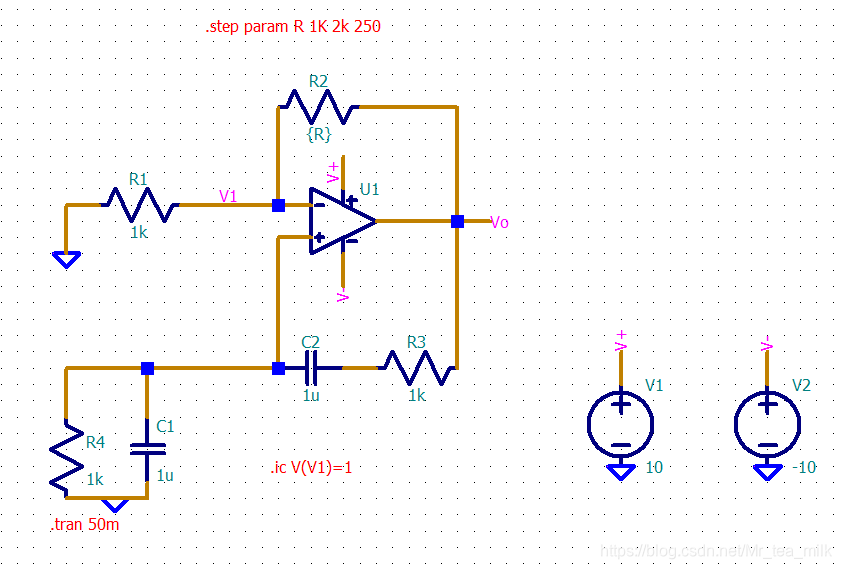

仿真连线
反馈分析:
负反馈系数F- = R 1 R 2 + R 1 \frac{R_1}{R_2 + R_1} R2+R1R1
正反馈系数F+ = 1 3 + j ω R C + 1 j ω R C \frac{1}{3+j\omega RC + \frac{1}{j\omega RC}} 3+jωRC+jωRC11
则负反馈系数F-必须小于F+的最大值 1 3 \frac{1}{3} 31
如果没有小于, 则电路无法振荡起来
在仿真结果中, 红线对应R2 = 2K(负反馈系数 = 1/3), 其他线对应R2小于2K

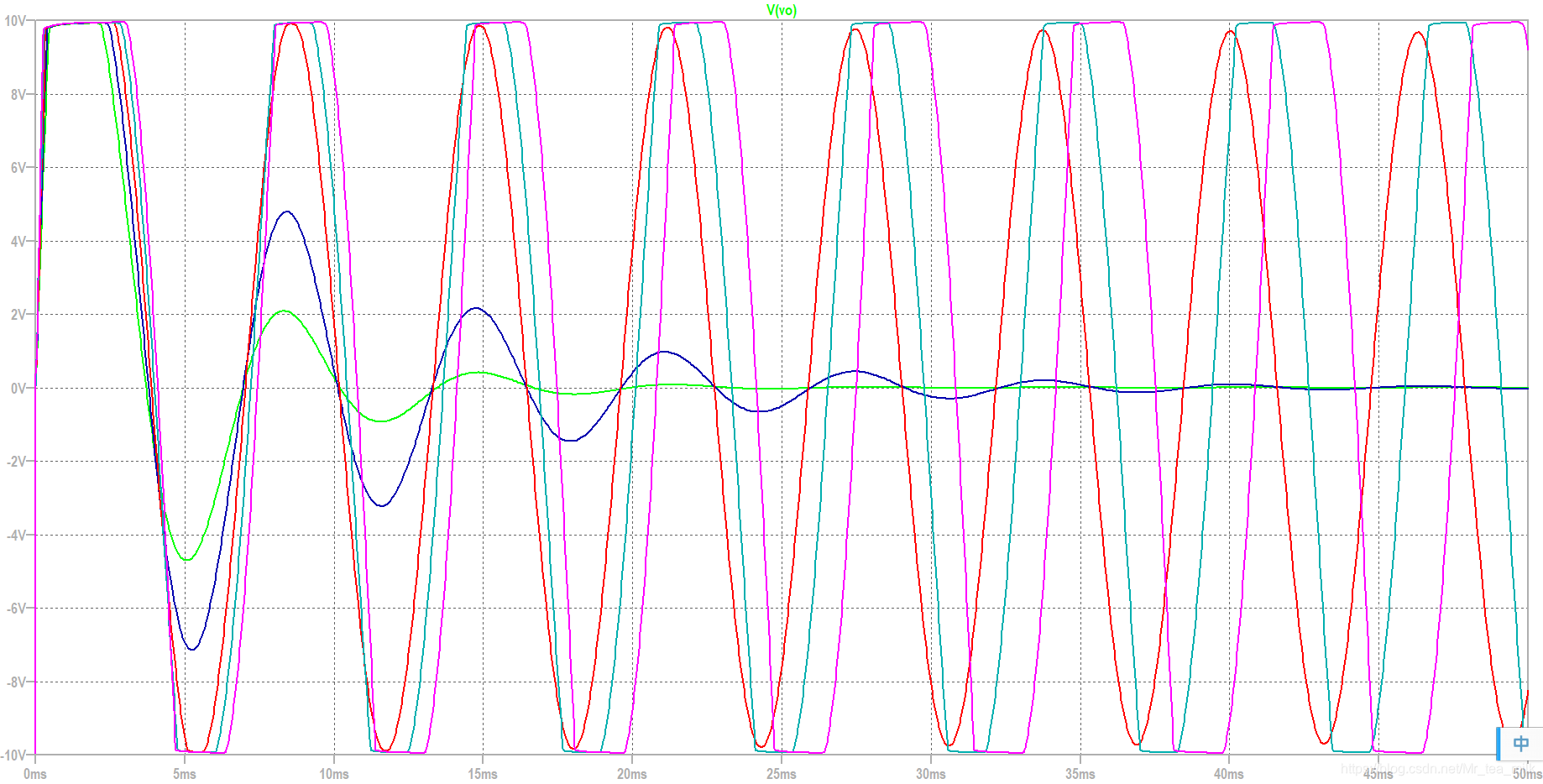

若继续增大R2的阻值, 则会出现切顶的情况:
此处的.step命令为: .step param R 1.5K 2.5k 250
进行改进后(加入二极管)

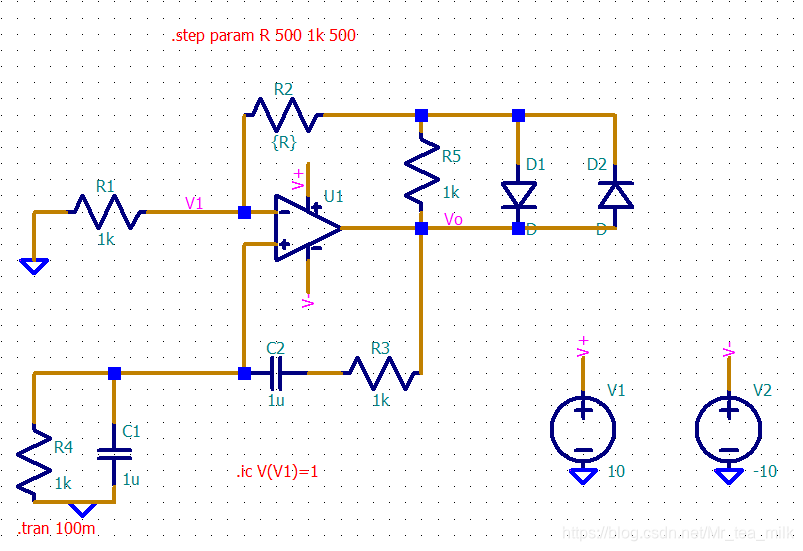

连接图

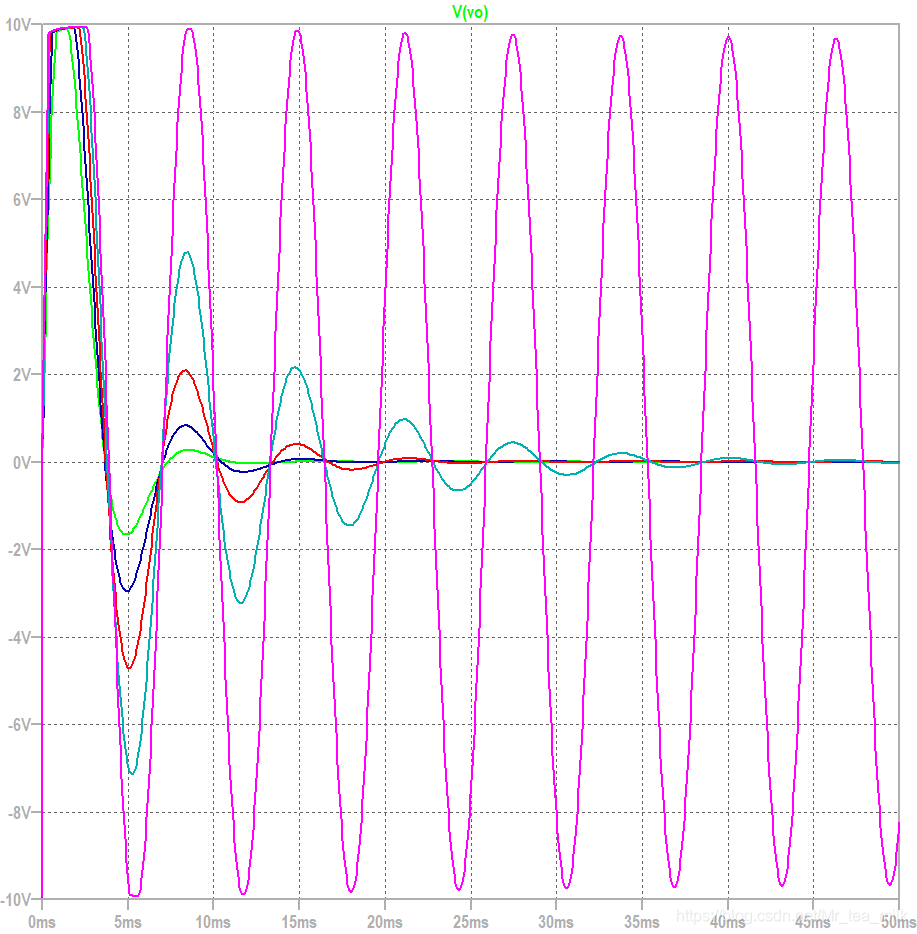

仿真结果:
二极管的作用

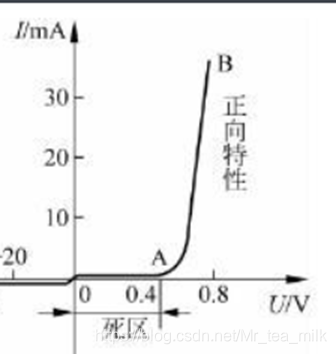

根据二极管的伏安特性, 我们可以看出, 随着振幅的增大, 二极管的电阻( U I \frac{U}{I} IU) 不断减小
则仿真中的R5||R(D1)||R(D2)不断减小
由于负反馈系数F- = R 1 R 1 + R 2 + R 5 ∣ ∣ R ( D 1 ) ∣ ∣ R ( D 2 ) \frac{R_1}{R_1 + R_2 + R_5||R(D1)||R(D2)} R1+R2+R5∣∣R(D1)∣∣R(D2)R1
考虑负反馈系数F- 与正反馈系数F+的相对关系:
初始的负反馈系数较小, 正反馈系数大于负反馈系数, 电路呈正反馈状态, 信号幅度变大, 同时R5||R(D1)||R(D2)不断减小, 则F-不断增大
幅度增大到F- > F+时, 电路又会呈负反馈状态, 信号幅度减小, 负反馈系数减小
经过不断的反复, 电路最终稳定到一个单个的值上(此时F- = F+), 在电路上的体现是电路输出信号为稳定的正弦信号
同时, 由于可变负反馈的产生, 电路的稳定幅度不再只局限于V+, 而是可以在2*0.7~V+之间变化(其中V+是放大器的偏置电压)
