【武忠祥高等数学基础课笔记】定积分

已于 2022-07-10 22:14:47 修改
阅读量2.7k 收藏 50
点赞数 4
分类专栏： 高等数学 文章标签： 学习
于 2022-07-05 19:44:50 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_59711735/article/details/125572438
版权
本文详细讲解了定积分的概念、性质及其应用。包括定积分的基本定义、常见性质如偶倍奇零特性，以及如何进行定积分的计算。通过典型例题帮助读者掌握不同类型的题目解决方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

考试内容概要

定积分概念

定积分的性质

​

积分上限的函数

定积分的计算

常考题型与典型例题

题型一：定积分的概念、性质及几何意义

题型二：定积分计算

题型三：变上限定积分

考试内容概要

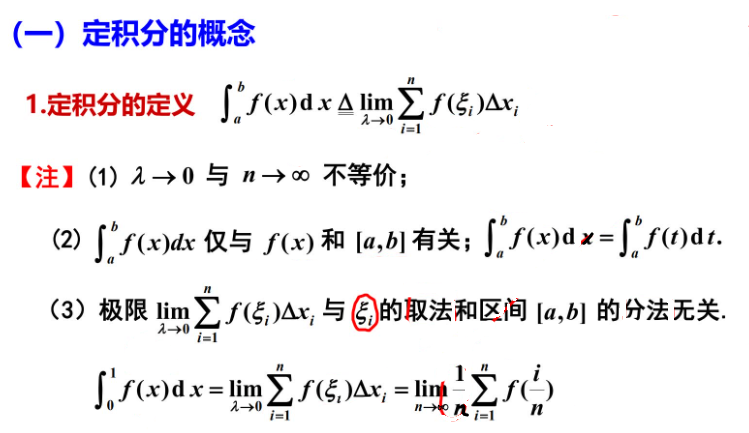

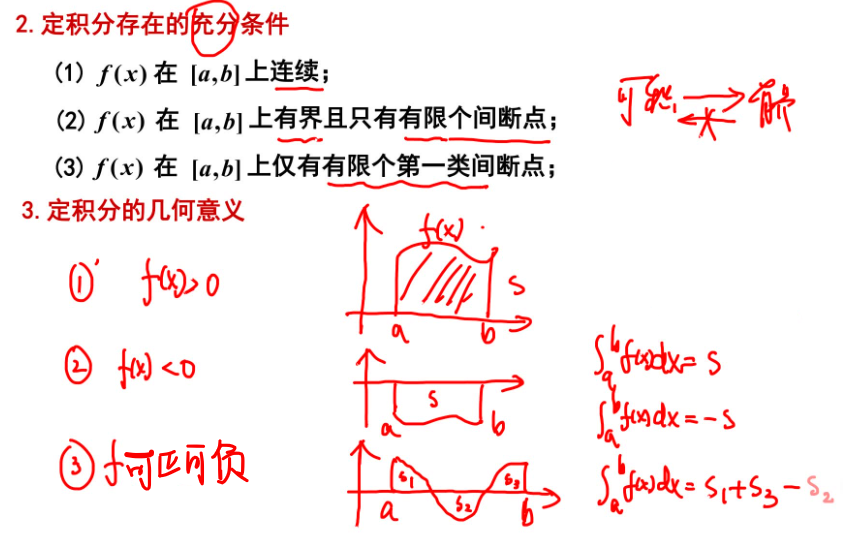

定积分概念

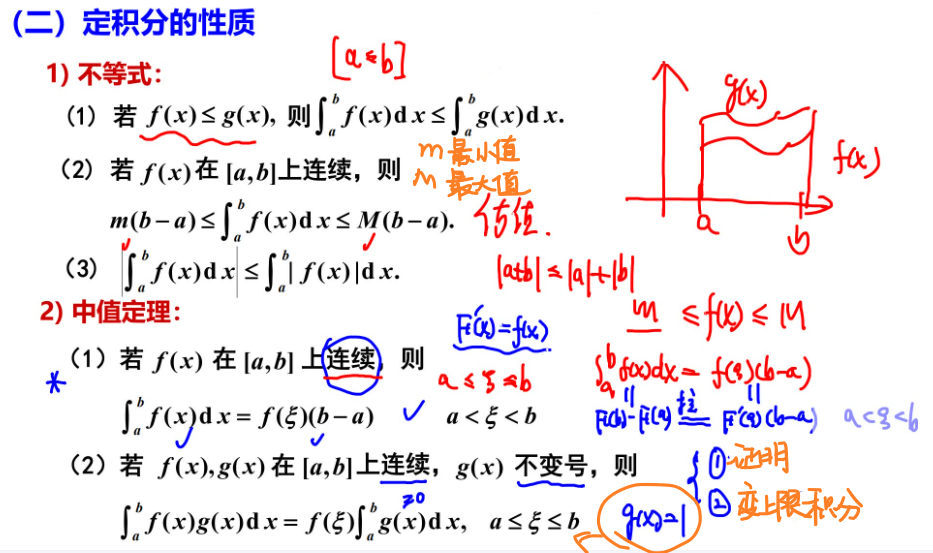

定积分的性质

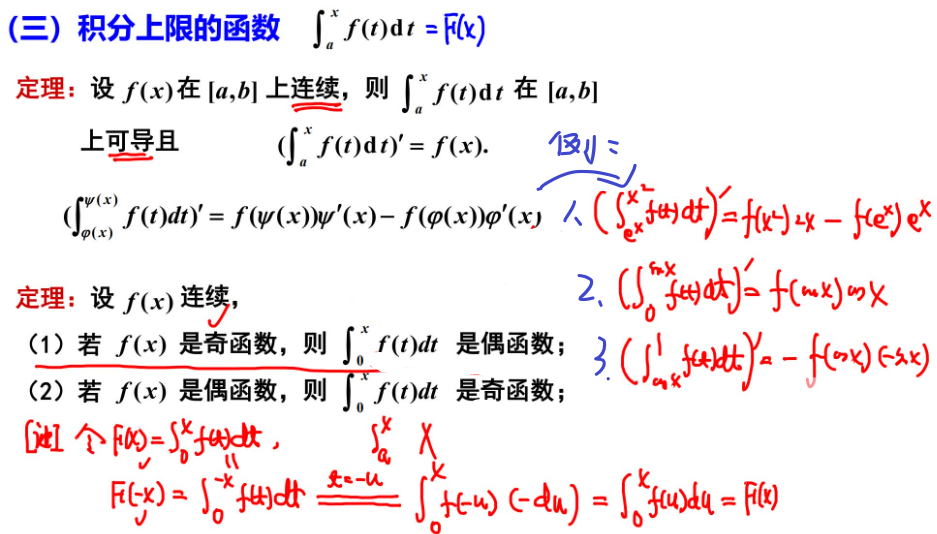

积分上限的函数

奇函数在对称区间上的定积分为零

偶函数在对称区间上的定积分为其一半区间的两倍

此性质简称为偶倍奇零

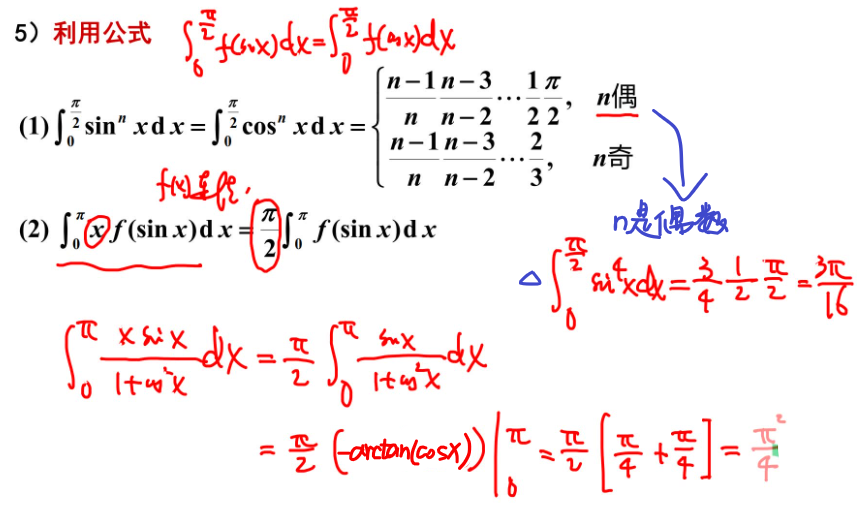

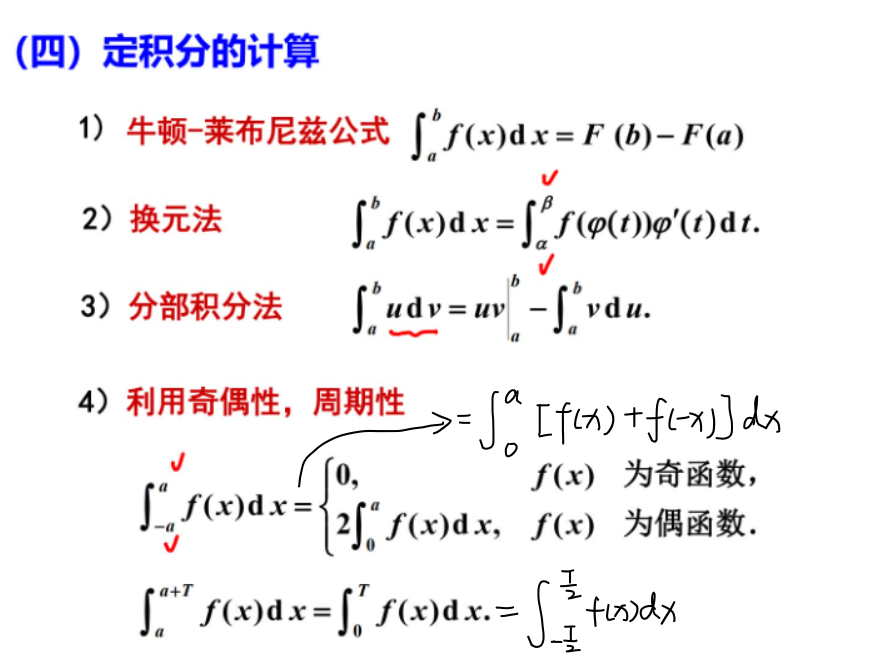

定积分的计算



常考题型与典型例题

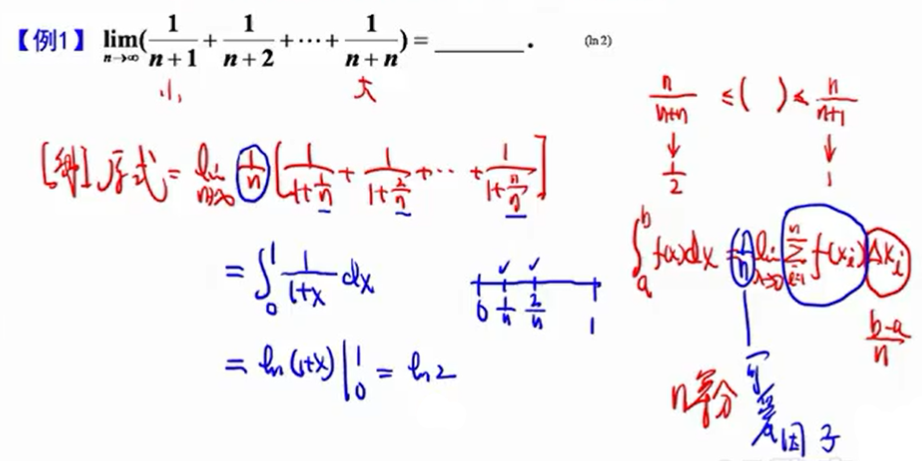

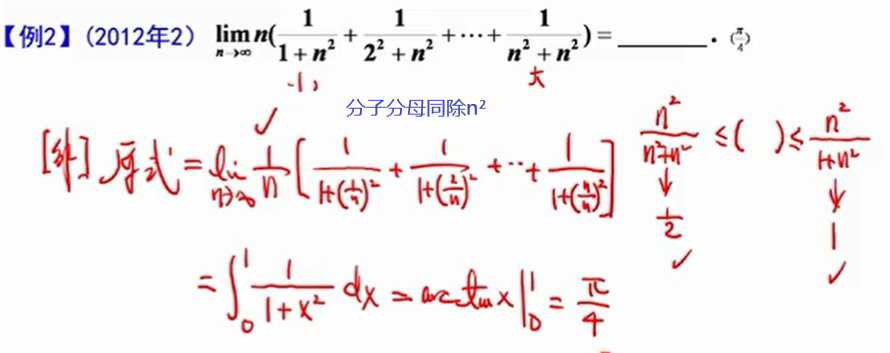

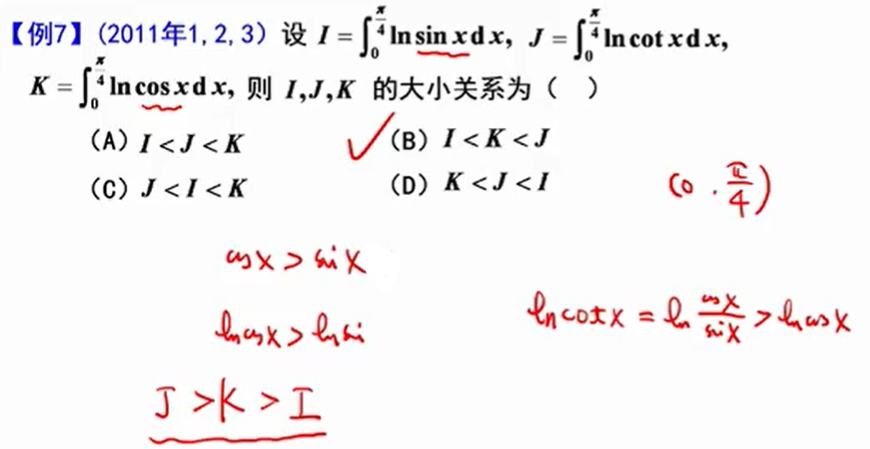

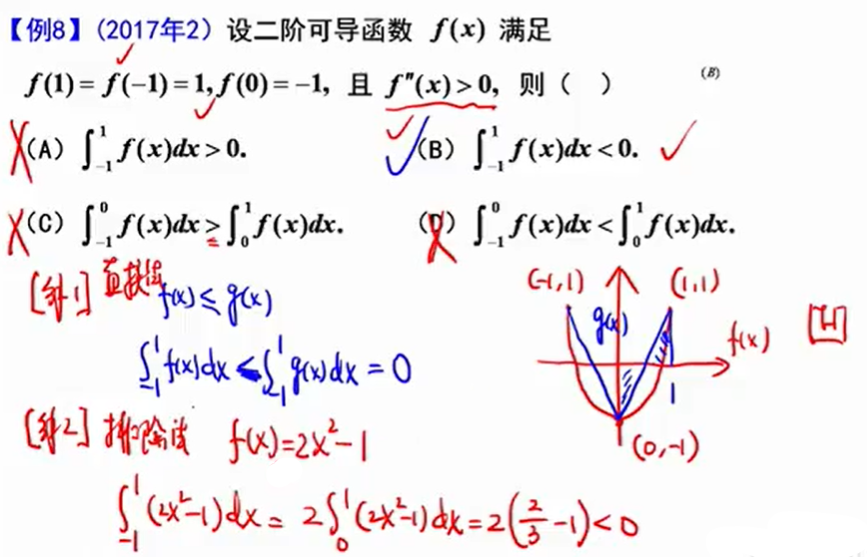

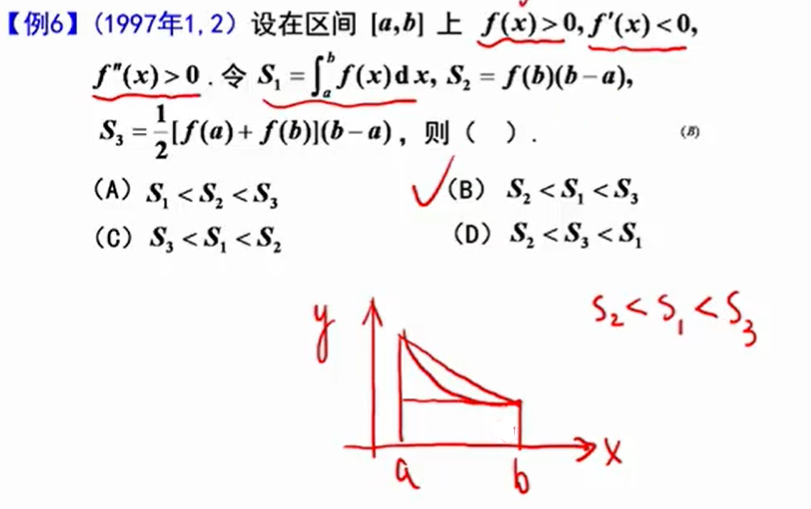

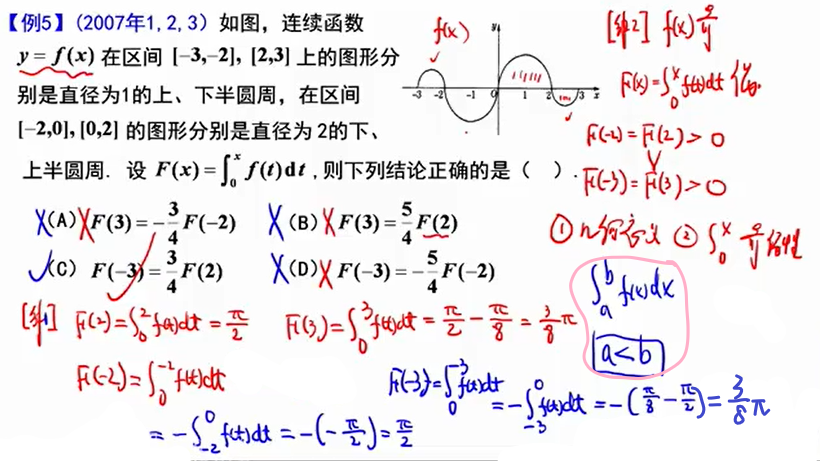

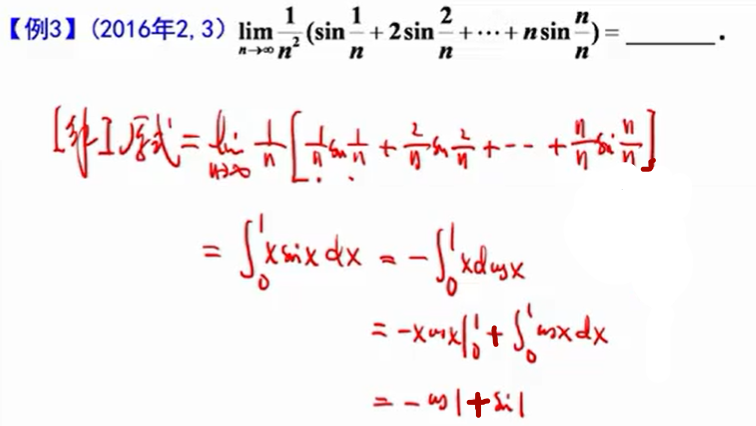

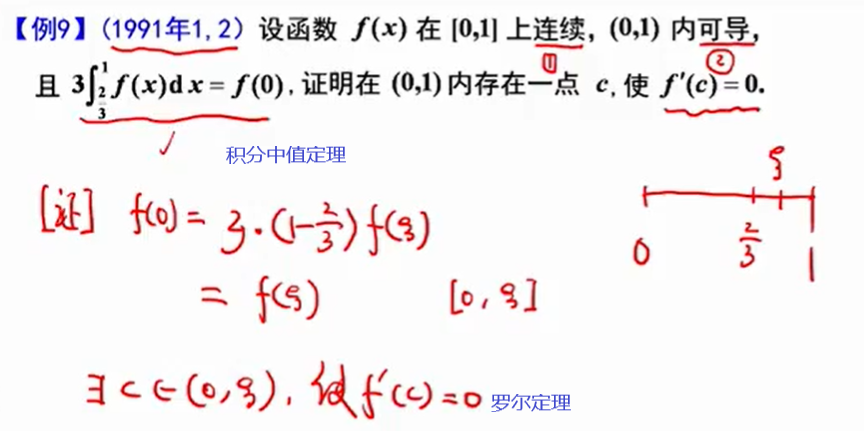

题型一：定积分的概念、性质及几何意义

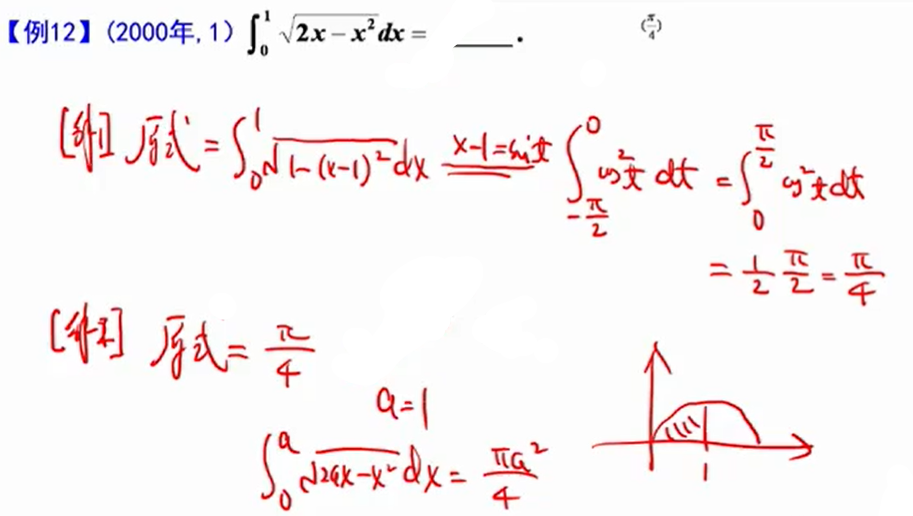

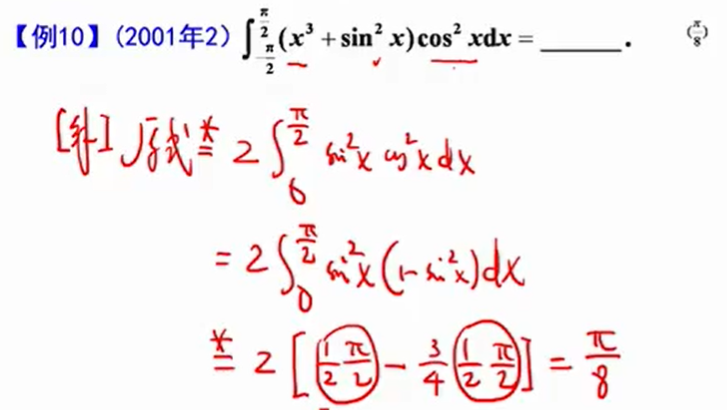

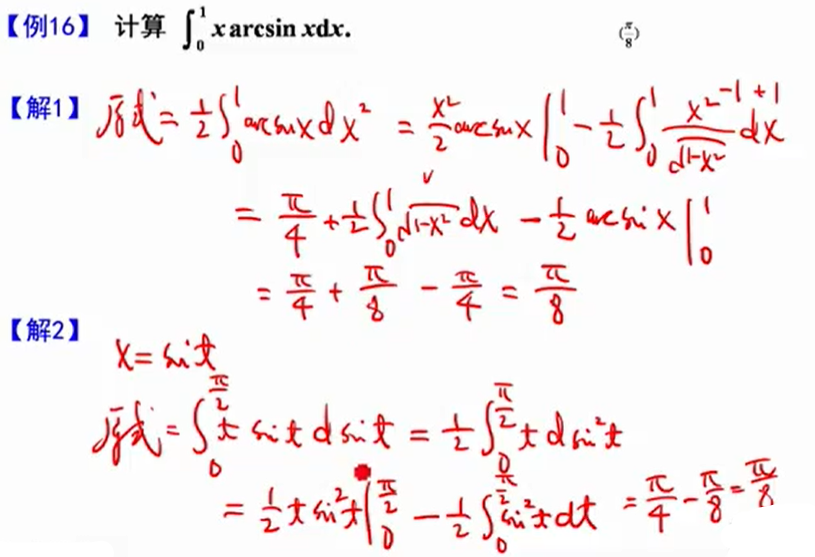

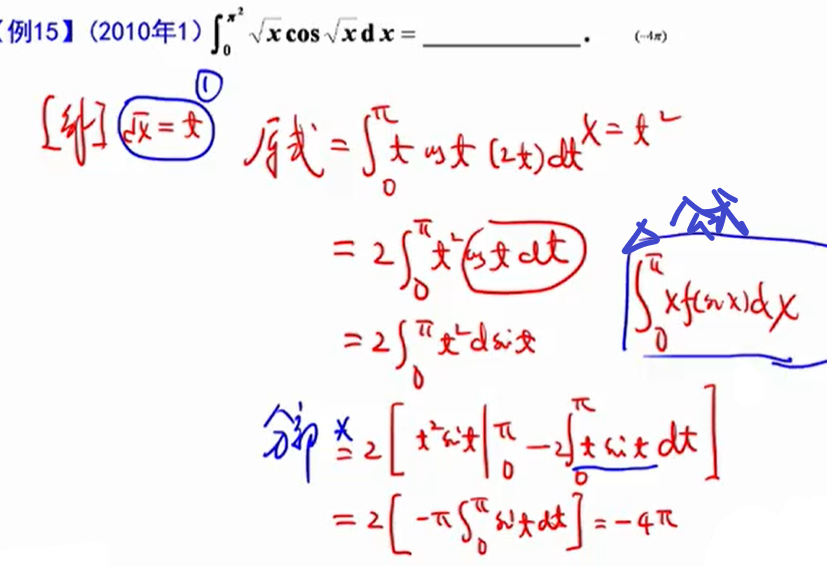

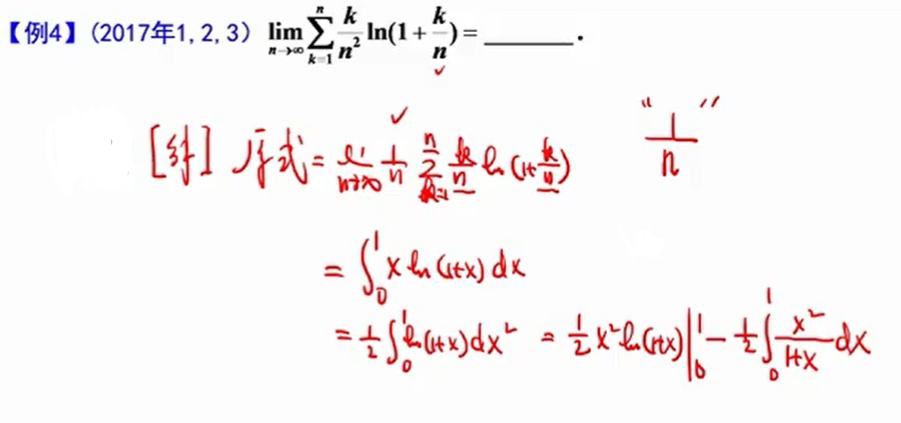

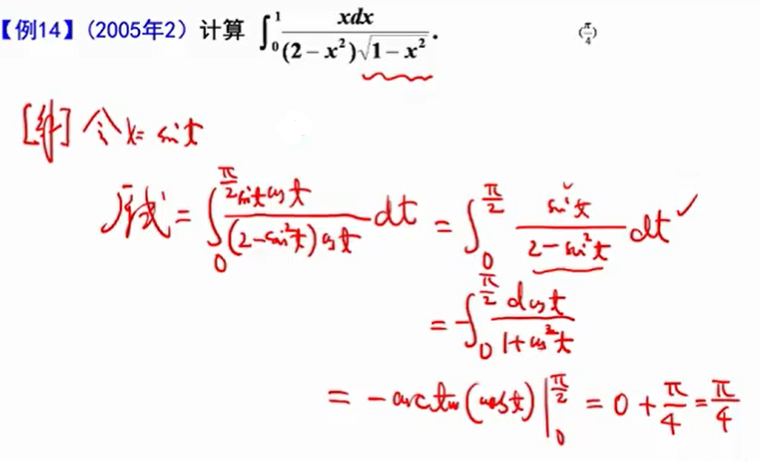

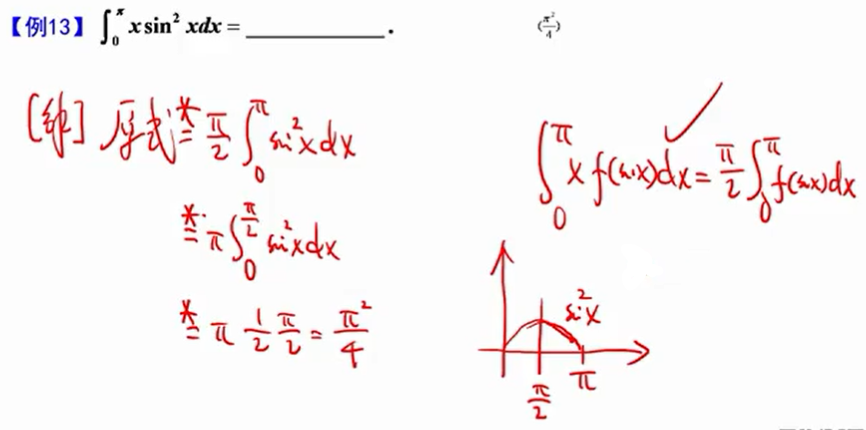

题型二：定积分计算











题型三：变上限定积分
